OpticStudio 序列模式提供了三種模擬光束傳播的工具:

· 基于光線的方式

· 近軸高斯光束

· 物理光學傳播 (POP)

本系列的三篇文章旨在介紹如何創建一個高斯激光光源、如何分析光束通過光學系統時的傳播和如何使用上述三種方式優化至最小光斑。上周我們講到了本系列文章的第一篇： ZEMAX | 如何在 OpticStudio 中模擬激光光束傳播：第一部分-高斯光束理論和基于光線的方式。

本文也會介紹適用于特定情況的最佳模擬方式，是系列文章的第二篇，重點介紹如何使用近軸高斯光束分析工具對高斯光束建模。聯系我們下載文章中的附件。

介紹

OpticStudio 序列模式提供了三種模擬高斯光束傳播的工具：基于光線的方式、近軸高斯光束和物理光學傳播 (POP)?；诠饩€的方式利用幾何光線追跡來建模光束傳播。近軸高斯光束計算高斯光束通過近軸光學系統傳播時的各種光束數據，包括光束尺寸和束腰位置。而 POP 通過傳播相干波前來模擬激光光束，能對任意相干光束進行詳細的研究。本系列的三篇文章討論了如何使用這三種方法來建模高斯光束。本文將介紹方法2 - 用近軸高斯光束模擬激光光束傳播。

近軸高斯光線分析

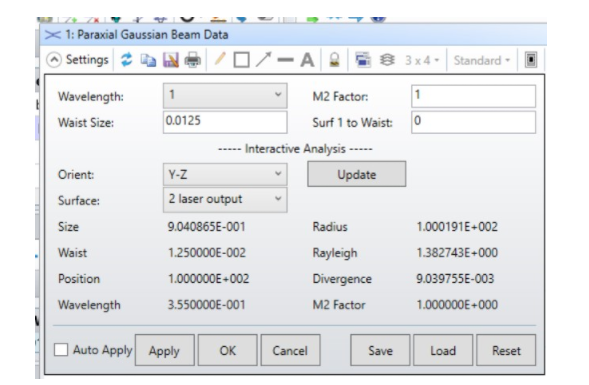

該工具在分析 (Analyze)... 激光和光纖 (Lasers and Fibers)... 高斯光束 (Gaussian Beams)…近軸高斯光束 (Paraxial Gaussian Beam) 中。近軸高斯光束分析是一種交互式功能，可以作為一個“計算器”快速計算高斯光束的特性。該功能需要定義初始輸入光束的屬性及其M2值，來模擬理想模式和混合模式的高斯光束。它的優點是允許您輸入理想模式和混合模式 (M2>1) 兩種狀態的高斯光束，并顯示光束傳播至光學系統每個表面時的光束數據。其限制在于高斯光束參數的計算是基于近軸光線數據的，因此對于像差較大或不能用近軸光學描述的系統（如非旋轉對稱系統）而言，計算結果可能不準確。該功能也忽略了所有的光闌，并假設高斯光束在系統中所有透鏡的光闌內都能良好地傳播。

· 輸入光束由其波長、束腰尺寸（半徑）和束腰位置定義，其中束腰位置由光束束腰距系統中表面1的距離定義。
· M2 因子：理想的 M2 值是1，但真正激光器的 M2 值總是大于1。

OpticStudio 將輸入光束通過透鏡系統傳播，在每個表面上計算出光束尺寸、光束發散角和束腰位置，并在輸出窗口中顯示數據。OpticStudio 將計算 X 和 Y 兩個方向上的高斯光束參數。

示例

我們將處理與第一部分相同的問題，設計一個單透鏡激光聚焦系統。設計要求是一樣的：

· 名義波長= 355 nm

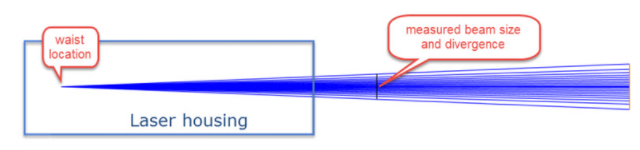

· 在距激光出射口 5 mm 處測得：

光束發散角為 9 mrad

光束直徑為 2 mm

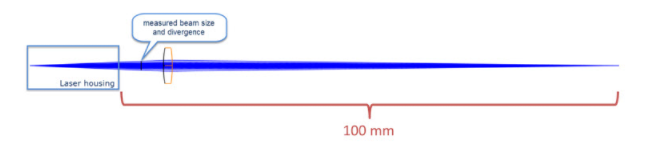

已知波長和遠場發散角，由式 (1) 到式 (3) 計算出束腰為0.0125 mm，瑞利距離為1.383 mm。使用近軸高斯光束分析工具對該系統建模，使光束光斑在距離激光輸出100毫米處具有最小尺寸。

初始系統與基于光線的方式的初始系統非常相似。唯一的區別是近軸高斯光束分析不允許光束在物面（表面0）處開始傳播，因此需要在物面后插入一個虛擬面?？蓪⑽锩娴暮穸仍O(shè)置為0，表示虛擬面與物面處于同一位置，且光束將從這個虛擬面發射。首先，輸入100 mm作為虛擬表面的厚度，并將其設置為優化變量。我們將關注光束尺寸而暫時忽略光束發散角。

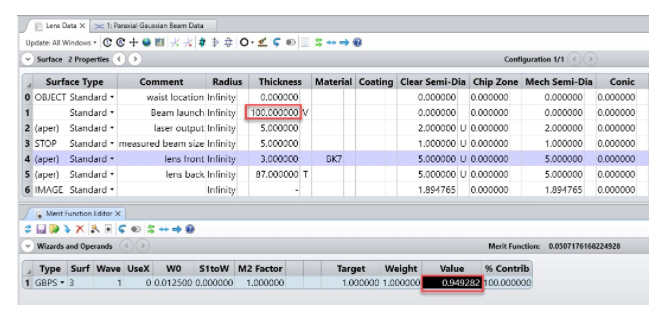

操作數GBPS可返回由近軸高斯光束分析工具計算的近軸高斯光束大小。在評價函數編輯器（Merit Function Editor）中，增加如圖示的 GBPS 操作數。目前在光闌表面的光束尺寸 (半徑) 為0.949 mm。該文件 “2_PGB start_1.zar” 可以在附件部分下載。（聯系我們下載附件）

根據測量數據，我們?cè)诒砻?上的目標光束半徑應為1 mm。這意味著光束發射口（表面1）和激光輸出口（表面2）之間的第一次猜測的100 mm間距是錯誤的。通過使用OpticStudio 優化，可以在光闌（表面3）上找到光束直徑為2 mm的光束發射位置。

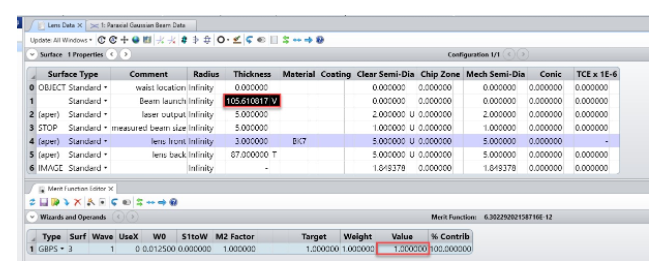

經過快速優化后，OpticStudio 找到了一個新的光束發射位置，距離激光輸出口（表面2）左側105.611 mm，這將是新的光束發射位置。在上一篇文章中我們使用光線法來尋找束腰位置，找到的束腰在激光輸出口前106.108 mm。這兩個方法得到的值之間的差異是微小且可預期的，因?yàn)檫@兩種分析工具使用不同的計算方式。該文件 “2_PGB start_2.zar" 可以在附件部分下載。

接下來，我們將優化單透鏡，使光束在激光輸出口100毫米時聚焦至最小光束尺寸。

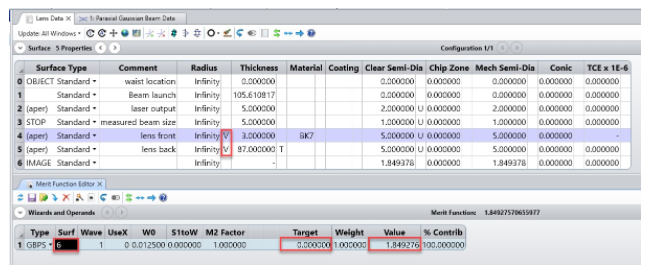

· 將表面1厚度的求解類型 (Solve Type) 從變量 (Variable）改為固定 (Fixed)。
· 將透鏡前后曲率的求解類型 (Solve Type) 從變量 (Variable) 切換為固定 (Fixed)。
· 在評價函數編輯器 (Merit Function Editor) 中，改變 GBPS 操作數的參數，將面 (Surf) 設置為像面（表面6），來計算像面的近軸高斯光束尺寸。
· 將目標值設置為0以最小化光束半徑。
· 設置權重為 1.0。在像面上的當前光束尺寸經計算為1.849 mm。

該文件 “2_PGB start_3.zar” 可在附件部分下載。

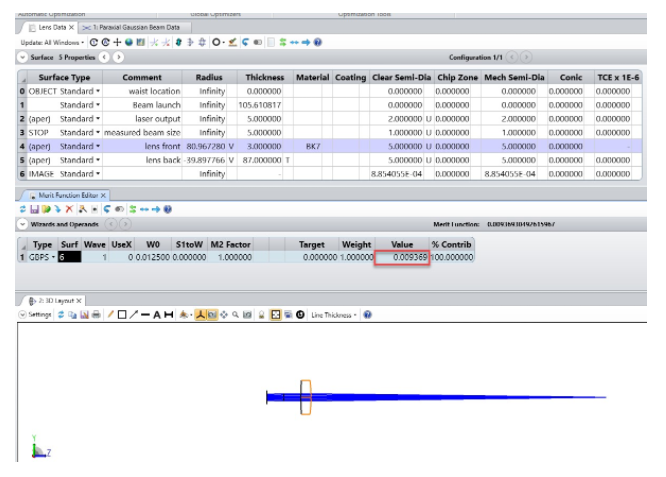

通過優化，最小的近軸高斯光束尺寸為 9.369 μm（對于束腰處的聚焦光束尺寸，該值比本系列第一部分點陣列圖 (Spot Diagram) 中幾何光線追跡計算的值更準確）。該文件 “2_PGB optimized.zar” 可在附件部分下載。

近軸高斯光束分析是一種交互式功能，可以作為一個“計算器”快速計算高斯光束的特性。該功能需要定義初始輸入光束的屬性及其 M2 值，來模擬理想模式和混合模式的高斯光束。它的優點是允許您輸入理想模式和混合模式 (M2>1) 兩種模式的高斯光束，并顯示光束傳播至光學系統每個表面時的光束數據。其限制在于高斯光束參數的計算是基于近軸光線數據的，因此對于像差較大或不能用近軸光學描述的系統，如非旋轉對稱系統，計算結果可能不準確。該功能也忽略了所有的光闌，并假設高斯光束在系統中所有透鏡的光闌內都能良好地傳播。
