概述

這篇文章介紹了如何使用Henyey-Greenstein（后文簡稱H-G）分布定義體散射。該模型可以更改輸入?yún)?shù)的設置，因此可以模擬不同類型的系統，其中主要包括光線與生物樣本或星際塵埃之間發生的散射效應。本文使用的示例文件請從以下鏈接下載：

介紹

H-G模型用來描述了光線入射到微小顆粒產生散射時的角分布。該模型可以應用于很多情況，最主要的應用為模擬生物樣本產生的散射[1]及星際塵埃產生的散射[2]。在這個模型中，散射光線的角分布定義為：

其中參數g用來對分布進行描述。當g=0時，該模型模擬光線射入材料后，散射光線在所有方向的散射概率是相同的。隨著g逐漸增大并接近1，散射分布逐漸集中于q=0度的方向。

H-G模型的能量分布

本節使用的示例文件請見下載附件中的HG-power.ZMX文件。

該系統中包含一個單光線光源 (Source Ray)，光源發出的光線垂直射入一個矩形體，其中矩形體定義為H-G體散射分布，該分布使用一個用戶自定義DLL來定義。

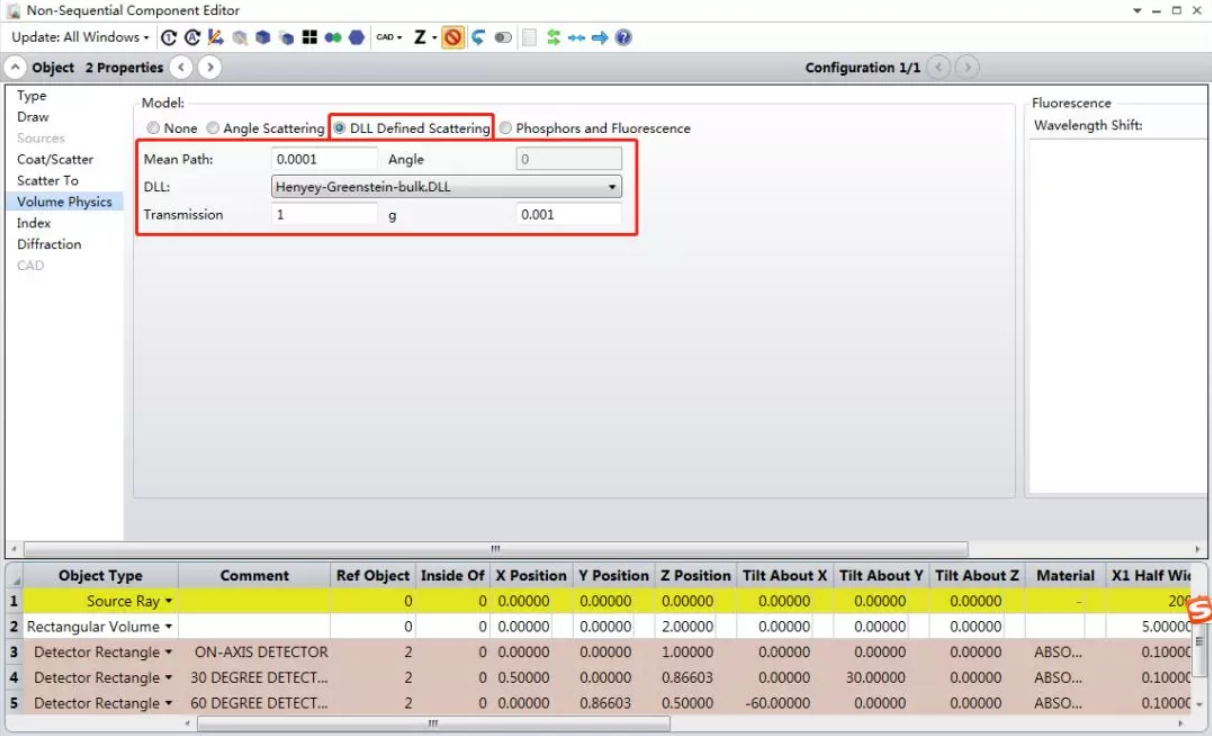

打開非序列元件編輯器中矩形體（本例中為物體2）的物體屬性 (Object Properties)，在體散射 (Volume Physics)選項卡中可以看到，該散射模型為DLL文件散射 (DLL Defined Scattering)并且DLL文件選擇“Henyey-Greenstein-bulk.DLL”：

系統中使用的DLL文件及源代碼（.c文件）默認位于Zemax根目錄下DLL > BulkScatter文件夾中。

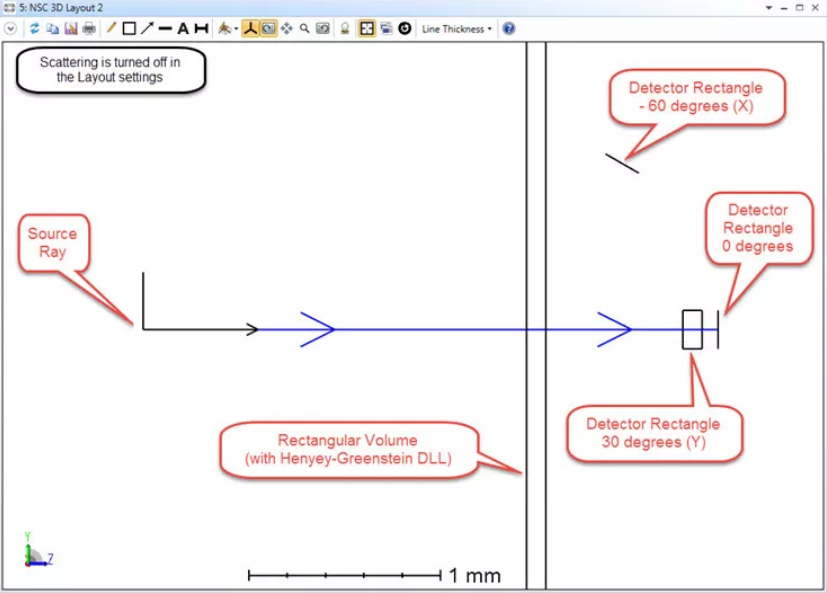

該DLL文件需要輸入透過率（用來描述輸入的能量在散射過程中的衰減）和參數g。在系統中還放置有三個探測器，這三個探測器距離散射體中發生散射點的距離是相同的，但是與入射光軸的夾角分別為0度，30度和60度：

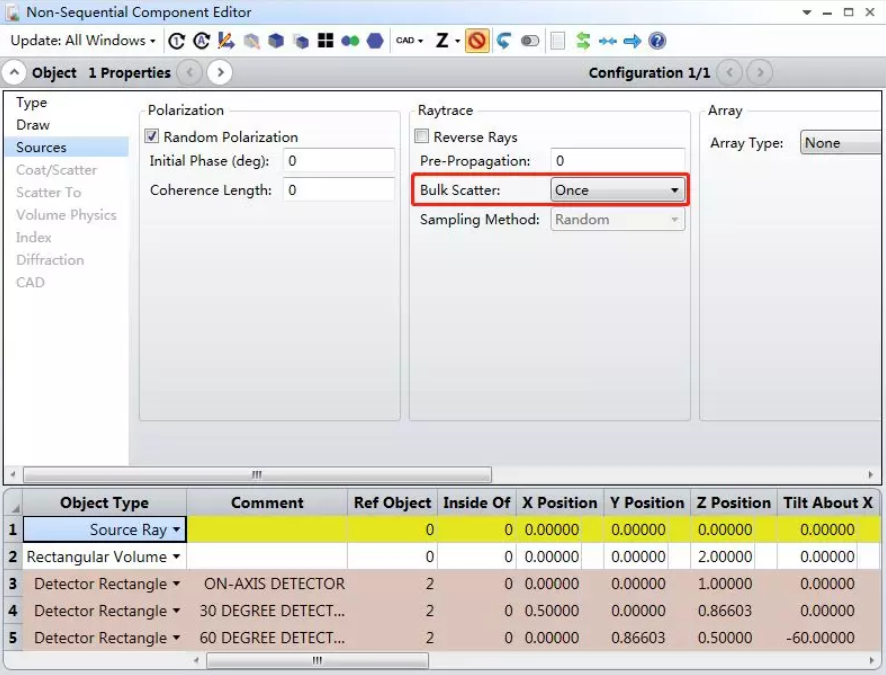

上圖所示的非序列3D視圖 (NSC 3D Layout)中還未開啟散射，因此我們只看到原始光線。在開始分析之前，我們需要開啟散射設置。打開單光線光源的物體屬性。在光源設置中，您會看到當前系統設置每條入射光線只發生一次散射：

系統默認的體散射設置為很多 (Many)，這意味著光線在散射介質中會發生多次散射。如果選擇“一次 (Once)”，則每根光線只發生一次體散射。如果光線在散射前發生分裂，例如發生在矩形體的表面，則每根子光線都有可能會發生散射。如果選擇“從不 (Never)”，則該光源發射的所有光線都不會發生體散射。

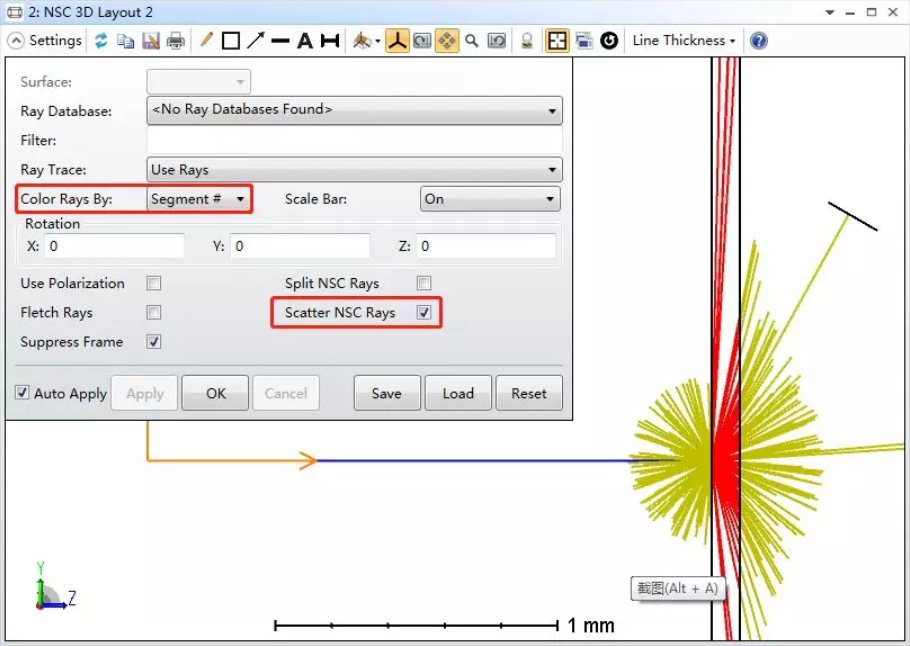

我們可以通過選中設置中的“NSC光線散射 (Scatter NSC Rays)”以在非序列3D視圖中觀察光線的散射：

如圖可見，許多光線并沒有射入探測器，這些光線在圖中只沿傳播方向畫出了一小部分。如果您想更改截止光線的繪制長度，請?jiān)谙到y(tǒng)選項 (System Explorer) > 非序列模式 (Non-Sequential)中的“系統單位下的截止光線長度 (Missed Ray Draw Distance In Lens Unit)”：

該參數用來設置沒有入射到任何物體上時的光線繪制長度。如果設置為零，OpticStudio將采用默認長度顯示這些光線。

我們可以使用過濾字符串 (Filter String)來分析那些在矩形體內產生散射并入射到矩形探測器上的光線。過濾字符串由指令或標簽之間的邏輯運算構成，可表明光線所處的狀態，如射入到某物體、未射入物體、在某物體上發生反射、折射、散射、衍射或鬼像反射等。在本例中，我們使用的過濾字符串如下所示：

·Bn：顯示光線在#n物體內發生體散射
·Hn：顯示光線射入#n物體

我們可以通過邏輯運算符連接這些字符串：

· &：邏輯和 (And)，只有在符號“&”兩邊的指令同時為真 (True)時才返回真
· |：邏輯或 (Or)，符號“|”兩側只要有一條指令為真，則該邏輯運算符返回真

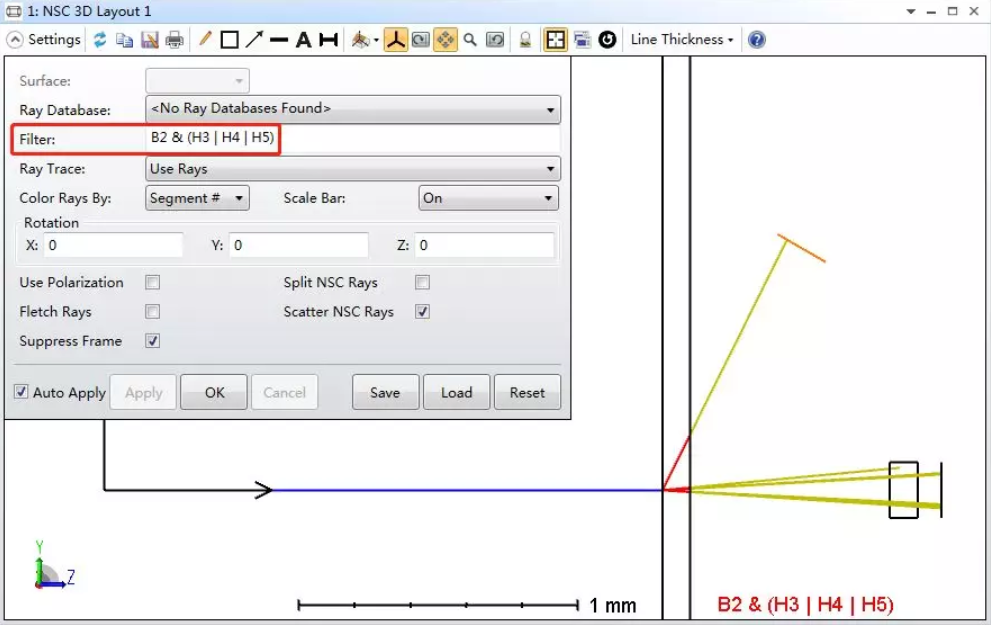

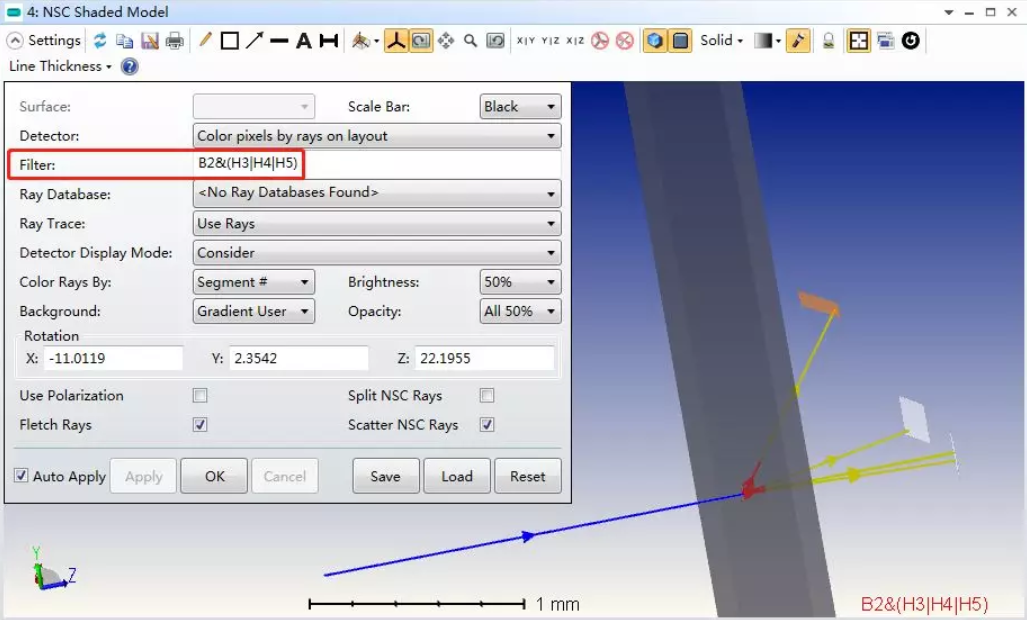

因此，為了顯示在矩形體（物體#2）中產生散射且射入其中一個矩形探測器（物體#3，#4，#5）的光線，我們可以使用字符串“B2&(H3|H4|H5)”來實現。我們可以在非序列3D視圖以及非序列實體模型 (NSC Shaded Model)中使用字符串：

我們同樣可以在光線追跡控制 (Ray Trace Control)中保存光線數據庫時使用過濾字符串：

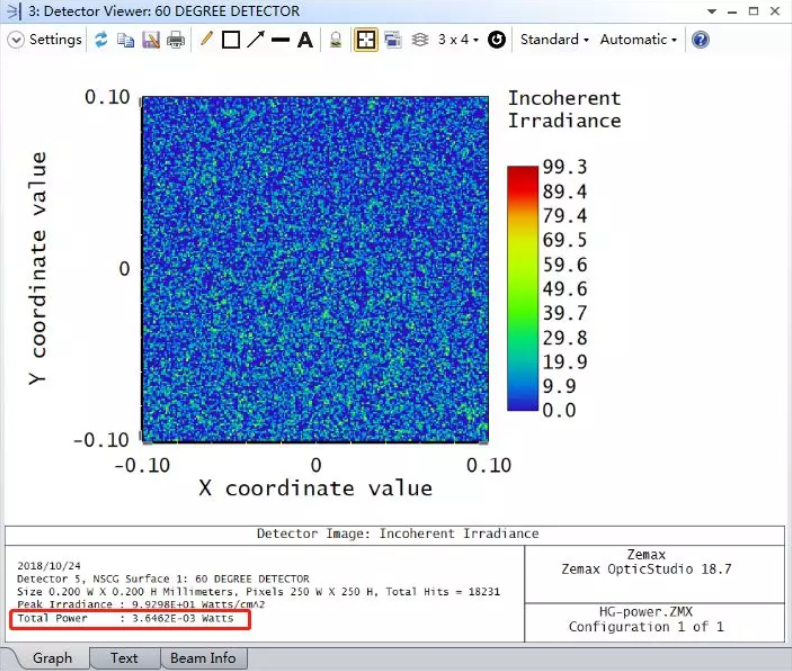

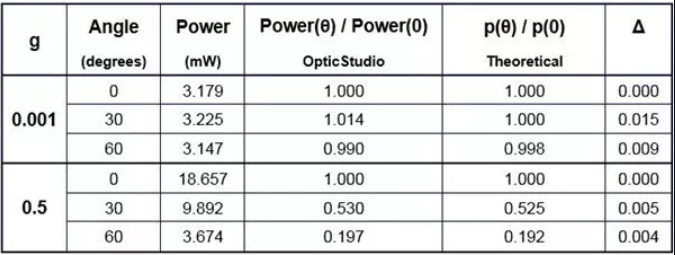

在本例中共追跡（透過率設為100%）5,000,000根光線且總功率為1W，通過分析每個探測器上的能量來分析散射光的強度分布。參數g分別為0.001和0.5時的結果如下表所示：

在本例中，平均自由程 (Mean Free Path)設為0.0001mm，遠小于散射體積的0.1mm厚度。在只允許一次散射的情況下，OpticStudio的測量值和理論值相比均處于統計誤差之內（每次光線追跡的數值結果根據統計原理都會有所不同，但值非常接近）。

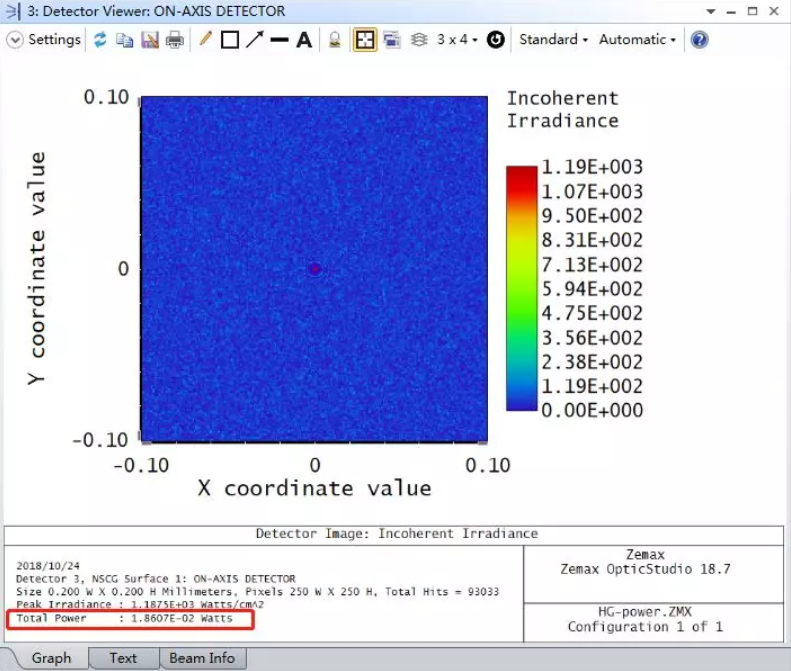

上表中的測試數據是由下圖中讀取每一個探測查看器得到的：

需要注意的是：如果輸入量參數g=0時，實際運算中將使用10E-4。這是為了避免因?yàn)間=0而在計算中產生奇點。當g的取值小時，其仿真結果實際上與g=0非常接近，因此我們可以認為這個近似足夠精確。

H-G模型的角分布

本節使用的示例文件請見下載附件中的HG-angular.ZMX文件。

在該示例文件中，單光線光源同樣發射總功率為1W，透過率為100%，共5,000,000根光線并垂直入射到具有H-G散射分布的物體中。并且光源設置為每根入射光線在物體中只發生一次散射，散射體積的平均自由程遠小于物體的厚度。

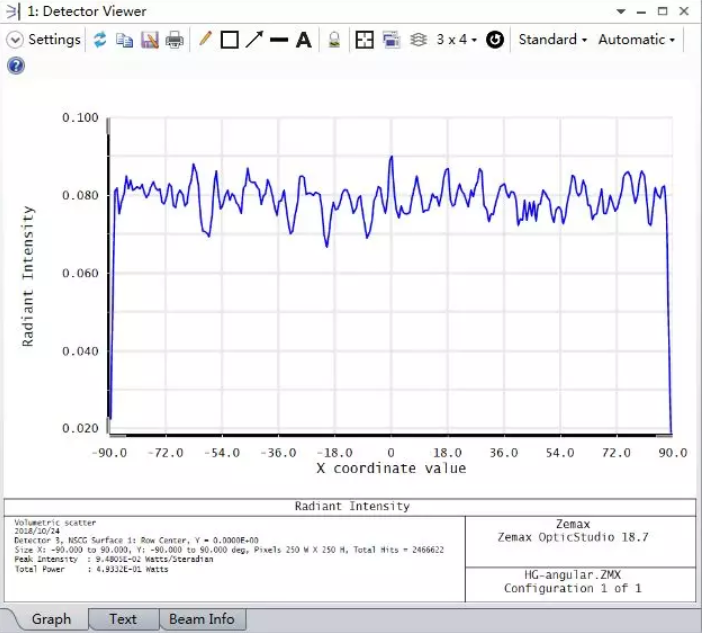

在系統中，散射體之后4mm的位置為一個巨大的探測器來測量光線經過散射體后的輻射強度 (Watts/steradian)分布。對于g=0.001，分布為均勻分布：

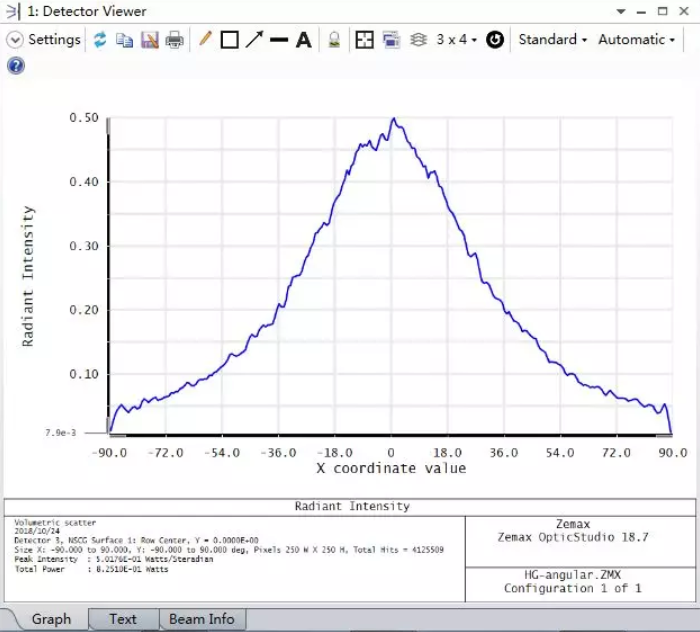

對于g=0.5，能量分布變得更加集中：

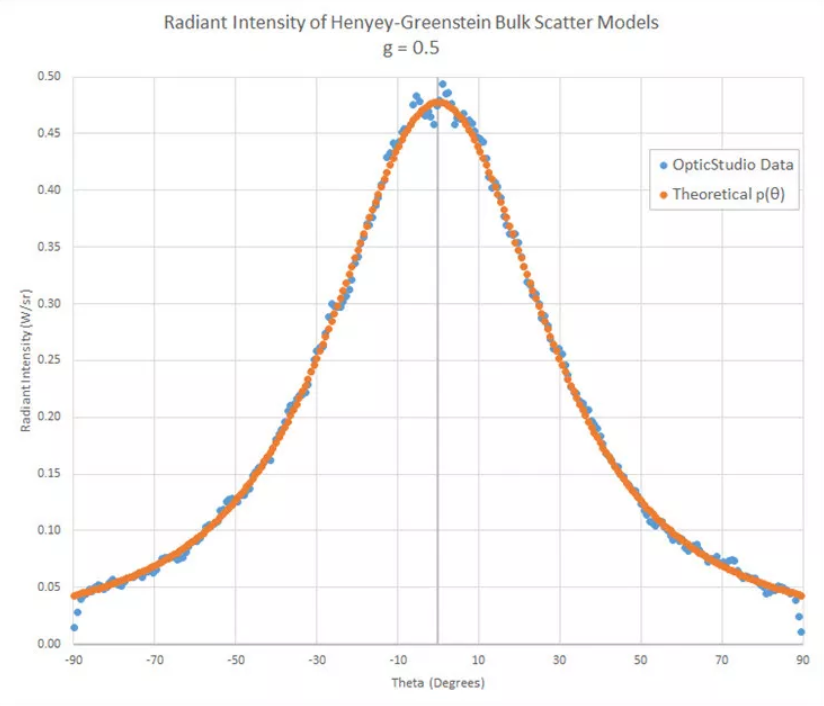

我們可以使用該數據與理論模型的概率分布進行對比，可以看到量分布近乎相同：

小結

H-G模型可以用來描述光線經微小顆粒產生散射的角分布。OpticStudio中內置有的DLL可以幫助用戶對任意非序列物體定義體散射模型。
