前言

Speos 在2022R2版本中正式推出 GPU 計算功能，相比于 CPU 計算，相同HPC32配置，高性能顯卡在仿真計算中將會更顯計算優勢，在仿真數據量大、材料屬性復雜、光源種類多的條件下，Speos 視覺模擬會消耗更多仿真計算時間。當模擬參數設置偏差，或者視野選擇不準確，重新模擬耗費的時間會很長，GPU 同樣提供實時預覽 preview 功能，快速檢查視覺模擬對參數設置和視野選擇的準確性，通過 GPU 持續渲染，得到從低精度到高精度的實時模擬效果，一旦發現模擬出現問題可以隨時停止，修改參數后再重新模擬，提高了模擬效率，新版本發布中，GPU preview 同樣可以保存實時渲染結果為XMP。

GPU計算能力

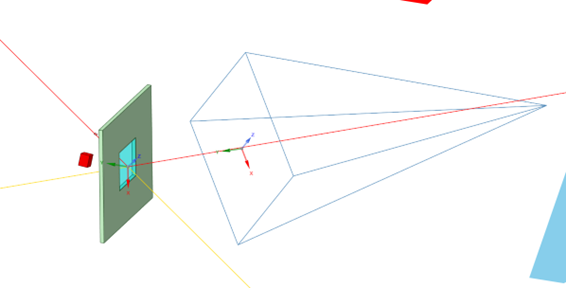

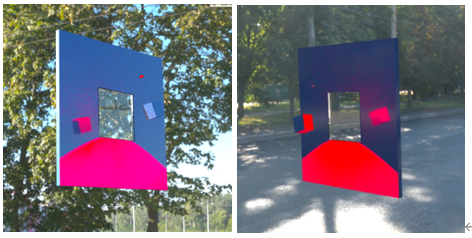

1 - 打開任意仿真，建立視覺模擬模型，與常規的亮度模擬相同，在 speos 中建立光源（包括環境光），探測器，零件材料，逆向模擬。

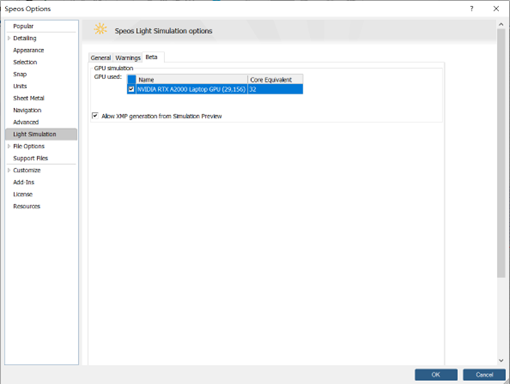

2 - 在file-speos option中，勾選顯卡選項，會顯示32HPC運算。顯卡性能越高在計算中越能體現計算速度。

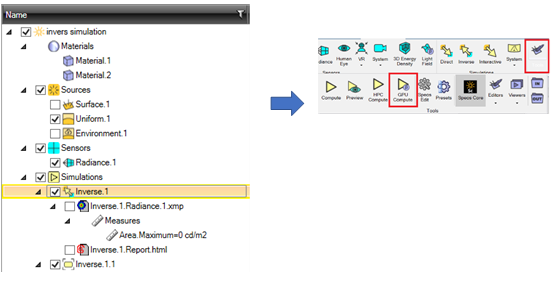

3 - 點擊inverse/direct simulation，在tools中選擇GPU計算。

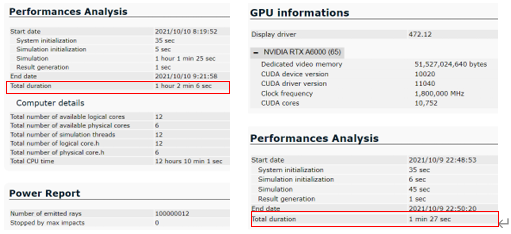

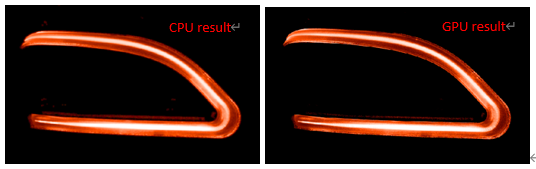

4 - GPU計算性能說明，同樣對于108光線數，相同光線數GPU A6000的計算速度相當于CPU 600核左右，而仿真結果相同。

5 - GPU計算同樣支持Speos core的計算。

GPU Preview 實時預覽功能

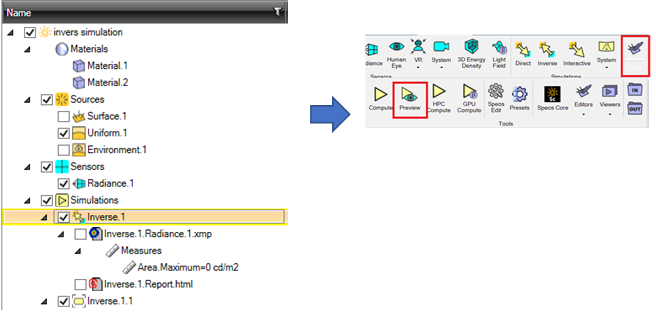

1.點擊inverse/direct simulation，在tools中選擇preview計算。點擊選擇建立好的模擬，再點擊preview開始實時預覽。實時預覽需要GPU性能的支持，如果GPU性能差則相同時間渲染的精度會比較低。如果設置的探測器分辨率超過顯示器分辨率，在預覽生成之前會彈出警告提示，點擊確定后，會自動壓縮分辨率顯示。

2.實時預覽調整

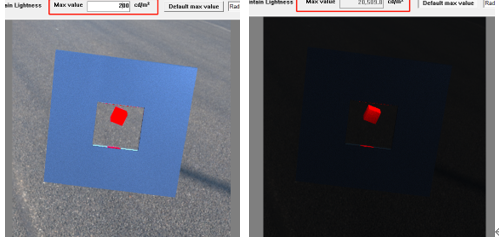

亮度調整：點擊default max value切換到手動調整最大亮度，然后輸入合適的亮度值以獲得合適的預覽亮度。

調整視角：使用鼠標單擊旋轉視角，滾輪縮放視野

等待渲染：每次調整視角后，speos都會重新開始渲染，隨著渲染時間增加，渲染精度也會慢慢提高，視野內的噪點會慢慢消失，陰影會慢慢顯現出來。

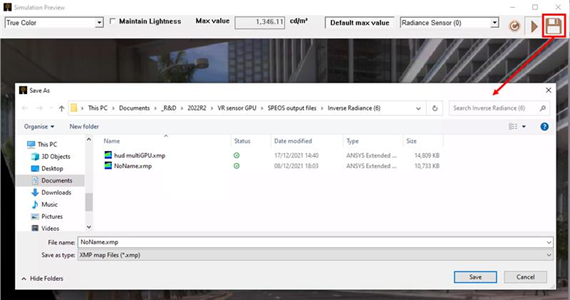

3.GPU preview保存仿真結果。Preview的仿真結果可以XMP或圖片格式導出正在進行的實時預覽模擬的結果，快速探索模擬結果并進行分析。

Speos現在提供GPU計算，極大地提高了模擬性能，而且精度沒有損失，性能成本比前所未有，支持多GPU線性可擴展性，相比于HPC的搭建，GPU搭建更方便。
