本文介紹了OpticStudio 21.1中新的原生體全息模擬功能，此功能考慮到全息光柵的物理特性，在序列模式下對其進行全面模擬和分析。同時，也示范使用現有DLL在非序列模式下展示相同的功能。這些分析對于設計虛擬現實（VR）和增強現實（AR）的頭戴型顯示器（HMD）和抬頭顯示器（HUD）等系統非常重要。

本文解釋了模型中使用的理論和參數，并介紹了5個系統范例。

序列模式的體全息在OpticStudio的所有版本上都可以使用，但是衍射效率分析只有訂閱制才能使用。DLL是訂閱制旗艦版本的功能。w

簡介

體全息在許多類型的光學系統中很受歡迎，例如：抬頭顯示器（HUD）、增強現實（AR）和虛擬現實（VR）的頭戴式顯示器（HMD）。全息能夠?qū)⒐饩€衍射到任何所需的角度，其波長和角度的選擇性使其能夠創造更輕、更緊密的光學系統。
OpticStudio長期以來一直支持理想全息的模擬。然而，為了準確地說明體全息的特性，除了考慮衍射光線的傳播方向外，還必須考慮衍射效率、材料收縮或折射率變化等因素?？紤]衍射效率使用戶能夠進行圖像模擬和綜合優化等高級分析。

表面浮雕光柵與體全息光柵的比較

在介紹這個模型之前，我們先簡單解釋一下表面浮雕光柵（SRG）和體全息光柵（VHG）的區別。這兩種光柵在光學系統中的作用幾乎是一樣的，但在制造和模擬方面卻有很大的不同。

圖 1. （a） 表面浮雕光柵 （b） 體全息光柵

圖1（b）所示的VHG是通過在感光材料薄膜上曝光兩個或多個光束來制造。然后將薄膜進行化學或熱顯影：這就是光柵。光柵上的表面是光滑的，但光柵內部的折射率是正弦調變的。為了對VHG進行建模，需要使用高效的Kogelnik理論或嚴格耦合波分析（RCWA）等算法。 圖1（a）所示的SRG，可以通過幾種方法制造，如電子束寫入，光刻，納米壓印，或鉆石車削。與VHG不同，SRG沒有空間變化的折射率。相反，光柵的表面是由周期性的微結構組成的。為了對SRG進行建模，需要采用類似傅里葉模態法（也叫RCWA）的算法。 本文將介紹VHG的工具。

耦合波理論

我們來回顧一下耦合波理論，它主要用于體全息光柵模型。
考慮一個簡單的情況，即一個法向量的全息平面被兩個波長相同的平面波照射，沿波向量nk1和的方向傳播。平面波在穿過全息時，首先受到司乃耳定律的折射，在全息內有新的波矢量k2k1'和'（圖2（a））。然后，光柵矢量可由下式定義：k2

顯影后，當全息被重建平面波照亮?xí)r，衍射波，可通過解方程式確定：kpkd

其中和是重建波向量和全息感光材料內部的衍射波前（圖2（b））。注意光柵向量可以從兩個反向方向選擇。方程式（2）的符號約定，假設K的方向選擇滿足>0。kpkdKK.kp

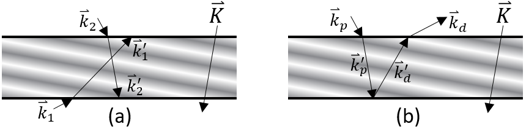

圖 2. （a） 兩道建構光束折射到全息材料中 （b） 重建光束折射到體全息中

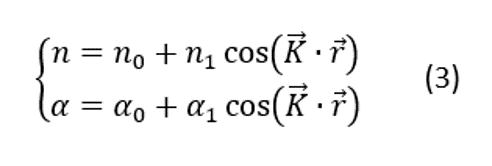

現在，我們考慮在全息中，由正弦調變來表示折射率n和α，如方程式（3）。

其中為平均折射率，為折射率的振幅調制，為光柵矢量。n0n1K

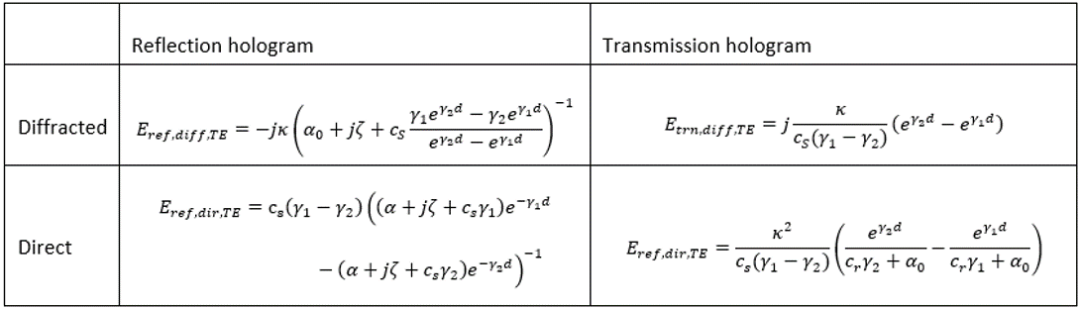

透射和反射全息的衍射波和穿透波的TE（橫向電場）的偏振電場可以用以下4個公式計算。注意，在這個理論中，能量被假設為只在入射波、零階（直射波）和一階衍射波之間交換。若要消除這個限制，需要嚴格耦合波分析理論。

對于TM（橫向磁場）極化，我們可以簡單地將替換為κκ斷續器，如下所示，仍然使用前面的公式。

在錐形衍射的情況下，入射光線不垂直于光柵，偏振特征態定義如下：

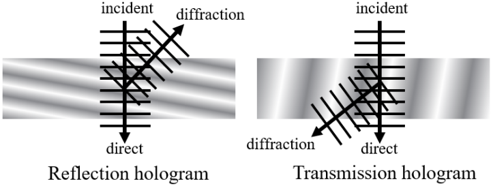

圖3.全息在Kogelnik的耦合波理論中，全息被認為足夠厚，每條入射光線要不是直接以0階通過，不然就是1階繞射，對于反射和透射的全息都是如此。

假設和限制

Kogelnik 的耦合波理論與其他理論相比具有優勢，可以準確預測體積相位光柵的零階和一階效率的響應。然而，當厚度較低或折射率調變（modulation）較大時，這種準確性可能會降低。因此，有必要討論Kogelnik理論的適用范圍，供用戶參考。
折射率調變：與平均折射率相比，折射率調變不能太大。換句話說， ，這在大多數實際情況下是正確的。一個參考用的經驗法則是，對于反射全息，之比不應大于0.16，對于透射全息，之比不應大于0.06。[2]n1/n<< 1n1/nn1/n
厚度：假設全息是厚的。經驗上，我們是確保以下條件來保證耦合波理論仍然適用：

多階衍射：這與厚度的限制相同。對于厚的全息，輸入光線的能量將只轉移到直接穿透的0階波或繞射的+1階波上。對于薄的全像，其他衍射階數的效率可能不為零，如-1 -2 +2 -3 +3 ...。這些額外階數不在耦合波理論的考慮中。
多重光柵 （multiplex）：全息中只能同時存在一組光柵。Kogelnik的方法不允許多于一個光柵重疊在一個區域。
雙折射材料：全息的材料被認為是均向性的。不允許使用雙折射材料。
請注意，這些限制可以通過使用不同的算法來消除。如果您的全息需要破除這些條件，請聯系工作人員獲得技術支持。

膨脹/ 收縮

在本節中，我們將介紹如何考慮全息的膨脹和收縮。

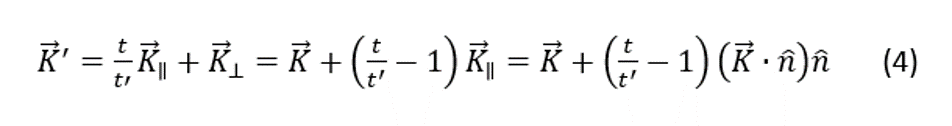

在加工時，全息材料可能會改變其厚度。為了考慮厚度變化的影響，我們首先將光柵矢量分成兩個分量，K∥和K⊥，其中K⊥為垂直表面法線，K∥與表面法線平行。如果厚度從t到t'發生變化，則可以通過修改K∥計算出新的光柵矢量，如方程式（4）。

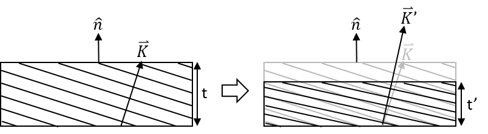

圖 4. 當全像材料收縮時，厚度從t 減少到 t'

如何在序列模式下進行設置

I在本節中，我們將介紹如何在序列模式下設置全息。同時也討論了需要注意的事項。要在序列模式下添加體全息，我們可以使用4個全息表面中的任何一個。Hologram 1、Hologram 2、環形Toroidal Hologram、Optically Fabricated Hologram。各個曲面的體全息參數的完整細節請參見O pticStudio 幫助手冊。在本范例中，我們將使用 Hologram 2 曲面，其參數如下所示。

圖 5. 鏡頭數據編輯器中的Hologram 2 表面參數

在這些參數中，Construct X1、Y1、Z1、X2、Y2、Z2和Construct Wave控制了建構光束的位置和波長。有關這7個參數的更多信息，請查閱文章“ZEMAX | 如何在 OpticStudio 中建模全息圖”.

其他參數的含義如下：

Diffract order：這個參數只有當表面是一個透射全息時才有效。當它為0時，我們追跡直接穿透的0階，當它為1時，我們追跡衍射的1階。請參閱 “ZEMAX | 如何在 OpticStudio 中建模全息圖” 來了解如何區分透射和反射全息。請注意，在非序列模式的衍射DLL中沒有這個參數，因?yàn)槲覀兺瑫r(shí)追跡0階和1階 order。
Volume Hologram：定義面型是體積還是薄全息。當?shù)扔?時為 False，如果等于任何非零整數則為 True。這里我們將它設為 1，因?yàn)槲覀円M的是體積全息。
Hologram Thickness：這是全息材料的厚度。請注意，這個厚度是虛擬的，只用于計算衍射效率。在光線追蹤過程中，光線只能看到一個無限薄的表面，就像其他衍射表面一樣。
n1 & n2：兩個參數是建構光束進入全息之前所處材料的折射率。n1代表建構光束1，n2代表建構光束2。請查看下面的章節以獲得更多關于這兩個參數的說明。
n：全息材料的平均折射率。這與上面Kogelnik文獻中描述的 “n0” 相同。
dn：折射率的調變。這與Kogelnik文獻中描述的 “n1” 相同。
Shrinkage：顯影后全息的厚度變化。如果它是 0（默認值），則沒有收縮。如果不是0，則代表對厚度的縮放值。例如，0.98表示收縮率為2%。
Index Shift：全像的平均折射率在顯影后的變化。
Consider Fresnel？：如果設置為1，則考慮菲涅爾損失。將此設置為0則關閉對菲涅爾損失的考慮。如果用戶想用自己的代碼來驗證計算結果，這很有用。
注意當材料是MIRROR時，你應該在體全息表面增加一個鍍膜I.0，當材料不是MIRROR時，應該增加一個鍍膜I.99999999（八個9）。全息表面假設沒有鍍膜，模型中內部考慮了菲涅爾損失的影響。

圖 6. 鏡頭數據編輯器中的材料和鍍膜參數。

如何在非序列模式下進行設置

在本節中，我們將介紹如何在非序列模式下設置全息。同時也會討論需要注意的事項。
要在非序列模式中添加一個體全息。我們可以使用衍射光柵（Diffraction Grating）或User Defined Object 并選擇DiffractionGrating.dll。目前此DLL不支持其他衍射對象，其假設衍射面在XY平面。
當全息膠片的形狀為圓形時使用衍射光柵，當全息膠片的形狀為矩形時使用User Defined Object 加上DiffractionGrating.dll。如果全息膜的形狀既不是圓形也不是矩形，則可以使用對象Boolean Native或Boolean CAD組合，再加上對象Extruded，就可以構建任意所需的形狀。
在Object Properties... Diffraction中，我們添加了DLL hologram_kogelnik.dll。每個參數的含義與序列模式相同。反射部分和穿透部分的參數總是相同的。對于這個DLL，我們必須將 Start Order 設置為 0，Stop Order 設置為 1，理由在前面理論假設部分有說明。
還有一個參數 “Ig. Geo.Err.“，只有在非序列模式下才會顯示。如果這個參數被設置為非零，當衍射光束不存在時，DLL將不會返回幾何錯誤。當光線在遠離布拉格的條件下?lián)糁腥r(shí)，可能會發生這種情況。
請注意 “ Ig. Geo．Err." 這個參數是針對非序列DLL的。如果這個參數設置為1，當DLL返回任何幾何錯誤時，DLL將顯示更多的信息。這對測試系統很有用，可以知道為什么會發生幾何錯誤。該消息只對DLL檢測到的第一個幾何錯誤顯示一次。如果要對任何進一步的幾何錯誤顯示更多信息，請將此參數設置為0，然后再設置為1。

圖 7. 用戶自定義對象的衍射設定

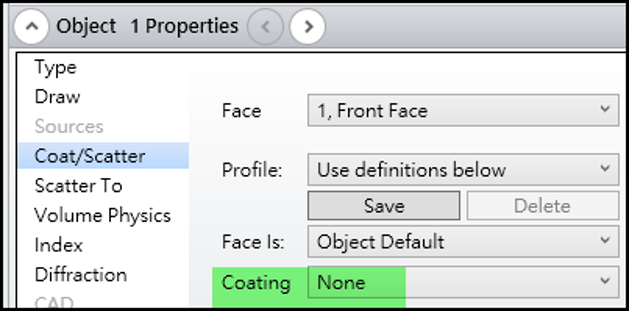

當使用這個全息DLL，衍射面（Face 1）上的鍍膜應該始終為None。

圖 8. 用戶自定義對象的鍍膜設定。

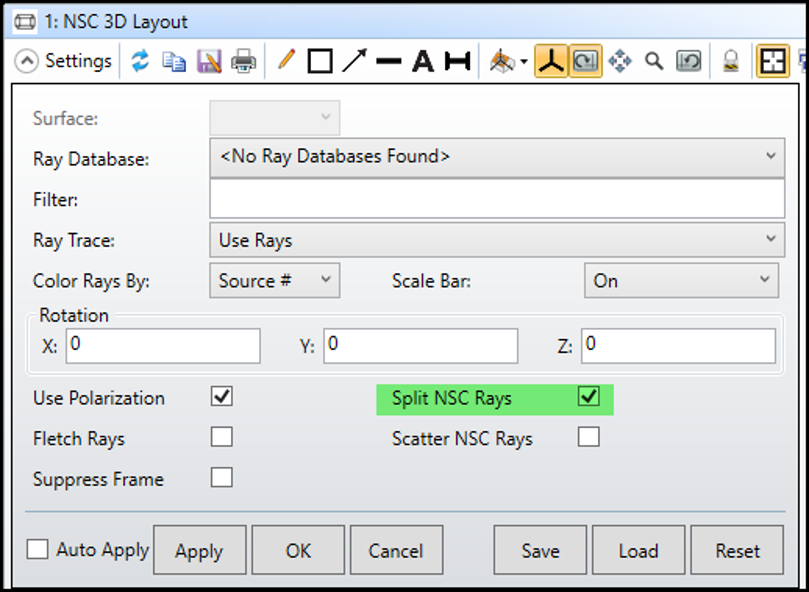

必須勾選 “Split NSC Rays”，這樣衍射DLL才會執行。

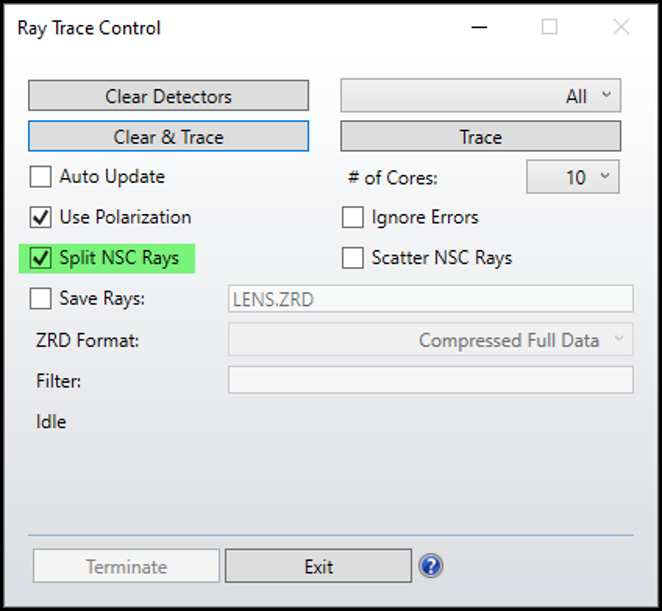

圖 9. 在光線追跡和NSC3D布局圖中勾選“Split NSC Rays”

如前面所述，全像總是被認為是無限薄的。光線和全息之間的所有相互作用只發生在面1，也就是衍射面，并由它來處理。

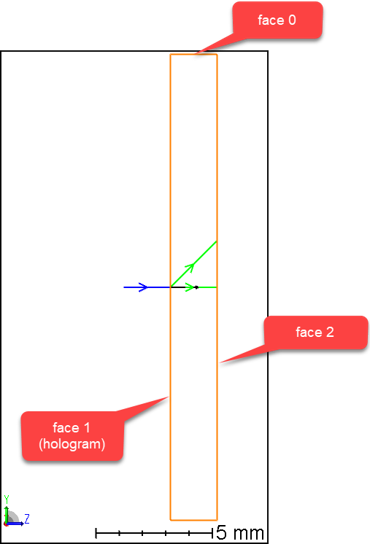

圖 10: 布局中所看到的全像

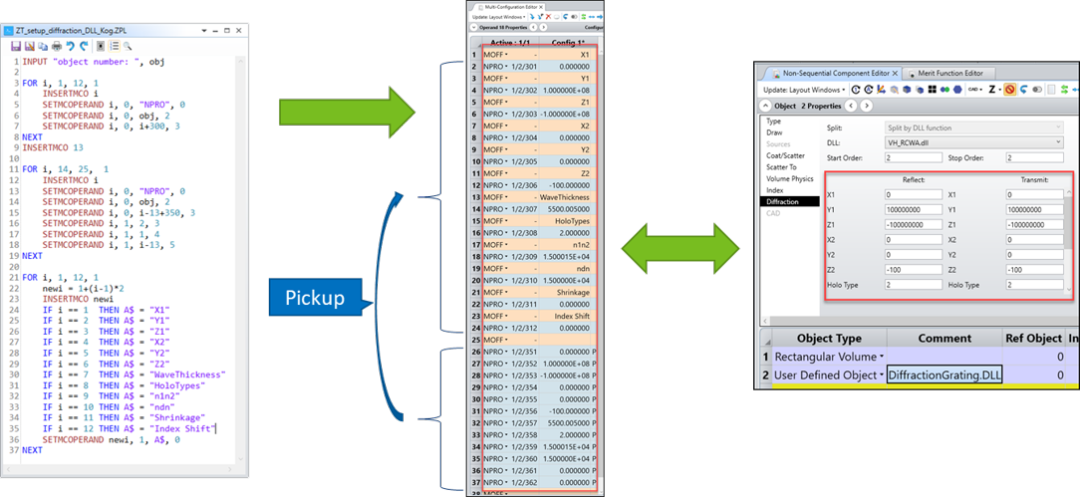

提示:您可以編寫一個ZPL來填充MCE中的所有參數，并在Reflect和Transmit之間取值，附件中提供了ZPL的范例。

圖 11：ZPL 提取參數到多重結構編輯器

常見問題

在本節中，我們將討論一些常見問題。

關于全息兩邊環境的折射率

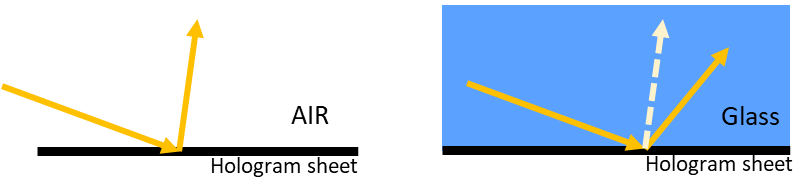

當全息外的折射率改變時，全息的行為是不同的。例如，在下圖中（圖12），我們在左邊和右邊有完全相同的全息片，但可以看到它們向不同方向衍射光線。左邊的全息片是漂浮在空氣中的，而右手邊的全息片是貼在玻璃上的。可以看到，在兩種不同情況下，光線會衍射到不同的角度。因此，檢查全息兩邊的材料是否設置正確是很重要的事。

圖 12. 空氣和玻璃中的全息片

關于參數n1和n2

參數和代表全息外材料的折射率，是建構光1看到的折射率，是建構光2看到的折射率。如果在建構階段，兩道建構光束來自不同側，那么和可能會有所不同，如下圖所示。n1 n2 n1n2n1 n2

圖 13. 兩道建構光束來自不同側

另一方面，在建構階段，如果兩道建構光束來自同一側，那么將與相同，如下圖所示。n1 n2

圖 14. 兩道建構光束來自同側

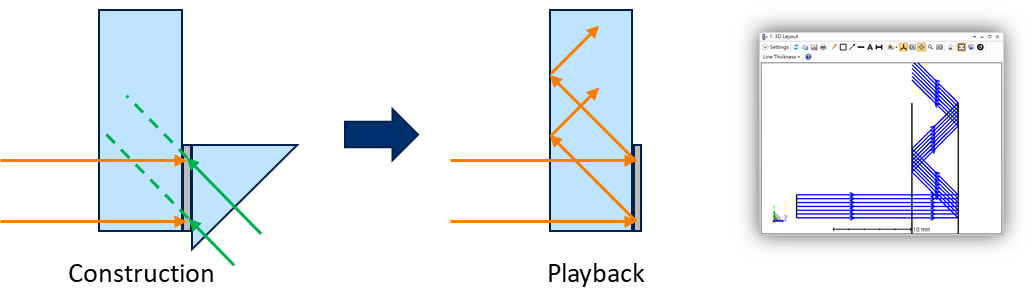

請注意，如果設置不正確，全息的行為將不正確。這跟我們在現實世界中如何建構全息有關。例如，在錄制全息的時候，我們可能會在全息的一邊放上一個棱鏡，然后在回放的時候把棱鏡去掉，如下圖所示。在這種情況下，和應設置為棱鏡和波導的折射率。n1n2n1 n2

圖 15. 建構和回放過程

如果全息來自供應商怎么辦？

有時候我們并不是真的自己制作全息，而是從供應商那里購買的，所以我們可能并不了解它的所有細節。在這種情況下，我們可以用給定的規格建立一個假的建構系統。請看 “非序列范例3” 的例子。
關于衍射階數
在這里的范例中，我們總是只有0階或1階衍射。
根據Kogelnik的理論，當一個波入射到全息光柵上時，假定只有兩個重要的出射光波存在。它們是直接通過的穿透波和衍射波。在OpticStudio的內建全像和實驗DLL中，我們總是將直接通過的波視為0階，而將衍射波視為1階。
因此，在非序列系統設置中，Start Order和Stop Order應該始終為0和1。不過其實我們也可以可以設置Start Order = Stop Order = 0或Start Order = Stop Order = 1。在這種情況下，意味著我們在模擬中有意忽略1階或0階。

串行模式示例 1

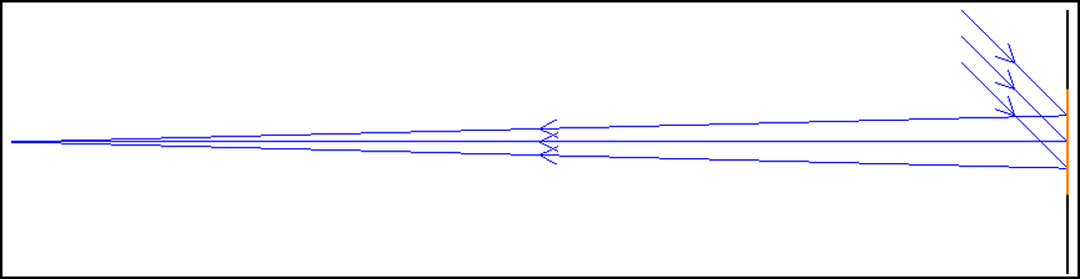

在這個范例中，我們演示了如何快速檢查全息上不同入射角的衍射效率。首先，我們打開附件中的native_vhg_kog_seq_example1.zar。在這個文件中，設計了一個全息，將45度的入射準直光束衍射和聚焦到遠處。

圖 16. 布局途中的全像范例

建構系統的參數設置如下

圖 17. 鏡頭數據編輯器中的全息建構參數

這意味著構建系統如下圖所示。請注意，我們是如何將光源1設置在非常遠的點（實際上是無窮遠）來模擬準直光束的。

圖 18. 系統的初始設置

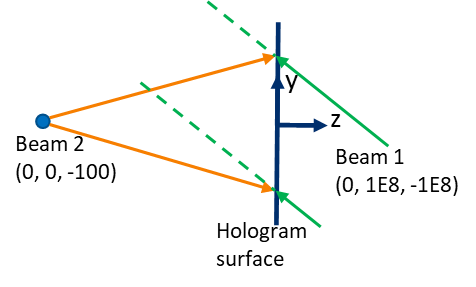

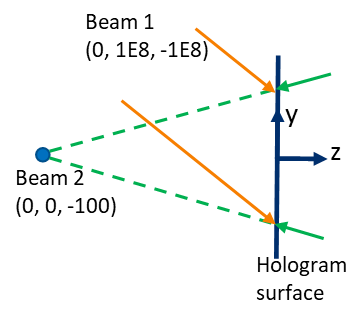

Hologram 2面假設一個建構光束收斂到一個建構點（光束2），另一個建構光束從另一個建構點（光束1）發散。然而，由于構建系統的互易性，這與光束1為收斂光源，光束2為發散光源的情況是等效的。在這種情況下，我們可以畫成如下圖。

圖 19. 以相反方向建立的同一系統

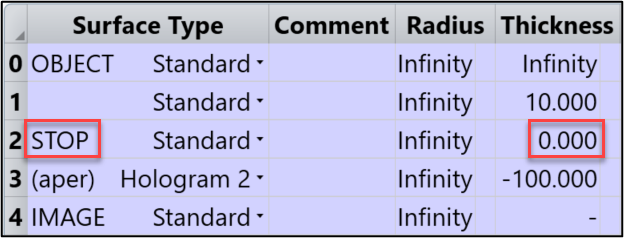

如下圖所示，STOP設置在全息表面之前，厚度為零。這樣一來，我們就可以確保主光線總是擊中全息的中心。

圖 20. 鏡頭數據編輯器中的STOP位置

在范例文件中，有一個效率與角度的對比圖，我們使用Kogelnik方法計算了與主光線入射角相關的衍射效率。在The Analyze Tab... Polarization and Surface Physics... Diffraction Efficiency... Efficiency vs. Angle 可以找到。設置如下圖所示。

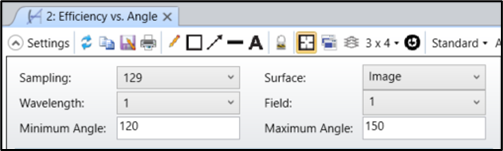

圖 21. 效率與角度對比圖設定

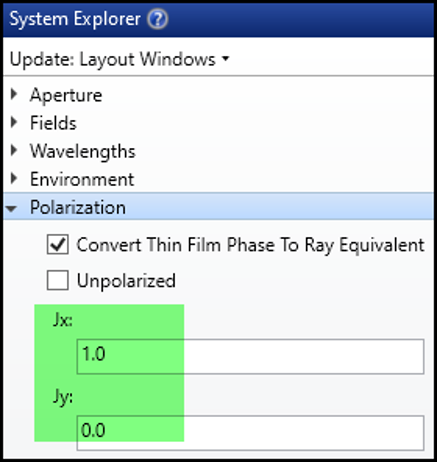

請注意，入射光現的偏振狀態是在System Explorer... Polarization中定義的。在這個文件中，我們設置 （Jx， Jy） = （1，0） 為TE偏振。

圖 22. 系統資源管理器下的偏振設置

下圖顯示這一個分析工具的結果：

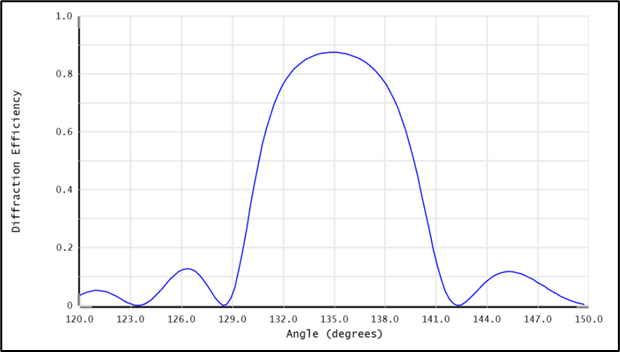

圖 23. 在效率與角度圖中，y軸代表繞射效率，x軸代表主光線入射角

串行模式示例 2

我們來看一個更復雜的波導設計。首先，打開附件中的 native_vhg_kog_seq_example2.zar。在“模擬 AR 系統中的全息光波導：第一部分”中介紹了系統的設計方式。在這里，我們主要分析考慮衍射效率與新功能的效果。

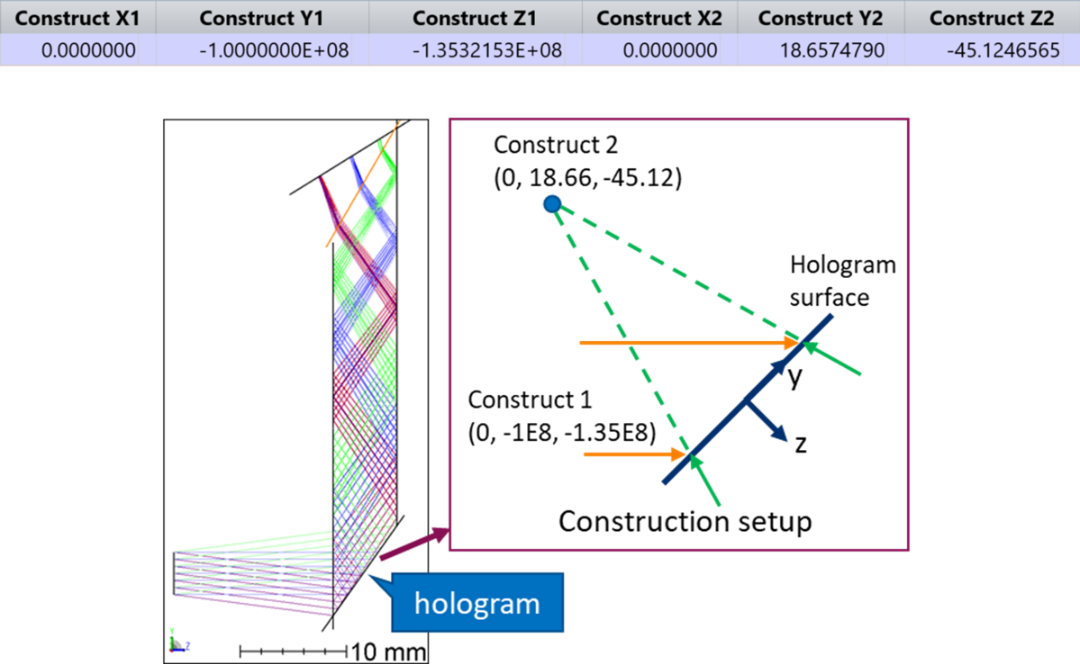

在這個文件中，建構光束1設置在一個非常遠的點（0，-1E8，-1.35E8）。這意味著它是一個沿向量（0，-0.6，-0.8）方向傳播的準直光束。建構光束2設置為（0，18.66，-45.12），這意味著它是一個匯聚光束，匯聚到點（0，18.66，-45.12）。

圖 24. 鏡頭數據編輯器和布局圖中的系統初始設置

兩個建構光束的波長為0.55 μm。在建構過程中，全息兩側的材料都是亞克力，因此我們將n1 = n2 = 1.493581（壓克力在波長0.55 μm時的折射率）。

圖 25. 鏡頭數據編輯器中全息的參數

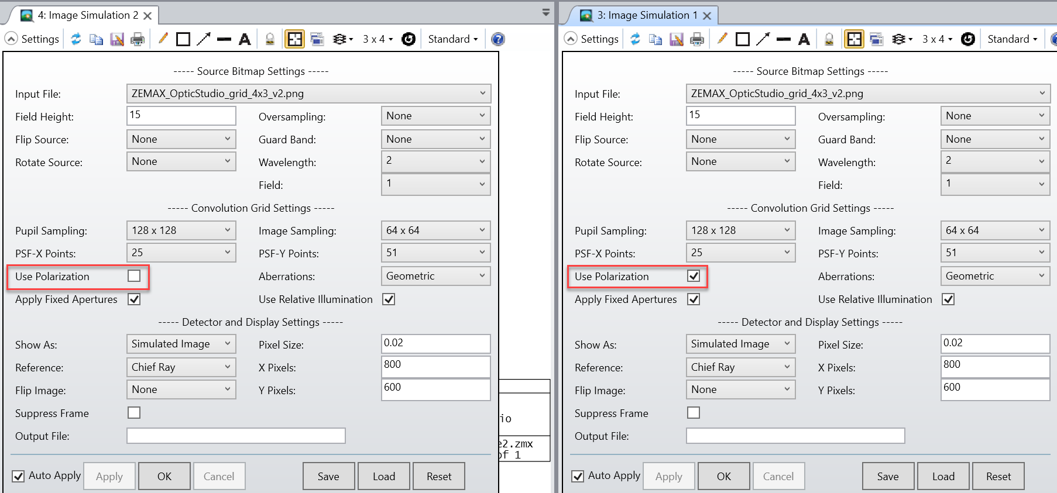

此文件中有兩個圖像模擬分析。它們具有相同的設置，但其中一個已勾選“使用偏振 （Use Polarization）”，而另一個未勾選。

圖 26. 圖像模擬中的設置

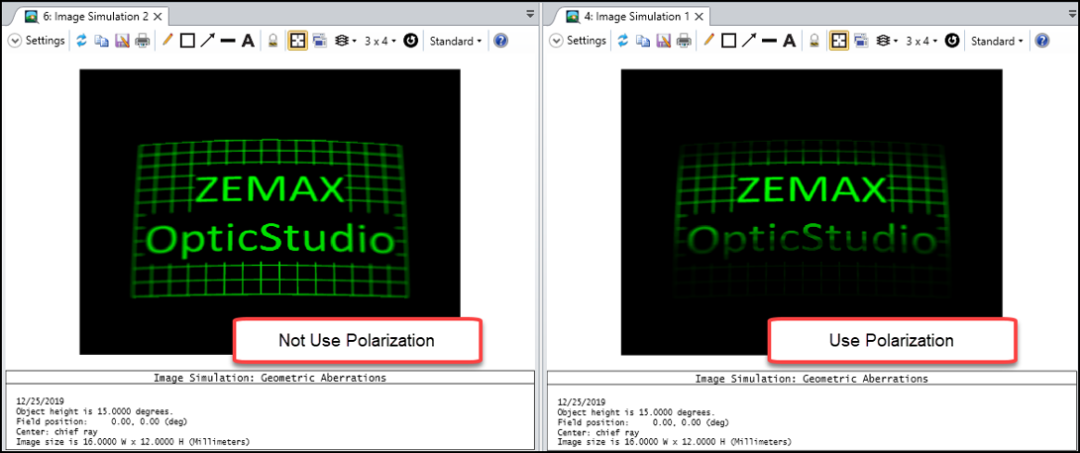

為了查看考慮全息衍射效率的效果，必須勾選“使用偏振”。我們可以在以下圖像中清楚地看到效果。勾選“使用偏振”時，模擬圖像的頂部和底部邊緣較暗。

圖 27. 圖像模擬nalysis

非序列模式范例 1

本范例與序列范例1類似，只是我們在非序列模式下分析。系統保存在附件vhg_kog_nsc_example1.zar中。在這個檔案中，全息是由一個User Defined Object 讀取DiffractionGrating.DLL設置的。這個用戶定義對象DLL允許其面1為衍射面。
設置如下。注意，我們應該將起始階數設置為0，停止結束設置為1，因?yàn)槲覀兪褂玫睦碚撝豢紤]兩個耦合波。

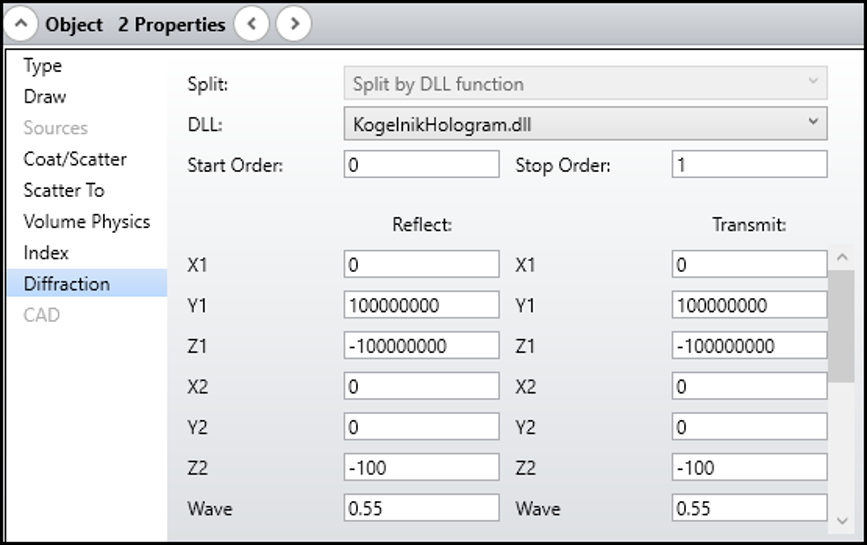

圖 28. 用戶定義對象的衍射設置

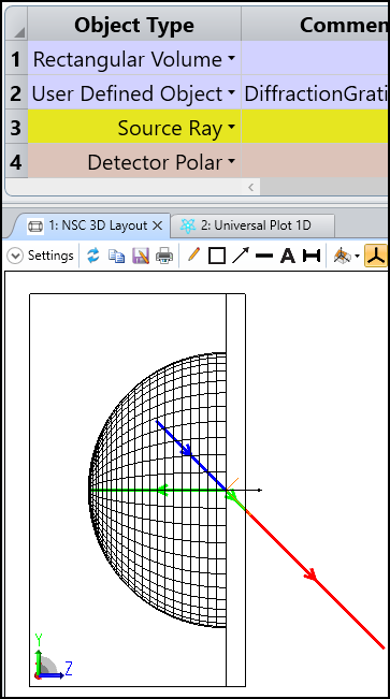

為了計算衍射效率，添加了一個Detector Polar以接收衍射光線。

圖 29. 整個系統的布局圖

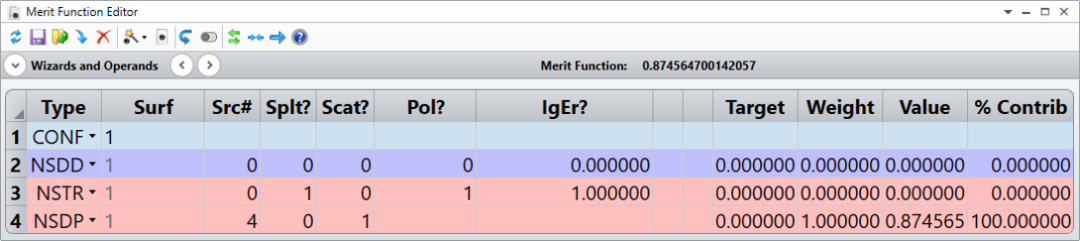

在優化函數中，計算衍射效率并使用操作數NSDP報告（圖30）：

圖 30. 優化函數編輯器

Universal Plot顯示優化函數作為光源入射角的函數

圖 31. Universal Plot 設置

Universal Plot 的結果如下圖。

圖 32. 在Universal Plot中，Y軸代表優化函數數值，X軸代表光線入射角

非序列模式范例 2

本示例與序列范例2中分析的系統類似。不同的是我們在非序列模式下重建系統，進一步優化系統以達到圖像照度均勻，并增加兩個全息光柵，使其支持彩色結果。系統附件檔案為vhg_kog_nsc_example2.zar。
在下圖中，可以清楚地看到3個全息對象（對象10、11、12）在波導上的堆疊情況。這些全息除了建構光束的波長（參數Wave）和相應的折射率（n1和n2） ）外，其他參數都是一樣的。
請注意，我們仔細考慮了嵌套規則（ nest rule），因此在兩個全息之間或全息和波導之間的每個邊界，在兩個面重疊的地方，光線都可以正確看到衍射面。在這個檔案中，對象10、11、12的衍射面都在靠近波導的一側。換句話說，在-z側。

圖 33. 系統布局圖和三個全息對象的細節

關于嵌套規則的更多訊息，請持續關注公眾號即將更新！

1.“提高嵌套和布爾對象的非序列光線追蹤速度”
2.OpticStudio 幫助文件 >“設置”選項卡 >編輯器組（“設置”選項卡）>非序列組件編輯器 > 非順序概述 >“對象放置”>“嵌套曲面”部分

關于這個例子的更多討論可以在參考文獻[3]中找到。模擬圖像如下圖所示，可以看到折射率偏移或全息收縮對圖像的影響。

圖 34. 多色設計的圖像模擬和系統的三維陰影模型

非序列模式范例 3

在這個例子中，我們假設全息不是我們自己制作的而是買的。假設供應商提供了以下規格。
全息類型：穿透
設計波長：632 nm
輸入角度：30 度
出口角度：7 度
厚度: 7 mm
平均折射率: 1.5
調變折射率：0.00005
該器件被設計用于：空氣中
由于我們不知道全息的具體制作方法，所以我們需要根據給定的規格，用一個虛擬的建構系統來建構它。
要做到這一點，首先，我們需要將輸入和輸出角度轉換為向量，如下圖35所示，這樣我們才能正確定義系統。
注意，如果需要的話，y軸可以用x軸代替。這要看系統中全息對象如何放置和旋轉會更為方便。但是，z軸不能用其他軸代替，因?yàn)镈LL模型假設全像表面在XY平面。

圖 35 YZ平面上的入射與出射向量

F根據規格和上圖，我們可以計算出v在向量為（0，-sin（7deg），-cos（7deg）），v外向量為（0，-sin（30deg），-cos（30deg））。因此，建構光束的參數可以設置如下：
全息型 = 1
X1 = 0
Y1 = 1E9*（-正弦（7 度）） = -0.121869E9
Z1 = 1E9*（-cos（7 度）） = -0.992546E9
X2 = 0
Y2 = 1E9*（-正弦（30 度）） = -0.5E9
Z2 = 1E9*（-cos（30 度）） = -0.866025E9
以上計算中乘上1E9代表無限大，用來設定準直建構光束。
需要注意的是，如果 Holotype 設置為2，則（X1，Y1，Z1）或（X2，Y2，Z2）其中一個需要乘以-1。
對于其余的參數，我們可以直接從數據表中獲取。它們?nèi)缦隆?
波長 = 0.633 μm
厚度 = 7 mm
調變折射率 = 0.00005
全息折射率 = 1.5
對于最后兩個參數，其數值取決于全息的設計使用情況。在這個范例中，從規格書中我們知道全息應該是在空氣中使用，而不是附加在任何基板上。因此，我們設置n1 和n2如下：
n1 = 1.0
n2 = 1.0
最后的設置和結果如下圖所示，也可以在附件檔案vhg_kog_nsc_example2.zar.中查看。

圖 36. DLL的參數可以在多重結構編輯器中展開

圖 37. 在Universal Plot中，y軸表示優化函數的數值，x軸表示光線入射角

值得提一下的是，在這個文件中，當替換Universal Plot時，我們使用了一個技巧; 開始和停止階數都被設置為1，所以我們可以強制DLL只考慮1階衍射光線，而忽略0階直接穿透的光線。這個技巧有助于在Universal Plot中只看到單階的衍射效率。

圖 38.如果我們將起始階數設置為0，停止階數設置為1，那么0階和1階光線都會被追跡，如圖所示

參考資料

科格爾尼克，H.，“厚全息光柵的耦合波理論”，貝爾系統技術公司J.48，2909-2947（1969）。
Bjelkhagen，H.和兄弟頓 - 拉特克利夫，D.，超現實成像：模擬和數字彩色全息術的先進技術。CRC出版社， 2016.
程漢祥，田曉超然，“一種先進的多色全息光學元件光線追蹤模型”，SPIE 11188，全息、衍射光學及應用IX，1118817（2019年11月18日）;https://doi.org/10.1117/12.2537762
