在本例中，我們介紹了一個仿真工作流程，用于在具有不同照明條件的特定環境中，從光學系統和CMOS成像器的組合中分析相機系統的圖像質量。此示例主要涵蓋整個工作流程中的Ansys Speos部分。該光學系統采用Ansys Zemax OpticStudio設計，并導出到Ansys Speos進行系統級分析。CMOS成像器采用Ansys Lumerical設計，并導出至Ansys Speos。

下載

聯系工作人員獲取附件

概述

在相機系統中，CMOS（互補金屬氧化物半導體）成像器是一種電子元件，其中入射吸收的光子產生可以進行數字處理的光電流。在本例中，我們使用Ansys完整的光學解決方案，將Zemax OpticStudio的光學系統信息以及Lumerical的CMOS成像器導入Speos，在3D場景中進行完整的相機系統分析，并仿真成像儀生成的電子地圖。在仿真整個光學系統時，這種互操作性工作流程考慮了宏觀相機鏡頭與CMOS圖像傳感器微觀結構之間的相互作用。借助 Speos 處理逼真照明和基于光度學/輻射物理場的渲染功能，用戶可以輕松優化組件，并構建圖像傳感器記錄的最終電子地圖的準確視圖，以設計基于應用的相機。

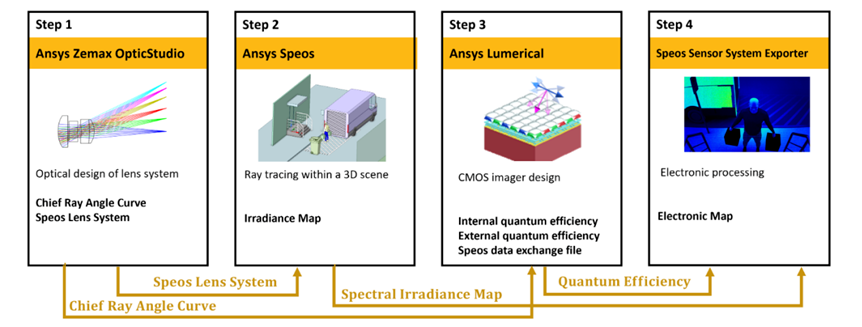

此虛擬解決方案需要四個主要工具

1. Zemax OpticStudio 和Speos Lens System Importer ，用于導出 Zemax OpticStudio 中設計的鏡頭模型，供 Speos 使用
2. Speos 用于在 CMOS 成像儀前生成光譜輻照度圖
3. Lumerical FDTD和CHARGE，用于計算傳感器的量子效率作為入射角和波長的函數
4. Speos 傳感器系統SSS導出器，用于組合 Speos 和 Lumerical 結果，并生成傳感器捕獲的電子地圖
由于此示例需要 Lumerical、Zemax OpticStudio 和 Speos 仿真，因此我們主要將自己限制為 Speos 仿真，如以下步驟所述：

第 1 步：使用 Zemax OpticStudio 進行鏡頭系統設計

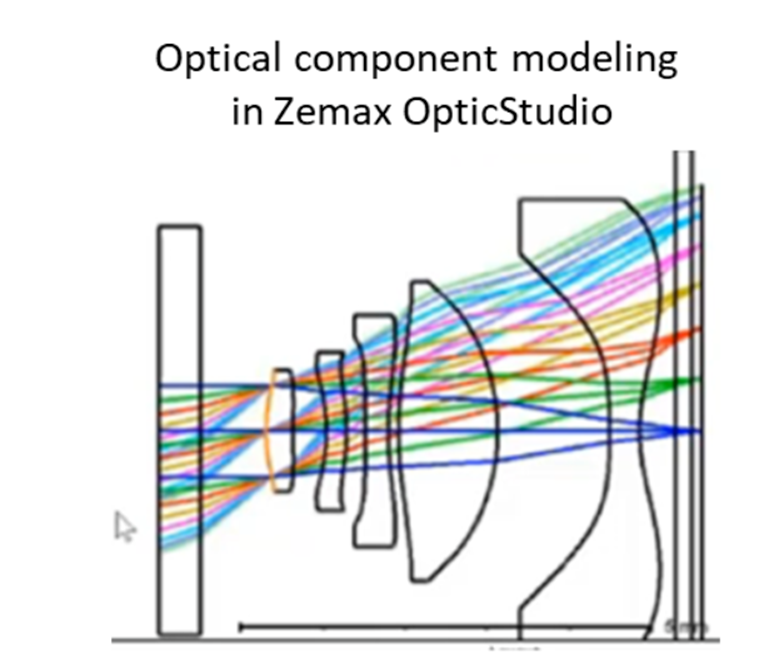

在此步驟中，我們在Zemax OpticStudio中設計相機鏡頭系統，并導出該鏡頭系統的照明傳遞函數，并通過Speos（*.）將其格式化為可讀文件。OPTdistortion）。降階模型（ROM）生成的透鏡模型稱為Speos透鏡系統（SLS）。此操作對于鏡頭系統只需完成一次，這使我們能夠在之后在Speos中執行快速的光線追蹤相機模擬。

SLS可以將Zemax OpticStudio的主射線角曲線信息提取，生成 *.OPTdistortion文件用于Speos仿真。

第 2 步：Speos仿真

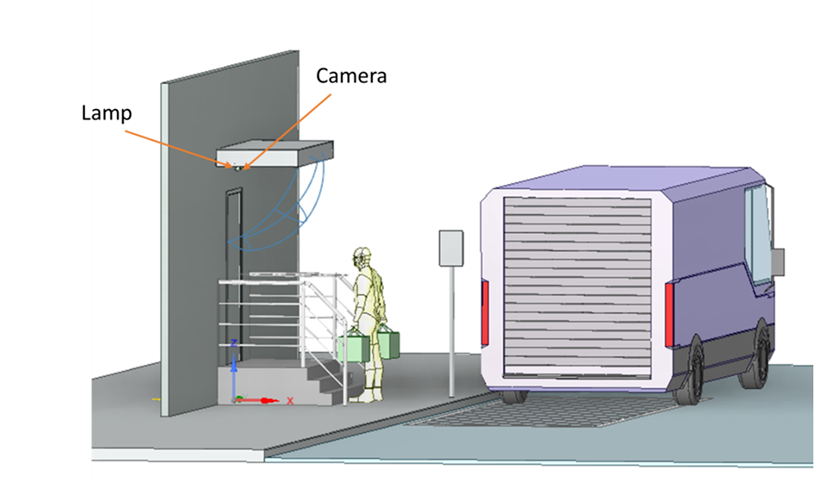

*.OPTdistortion文件被導入到Speos相機傳感器中，以定義相機系統的鏡頭性能，并在具有逼真照明條件的3D場景中評估傳感器感知。我們運行光線追蹤光度ROM相機模擬，比Speos中的完整鏡頭系統模擬快約100倍，并提取關鍵成像指標，如光譜輻照度圖。CMOS成像器傳感器前面的輻照度圖是根據下面所示的完整3D場景計算的，該場景在不同的環境照明條件下，包括白天，黑夜和夜晚。

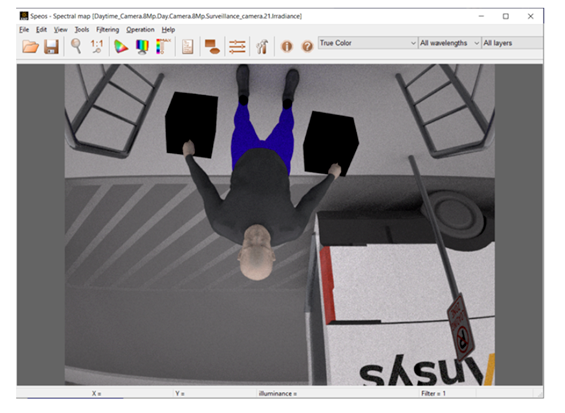

運算Speos的仿真，得到能量仿真結果，以下是日間光源條件下camera的成像結果：

同樣可以得到顯示白天 3D 場景中測得的照度值圖。

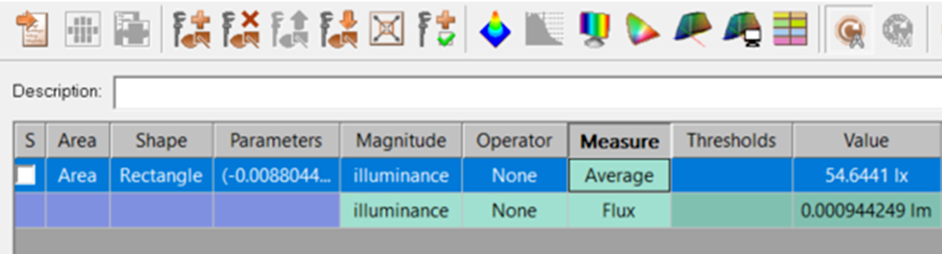

可以通過measurement工具定義傳感器照度仿真結果的的測量區域，并捕獲白天從場景到傳感器的光。在測量信息表中，顯示了傳感器整個區域捕獲的平均照度值。照度結果還使我們能夠探索相機光學特性，例如不同傳感器位置的失真，暗角和分辨率。

第 3 步：Lumerical Simulation
Speos在CMOS成像儀前模擬的光譜輻照度圖需要與傳感器的量子效率相結合，才能生成原始電子圖。Lumerical FDTD和CHARGE工具已被用于量化所設計的CMOS傳感器的量子效率。CMOS圖像傳感器由帶有光學和電子元件的微觀像素組成。主要的光學元件是微透鏡和彩色濾光片，用于將所需波長的光聚焦在成像器底部硅襯底的正確點上。吸收的光子產生帶電載流子，這些載流子被收集并傳輸以在電子側進行檢測。電子設備具有包括柵極和互連在內的組件，這些組件可能會干擾傳感器內部的光路徑。耦合光電仿真在FDTD和CHARGE中完成。
第 4 步：Speos 傳感器系統導出器

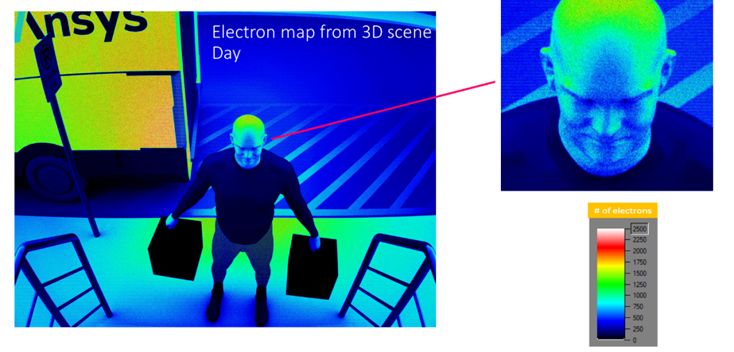

Speos傳感器系統導出器是一種用于后處理Speos中相機傳感器捕獲的輻照度圖的工具。為了根據每個像素收集的電子數或電流生成傳感器記錄的原始圖像，我們使用Speos傳感器系統導出器工具將Speos的光譜輻照度與Lumerical成像儀的EQE數據相結合。此工具首先根據輻照度圖的乘積和相機積分時間計算 Speos 模擬的曝光圖，這是 EQE *.json 文件中的可編輯參數。然后，根據EQE數據，該工具計算響應度，即每個入射功率收集的電荷速率，并將響應度乘以光譜曝光圖以生成電子圖。仿真結果顯示了CMOS傳感器在不同照明條件下（白天，晚上有燈和不帶燈）下20ms積分時間和15,000 e-滿井容量的電子地圖的比較。

總結

在CMOS設計仿真流程中，設計人員可以聯合Lumerical、Zemax、Speos分析整個系統的性能，嘗試更多可能性設計分析，該案例也為后續的CMOS串接到宏觀的場景圖像仿真提供借鑒。
