AR系統通常使用全息圖將光耦合到波導中，從而將光從顯示引擎?zhèn)鬏數脚宕髡叩难劬?。本文演示了如何?OpticStudio 中使用全息圖表面作為平面波導結構內的耦合器。

作者 Sean Lin and Michael Cheng

附件下載

聯系工作人員領取附件

簡介

增強現實 (AR) 是一種將在屏幕上的虛擬世界與現實世界的場景結合并交互的技術。本文演示了如何利用全息技術在序列模式下建立一個用于增強現實的光學系統。

增強現實系統和全息圖

全息圖是記錄在高分辨率感光乳劑上的干涉圖案。全息系統的使用中存在兩個不同的階段：構造階段和重構階段，分別適用于全息圖的構建和作為光學元件的使用。有關該主題的詳細內容，請參考文章：“如何在OpticStudio中建模全息圖”。

在普通的AR系統中，光通過全息圖耦合到波導中，從而將相關信息從顯示器傳輸?shù)窖劬Α２▽?dǎo)的優點是它很大程度上是透明的，不會阻擋來自現實世界的光。在這篇文章中，我們將指導您使用嵌入PMMA材料的反射全息圖來建模一個簡單的AR設計。

規格和設計策略

我們將從一個簡單的設計開始，然后進一步完善系統。初始規格是：

出瞳距離= 15mm
瞳孔直徑= 3mm
FOV = 10度
波導厚度= 10mm

光線將通過全息圖耦合到波導中。全息圖將被嵌入到PMMA材料中且出口面將會傾斜45度。根據程序的實際工作方式，系統會被“反向”建?！，F(xiàn)實中（物理系統中），AR系統的光源是微顯示器，而成像平面將是人眼的視網膜（AR系統的出瞳和人眼系統的入瞳將被放置在同一位置）。但為了在OpticStudio中準確建模且有效優化系統，物理系統的出瞳被定義為在OpticStudio中建模系統的入瞳，而微顯示器被視為系統的“像平面”。因此，本文中任何光線都是按照在OpticStudio中建模的方式來描述的。

初始設計

初始設計初始條件設置包括：

入瞳直徑 = 3.0 mm
視場點位于 Y 軸 0 度，5 度和 -5 度處
波長 = 0.55 μm

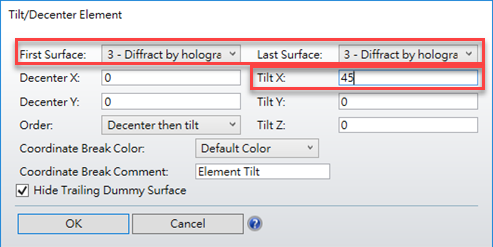

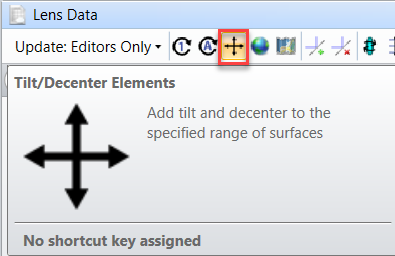

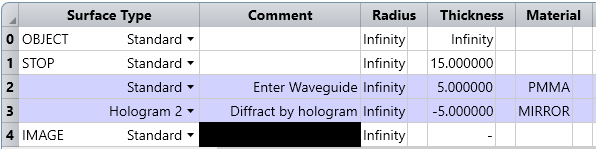

首先在光闌后添加兩個表面，設置如下圖所示。然后使用傾斜/偏心工具將全息圖表面圍繞 X 軸旋轉45度。

接下來我們將設置全息圖，所以需要定義兩個構造光束。為了從全息圖中獲得衍射光的方向，構造光束必須經過準直，光束2必須匯聚成一個虛擬焦點。我們需要使用全息圖進行反射，所以它的材質必須設置為“ 鏡面 (Mirror) ”。這明確地表明OpticStudio光線在到達全息圖表面后將以相反的方向傳播。

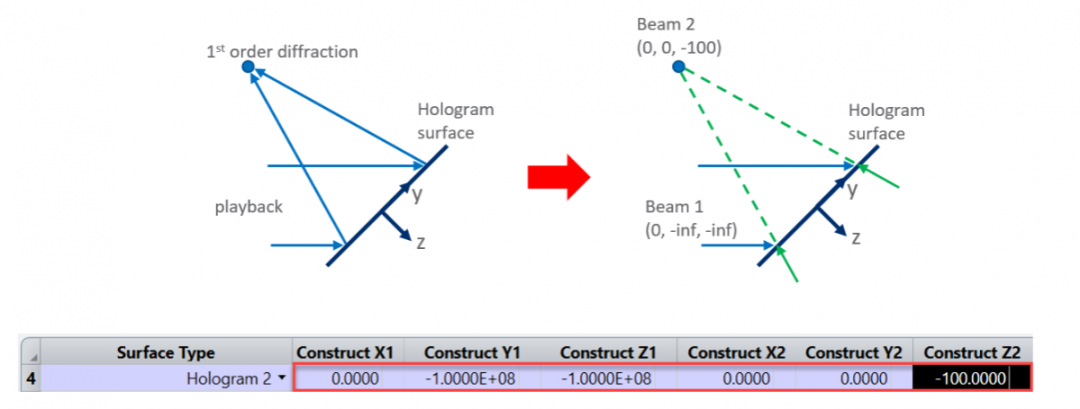

根據這個思路，我們將構造光源點的坐標 (x, y, z) 設置如下。光束1是準直光束 (0, -∞, -∞) 。光束 2 的構造點設置在 (0, 0, -100) ，這樣會使光束聚焦在離全息圖100 mm的地方。

我們假設全息圖由波長為0.55μm 的光構造，并且全息圖在構建的過程中會被嵌入到PMMA材料內。由于全息圖將被嵌入非空氣材料中，我們將需要在輸入?yún)?shù)“ 構造波 ”時對波長進行縮放。PMMA材料在0.55μm 的光通過時的折射率為1.49358，因此構造光波長為0.55/1.49358 = 0.3682 μm。

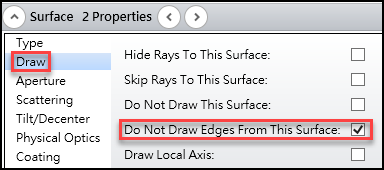

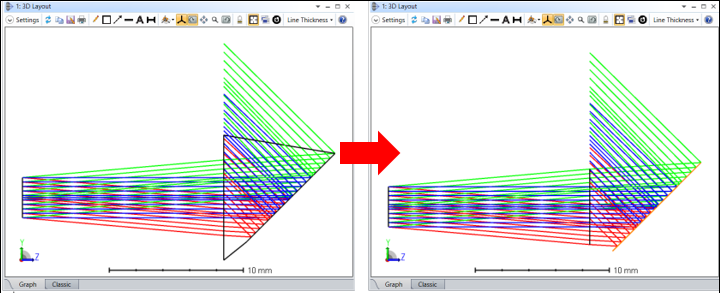

為了更方便查看布局圖，我們可以使用一個小技巧。由于繪制兩個表面之間的邊緣是沒有意義的，所以轉到表面屬性 (Surface Properties) …繪圖 (Draw) 并勾選選項“ 不顯示此表面邊緣 (Do Not Draw Edges From This Surface) ”。將此設置應用到表面 2 到像平面之間的所有表面。

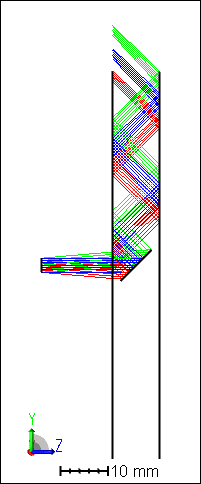

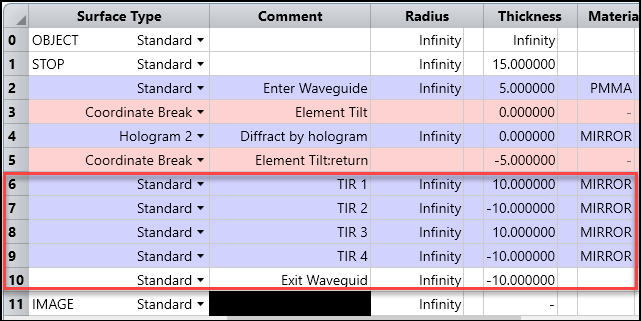

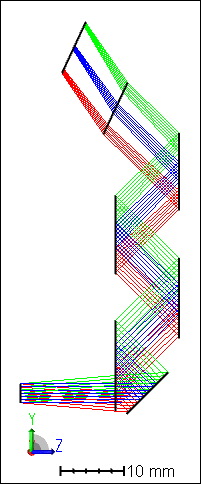

為了模擬光在波導中的傳播，我們?cè)谌D表面之后再添加5個表面。前4個表面模擬波導的側邊，光在那里發生全反射 (TIR) 并從最后一個表面離開波導材料。

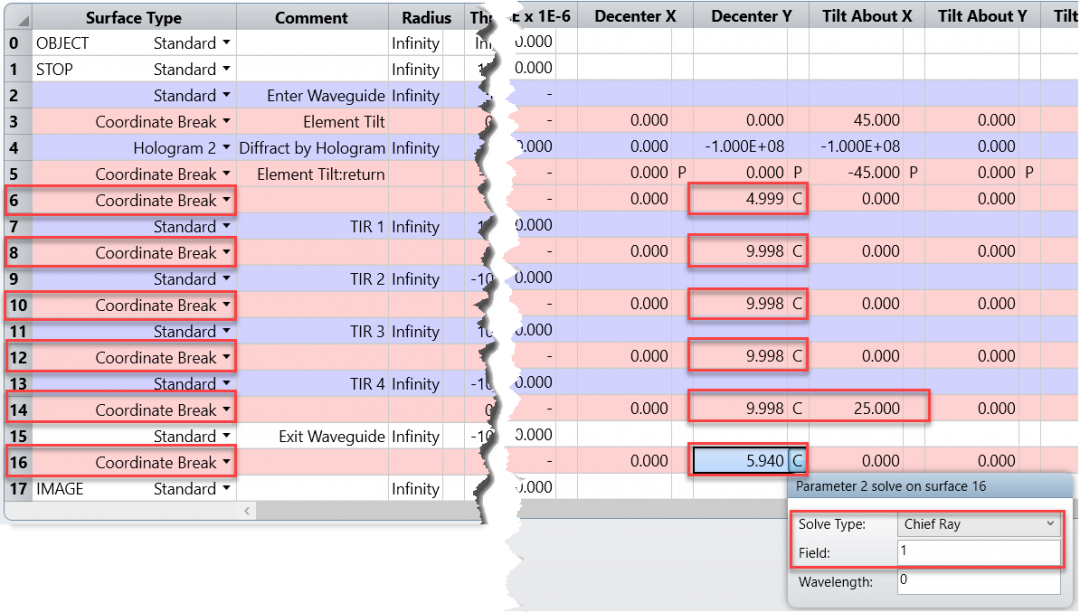

接下來，我們可以使用主光線求解使每個鏡面的中心都位于主光線上。主光線求解只適用于坐標間斷面，所以我們需要在每個表面之前添加坐標間斷。為偏心x或y參數設置求解時，主光線求解會自動設置數值，使得在指定波長（波長0表示主波長）所選視場的真實主光線，位于坐標間斷之后表面的中央。如下圖所示，插入6個坐標間斷面，并在每個斷點的“ Y-偏心 (Decenter Y) ”參數上放置一個主光線求解。

準備優化

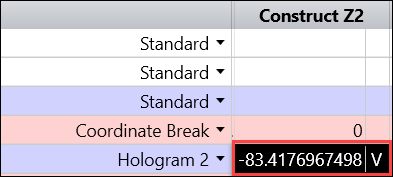

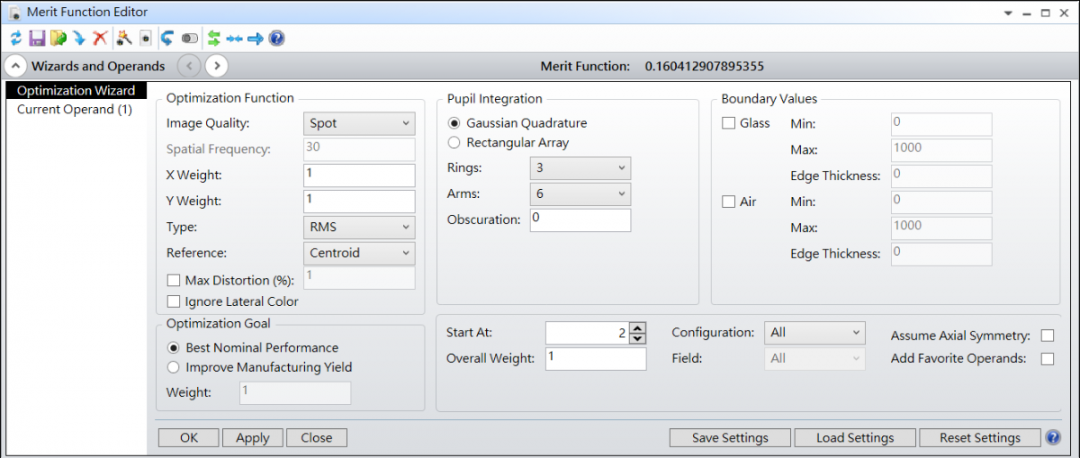

至此，初步設計已基本完成，我們將開始優化系統。首先，使用優化向?qū)гO(shè)置RMS光斑大小作為像質標準。然后將構造Z2設置為變量，這樣我們可以快速修改全息圖的光角度。

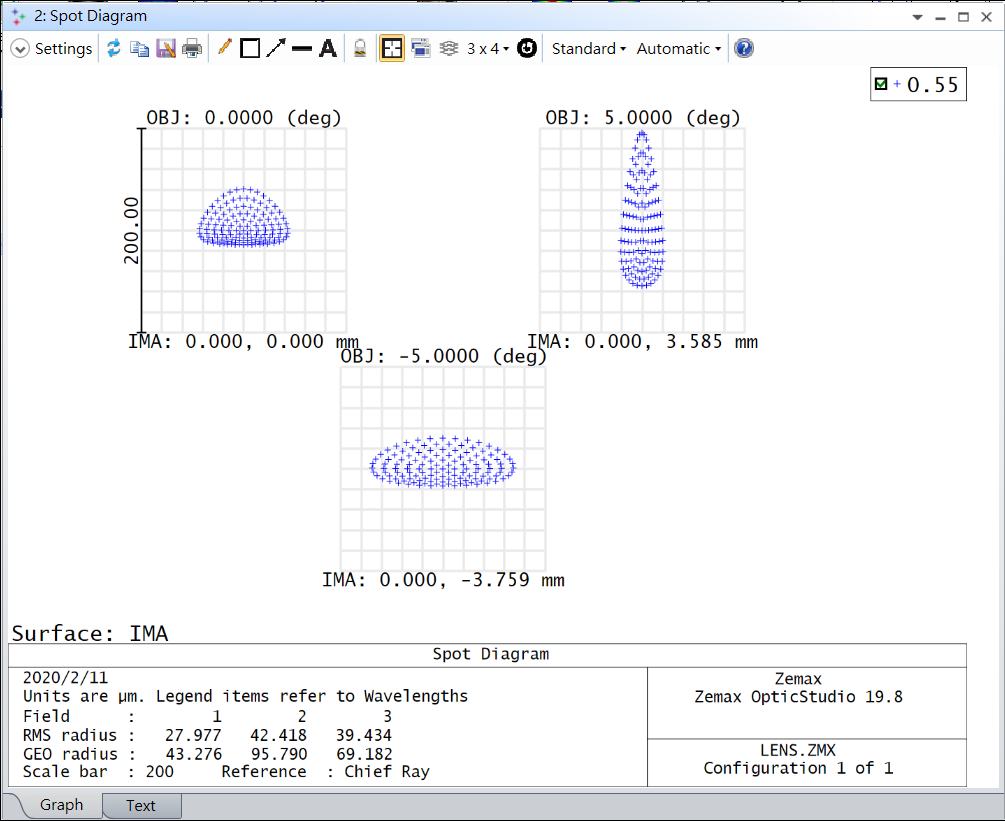

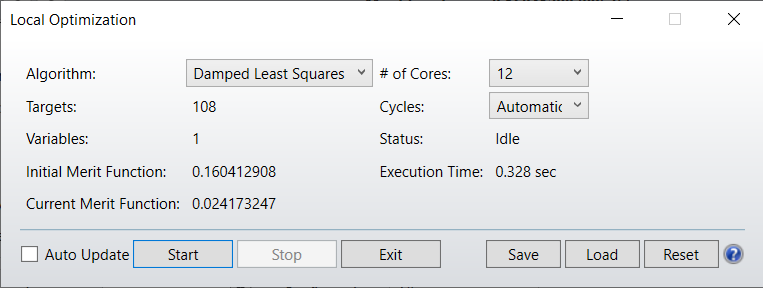

第一次優化的結果顯示了在像面上實現最小的RMS光斑半徑時所需的全息圖光焦度最佳結果。有了初始設計之后，我們將對這個系統進行一系列優化，包括擴大FOV、增加入瞳的直徑（相當于增加眼動范圍）、使波導更薄等。

參考資料

1. Konica Minolta Technology Report Vol.1 (2004）
2. OpticStudio help files
