STAR 模塊能夠用于將 FEA 數據包的熱和結構變形數據直接導入到 OpticStudio，以分析對光學系統性能的影響。這樣可以深入了解系統行為，并提供見解以做出合理的設計決策。本教程可指導您完成數據導入流程。（聯系我們獲取文章附件）

簡介

下方示例將指導您在 OpticStudio 中載入熱和結構變形數據。載入 FEA 數據后，即可使用預存在的分析查看光學性能的變化。

載入 FEA 數據

本文的下載部分提供了光學設計示例。

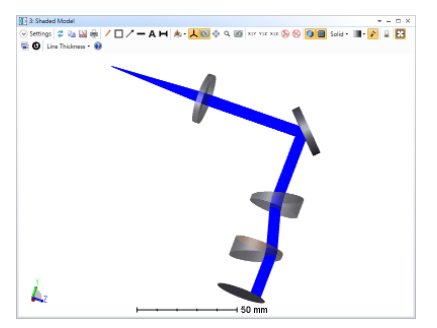

· 打開 OpticStudio 中的文件“SteeringPrismSystem_SEQ_v04.zar”。

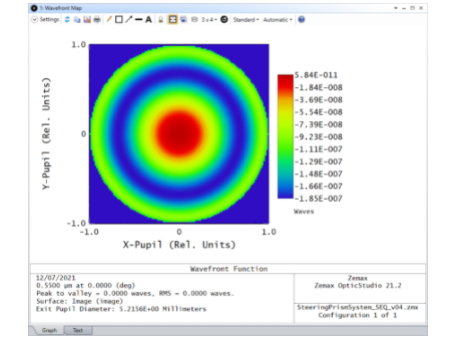

· 打開 Analyze...Wavefront...Wavefront Map 并進行以下設置：

1、顯示：偽彩色圖

2、采樣：128*128

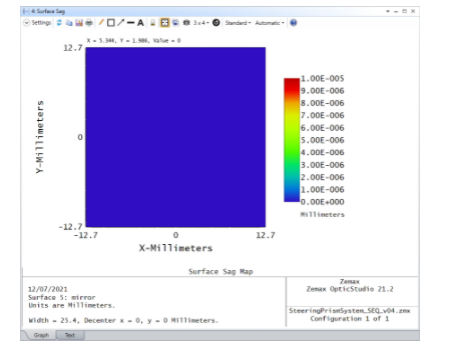

· 打開 Analyze...Surface...Sag 并進行以下設置：

1、顯示：偽彩色圖

2、采樣：129 x 129

3、面：5 - mirror

· 將所有窗口平鋪以方便更好地查看。單擊Setup...Window Options...Tile All Windows。

· 單擊STAR...Load FEA data。

· 在“Load FEA Data”窗口中，單擊Load FEA，然后將顯示文件資源管理器窗口。

· 導航到 FEA 數據所在位置，選擇您需要的所有文件，然后單擊 Open。

STAR模塊將自動根據文件結構對溫度曲線和面變形文件進行分類。

· 在下拉菜單中選擇每個 FEA 數據集的指定面。在此示例中，F(xiàn)EA 數據集文件名中包含了正確的面編號以供參考。

1、如果對多個FEA數據集指定了相同的光學面，將會出現警告指示。

2、圖形區將自動顯示指定的FEA數據集及其在空間中相對光學系統的位置

調整 FEA 數據

默認情況下，STAR模塊使用全局坐標系匹配全局坐標參考面。在本例中，F(xiàn)EA數據保存到了與OpticStudio中的全局坐標參考面匹配的全局坐標系中（面 2）。

· 在“變換”部分，使用 FEA Coordinate System 控制按鈕確認坐標系模式設定為 Global。

· 然后將會顯示 FEA 數據點的位置，并且應該會與光學面對齊。

· 單擊 Thermal 并對熱 FEA 數據集重復執行該過程。

· 在“變換”部分，使用 FEA Coordinate System 控制按鈕確認坐標系模式設定為 Global。

· 確認 FEA 數據集全部對齊后，單擊 OK (Fit FEA Data)。

1、然后將載入 FEA 數據集，計算并移除剛體運動 (RBM)，并執行數值擬合。在幫助文件的“STAR 選項卡 > FEA 擬合流程和 RBM”部分將找到有關此流程的更多信息。

2、該流程完成后，“載入 FEA 數據”窗口將會關閉。

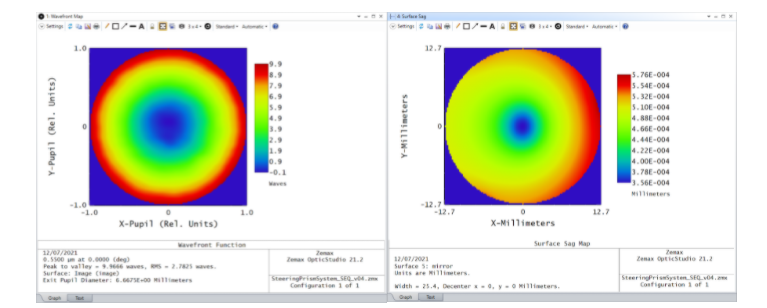

· 單擊 Update All (CTRL + SHIFT + U) 以更新所有窗口并查看 FEA 數據集對不同分析的影響（下方顯示示例結果）。

1、系統波前圖將會被更改

2、原來的平面鏡面的面型矢高將會顯示矢高

恭喜！您已經在您的光學設計中添加了 FEA 數據集，現在可以使用 OpticStudio 中應用了這些效果的所有序列工具。
