如何提交供應商數據隨Zemax更新發布
概述
這篇文章介紹了玻璃材料及透鏡供應商向OpticStudio提交玻璃數據的數據格式和過程。
介紹
如果供應商及制造商需要他們的數據隨OpticStudio一同發布,則供應商需要按照OpticStudio可讀的格式將數據提供給Zemax。Zemax會在每次發布OpticStudio新版本時統一更新鏡頭庫、樣板庫以及玻璃庫的數據。
用于隨OpticStudio更新發布的所有數據需要統一發送到support@ueotek.com郵箱,并且發送郵件表示供應商授權Zemax發布這些數據。
鏡頭庫數據
如果您需要在OpticStudio中發布鏡頭數據,您需要提供一個文件夾,該文件夾包含每一個需要發布的鏡頭單獨的 .ZMX格式文件。Zemax會將這些文件壓縮為一個 .ZMF格式的文件。該文件用于之后被鏡頭庫工具“Lens Catalog Tool”讀取。一般情況下,文件會以{您的公司名}.ZMF命名,您也可以指定其他名稱。
文件夾中每個鏡頭文件的命名格式為{零件編號}.ZMX,其中{零件編號}為您為了將這個鏡頭區別于其他鏡頭標記的獨特標注。零件編號中不允許使用空格,請使用下劃線或連字符代替。
OpticStudio內置有鏡頭庫工具可以方便用戶在鏡頭數據庫中快速檢索鏡頭。當我們壓縮所有文件為一個 .ZMF文件時,所有用于檢索的數據便創建完成。這些數據包括主波長下的有效焦距、鏡頭的入瞳直徑、鏡片數量以及是否為非球面、梯度折射率表面或柱面。任意一個OpticStudio文件都可以包含在 .ZMF文件中。
需要注意的是,如果您的鏡頭所使用的材料不在OpticStudio當前版本發布材料庫中時,您需要提供所有使用到的您自己材料庫中玻璃材料的色散數據。同理,如果您的鏡頭已經鍍膜,您還需要提供單獨一個{您公司的鍍膜}.dat文件,該文件包含所有鏡頭使用到的鍍膜數據。如果您不希望公開膜層的設計細節,OpticStudio也支持加密的鍍膜文件格式。
樣板數據
樣板數據是以 .tpd為擴展名的ASCII文本文件,這些文件位于Zemax根目錄下Testplate文件夾中。樣板文件的編寫格式如下所示:
! Header line 1 ! Header line 2 ! etc... up to 15 lines of header info is supported partname radius diameter code partname radius diameter cod partname radius diameter code partname radius diameter code etc...
其中“partname”為樣板的ID數字或名稱,“radius”為以毫米為單位的曲率半徑,“diameter”為以毫米為單位的實際樣板直徑,“code”為整數。其中“code”為-1表示僅為凹面,0表示凹面凸面均可,1表示僅為凸面。所有四個數據需要編寫在同一行并使用空格或Tab鍵分隔。在“partname”中不允許使用空格或Tab鍵。每個樣板(或樣板對)需要處于同一行中,并且每行使用回車鍵分隔。每行數據需要使用單獨的“partname”。數值數據可以以任意一種格式,但必須以毫米為單位。每個文件包含的上限樣板數量為30000個。文件的起始行“Header line”可以編寫任意內容,通常情況下為供應商的名稱、地址、電話以及郵箱等聯系信息。當OpticStudio在樣板列表和匹配報告中列出這些信息時,符號“!”將替換為空格。您可以查看任意OpticStudio內置的 .tpd文件作為示例。
材料數據

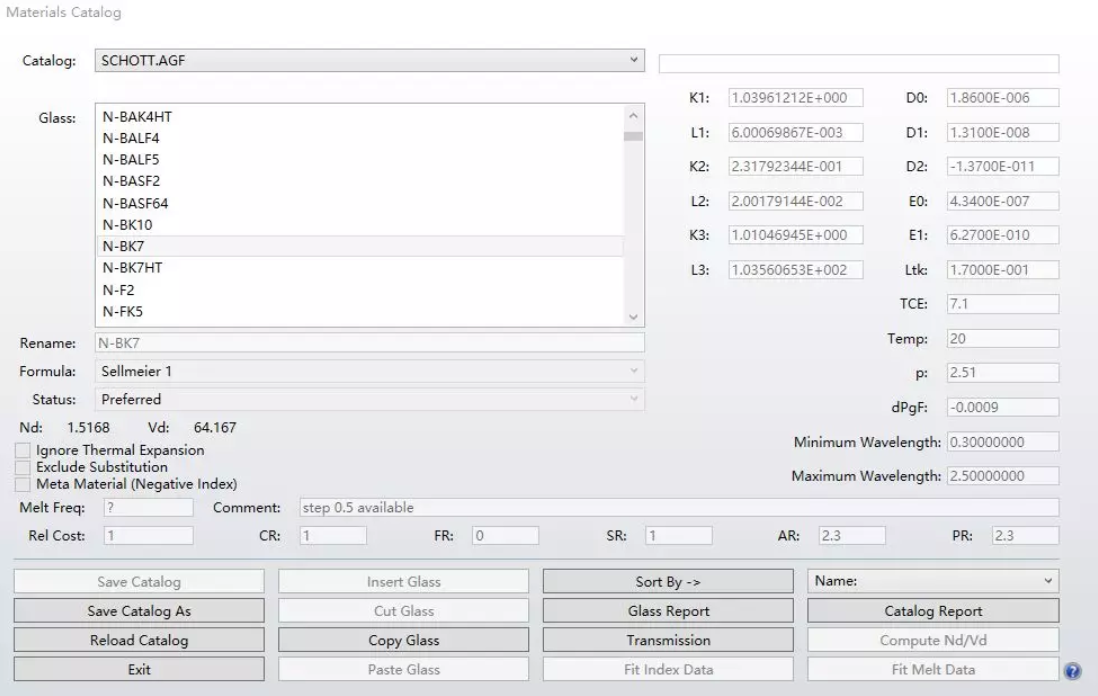

如果您想提供玻璃材料數據隨OpticStudio更新一起發布,您可以先通過數據庫 (Library) > 材料庫 (Materials Catalog) > 將玻璃庫另存為 (Save Catalog As)生成一個新的材料庫文件。您可以點擊剪切玻璃 (Cut Glass) 將原有不需要的材料數據從您復制的材料庫中刪除,并點擊插入玻璃 (Insert Glass) 生成新的玻璃材料。

您可以提供以下數據:
·材料色散數據,可以選擇多種色散模型
·材料透過率數據,用于光線在材料內傳播的計算
·熱膨脹數據
·玻璃選擇數據
其中玻璃選擇數據可以更好的幫助透鏡設計者在設計過程中選擇正確的透鏡。該數據包括:
·玻璃材料狀態,該狀態為標準 (Standard)、首選的 (Preferred)、廢棄的 (Obsolete)、特殊的 (Special)、熔融 (Melt)之一。需要特別注意的是,玻璃材料永遠不會從數據庫中刪除:如果一種材料已經不再生產了,那該種材料應該標記為廢棄的而不是刪除。這會確保用戶總能正確的打開他們的文件,并使用正確的色散數據。一般情況下,材料庫不使用特殊的和熔融兩種標記,這是使用者在其他用途下用于標記修改使用的。
·其他玻璃選擇數據,包括參考成本 (Relative Cost)、環境穩定性 (Climate Resistance, CR)、耐腐蝕性 (Stain Resistance, SR)等。如果您不提供這些數據,使用者將不會知道特殊使用環境對材料的影響,因此有可能會忽略掉一種有用的材料或使用的材料在一些情況下并不穩定。
·每種材料的標注 (Comment),提供更多有關材料的信息:一般會包括“用于替換廢棄的材料XXX”或“較高的紫外透射率”等。
更多信息請查看用戶手冊。
小結
如果您希望您公司的數據隨OpticStudio版本更新一同發布,請將數據以正確的格式發送至support@ueotek.com。
