前言

Zemax OpticStudio中，我們經常需要讀取一些表面Sag。在序列模式中，我們可以通過操作數SAGG或者在Analyze > Surface > Surface Sag得到表面Sag。但是在非序列模式中讀取表面Sag的過程會稍微復雜一些。主要原因在于序列模式中的表面都是通過單個方程計算的，這種方程主要描述了表面與頂點切平面之間的距離。但是非序列模式中，對象均為三維物體（可以是任意復雜的形狀），可通過Object Viewer來查看物體，但物體表面Sag數據又取決于查看物體的角度。

本文我們將介紹如何使用操作數NSRA 得到光源發出的一條光線與物體交點的位置（沿局部Z軸方向）信息。我們需要做的就是調整光源坐標，然后將該光線和物體的交點Z軸坐標讀取出來，即可得到完整的Sag信息。

使用Universal Plot 3D計算

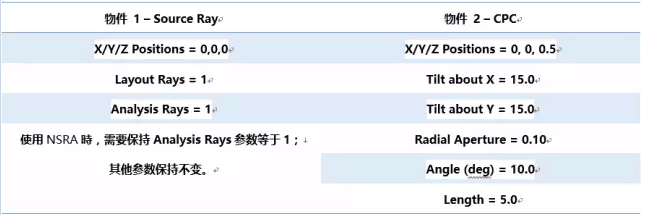

舉例說明，假設我們需要知道一個CPC物體的表面Sag。非序列元件編輯器中我們一共定義了兩個物體。具體數值如下：

注：CPC為Compound Parabolic Concentrator

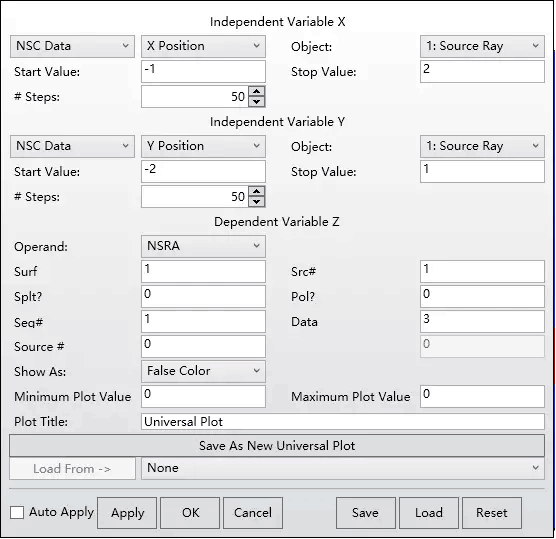

打開Analyze> Universal Plot >2D>New，具體設定如下：

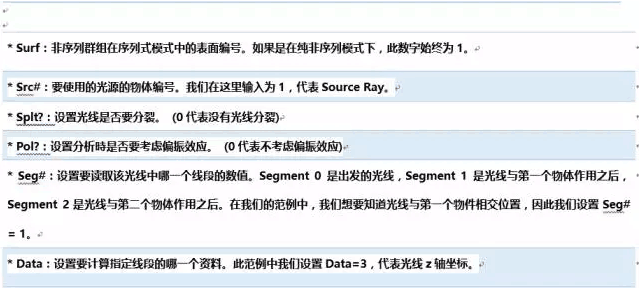

X軸設置為物體1(Source Ray)的X Position，該值從-1到2步數為50份；Y軸設置為物體1的Y Position，該值從-2到1步數為50份。Z軸則為操作數NSRA的數值。操作數NSRA的參數設置如下：

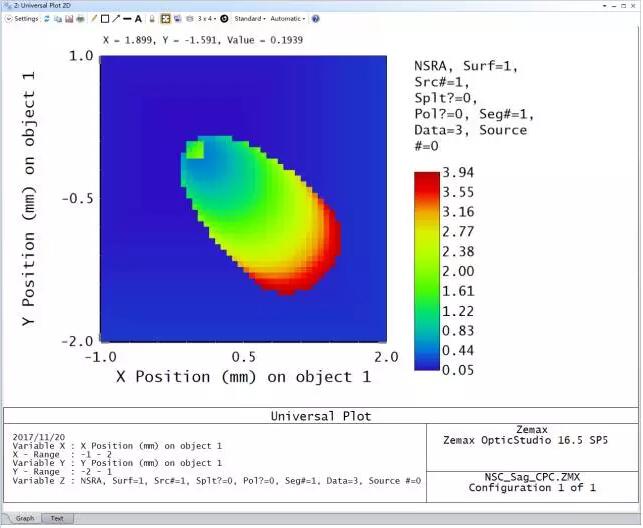

點擊OK可以看到下面的偽彩圖，其中CPC的Z坐標是X和Y的函數。

計算該圖時，Source Ray的X、Y坐標分別在-1到2以及-2到1之間變化，系統會自動計算該范圍內光線與CPC交點Z坐標。點擊Text就可以得到完整的數值資料。

如果需要得到物體不同方向上的Sag，則可以直接指定該物體的Tilt About X/Y/Z，再重復上面的操作。

使用ZPL宏計算表面Sag

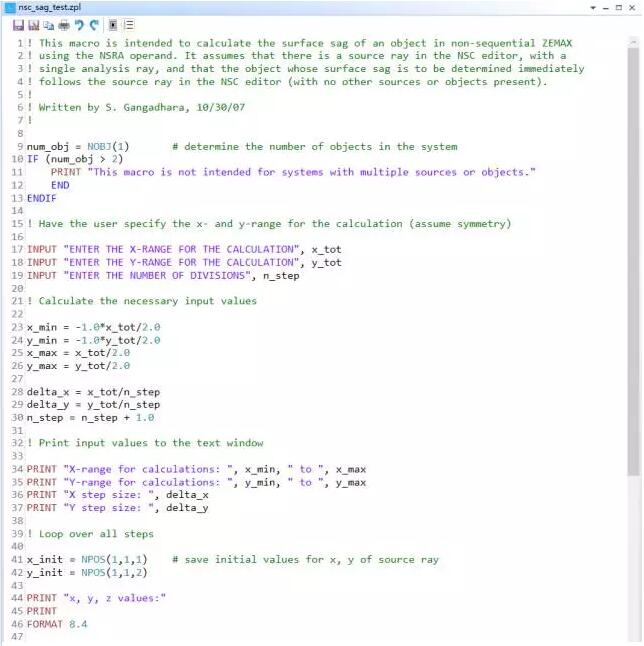

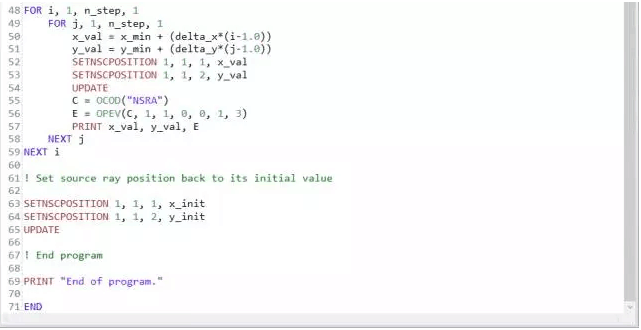

表面Sag的計算可以使用ZPL宏自動計算，代碼如下：

在這個宏中，要求輸入光源移動的X、Y軸的范圍以及掃描時的步數，這和我們在Universal Plot 2D中輸入的參數一樣。

然后通過SETPOSITION關鍵詞使光源的位置進行上述范圍的變動，再通過NSRA計算光線與物體交點的Z的坐標位置。在宏中讀取NSRA時，我們還需要使用OCOD以及OPEV兩個關鍵詞。Source Ray的初始位置可以通過NPOS讀取，當宏執行完畢之前，會再次把Source Ray移回到初始位置。當然，關于以上說明都可以在Help文檔中找到。

本文計算出的X、Y、Z坐標如下：

總結

操作數NSRA可以和Source Ray共用來計算非序列物體的表面矢高（Sag）。有兩種方法可以完成此操作：使用Universal Plot 2D、使用ZPL宏

不管使用哪一種方法都可以明確指定步進，進而可以得到任意分辨率的表面sag。
