ZEMAX | 如何編寫 ZPL 宏：計算環帶垂軸色差
本文介紹如何使用 Zemax 編程語言 (ZPL) 創建宏來計算和繪制用戶自定義的性能指標。在本示例中，系統的環帶垂軸色差 (Zonal Transverse Chromatic Aberration, ZTCA) 將被分析。在解釋了需要使用的基本算法之后，本文將描述如何將宏通用化以允許用戶進行更加靈活的使用，包括用戶輸入和錯誤捕獲。（聯系我們獲取文章附件）
簡介
假設我們要計算系統的環帶垂軸色差 (ZTCA)。ZTCA 作為光瞳區域的函數，定義為兩個波長在像平面上的光線高度差
ZTCA = YF - YC
基本算法如下：
1、定義步進式光瞳區域
2、對應追跡每個波長的邊緣光線
3、減去 y 坐標
4、輸出結果
我們建議在編寫 ZPL 宏時將采用以下編程規范，使宏更易于閱讀：
· 將所有變量寫成小寫形式
· 將所有 ZPL 函數和關鍵字寫成大寫形式
· 對IF和FOR循環采用文本縮進
· 賦予變量有意義的名稱 （例如 ray_angle 而不是 a）
· 使用描述性注釋（例如使用 ! 或 #）
為了使宏更易于閱讀，OpticStudio 具有內置的文本編輯器，將語法突出顯示：
初版宏的編寫
對于此示例，我們將使用示例文件

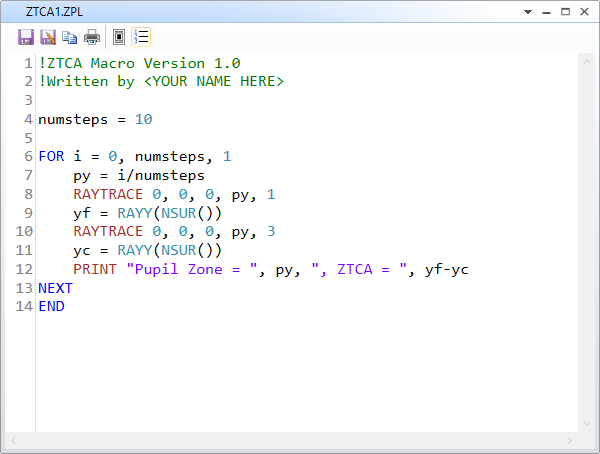

輸入以下代碼，以根據之前描述的算法流程來計算環帶垂軸色差 (ZTCA) ：

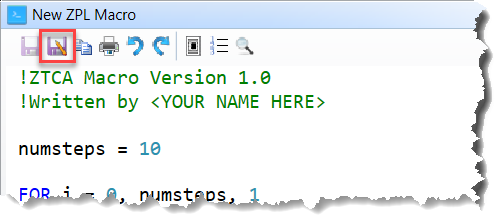

使用功能區上的第二個按鈕將宏另存至

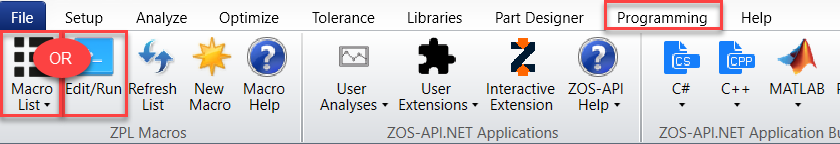

然后，從“編程 (The Programming tab) ”選項卡中，從“宏列表 (Macro List) ”下拉菜單中選擇已保存的宏，或者從“編輯/運行 (Edit/Run) ”中選擇它，然后單擊“運行 (Run) ”。

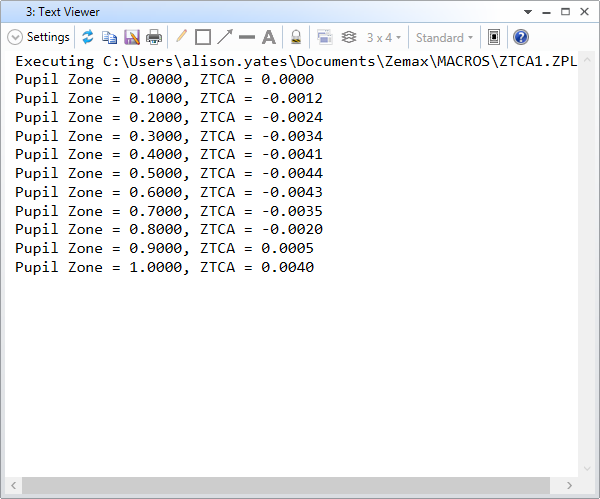

運行宏時，將出現一個新的文本窗口，其中包含宏的輸出。在本示例中，輸出結果為環帶垂軸色差 ZTCA ，作為光瞳區域的函數：
請注意，此宏文件需要基于許多假設，確保宏能夠正常運行：
· 邊界波長是 1 和 3
· 步進數為 10
· 它僅計算軸上視場的環帶垂軸色差 ZTCA
· 無錯誤檢查功能
如果只有一個波長怎么辦？
讓我們改進宏，使其可以與其他文件一起使用。
通用宏的編寫 用戶自定義的步進數

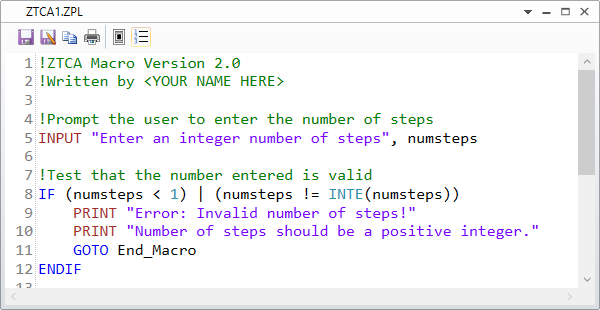

我們可以使用 INPUT 關鍵字提示用戶輸入步進數，而不是使用固定值 10。在宏的開頭，刪除賦值“numsteps = 10”并按如下方式使用 INPUT ：

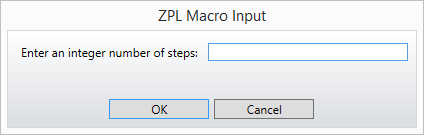

運行宏時，“ ZPL 宏輸入 (ZPL Macro Input) ”窗口將出現：
IF 語句通過函數 INTE() 測試 numsteps 是否為正整數，該函數將會對數值進行四舍五入。 GOTO 命令 OpticStudio 使用指定的 LABEL 命令將程序跳至某一行（向前或向后）。在這種情況下，我們使其跳到程序的結尾：

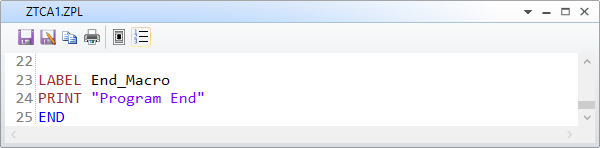

盡管 END 在使用子例程時才被嚴格要求，但是使用它來指示宏的執行在何處終止是一個良好的編程習慣。
適應不同的波長

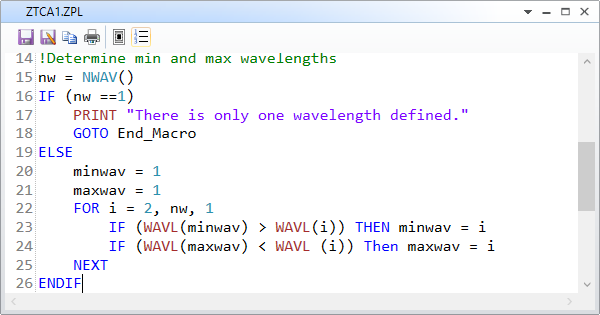

接下來，我們可以要求宏確定臨界波長（最小和最大），并將其用于光線追跡中。如果文件中僅定義了一個波長，我們也可以要求宏返回錯誤消息：
現在，用于光線追跡的波長是 minwav 和 maxwav，因此在 FOR 循環中，將行：
RAYTRACE 0, 0, 0, py, 1
RAYTRACE 0, 0, 0, py, 3
用以下兩行替換：
RAYTRACE 0, 0, 0, py, minwav
RAYTRACE 0, 0, 0, py, maxwav
錯誤檢查

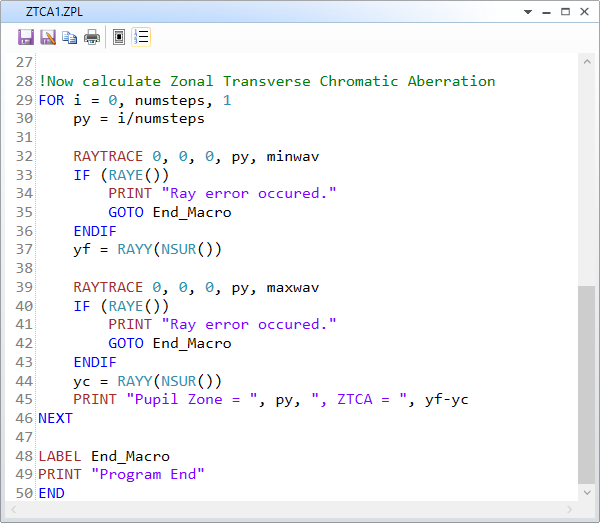

最后，我們可以使用 RAYE() 檢查光線追跡期間的錯誤。因此，代碼變?yōu)椋?
將宏另存為 ZTCA2.ZPL 并測試代碼正確性，確保您測試了每種錯誤情況：
· 用戶定義的步進 < 1 或非整數
· 僅1個波長
· 光線錯誤

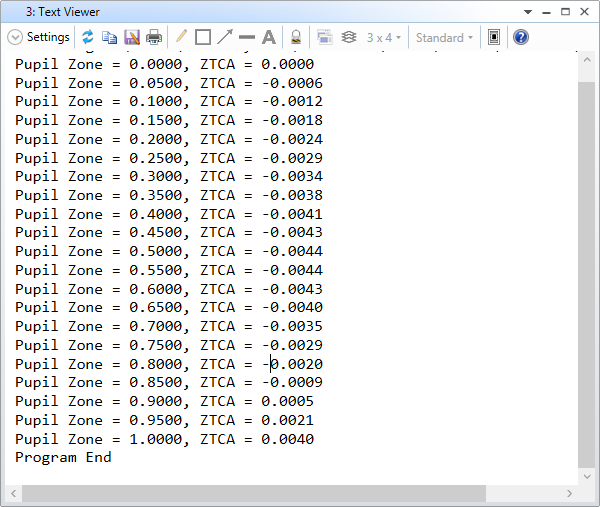

以下是20個光瞳區域的宏輸出：
錯誤檢查
除了輸出數據外，我們還可以使用 PLOT 或 PLOT2D 關鍵字來繪制數據。 PLOT 支持一個自變量和一個因變量，而 PLOT2D 支持兩個自變量和一個因變量。這兩個關鍵字都允許用戶充分控制繪圖格式，例如：
· 標題，坐標軸圖例
· X,Y 軸刻度
· 注釋
· 數據點和擬合線：顏色、樣式、大小
· 窗口縱橫比
為了能夠繪制數據，首先需要聲明兩個數組變量：一個用于光瞳坐標，一個用于環帶垂軸色差 ZTCA。在用戶輸入和錯誤檢查代碼之后添加數組聲明：
DECLARE pupil, double, 1, (numsteps + 1)
DECLARE ztca, double, 1, (numsteps + 1)
然后，在主循環內，您需要將值存儲在先前聲明的數組中，而不是將其輸出到屏幕上。 這意味著將此行：
PRINT "Pupil zone = ", py, " ZTCA = ", yf-yc
用下兩行替換：
pupil(i+1) = py
ztca(i+1) = yf-yc
最后，在主循環之后添加代碼以創建繪圖：
PLOT NEW
PLOT BANNER, "ZTCA vs Py"
PLOT TITLE, "Zonal Transverse Chromatic Aberration"
PLOT TITLEX, "Normalized Pupil Coordinate (Py)"
PLOT TITLEY, "ZTCA (mm)"
PLOT RANGEX, 0, 1
PLOT RANGEY, -0.005, 0.005
PLOT DATA, pupil, ztca, (numsteps + 1), 1, 2, 0
PLOT GO
PLOT DATA 用于定義要繪制的一系列數據點。它需要以下參數：
x_array, y_array, #points, color, style, options
在本例程中顏色 1 = 藍色 (Color 1 = blue), 樣式 2 = 虛線 (style 2 = dashed), 可選項 0 = 無數據點標記 (option 0 = no data point markers)。
PLOT 語法的完整說明可以在幫助文件部分的編程選項卡 (The Programming Tab) > 關于 ZPL (About the ZPL) > 關鍵字（關于zpl） (KEYWORDS (about the zpl) ) > 繪圖 (PLOT) 中進行了描述。

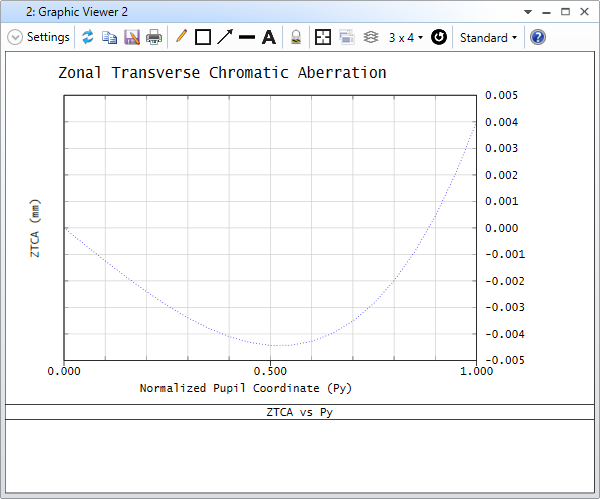

現在將宏另存為 ZTCA3.zpl 并運行它。該宏將產生以下繪圖：
