ISO 元件制圖( ISO Element Drawing )能夠?qū)τ糜谏a(chǎn)的系統元件進行詳細說明。本文對該工具進行了概述，并將其用于單透鏡。(聯系我們獲取文章附件)

簡介

為了對用于生產的元件進行詳細說明，光學工程師需要向制造商提供一些信息，如元件半徑、厚度、材料、直徑等，以及所有相關的公差。ISO 元件制圖可用于創建符合 ISO 10110 標準的單個表面、單透鏡或雙膠合透鏡的圖紙。由于該標準廣泛應用于光學制造行業，因此該輸出圖紙非常適合在光學制造中使用。

ISO 元件制圖簡介

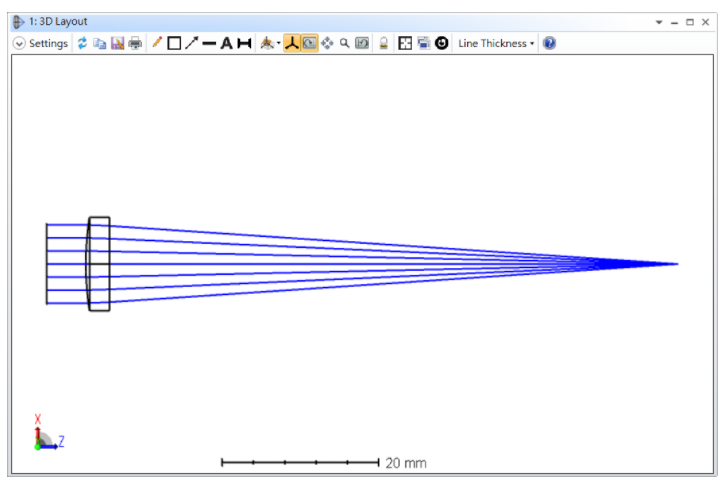

本文將 ISO 元件制圖工具用于單透鏡。該工具的輸出是元件的截面圖，以及物理特性和公差的相關信息。本文附件中包含文中所使用的文件，該系統是焦距為75mm的單透鏡，且其公差已經確定。

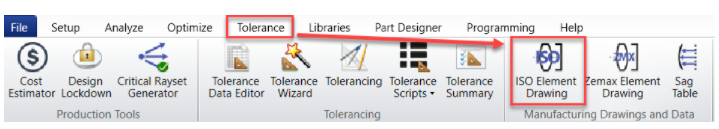

ISO 元件制圖位于公差 ( Tolerance ) 選項卡下的加工圖紙與數據 ( Manufacturing Drawing and Data ) 部分。

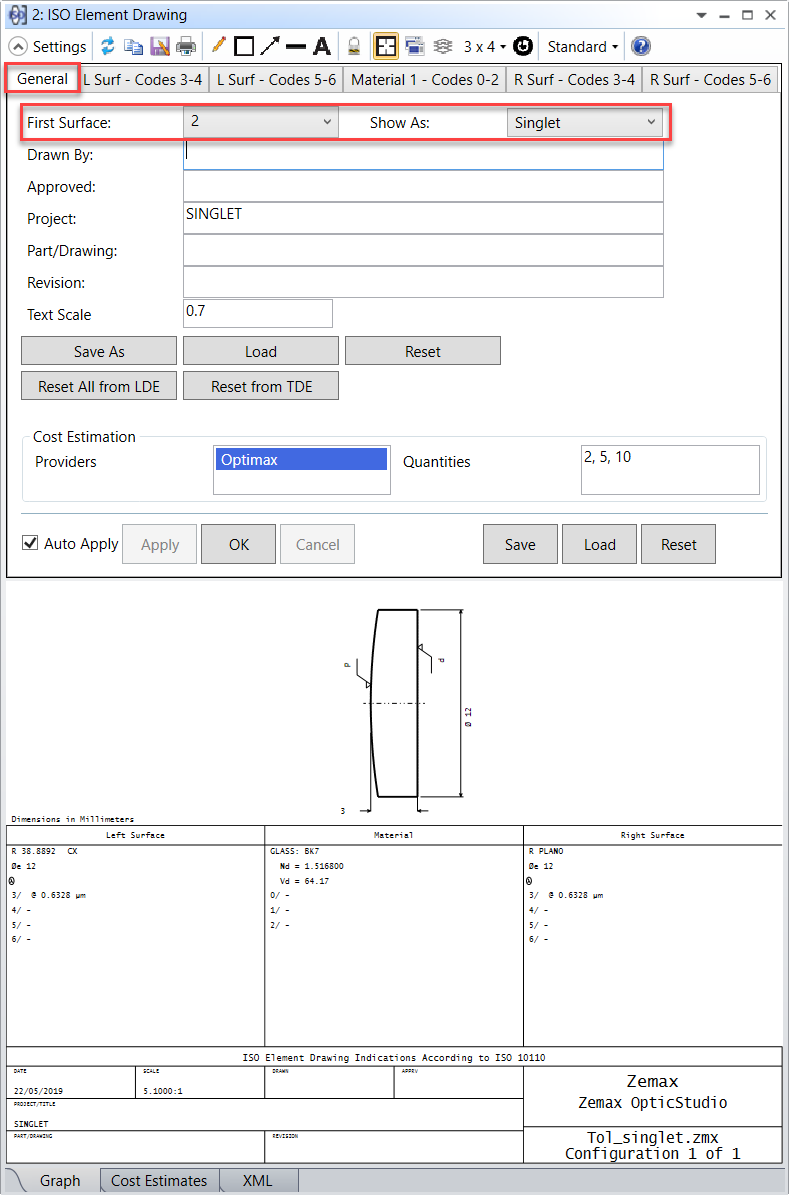

首先，展開此工具的設置，并在常規 ( General ) 選項卡中選擇要繪制的元件的起始面；然后，選擇元件類型：表面、單透鏡或雙膠合透鏡。在本例中，元件位于第二個表面，為單透鏡。

除了常規選項卡之外，請注意元件的每個表面（在本例中為左表面和右表面）將各有兩個選項卡，用戶可以輸入與 ISO 10110 制圖代碼3-4和5-6對應的數據?！按a3-4 ( Codes 3-4 )”包括曲率半徑 ( Radius )、圓錐系數 ( Conic )、有效直徑 ( Effective Diameter )、直徑( Diameter )、直徑（平的）( Diameter ( flat ) )、膜層 ( Coating )、面形和中心公差 ( Form and Centering Errors )?！按a5-6 ( Codes 5-6 )”包括瑕疵 ( Imperfections )、激光損傷閾值 ( Laser Damage )、質地 ( Texture )、倒角 ( Chamfer ) 和其他表面規范。

請注意，一些元件特征是在運行該工具時預先填充的，因為在默認情況下，鏡頭數據編輯器( Lens Data Editor ) 中可用的數據會自動復制到 ISO 元件制圖中。

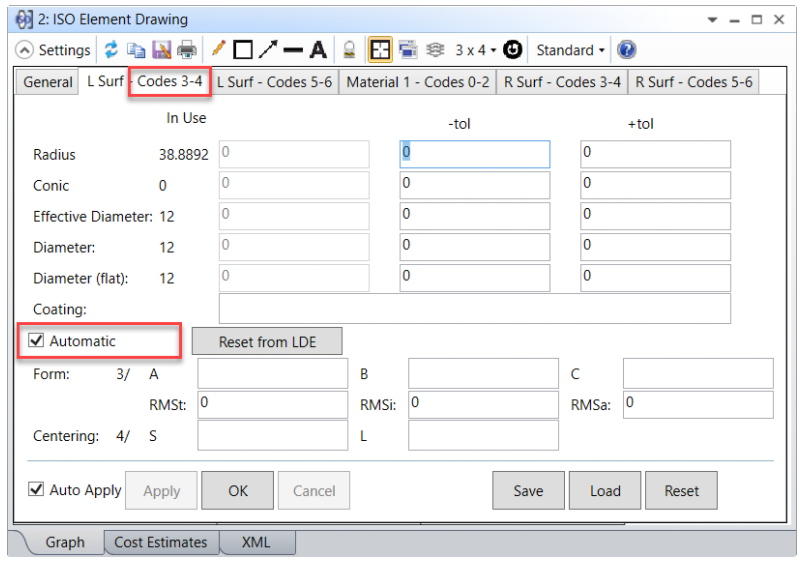

可通過不勾選自動按鈕，在需要時覆蓋代碼3-4選項卡中的數據：

其他的表面和材料特性需要用戶進行適當填寫。

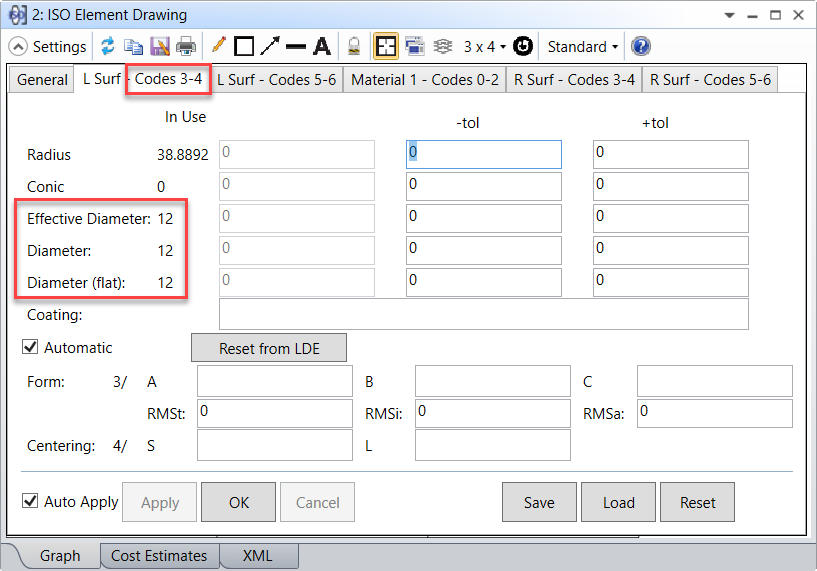

請注意，ISO 元件制圖與鏡頭數據編輯器中的直徑命名慣例不同。OpticStudio 高級版和專業版中的直徑與 ISO 元件制圖中直徑的對應關系如下：

· 有效直徑 = 鏡頭數據編輯器中凈口徑 ( Clear Semi-Diameter )或半直徑 ( Semi-Diameter ) 值的兩倍

· 直徑 = 鏡頭數據編輯器中凈口徑或半直徑+延伸區 ( Chip Zone) 值的兩倍

· 直徑(平的) = 鏡頭數據編輯器中機械半直徑 ( Mechanical Semi Diameter ) 值的兩倍

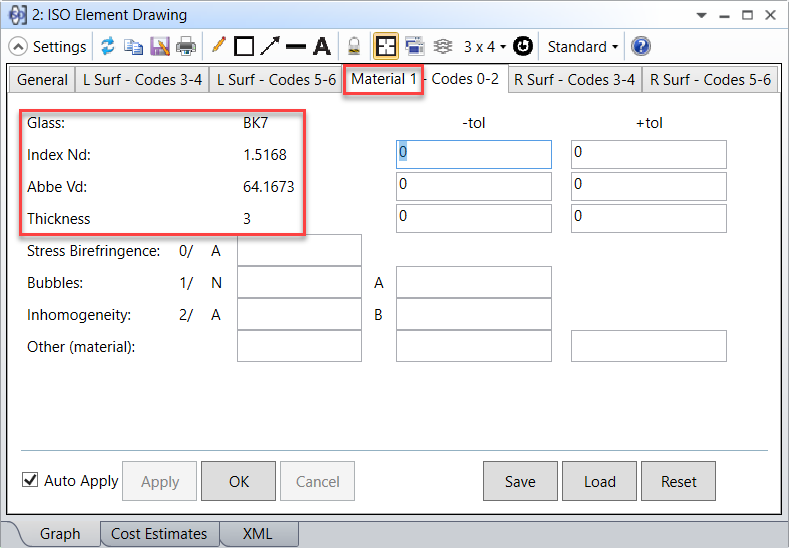

如果使用 ISO 元件制圖繪制單透鏡或雙膠合透鏡，將會出現每個元件的“材料 ( Material )”選項卡。這個選項卡包括的材料屬性：玻璃的名稱、折射率、阿貝數、厚度、應力雙折射 ( Stress Birefringence )、氣泡度 ( Bubbles )、各向異性 ( Inhomogeneity )和其它材料規格。

有關 ISO 元件制圖中使用的 ISO 10110 符號和制圖代碼的詳細說明，請參閱“幫助文件”的相關部分，也可通過點擊：公差 ( Tolerance ) 選項卡>加工圖紙與數據 ( Manufacturing Drawings and Data )組> ISO 元件制圖 ( ISO Element Drawing ) 查看。

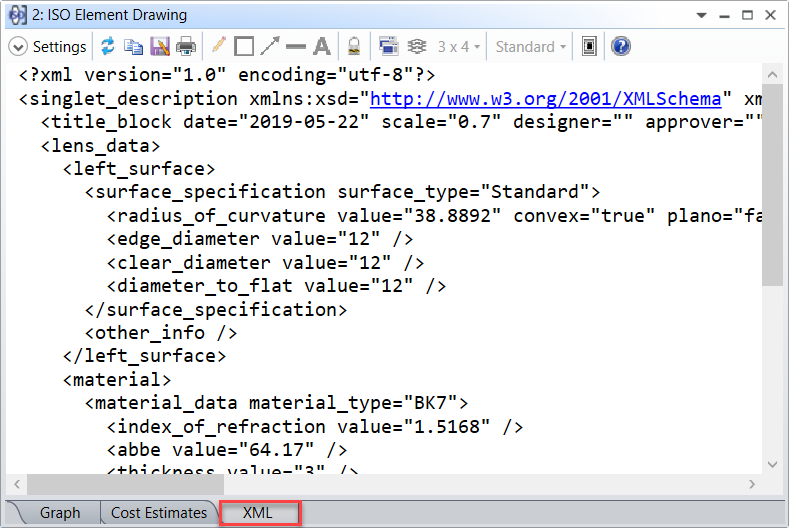

注意，對于單透鏡元件，OpticStudio 將生成 XML 文件輸出，以便于共享 ISO 10110 數據。XML 輸出可以在 ISO 元件制圖窗口底部的“XML”選項卡看到。

在 XML 輸出中，元件和屬性是根據 ISO 元件制圖設置對話框和鏡頭文件的其他數據中輸入的值來填充的。可以使用常規選項卡的“另存為 ( Save As )”按鈕將 XML 輸出數據保存到文件中。

ISO 元件制圖的公差數據

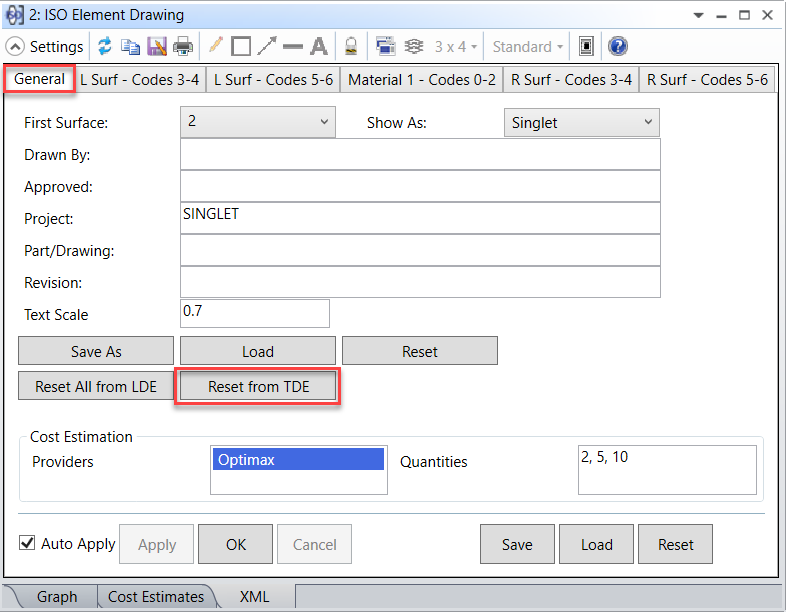

可以通過手動填充 “- tol” 和 “+ tol” 列，以及相關的公差項（如面形公差），在ISO元件制圖設置中直接輸入公差數據。但是，如果您已經完成了公差分析，則已經在公差數據編輯器 ( Tolerance Data Editor ) 中指定了公差。在這種情況下，只要在常規選項卡中單擊“從 TED 重置 ( Reset from TDE )”，就可以從公差數據編輯器導入公差。

按下“從 TED 重置”時，表面半徑、面形、傾斜和偏心、材料厚度和折射率的公差都從公差數據編輯器中導出。注意，只考慮操作數 TRAD、TCUR、TFRN、TCON、TTHI、TIND、TABB、TSTX、TSTY、TSDX、TSDY、TIRR、TEZI 和 TWAV。如果沒有某公差項的公差數據，在 ISO 元件制圖設置中就會將其設為零，并且不會出現在制圖中。

下面是示例文件中使用的公差操作數列表，以及在 ISO 元件制圖輸出中轉換的公差。

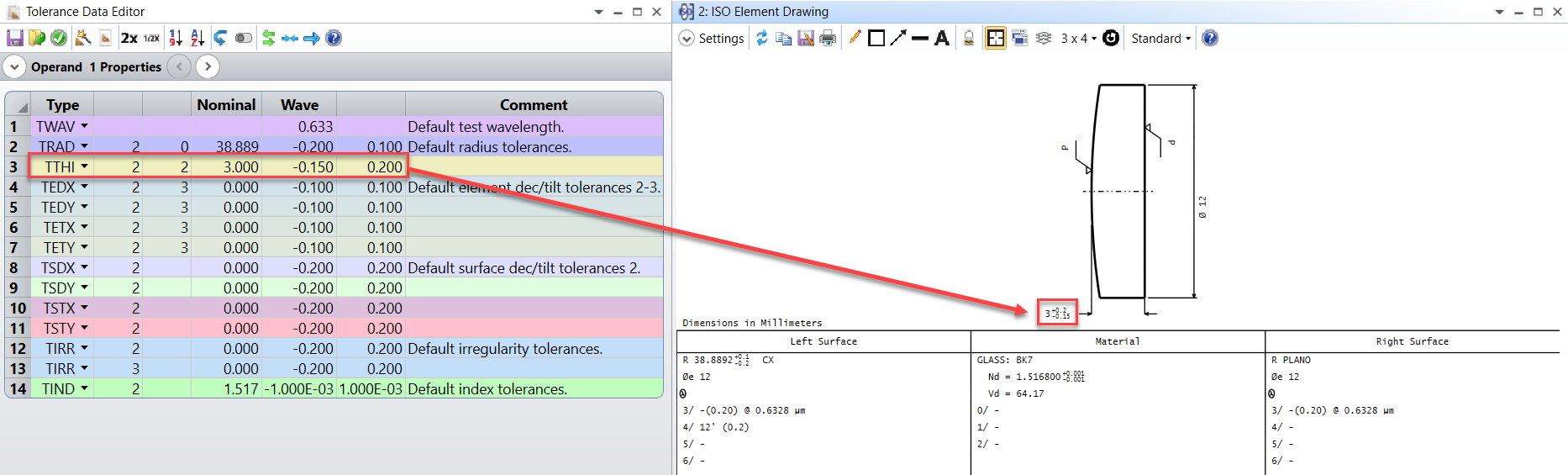

1、 TTHI 是厚度公差，因此與表面的相對位置有關，在本例中表示單透鏡厚度的公差，在 ISO 元件制圖的材料選項卡中出現。在輸出的圖紙中，此公差顯示在輸出的截面圖中，指定了厚度。

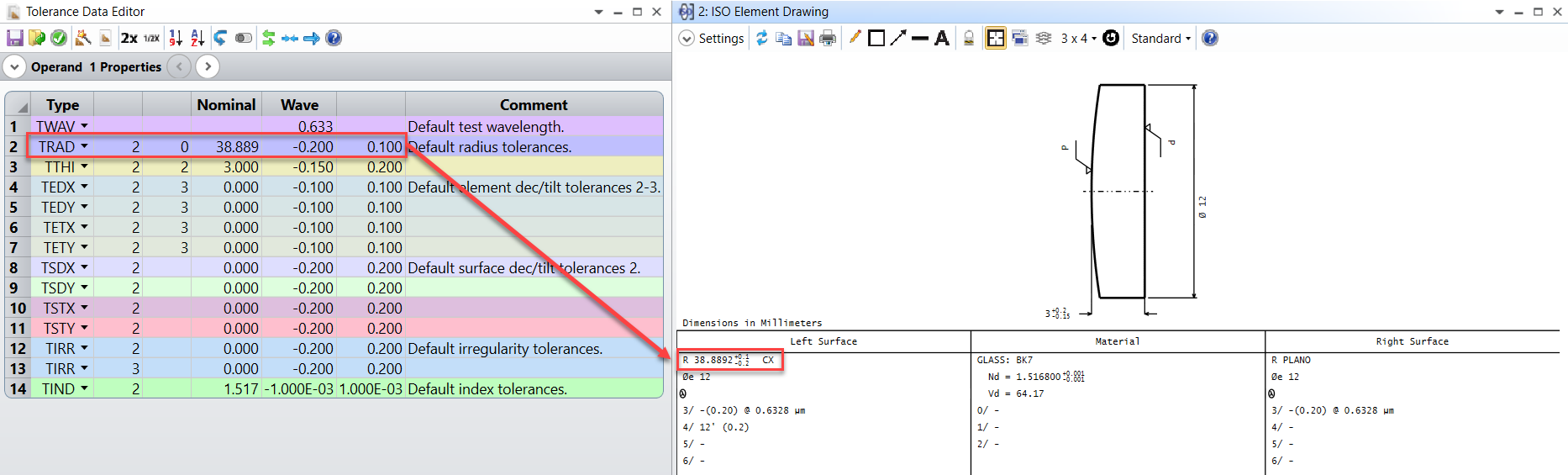

2、TRAD 用于表示曲率半徑公差，因此它出現在 ISO 元件制圖的代碼 3-4選項卡中。在輸出的圖紙中，此公差顯示在表面屬性相關參數的第一行，指定了半徑的值。

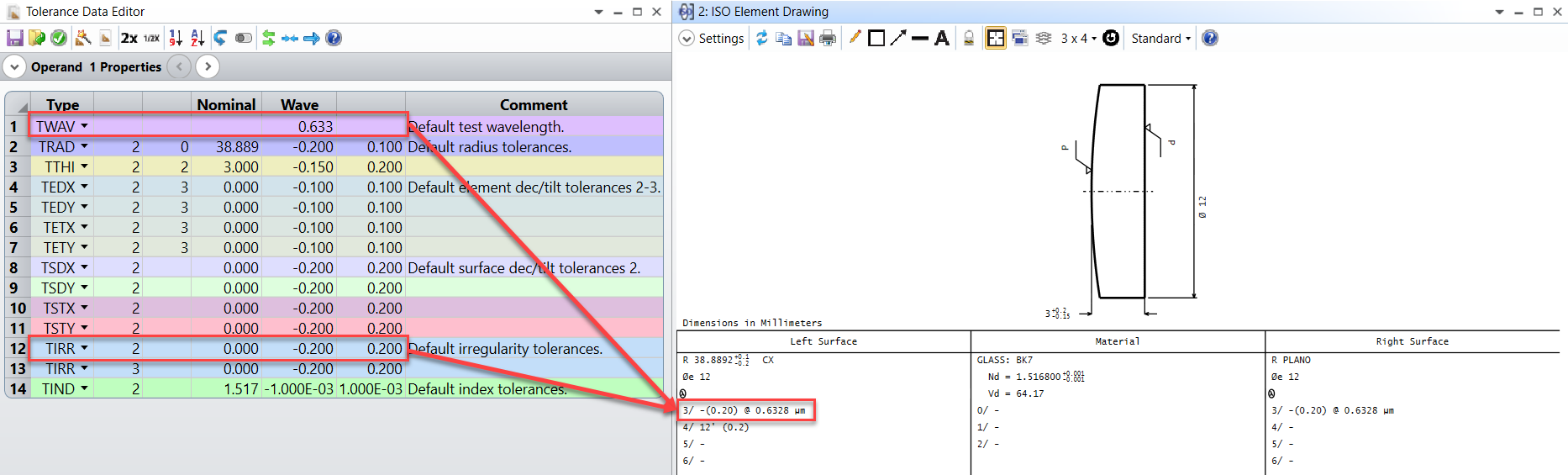

3、TIRR 表示表面不規則度公差，它也出現在 ISO 元件制圖的代碼 3-4選項卡中。在輸出的圖紙中，此公差顯示在表面屬性相關參數的“3/”條目中，它表示面形公差。注意，TIRR操作數是在測試波長（通過 TWAV 操作數指定）下給定的，因此測試波長也與不規則度值相關。

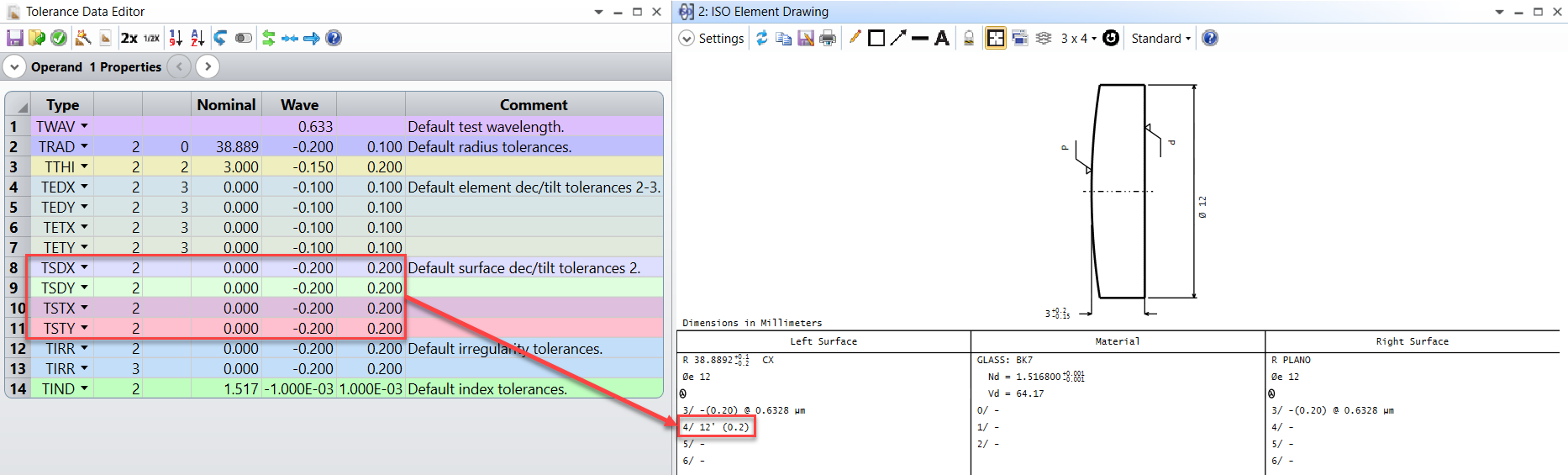

4、TSDX 和 TSDY 表示 X 和 Y 方向的表面偏心公差，而 TSTX 和 TSTY 表示 X 和 Y 方向的表面傾斜公差。這些操作數也出現在ISO元件制圖的代碼 3-4選項卡中。在輸出的圖紙中，這個公差顯示在表面屬性相關參數的“4/”條目中，它表示中心公差。需要注意的是，TSTX 和 TSTY 是以度為單位表示的，而 ISO 元件制圖輸出是以弧分為單位表示的。

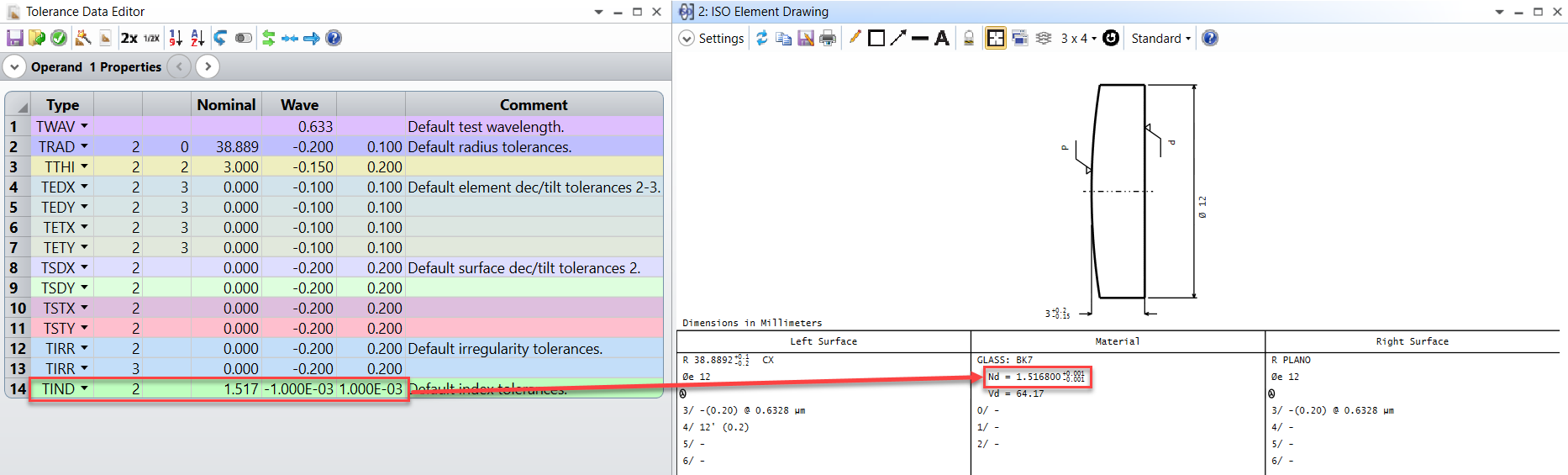

5、TIND 表示折射率公差，在 ISO 元件制圖的材料選項卡中。在輸出的圖紙中，此公差顯示在材料屬性相關參數的第二行，也顯示折射率值。

最后，請注意，公差操作數 TEDX、TEDY、TETX 和 TETY（表示元件的偏心和傾斜）在 ISO 元件制圖中沒有出現。這些是裝配公差，單個元件的制圖不指定這些公差。

關于以上描述的公差操作數的更多詳細信息，可以在幫助文件的相關部分查看，也可以通過點擊：公差 ( Tolerance ) 選項卡>公差分析 ( Tolerancing ) 組>公差數據編輯器 ( Tolerance Data Editor ) >公差操作數 ( Tolerance Operands ) 查看。
