簡介

根據麥克斯韋方程式，光線入射球型粒子會產生散射的現象，而米氏散射理論為此提供了解析解。此理論可推廣至任意大小的粒子，因此可適用在所有"粒子半徑對入射波長比"的情況。這對于模擬白云中的散射現象1時很有幫助，同時也有助于解釋光線入射特定物質，如牛奶和生物組織時所產生的變化。在 OpticStudio 的非序列模式中，我們可以用體散射（bulk scattering）的追跡方式建立這類的模型。此外，Bohren 和 Huffman 的研究為此現象的模擬提供了計算的依據。

這篇文章將說明模型在模擬系統中的表現，同時也會以一個大氣中的散射現象作為例子，此模擬將運用到米氏理論的 DLL 。

參數模擬

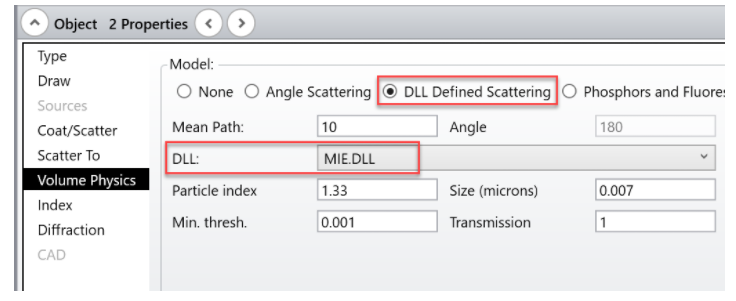

為了在非序列模式中的對象上套用米氏散射分布的設定，如下圖所示，我們需先開啟該物件的屬性字段（Object Properties），并在下方的 Volume Physics 項目中勾選 DLL 定義散射（DLL Defined Scattering），最后在 DLL 字段選擇 MIE.DLL。

為了使這個 DLL 正常運行，我們需要輸入5項參數。

折射系數

我們在這個字段設定散射粒子的折射系數（實數部分），而環境介質的折射系數，則是在材質（Material）欄位設定。若在粒子與環境有相同折射系數的情況下（或兩者的差異在10-6以下），則此時粒子無法自環境中被區分，散射的現象將不會發生。另外，當粒子的折射系數被設定小于0.0，此時也不會有散射發生，DLL 將會被忽略。

尺寸（微米）

此處指的是球型粒子的半徑大小。若數值被設定為≤ 0.0，則不會有散射現象發生，DLL 將被忽略。半徑的最大值將取決于標準化的球體大?。▁ = 2πrn/λ，n為環境的折射率），一般情況下默認為1934。若數值超過此數值，則散射不會發生。對于如此大的球體粒子，直接在 OpticStudio 中模擬球體本身會是一個較理想的方式，不建議使用球體的等效散射分布設定。

密度和平均自由路徑

散射粒子在對象中的密度。若數值小于0.0，則散射不會發生，DLL 會被忽略。若數值大于0.0，則此時程序會將數值搭配散射截面（σs）進行計算，最后求得散射平均自由路徑（mean-free path）為λmfp = 1/nsσs。若密度等于0.0，則此時的平均自由路徑會與上方"平均路徑（Mean Path）"欄位等值。而當密度大于0.0時，平均路徑的數值將被忽略。此外，若平均路徑的數值為0，則 DLL 將被忽略。注意，平均路徑字段無法輸入負值。

最小閾值

OpticStudio 中的散射計算會涉及機率密度函數（Probability density function）的積分。一般而言，在極坐標（polar direction）上積分的范圍是由0到π，在方位角（azimuthal direction）上取0到2π。但對于分布較集中的情形而言，計算積分的過程會涵蓋大量機率為零的范圍，減低計算過程的效率。為了解決這樣的問題，通過修改最小閾值，我們可以降低極坐標積分的上限。此上限值是由機率分布峰值中一小部分區域在極坐標空間中的位置所決定。舉例而言，假如我們將最小閾值設定為0.01，則此時極坐標積分的上限就會是機率分布為0.01的位置坐標乘以峰值的機率。若輸入值小于≤0.0或者≥0.5，則數值將會變?yōu)轭A(yù)設的0.001。

我們必須審慎看待最小閾值的設定。一般來說，在粒子較大的案例中，機率分布會更集中。設計者為了得到更好的結果，可能會將最小閾值設為更大的數值。但由于散射計算中的角分辨率為定值（0.1度），所以當機率分布更加集中時，相鄰角度的機率變化會更加劇烈。因此在這個案例中，為了確保能有足夠的數據點用于積分，降低最小閾值是必要的。

我們可以通過比較模擬結果的方式找到合適的最小閾值。輸入值由0.01開始，并逐次將前一次的數值乘上0.1。若發現結果產生明顯的變化，則繼續遞減數值直到結果收斂。當我們得到這個最佳值后，可以發現往后即使再減少最小閾值也無法增加計算的準確性，只是徒然的增加運算時間而已。

透射率

這是一個衰減因子，可降低任何經歷散射事件的光線的強度。當射線散射在散射體積內時，其強度乘以此因子。例如，如果傳輸設置為 0.89，則散射射線的強度將是散射前強度的 0.89 倍。此因子允許用戶考慮散射球體中能量的吸收。背景介質中能量的吸收將由卷"材料"列中指定的材料的傳輸屬性確定。

雖然散射粒子折射指數的假想成分會影響吸收——這可以以傳輸輸入 DLL 為特征——該組件也會影響散射的概率分布。但是，只有當假想組件的大小為 +10-2 或更大，對應于高度吸收粒子時，概率分布才會受到影響。因此在模擬米氏散射時，我們可以先忽略折射系數虛部造成的影響。

額外考量

最后，DLL 中不會使用到"角度"這個參數，但如果將這個參數值設為≤ 0.0或> 180.0，則散射的現象不會發生（DLL 將被忽略）。

米氏散射的分布主要由兩個無因次的參數所描述：散射粒子和背景介質的折射率比值（m =nparticle /nbackground）以及歸一化的球體尺寸（x =2πrnbackground/λ）。米氏散射的分布會以每一對（m， x）為目標進行計算，一旦完成這些計算的過程，且結果儲存在內存中之后，則任意數量的光線就可被用于追跡。DLL 至多可儲存10，000對的（m， x）值。一旦超過這個上限，則系統不會再儲存任何的米氏散射數據，其余的（m， x）輸入將不會產生散射的現象。對于大多數的用戶而言，10，000的輸入上限值是非常足夠的。

范例：大氣中的散射現象

接下來我們會使用一個簡單的范例驗證米氏散射的程序（聯系我們獲取文章附件中的范例）

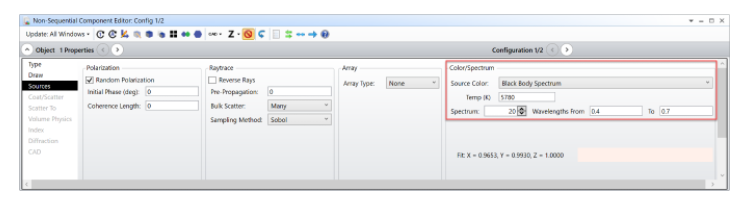

在范例中，我們使用一個橢圓光源（Source Ellipse）模擬太陽，光源的光譜分布由它的黑體溫度決定。

如上圖，我們將溫度設為 5780 K 以模擬太陽的表面。

同時使用矩形對象代表大氣環境，我們可以發現大氣的顏色是由顏色探測器（Detector Color object）所決定。我們使用另一個顏色探測器觀察太陽的光譜信息。注意，這個示例的結果并未按比例尺繪制，只是單純的展示如何將米氏散射的程序于系統中進行模擬。

范例中的系統包含了兩個不同的結構，在結構1中，對象的參數是依據瑞利極限（Rayleigh limit）的條件進行設定的，確保 DLL 可以產生符合預期的散射現象（此時歸一化的球體尺寸<< 1）。

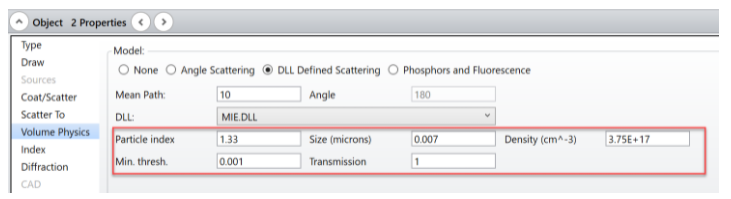

在粒子折射率方面，我們以1.33表示水的折射系數。此外，我們將矩形對象的材質字段留白，代表該物件可視為空氣。由此，我們建立了光線因空氣中的水滴而發生散射的等效模型。

每個水滴的大小為7 nm。對可見光波長（介于0.4至0.7之間）而言，因此歸一化的球體大小介于0.063和0.11之間（<< 1，符合瑞利極限的條件）。而粒子密度方面，我們需要設定適當?shù)臄?shù)值，使系統的平均自由路徑可保持約幾毫米長（這項數據并不會顯示在結果中，但會受到程序變更的影響）。

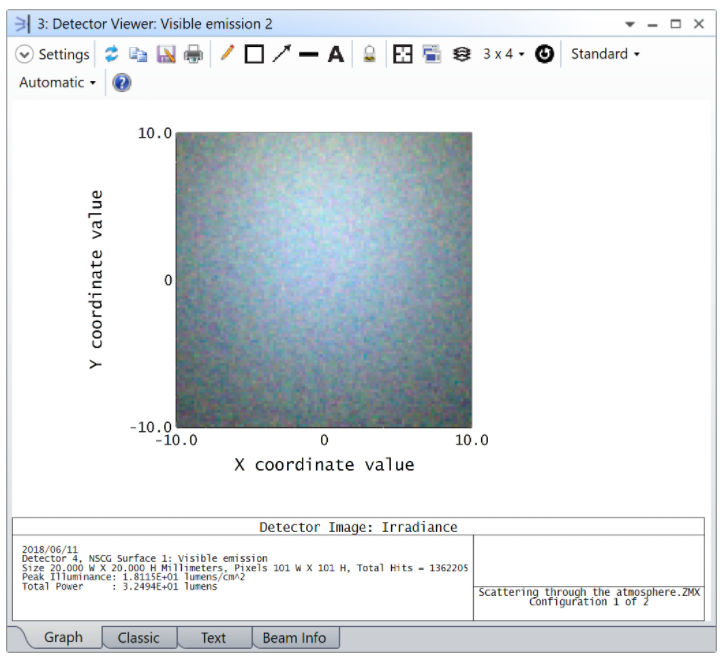

在追跡 1，000萬條光線后，我們可以發現大氣顯現的結果為藍色，這是因為瑞利極限中散射的現象與入射波長（1/λ4）有很強的關聯性所致。

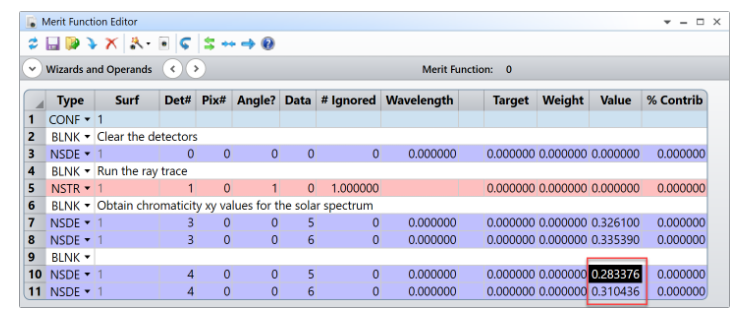

此處的顏色可根據色坐標進行定義，如下圖我們可在優化函數中選擇 NSDE 操作數來達成目的。

將結果產生的數值與優化函數中的太陽光譜（上圖的第7、8行）進行比較，我們可以輕易的觀察到瑞利散射發生時顏色產生的位移。

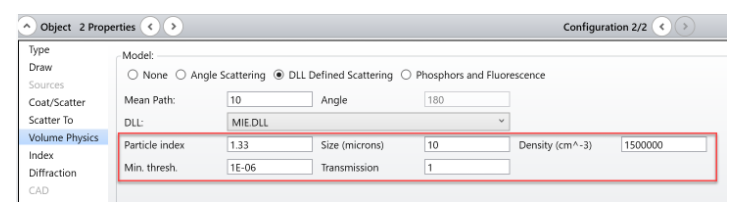

在結構2中，散射粒子的尺寸明顯增加了，在這樣的情況下討論的范疇將由瑞利極限變更至米氏散射的領域。

為了使散射的平均自由路徑與結構1相似（幾毫米長），粒子的密度必須降低。

而這項數據同樣不會顯現在結果中，但仍會受到程序的影響。

同時，最小閾值也必須降低，確保在粒子尺寸如此大的情況下，機率分布仍能夠充分的被采樣。

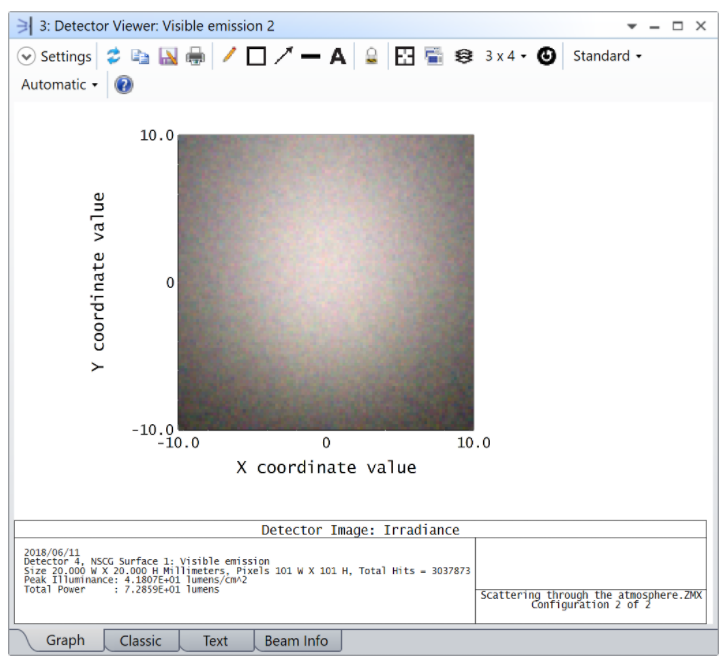

完成 1，000萬條光線的追跡后，我們可以發現顯現的顏色結果和光源的光譜是十分接近的。

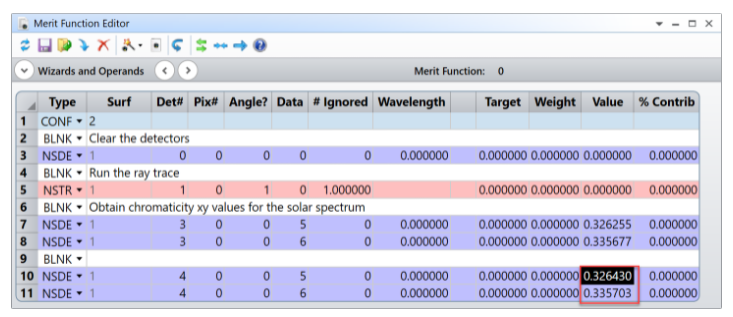

在優化函數部分，我們同樣加入 NSDE 操作數使結果能更明確的表示：

最后得到的結果顯示，在米氏散射的條件下，散射的分布與入射波長的關聯性極低，這個結果與文獻的結論是一致的4。這樣的現象解釋了為何太陽周圍的光線看起來是白色的，和太陽本身的顏色一樣。同時，這也解釋了天空中的云為什么看起來同樣是白色的。這是因為構成白云的水滴尺寸遠大于大氣中的粒子（在本范例中，我們以液態水代表這些粒子，但實際上這些粒子多半是氮氣和氧氣分子）。因此，我們可以觀察到當陽光在白云周圍產生散射時，并不會有顏色的偏移，但當光線在大氣中散射時卻是有的。
