快速調整工具在系統的早期設計中是極有價值的，它能讓您輕松調整表面數據，以實現各種性能的需求。本文介紹了如何使用這個工具，以及它的關聯功能：滑塊。(聯系我們獲取文章附件)

簡介

通常在光學設計的初始階段，系統設置有多種可能性。在執行全面優化之前，您可能需要分析組件參數的變化如何影響系統的性能，如光斑尺寸或波前差。OpticStudio 為此提供了兩種工具：快速調整工具 ( Quick Adjust tool ) 和滑塊 ( Slider ) 。如果使用這些工具，您就可以簡便地手動修改系統的各個部分，從而了解哪些參數最需要進行優化和公差分析。在本文中，我們將向您展示如何使用這些工具。

快速調整工具

快速調整工具在設計的早期階段是非常有用的。它允許您調整表面的曲率半徑或厚度，使得光斑尺寸、波前差或光束在任何后續表面上的角度偏差最小化。

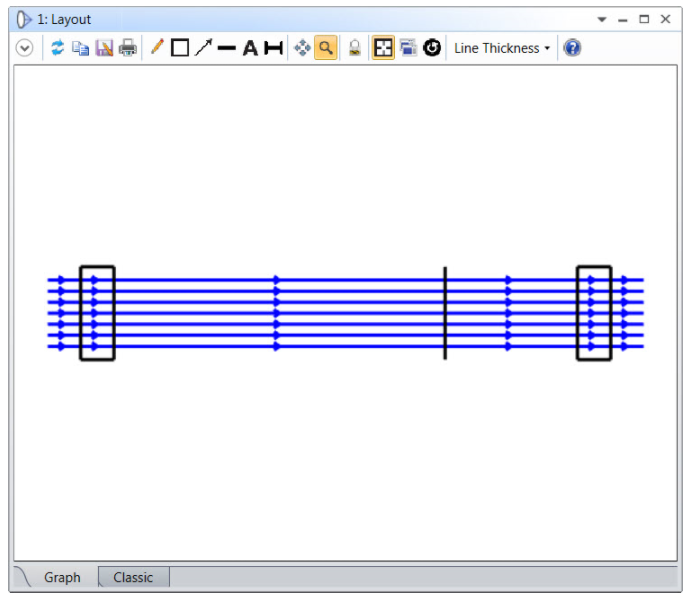

假設您在設計一個光束壓縮器，您的初始設計可能是這樣的：

該文件可以從本文的附件中下載。（聯系我們獲取文章附件）我們想讓光束在表面 4 上聚焦，然后再在表面 7 上準直。我們將使用快速調整工具為后續優化提供一個起點。

點擊表面3的曲率半徑 (radius of surface 3)，然后點擊 優化 (Optimize) ... 快速調整 ( Quick Adjust)。

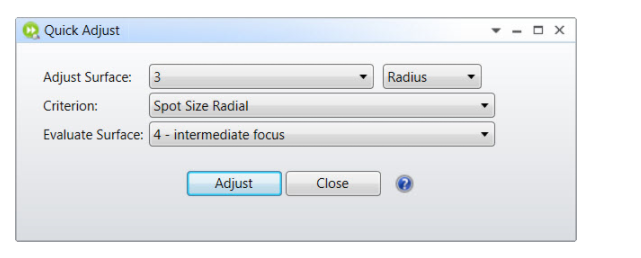

快速調整工具對話框將打開，并設置為調整表面 3 的曲率半徑。將標準設置為光斑半徑 (Spot Size Radial) ，將評估面設置為表面 4 (surface 4) ，點擊調整 (Adjust) ：

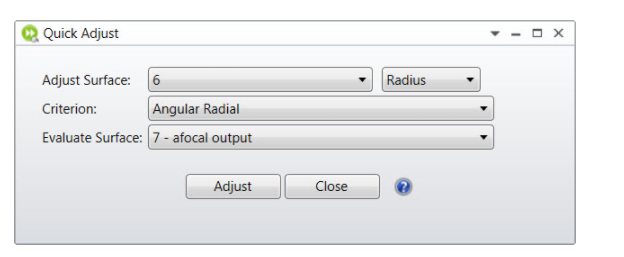

現在系統有了一個中間焦點。然后我們可以用快速調整來改變表面 6 的半徑，使得表面 7 的角半徑最小：

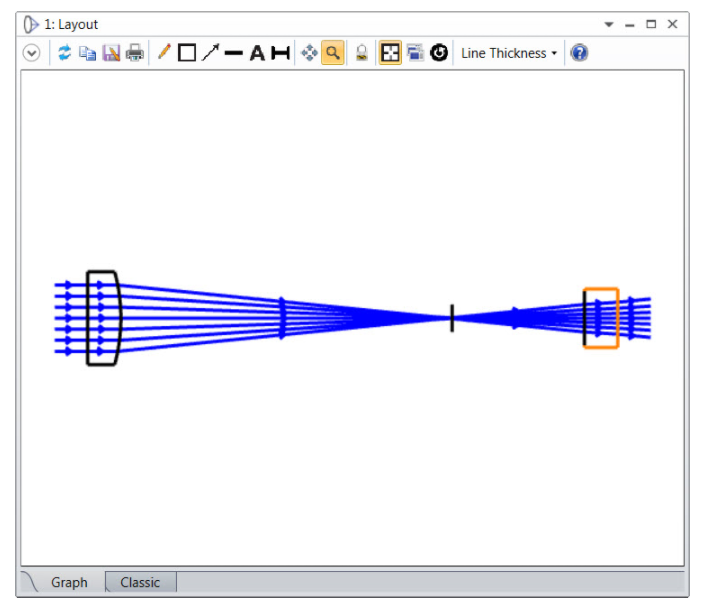

我們現在有了一個適合進一步優化或分析的起始系統：

快速調整工具有許多有用的功能：

· 當您在編輯器中輸入數據，打開分析窗口等時，該工具會在 OpticStudio 桌面上保持打開狀態。

· 您可以同時打開多個快速調整工具。

· 該工具可以在聚焦模式和無焦模式下工作。

· 該工具只允許調整曲率半徑和厚度，而非球面調整等其他參數不適用于快速調整，需要執行優化。

·您可以將其添加到工具欄，以便一鍵訪問。點擊 設置選項卡 (Setup tab) ... 配置選項 (Project Preferences) ... 工具欄 (Toolbar) ，在搜索欄中搜索快速調整，點擊添加按鈕：

滑塊

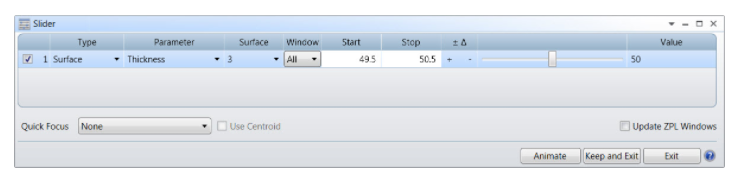

假設您對光束壓縮器的波前如何隨著從第一個透鏡到中間面距離的變化而變化感興趣，換句話說，當我們在中間焦點上偏離焦點時，平行光輸出如何變化？首先打開一個 OPD 圖，然后點擊表面 3 的厚度。然后點擊 優化 (Optimize) ... 滑塊 ( Slider)，設置如下：

您可以輸入表面 3 的起始和結束厚度值（OpticStudio 給出一個合理的數值范圍預測），然后您既可以使用滑塊在這個范圍內手動調整數值，也可以按動畫按鈕讓 OpticStudio 自動在數值范圍內循環。OPD 圖會隨著表面 3 的厚度變化而自動更新。當參數在不斷變化時，您可以選擇更新所有打開的窗口，或者只更新指定的窗口。

滑塊在快速分析參數靈敏度并調整參數，或粗略手工優化時非常有用。在您調整其他數據，打開其他窗口時，快速調整工具和滑塊會始終保持打開狀態，并且您可以打開有盡可能多的滑塊窗口。

請注意，由于滑塊和快速調整工具不是分析窗口，它們不會在文件保存時保存。
