在 OpticStudio 和 OpticsViewer 21.3 中引入的 Project Directory 系統可以輕松打包和存儲重要的 Zemax 文件，以便可以在逐個項目的基礎上輕松訪問和操作它們。Project Directory 有助于防止覆蓋存儲在由多個 OpticStudio 設計文件訪問的公共文件中的數據。

傳統文件組織的問題

OpticStudio 或 OpticsViewer 系統的完整表示不僅依賴于存儲在 ZOS（或較舊的ZMX）鏡頭文件中的數據，還依賴于許多其他支持文件類型。其中包含支持數據，例如光學材料信息、涂層處方和 CAD 文件。

在 Zemax 的傳統組織系統中，許多這些支持文件位于 \Documents\Zemax\ 文件夾結構中通常，許多不同的光學系統模型（ZOS 或更舊的 ZMX 文件）會引用同一個文件。在用戶或計算機之間共享文件時，如果收件人修改了其計算機上的任何底層文件，則此結構可能會導致問題。例如，在打開存檔 (ZAR) 文件時，他們可以選擇在解壓ZAR時覆蓋或跳過任何重復文件。覆蓋文件可能會導致他們丟失編輯和自定義；跳過文件可能會阻止他們看到原始系統的正確表示。

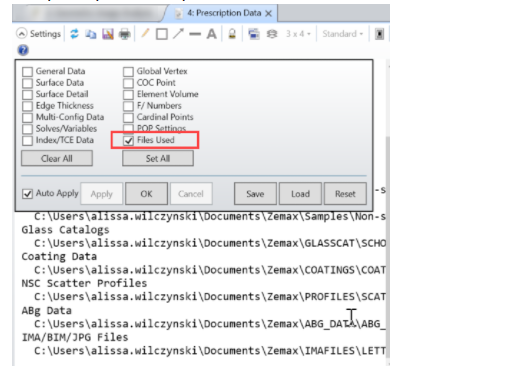

每個 OpticStudio 系統將使用不同的底層文件，但在給定系統中使用的文件的完整列表可在“Files Used”部分的“Analyze...Reports..Prescription Data”下訪問。

使用 Project Directory 文件組織系統

為避免出現上一節中描述的問題，建議您在 Project Directory 系統中組織文件。這允許輕松打包和存儲與給定系統關聯的所有文件，以便可以在逐個項目的基礎上輕松訪問和操作這些文件。將系統保存到 Project Directory 時，支持文件的項目特定版本將保存到唯一的文件夾中，以防止覆蓋存儲在公共文件夾中的數據。

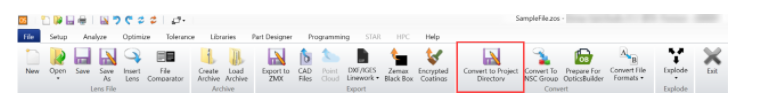

要將系統保存到 Project Directory，請導航到 File...Convert to Project Directory。選擇一個現有文件夾或創建一個新文件夾；這將是您的 ZOS（或更舊的ZMX）、ZDA 和支持文件的位置。

在您指定的 Project Directory 中，該軟件將為您的模型中使用的受支持文件類型創建子文件夾和文件。這些可能包括 ABG_DATA、COATINGS 和 GLASSCAT 文件夾。

您的 \Documents\Zemax\ 文件夾將繼續存在，并且仍將包含 OpticStudio 或OpticsViewer 安裝中包含的所有文件。對于保存為項目目錄的文件，如果在該目錄中找不到任何所需的文件，軟件接下來將在 File...Project Preferences...Folders下指定的文件夾中查找并使用適當?shù)奈募A或文件。

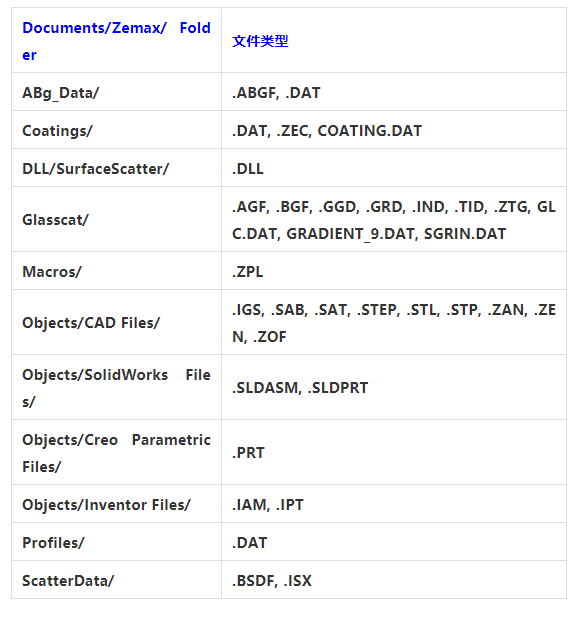

要查看支持的文件類型列表，請參閱產品文檔。從 OpticStudio和 OpticsViewer 21.3 開始，包含的文件如下：

接收保存為Project Directories的文件

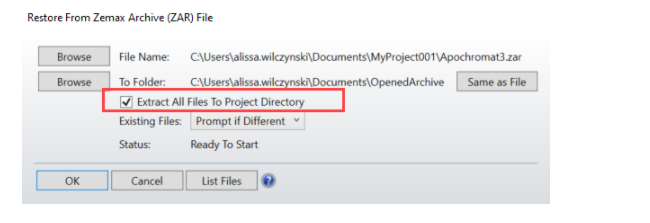

加載存檔文件時，您可以選擇將文件提取到項目目錄。建議您選中此框。這樣做將創建與之前概述的文件結構相同的文件結構。

如果您不希望將文件組織為 Project Directory，則可以取消選中此選項。還原存檔后，只有您的 ZOS 和 ZDA 文件位于指定的 “To Folder” 中。所有其他支持文件將組織在 \Documents\Zemax\ 文件夾層次結構中，或者在適用的情況下，在項目首選項中指定的文件夾中。
