快速指引

共享設計文件是光學產品設計工作流程的一個組成部分。本文將介紹建議的共享步驟，以確保在共享 OpticStudio 文件時，所有必要的信息都被正確打包。這包括有關如何使用 Zemax Archive 文件和 Project Directory 結構（在 OpticStudio 21.3 中可用）的說明。

要共享 OpticStudio 設計，請按照以下步驟操作。更詳細的信息包含在之后的部分中。

1、File...Save As。創建一個新文件夾并將您的OpticStudio鏡頭文件保存到該位置。

2、File...Convert to Project Directory。這將創建和捆綁項目特定的支持文件，如材料目錄。

3、File...Create Archive。這就像壓縮所有必需的文件，無論它們位于Zemax文件夾結構中還是您的項目目錄中。這將創建一個.ZAR 文件。

4、將.ZAR發送到所需的目的地。

5、File...Load Archive。在目標機器上加載存檔，這將完全按照原機器上保存的方式打開光學設計。

保存鏡頭文件

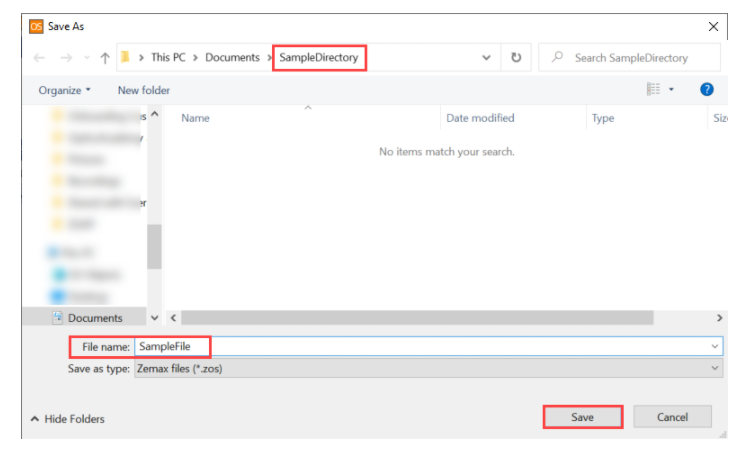

如果您已經創建了一個新模型并且是第一次保存，請選擇 File...Save As。在您希望放置所有項目數據的位置創建一個新文件夾。為您的文件命名，然后點擊“保存”。默認選項是將文件保存為安全二進制格式 (.ZOS)。如果需要，您可以選擇將文件保存為舊文本格式 (.ZMX)，但這樣做會生成警告消息，因為 ZMX 代表舊文件格式。

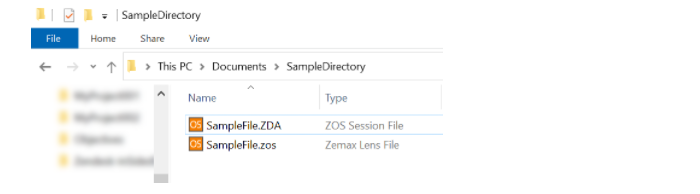

這將在新文件夾中創建一個具有您給定名稱的 .ZOS（或.ZMX）和 .ZDA 文件。.ZOS (.ZMX) 文件包含您的鏡片設計，.ZDA 文件包含您的顯示配置、打開的窗口和鏡片文件中的設置。

使用 Project Directory 組織支持文件

除了鏡頭和會話文件之外，在 OpticStudio 中建模的系統還使用許多支持文件。

在 OpticStudio 21.3 或更新版本中，建議您在 Project Directory 系統中組織文件。Project Directory 允許您捆綁重要的支持文件，以便可以在逐個項目的基礎上輕松訪問和操作它們。

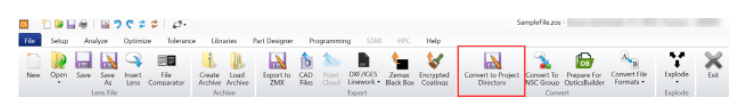

要創建 Project Directory，請查看到File...Convert to Project Directory。

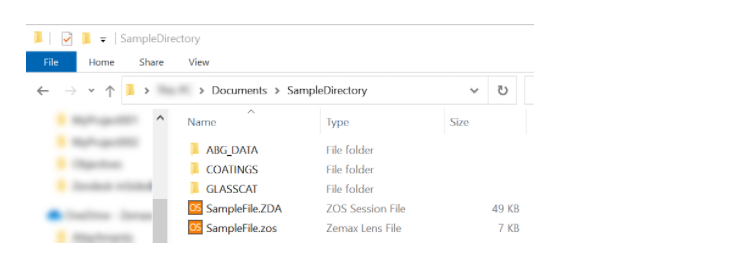

這將為模型中使用的受支持文件類型創建其他文件夾。

使用存檔 (.ZAR) 打包文件

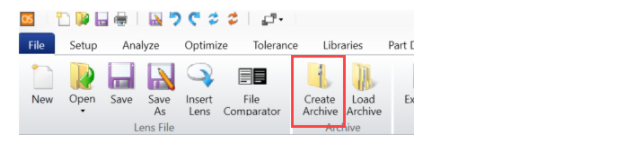

可能并非系統中使用的所有文件都包含在 Project Directory 中。因此，不建議您壓縮 Project Directory 文件夾以與其他人共享。而是通過單擊 File...Create Archive 來創建 Zemax 存檔文件 (.ZAR)。存檔文件打包了您設計所需的所有文件，無論它們位于 Zemax 文件夾結構中還是您的項目目錄中。

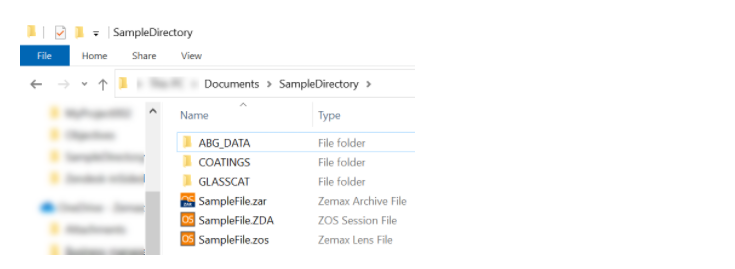

您可以將存檔文件保存在您的項目目錄中，以便將該系統的所有文件保存在一起。或者，它可以保存到任何位置；除了少數例外（如下所列），存檔文件包含與您的系統相關的所有內容，因此它不需要與任何其他文件位于同一位置即可運行。

存檔文件不包含以下文件：

· Zemax 編程語言宏 (.ZPL)

ZPL 求解或 ZPLM 評價函數操作數中使用的宏將包含在存檔中

· 容差腳本 (.TSC)

· 公差文件 (.TOL)

· 評價函數 (.MF)

· 網格垂度/網格相位數據文件 (.DAT)

打開存檔文件

要打開 Zemax 存檔文件，請在另一個 OpticStudio 中單擊 File...Load Archive。.ZAR 可以位于任何可讀的位置，它的位置并不重要。

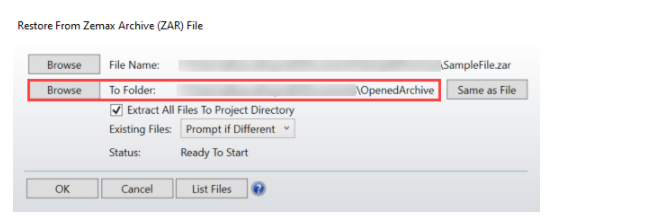

如果要創建新的 Project Directory，請在 “Restore from Zemax Archive (ZAR) File” 窗口中，在 “To Folder:” 設置中選擇 Browse。在以下窗口中，創建一個新文件夾來托管 Project Directory，然后單擊 OK。

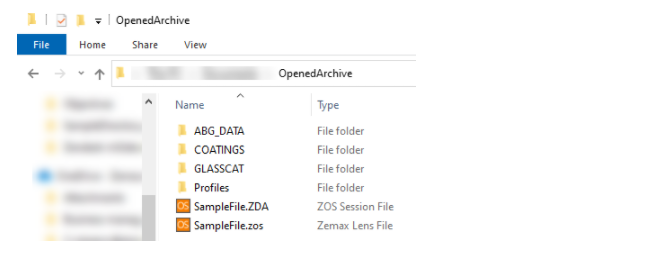

加載后，存檔中的文件將被復制到其新文件夾位置，然后系統將在 OpticStudio 中打開。系統保持與原來相同的項目目錄設置。

錯誤信息

加載存檔文件時，您可能會看到以下消息。

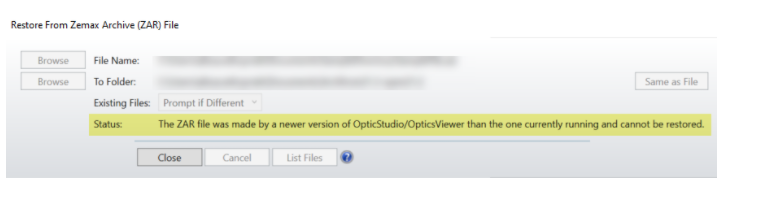

The ZAR file was made by a newer version of OpticStudio/OpticsViewer than the one currently running and cannot be restored.

如果您收到此消息，則可能意味著存檔文件包含二進制 ZOS 文件，并且您運行的 OpticStudio 版本早于 OpticStudio 21.3 。二進制 ZOS 文件與早期版本的 OpticStudio 不兼容。要解決此問題，您可以：

· 下載并安裝 OpticStudio 21.3 之后的 OpticStudio 版本。

· 如果您無法安裝較新的版本，請讓最初共享該文件的人將其保存為ZMX格式。
