本系列的 Zemax 技術文章分享一共將分為三個章節，會詳細介紹如何設計車標 LOGO 投影系統，包含的內容有照明透鏡設計，投影透鏡的設計，整體系統的搭建和如何從序列轉換到非序列模式，上周我們講到了第一部分： ZEMAX | 如何使用 OpticStudio 設計車標投影系統 Ⅰ。 下面我們來看看第二部分：如何使用 OpticStudio 設計車標投影系統 Ⅱ

簡介

本文主要介紹了如何在OpticStudio中設計一個投影物鏡，并且簡單介紹了投影物鏡的優化方法。本文使用到的附件請從以下鏈接中下載：

鏈接：https://pan.baidu.com/s/11WkZrRuIpXtW8iVLxv3hdQ

提取碼：ipcs

投影系統建模

對于投影鏡頭設計，我們也將其翻轉過來反向進行設計，從而可以結合之前翻轉設計的照明鏡頭配合進行整體分析。新建另一個文件，設置翻轉后投影透鏡系統初始結構對應的選項和參數。

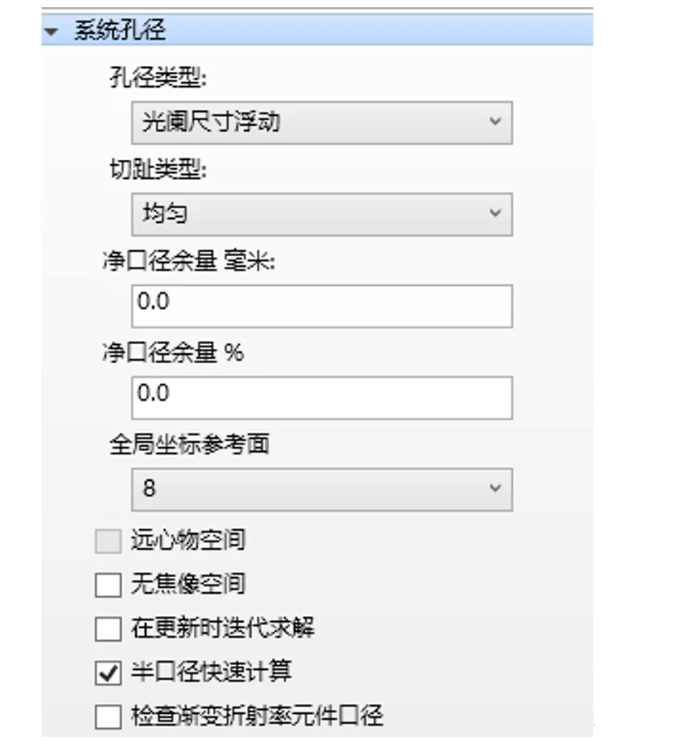

孔徑類型設置為光闌尺寸浮動，因為光闌面是整體系統中間的不可更改的真實孔徑，這樣設置可以保證投影效果和實際情況一樣。

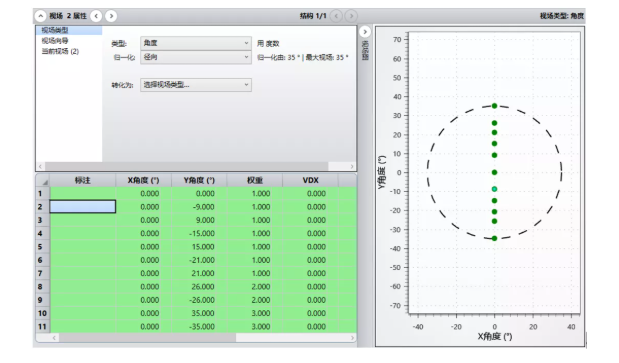

設置下圖內對應的視場分布，視場類型為角度，最大視場設為35°，對應全視場角為70°。在期間多設置一些視場點，確保對系統進行更加精確、細致的優化和控制。

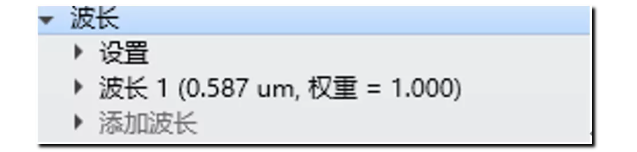

與照明透鏡系統使用相同的波長0.587um。

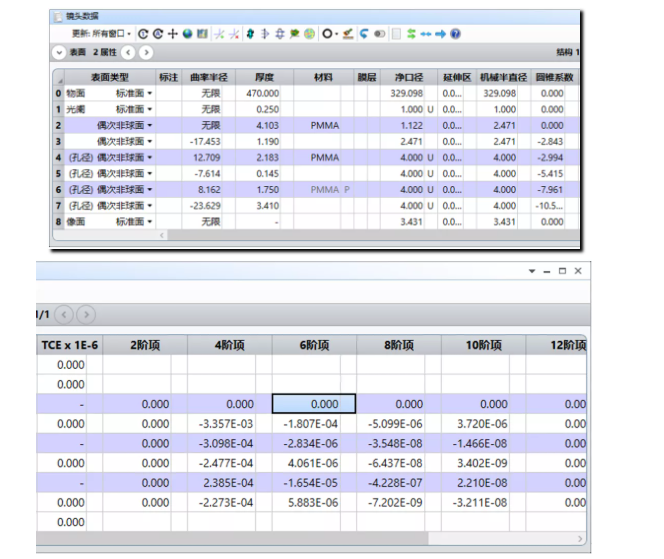

輸入翻轉后的投影透鏡初始結構參數。打開鏡頭數據編輯器，輸入翻轉后的投影透鏡初始結構參數，使用的六個透鏡表面都設置為偶次非球面。第一個透鏡表面除了厚度和口徑參數不為0外，其余系數都為0，是一個平面。其余的5個非球面的最大非球面系數都設為10階。三個透鏡的材料都選擇PMMA。將表面1設置為光闌，其余的具體參數設置如下圖所示。

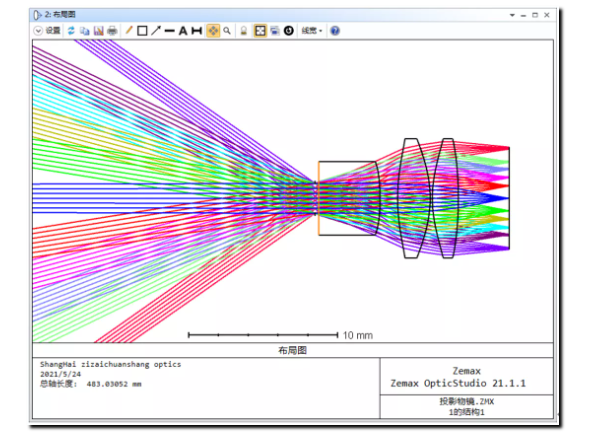

輸入完成的照明透鏡的三維布局圖如下所示。

投影系統優化

下一步可以進一步優化投影透鏡。當前反向透鏡結構的成像質量較高可以直接使用，此處僅簡單介紹此類透鏡的優化方法。

在此投影系統中，畸變不僅僅是對投影圖案的形狀有影響，更重要的是，畸變會造成投射圖案照度的變化。對圖案形狀的影響，可以采用菲林面上圖案的預畸變實現補償。由于LED光強遵循朗伯分布，準直系統收集的光線照射至菲林片時，邊緣的照度將相對較低。當投影物鏡的負畸變較大時，菲林片上的圖案投射至路面時，視場邊緣的圖案將會相比中心區域圖案存在拉升增大，進一步造成邊緣照度下降。因此，在設計此透鏡時，畸變要盡可能的控制好。

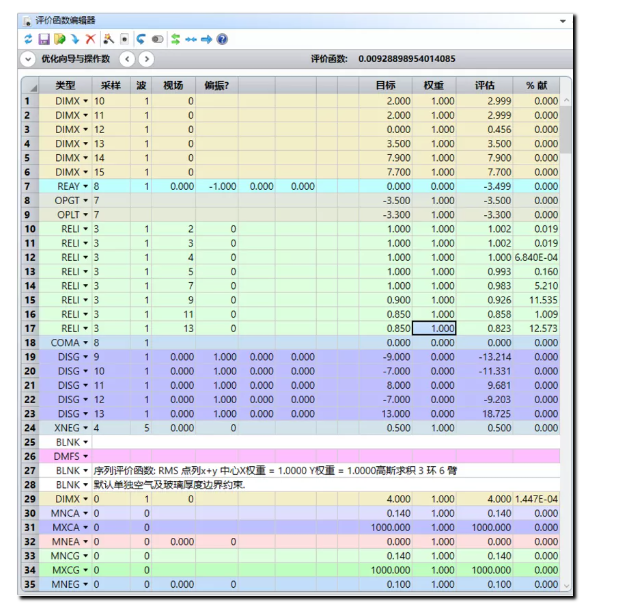

打開優化向?qū)?，在?yōu)化函數一欄中的成像質量選擇點列圖，類型選擇RMS，參考選擇質心。使用操作數DIMX或DISC，DISG等操作數對畸變進行約束。使用操作數RELI對相對照度進行優化。為了保證最后的投影圖案的清晰度和亮度，盡量保證相對照度盡可能的高，然后通過擴展圖像分析，使畸變控制在較為合理的范圍內。注意優化的過程中可能需要對像高進行約束，防止系統向不合理的方向優化，具體可以使用REAY讀取像高位置，再結合操作數OPGT和OPLT進行限制?？捎糜趯υ撏队扮R頭進行整體優化控制的評價函數編輯器如下圖所示：

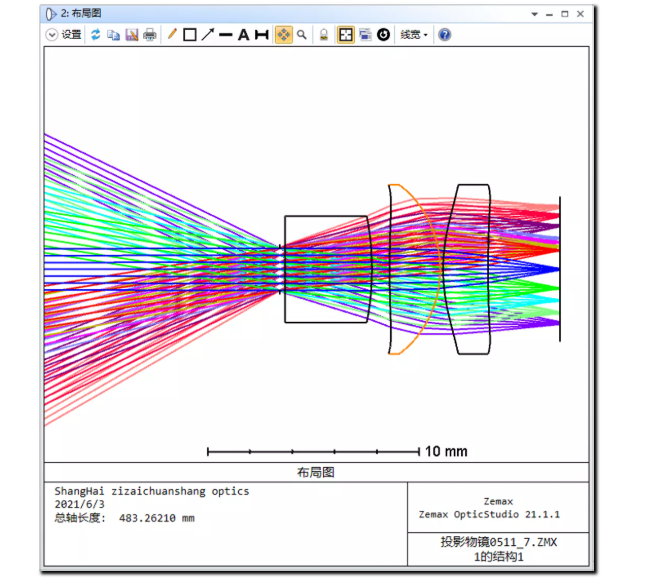

在優化過程中可以適當調整不同操作數的權重，優化后相對照度有了較大提升。下圖為優化后的三維布局圖。

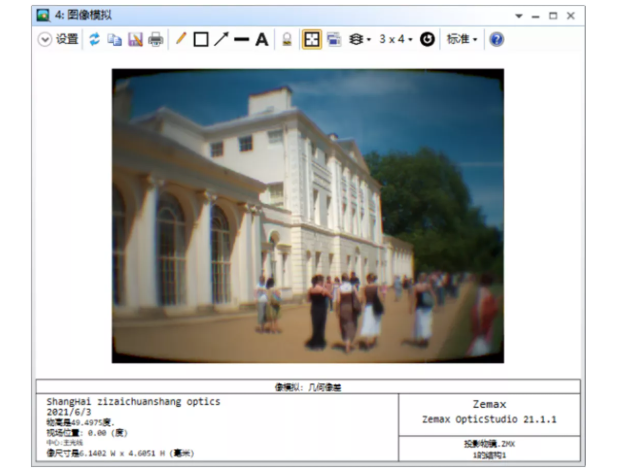

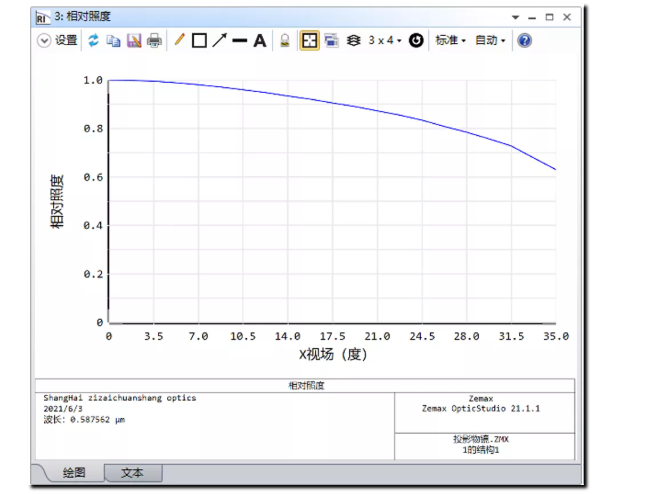

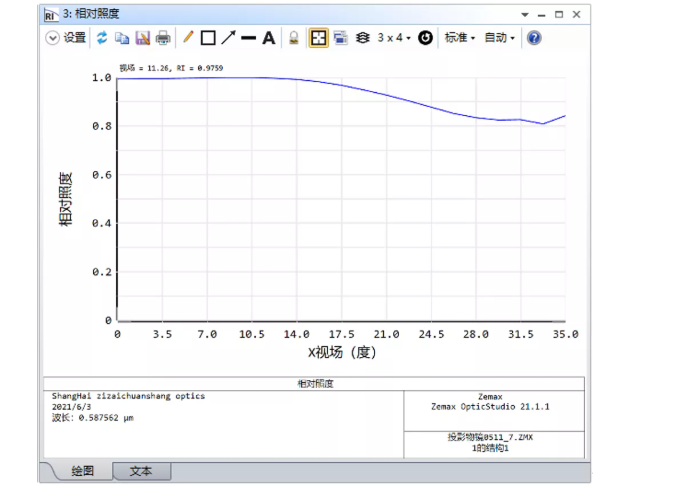

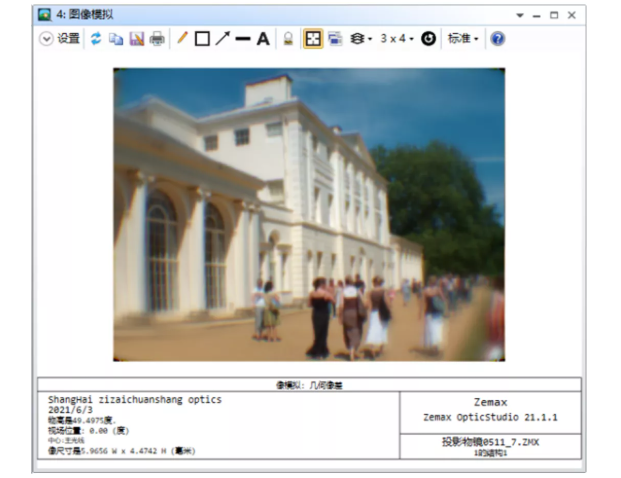

接下來的圖片是相對照度和圖像模擬結果的對比。上方的圖片為初始結構，下方的圖片為優化后的結構，可清楚的觀察到，經過優化后較大地提升了系統相對照度，并且減小了圖像的畸變。

總結

本文介紹了如何在 OpticStudio 中建模一個投影物鏡，并且詳細分析了此示例中需要重點優化的兩個參數，相對照度和畸變，然后介紹了如何使用特定的評價函數操作數進行投影物鏡的優化。
