光學透鏡的材料決定著光學設計的性能、成本等一系列表現，所以挑選合理的玻璃也是光學設計的重要一環。在設計基本成型的時候我們常常要使用玻璃替換功能來尋找是否有更加合適的玻璃材料。所以今天，讓我們來學習：

如何進行玻璃替換

概述

在光學系統中選擇最優玻璃材料時，Conrady d-D 以及模型玻璃等傳統的玻璃選擇方法提供的幫助有限。本文介紹了如何使用玻璃替換方法進行直接玻璃優化，以及在考慮玻璃的可用性、成本及耐候性等因素時，如何進一步嚴格挑選玻璃。

玻璃替換方法是 OpticStudio 中選擇玻璃最有效的方法。玻璃替換方法可直接修改玻璃類型，然后重新優化系統，以確定新的玻璃是否是更好的設計方案。

當玻璃被設置為“substitute”求解時，OpticStudio 將自動完成此過程。如果一種玻璃被標記為可替換 (Substitute) 玻璃，則全局優化算法（Hammer 和 Global Search）將在優化過程中自動執行此類玻璃的迭代替換。這樣可使 OpticStudio 在不借助于理想化玻璃色散的情況下優化系統。本文將提供此方法的一個示例。

玻璃替換

OpticStudio 中處理玻璃優化的方式與處理其他數據的方式有些不同。直接優化玻璃選擇是一件很困難且不可預測的過程，因?yàn)椴ＡУ膶傩允遣贿B續的。

選擇玻璃的傳統方法是使用某種模型玻璃。模型玻璃方法是使用一些數值參數將玻璃色散理想化，然后優化這些參數，同時將參數值或計算的折射率值約束為類似可用的玻璃。在可見光區域，可以使用 Conrady d-D 方法進一步簡化該方法。這種方法僅對少數不同波長的光線進行追跡、縮放，然后使用優化方法使其差異變?yōu)榱阒怠?

如果一種玻璃被描述成有一定折射率、阿貝數和部分色散偏離的“模型玻璃”，則可以將這些模型參數設置為變量，然后像其他數值參數一樣進行優化。然而，模型玻璃方法存在一個嚴重的缺陷，即在使用模型玻璃方法獲得良好的設計方案之后，必須將模型玻璃轉換為真實的玻璃，然后再使用新選擇的玻璃來重新優化該設計。遺憾的是，對于許多系統，新優化的設計方案的性能可能比模型玻璃方法的設計方案的性能要差。更令人沮喪的是，使用真實玻璃的最佳設計可能與使用模型模型找到的最優設計有不同的結構。

為避免以上過程中出現的麻煩，OpticStudio 提供了一種玻璃替換工具。在優化過程中，玻璃替換方法使用來自玻璃目錄中的真實玻璃替換鏡頭數據編輯器（LDE）中的玻璃。

為查看玻璃替換方法的操作過程，我們將優化 Doublet.zmx 示例文件中的玻璃，該文件位于

{ Zemax }/Samples/Sequential/Objectives/Doublet.zmx。

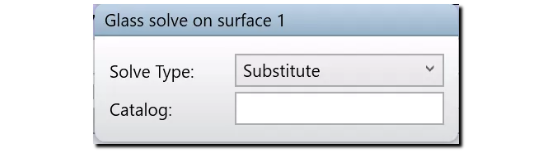

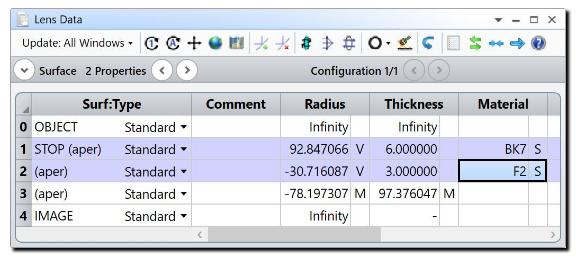

打開示例文件，然后在 LED 中設置兩種玻璃的狀態：打開 solve 對話框（雙擊或左鍵單擊玻璃參數），并將 solve 類型設置為“Substitute”。

出現在玻璃旁邊的字母“S”表示這些玻璃處于可替換狀態。

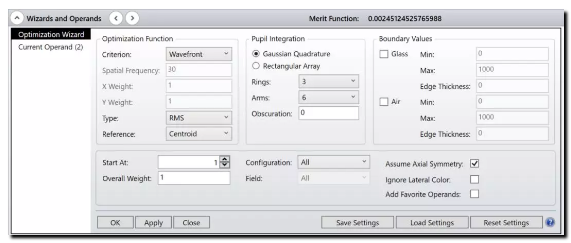

使用評價函數編輯器中的默認評價函數工具構建 RMS 波前優化默認評價函數。

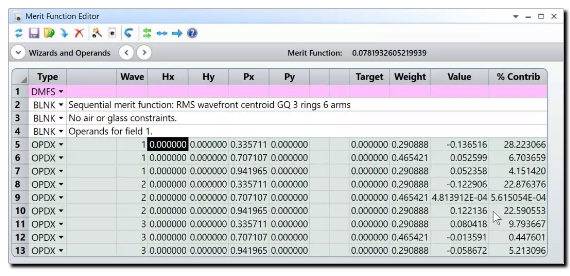

點擊“OK”，評價函數編輯器將顯示如下：

優化

在優化過程中，由于每一次替換玻璃都會使評價函數的值產生不連續的躍變，所以玻璃替換需要使用全局優化算法，如使用 Global Search 或 Hammer 算法代替局部優化方法。

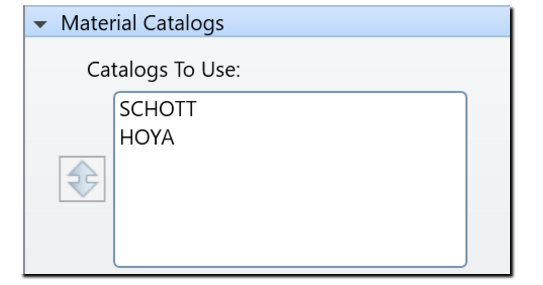

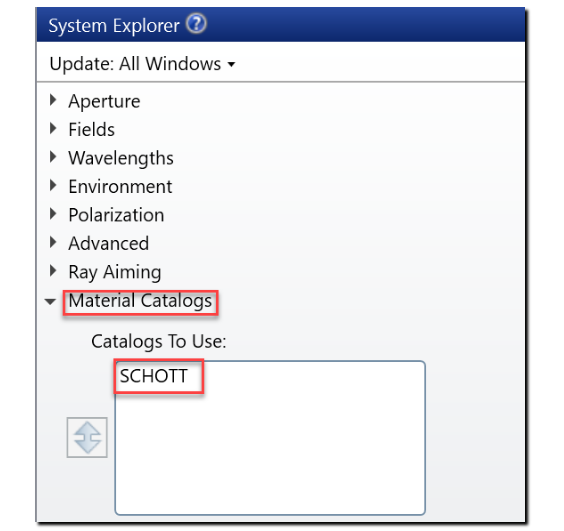

替換的玻璃選自系統當前使用的玻璃目錄。在“System Explorer...Material Catalogs...Catalogs To Use”中可進行設置，本例使用的是 Schott 目錄。

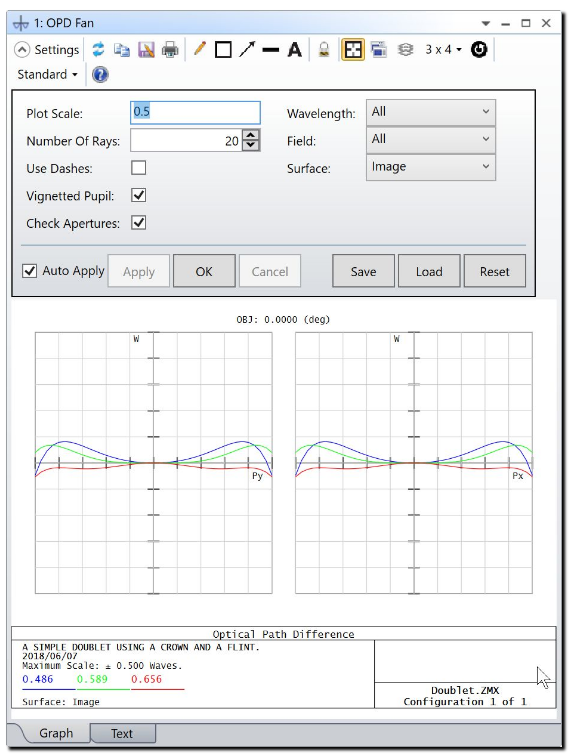

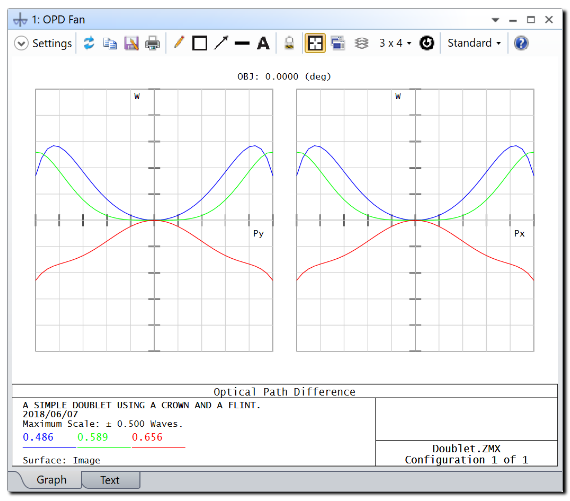

打開 OPD 光扇圖，觀察系統在優化之前的性能。OPD 最大量度為 0.5 個波長。

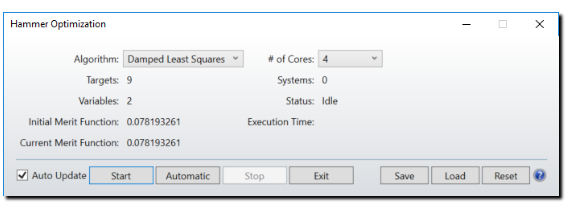

點擊“Optimize...Hammer Current”執行 Hammer 優化。勾選“Auto Update”選項，查看優化期間 LDE 的數據和 OPD 光扇圖的變化。

點擊“Start”開始優化

您將看到優化期間替換用到的玻璃，以及 OPD 光扇圖窗口的變化。

結果

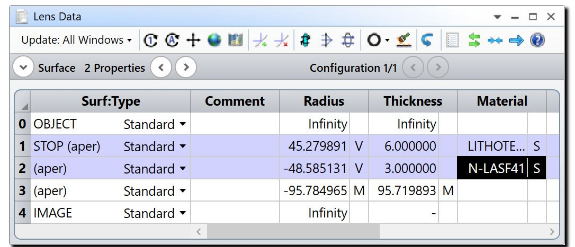

在大約一分鐘之后停止優化。LDE 中的玻璃可能如下所示：

將 OPD 光扇圖的最大量度設置為 0.5，以便與優化前的性能對比。性能明顯已得到極大改善。

“System Explorer...Materials Catalogs...Catalogs To Use”中列出的所有玻璃庫中的玻璃都將被用于替換。如果要限制特定的玻璃目錄，您可以在 solve 窗口中輸入目錄的名稱。例如，您已在“General”窗口中列出 Hoya 和 Schott 兩個玻璃目錄：

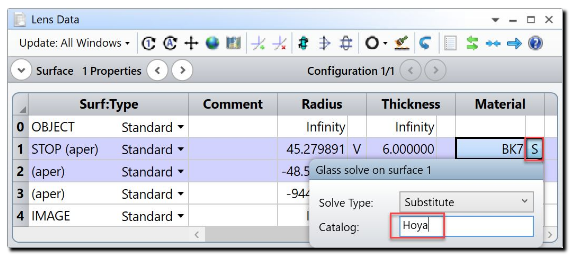

但是您只想使用 Hoya 目錄中的玻璃替換面 #1 的玻璃，那么您只需要在該玻璃的 solve 窗口中輸入“Hoya”即可。

玻璃替換模板

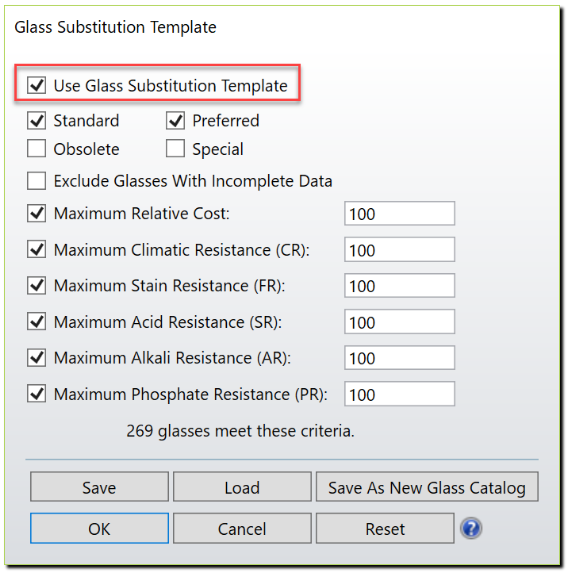

您可以使用“Libraries...Glass Substitution Template”中的玻璃替換模板進一步限制玻璃目錄中玻璃的替換。請確認勾選了“Use Glass Substitution Template”選項框，否則將如同之前一樣使用目錄中的所有玻璃都會進行替換。

玻璃替換模板使用玻璃目錄中的“相對價格 (Relative cost)”和“狀態 (Status)”等數據來篩選玻璃。例如，勾選“首選 (Preferred)”選項通常十分有用，因?yàn)槭走x (Preferred) 的玻璃通常是熔煉更頻繁的玻璃，更可能根據需求被供應商提供。

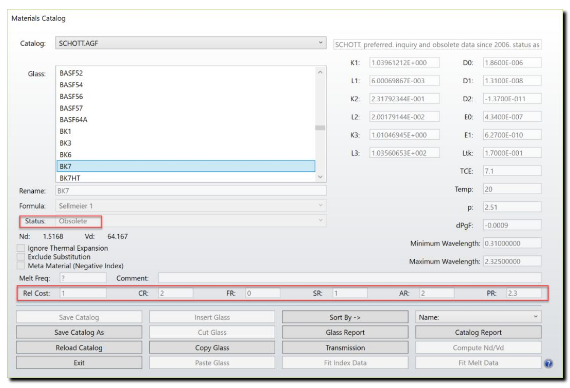

要查看特定玻璃的數據或狀態，請點擊“Libraries...Materials Catalog”打開材料目錄窗口。

材料目錄給出了玻璃狀態，可能是標準的 (Standard)、首選的 (Preferred)、特殊的 (Special)、廢棄的 (Obsolete) 或熔煉的 (Melt)。除非您真的需要選擇其他狀態，否則請始終選擇“Preferred”玻璃，因?yàn)檫@些玻璃價格最低、化學性質最穩定、而且最為常用。

材料目錄還列出了相對價格（相對于單位重量下 N-BK7 的價格）、耐候性、耐沾污性、耐酸性、耐堿性和耐洗劑性。通過使用玻璃替換模板，您可以確保選擇的玻璃不僅僅符合光學標準，還符合其他重要標準。

總結

玻璃替換方法是光學系統設計中最強大的選擇優化玻璃的方法。它不使用任何近似值，并且始終使用玻璃的真實色散數據。它還能夠讓您在考慮玻璃狀態、成本和其他屬性的基礎上進行選擇。
