用公差操作數TEXI指定表面峰谷值公差

本文的相關附件請從以下鏈接中下載：

https://pan.baidu.com/s/18kS6U7_JFSW9S_lOFOuoQQ提取碼：ypab

正文

公差操作數TEXI允許使用者用峰谷值的方式來指定透鏡表面的不規(guī)則誤差。

指定的公差單位是微米 (micron) 。

如果要用RMS的方式指定表面誤差的話，請改用操作數TEZI。

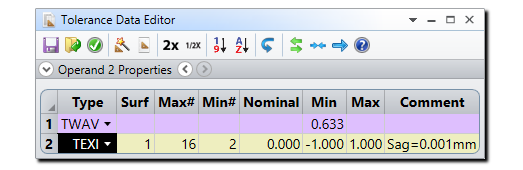

下圖的第二行是TEXI的范例。

Surf：面編號。本例中是第一個面。

Max#：Zernike Fringe的最高階次。本例為16，最大可以設定到37。Max#越大，面的表面起伏越劇烈。

Min#：預設是2，使用TEXI時此項無法設為1。

Nominal：標稱值，為0。

Min：輸入表面起伏的峰谷值的負值。本例中表面起伏為1 微米，因此輸入-1。

Max：輸入表面起伏的峰谷值。本例為1。

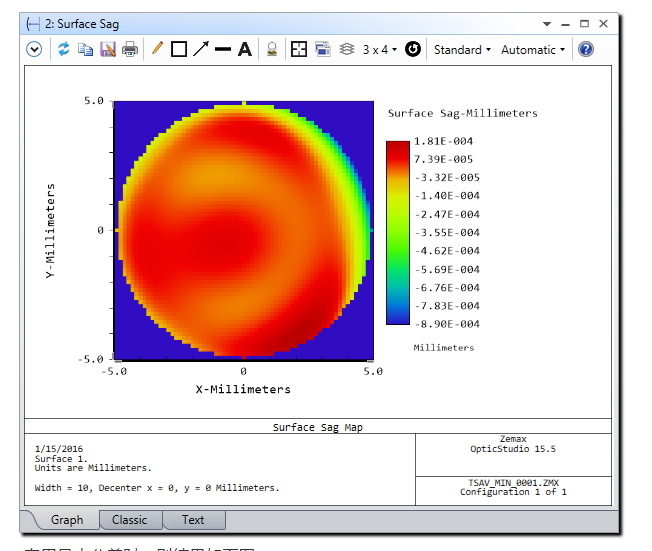

以上面的設定來執(zhí)行敏感度 (Sensitivity) 分析的話，當套用最小公差時，會出現如下圖的不規(guī)則面。

從圖右側的色條來看，可以看出峰值是0.18 微米，谷值是-0.89 微米。峰谷值確實約為1 微米。

注：這個面是用Zernike Fringe完成的。

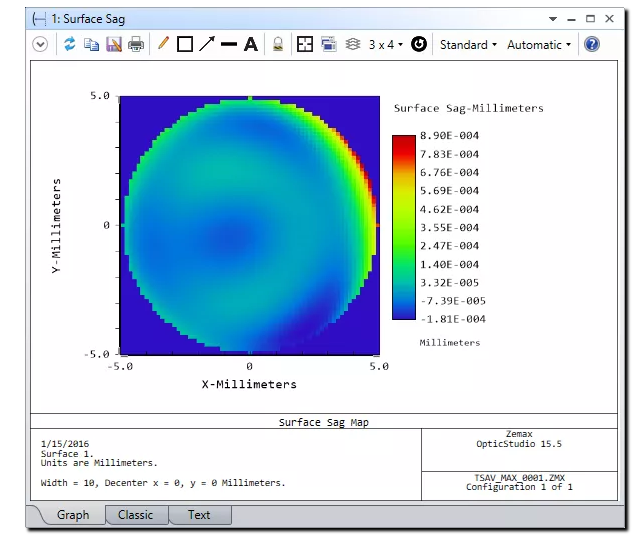

套用最大公差時，則結果如下圖。

可以看到峰值大約是0.89 微米，而谷值大約是-0.18 微米，峰谷值確實大約是1 微米。

可看出Min與Max都是代表峰谷值，但是面的凹凸是反轉的。

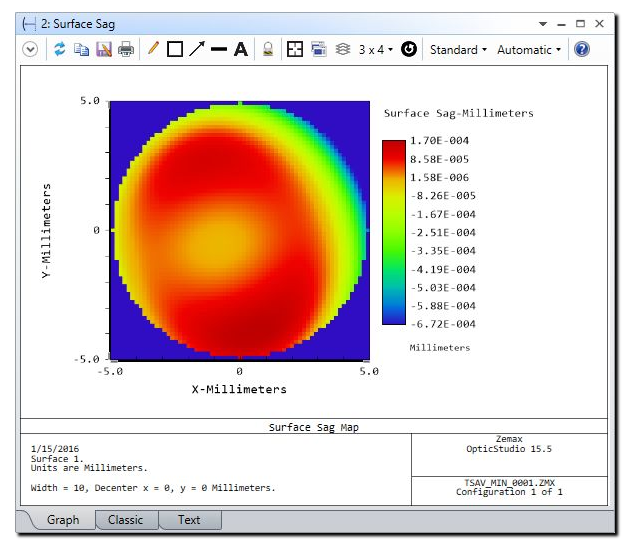

如果在Max# 欄位輸入9，則最小公差的分析結果如下。

如下圖可以看到表面的起伏比較平緩了。

峰值約為0.17 微米，谷值約為-0.67 微米，峰谷值比1稍微少一點。

如同看到的，TEXI中指定的峰谷值其實是大概值，無法完全指定。

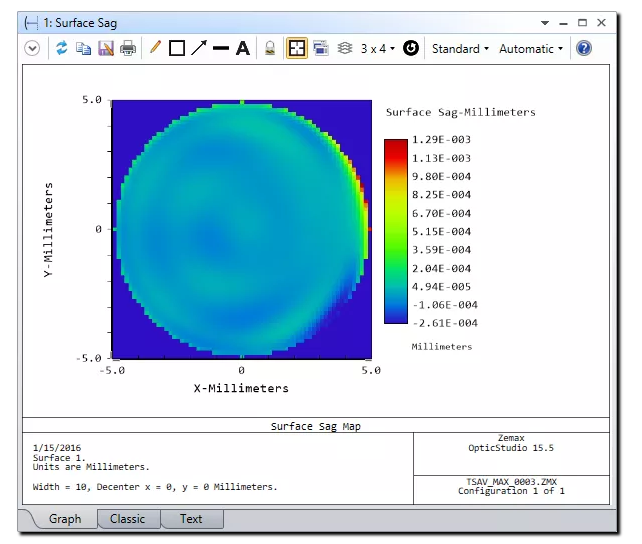

如果把Max# 設為37然后儲存文件的話，結果如下。

可以看到面的起伏變得更加劇烈。

峰值約為1.29微米，谷值約為-0.26 微米，PTV值稍微超過1 微米。

本文使用到SAVE指令來產生文件，以供查看公差分析套用后的表面形狀。
