概述

在上一周的文章“BSDF數據交換文件的格式規定”中，我們討論了BSDF數據的編寫格式。本周小編要和大家介紹的是如何使用測量得到的BSDF數據定義一個表面的散射分布。本文中我們會演示如何使用Radian Vision System（RVS）公司生產的球面散射分析儀 (Imaging Sphere for Scatter Appearance, IS-SA) 測量的BSDF數據，在OpticStudio非序列模式下對任意物體的表面定義相應的表面散射屬性。OpticStudio內置了BSDF示例文件，本文還提供了高角度分辨率的BSDF示例文件用作對比，請從以下鏈接下載：

介紹

OpticStudio中建立的表面散射模型支持使用表格BSDF數據文件進行定義。數據文件保存為txt格式。該數據文件的格式必須嚴格遵守“BSDF數據交換文件的格式規定”，請在使用BSDF散射模型前詳細閱讀這篇文章。

該散射模型位于物體屬性 (Object Properties) 對話框中“鍍膜/散射 (Coat/Scatter)”選項卡下的散射欄中。在選擇散射模型 (Scatter Model) 為BSDF后，在反射 (Reflect) 或透射 (Transmit) 標簽下您可以找到全部BSDF數據文件。需要注意的是，該文件的擴展名必須為 .BSDF，并且保存在Zemax根目錄下的ScatterData文件夾下。其中文件名最多為60個字符（包括后綴）。

OpticStudio通過對輸入的BSDF測試數據進行積分得到散射光線的方向余弦。其中，積分的計算方法以及積分和散射光線方向向量的關系與技術文章“如何創建用戶自定義散射函數”中所描述的相同。由于BSDF數據以表格的形式給出而不是函數的形式，因此本例中使用數值積分而非解析積分。

在所有情況下，積分運算只在文件夾一開始加載至OpticStudio時計算一次。隨后，計算數據將保存在內存中，并可以在任何光線追跡計算中使用。在積分?jǐn)?shù)據存儲在內存中以后，調用BSDF數據進行散射光線追跡的計算時間與OpticStudio內置的其他散射模型的計算時間基本相同。因此，我們可以在設計中使用多個輸入文件在不同表面上定義不同的散射分布，并且計算時間不會顯著增加。然而，目前存儲在內存中的不同數據文件的數量最多為200個。如果一個設計使用了超過兩百個不同的散射分布文件，則超出200限制范圍的文件將不會產生散射分布；光線只會在這些表面發生簡單的鏡面反射。如果您需要增加文件上限數量，請聯系Zemax技術支持。

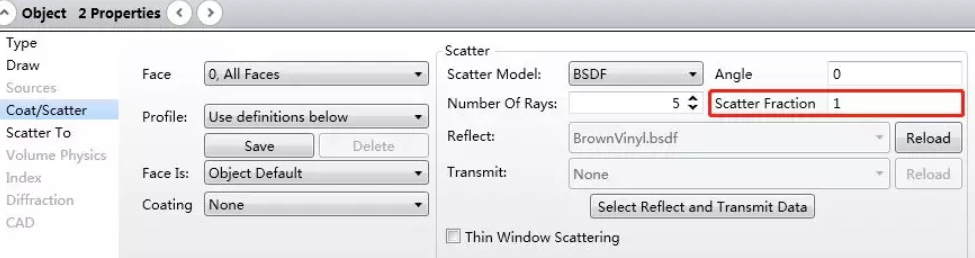

當使用該模型模擬測量得到的完整的BSDF數據時，請確?！吧⑸浜瘮?shù) (Scatter Fraction)”設置為1。

“散射函數”為1表示總是使用BSDF散射屬性，這是因?yàn)橥ǔＧ闆r下BSDF數據同時包含了反射光和散射光的信息。散射函數在0到1之間時表示一定百分比的光線會不考慮BSDF性質只發生反射。

然后OpticStudio將根據總散射積分 (Total Integrated Scatter, TIS) 精確計算發生散射的光的比例，該數據直接從輸入文件中獲?。ㄔ摂?shù)據與入射光的入射角相關，詳情請參考“BSDF數據交換文件的格式規定”）。對于其他散射模型，發生散射的光線的比例則由參數“光線數 (Numbers Of Rays)”確定。不發生散射的光則假設在該表面損失，例如表面吸收。因此，所有輸入光線都會發生散射，但是散射光線的能量會根據對應的TIS進行縮放（對于不同入射角的輸入光其TIS不同）。

最后，該模型還支持重要性采樣；OpticStudio內置了一個非常好的示例文件Tabular BSDF scattering surface with Importance Sampling.ZMX，該文件位于Zemax根目下的Samples > Non-sequential > Scattering文件夾中。當使用重要性采樣時，系統將再次從輸入數據文件中讀取TIS，用于對射向目標物體的光能量進行歸一化；對于一給定散射光所使用的TIS，它由入射光的入射角決定的。

BSDF模型的特點

在使用該模型時，我們需要特別注意以下幾點：

1、RVS公司的文件格式支持在樣本的不同旋轉角度下進行測量。對于具有各向異性散射屬性的表面需要特別注意。旋轉角度的范圍為0到360度之間，對應角度表示繞X+軸，逆時針方向的旋轉角度。當前情況下，模型支持50個不同的樣本旋轉角度。如果您需要增加此上限數量上限，請聯系Zemax技術支持。

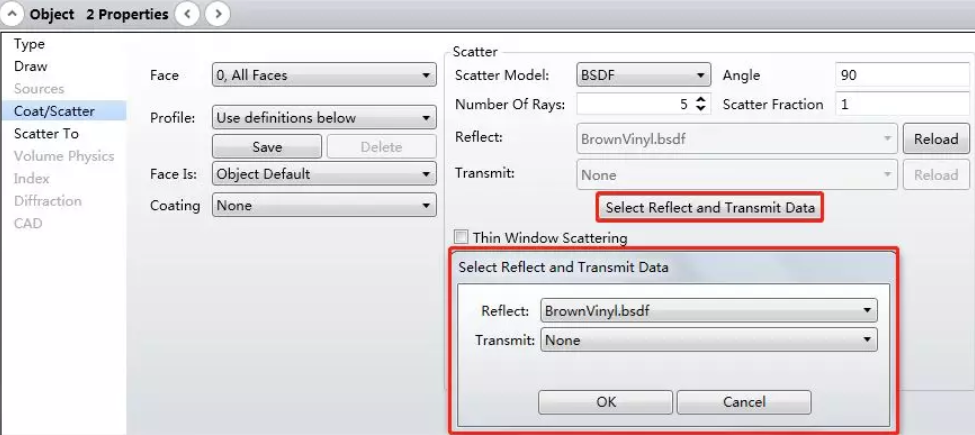

如果光學系統中模型表面的旋轉方向與測來方向不一致，則用戶可以在輸入該角度 “Angle” 參數欄中輸入一非零角度值：

2、在BSDF文件中，模型入射角的上限數量為100個，方位角的上限數量為1000個，極角的上限數量為1000個。如果您需要增加這三個數量上限，請聯系Zemax技術支持。

3、RVS文件格式支持兩種SpectralContent輸入：Monochrome和XYZ (三色) 兩種模式。然而在OpticStudio中目前支持單色散射計算。對于三色散射文件，您需要將其拆分為三個單獨的單色散射分布。如果您直接導入三色文件，OpticStudio會自動選擇第二個顏色進行計算。

4、RVS文件格式支持兩種散射類型 (ScatterType)：BRDF和BTDF。然而，該數據類型在模型中并不考慮；散射模型為反射或透射是由選擇文件時，分別在“反射 (Reflect)”和“透射 (Transmit)”兩種類型下選擇文件決定的：

因此，BSDF散射模型可以同時設置為透射和反射，并且兩種方向下的散射分布可以各不相同。每個方向的總散射能量是由兩種方向的相對TIS和表面鍍膜共同決定。

最后，需要特別注意的是不同樣本旋轉角度下的BSDF或TIS數值是通過插值計算得到的，這是用來保證OpticStudio中不同旋轉角之間的結果更佳平滑。在任意樣本旋轉角下，

將散射角與算法中產生的隨機數相聯系也是通過插值得到的，詳細信息請參考“如何創建用戶自定義散射函數”。

由于在散射角對應到隨機數時使用了插值計算，因此散射角度可能不在輸入的方位角和極角范圍內。然而計算該對應關系需要使用的分組完整數據只是導入的輸入文件中離散的入射角、方位角和極角。BSDF模型中會選擇最接近的角度數值來計算散射角，其中在選擇角度時并不會進行插值計算。因此，在選擇這種模型時您需要注意輸入的數據有足夠的角度分辨率（尤其是入射角、方位角和極角）來描述不同重要性的BSDF數據。

應用實例

這一小節將為大家演示如何使用由RVS公司生產的IS-SA儀器測量得到實際BSDF數據。該數據來自于汽車儀表盤的塑料材料，名為Brown Vinyl。該這種材料的BSDF數據保存在BrownVinyl.BSDF文本文件中，該文件位于Zemax根目錄下的ScatterData文件夾中。該文件為單色BSDF文件，包含13個入射角，19個方位角和11個極角：

#Data Generated by Radiant Imaging's 'Imaging Sphere'
#3/11/2008 9:37:42 AM
Source  Measured
Symmetry  PlaneSymmetrical
SpectralContent  Monochrome
ScatterType  BRDF
SampleRotation  1
0
AngleOfIncidence  13
15    20    25    30    35    40    45    50    ...
ScatterAzimuth 19
0    10    20    30    40    50    60    70    ...
ScatterRadial 11
0   5    10    15    20    30    40    50    ....
Monochrome
DataBegin
TIS 0.134506
6.375E-02    6.180E-02    5.879E-02    5.529E-02 ...
6.375E-02    6.199E-02    5.886E-02    5.563E-02 ...
6.375E-02    6.215E-02    5.940E-02    5.591E-02 ...
6.375E-02    6.217E-02    5.975E-02    5.624E-02 ...
6.375E-02    6.246E-02    6.003E-02    5.674E-02 ...
6.375E-02    6.255E-02    6.036E-02    5.707E-02 ...
6.375E-02    6.264E-02    6.070E-02    5.720E-02 ...
6.375E-02    6.303E-02    6.078E-02    5.772E-02 ...
6.375E-02    6.314E-02    6.126E-02    5.895E-02 ...
6.375E-02    6.302E-02    6.136E-02    5.852E-02 ...
6.375E-02    6.343E-02    6.182E-02    5.889E-02 ...
6.375E-02    6.363E-02    6.182E-02    5.916E-02 ...
6.375E-02    6.366E-02    6.210E-02    5.947E-02 ...
6.375E-02    6.371E-02    6.210E-02    5.975E-02 ...
6.375E-02    6.372E-02    6.238E-02    6.003E-02 ...
6.375E-02    6.390E-02    6.248E-02    6.028E-02 ...
6.375E-02    6.404E-02    6.289E-02    6.061E-02 ...
6.375E-02    6.410E-02    6.277E-02    6.124E-02 ...
6.375E-02    6.406E-02    6.266E-02    6.103E-02 ...
TIS 0.1321704
6.501E-02    6.262E-02    5.909E-02    5.513E-02 ...
6.501E-02    6.299E-02    5.950E-02    5.554E-02 ...

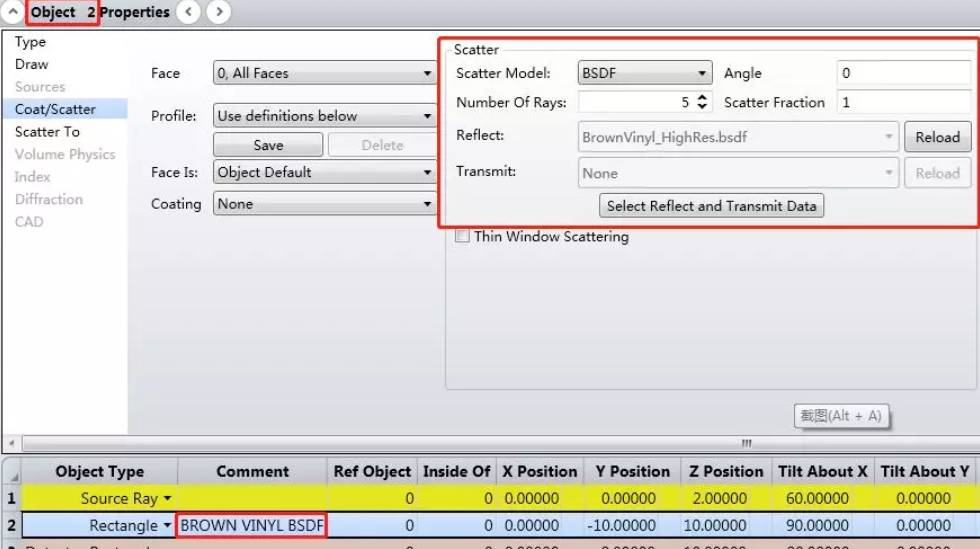

在示例文件中，我們使用這份數據定義非序列下矩形物體的散射分布：

需要注意的是散射函數設為1并且每條入射光線分裂為5根散射光線（光線數量為5）。

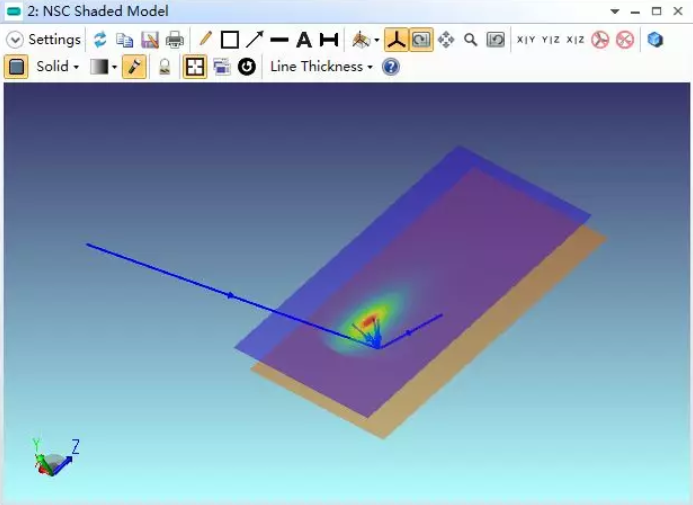

系統中單光線光源 (Source Ray) 物體用來向矩形物體發射入射角為30度的光線，然后一個矩形探測器放在矩形物體之前用來查看反射光的散射情況：

矩形探測器旋轉了180度面向矩形物體，并且探測器的“僅在前 (Front Only)”參數設為1，因此探測器上只記錄反射光線。該系統設置保存在保存在Zemax根目錄下Samples > Non-sequential > Scattering文件夾中，其文件名為Tabular BSDF scattering surface.zmx。

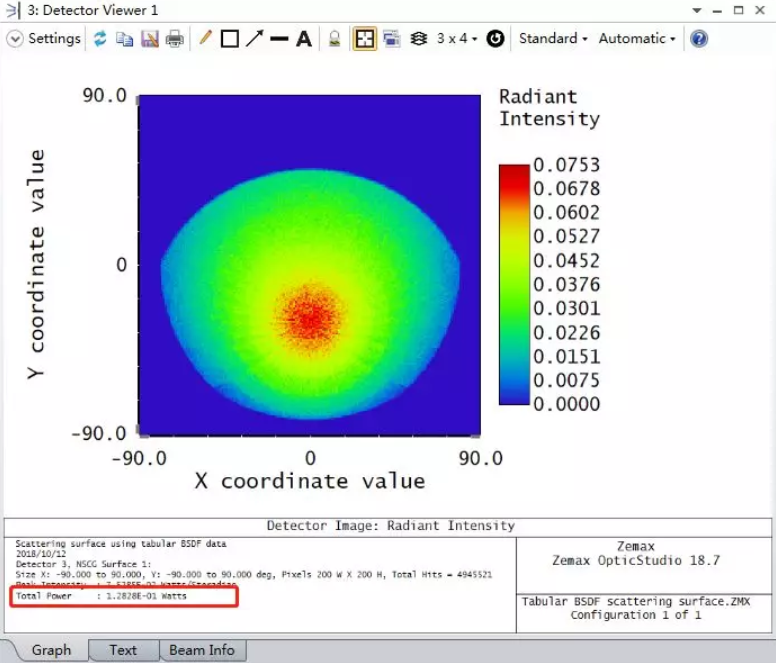

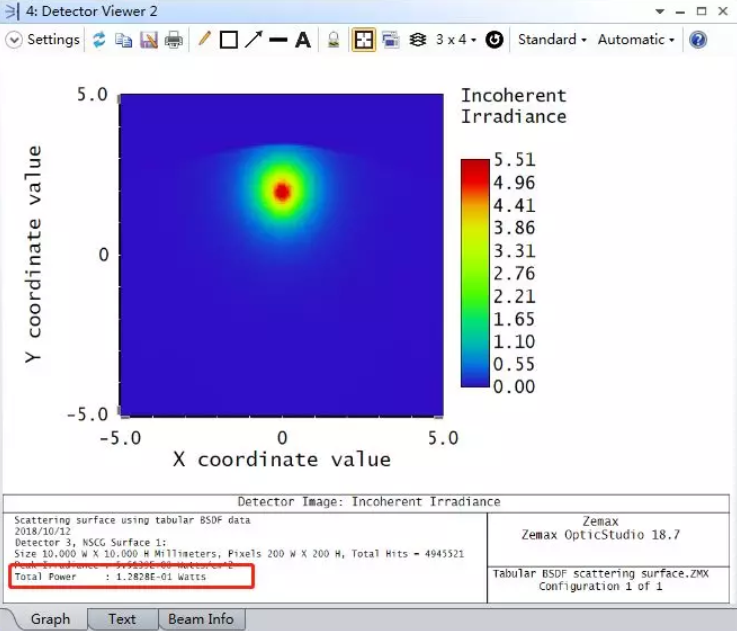

當進行一百萬根光線追跡后，探測器上的非相干輻照度分布以及輻射強度分布如下圖所示：

可以看到探測器上的總能量為0.1282W。這一結果和實際結果非常接近；在本例中，總能量功率為鏡面反射光線和30度入射角的散射光線的總和。對于沒有鍍膜的鏡面（OpticStudio默認為一層厚厚的鋁膜，詳細信息請閱讀文章“How is a MIRROR Without a Coating Handled?”）其反射效率為94.555%。您可以通過運行一次不考慮散射的光線追跡來進行簡單的驗證。在Brown Vinyl數據文件中，TIS在入射角為30度時為0.1371577。兩數值的乘積為0.94555*0.1371577=0.1297。這一數值與探測器上的數值相差不超過1%。增加探測器的像素數量以提高對散射分布邊緣能量的獲取可能會進一步減少這一偏差。

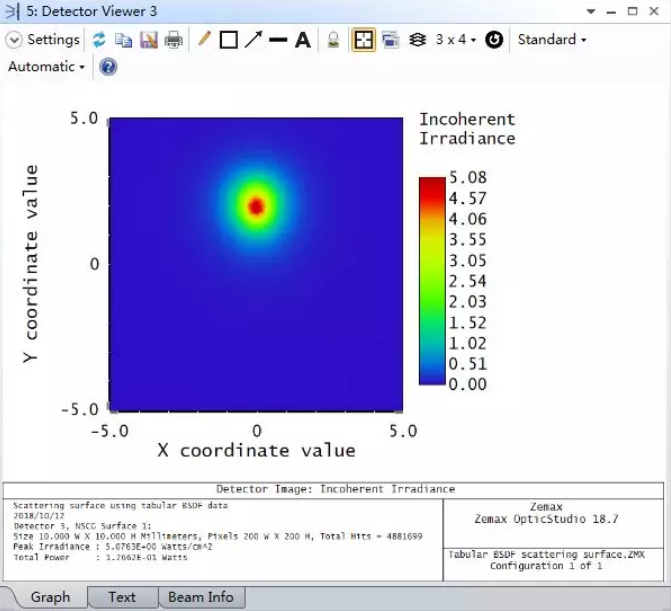

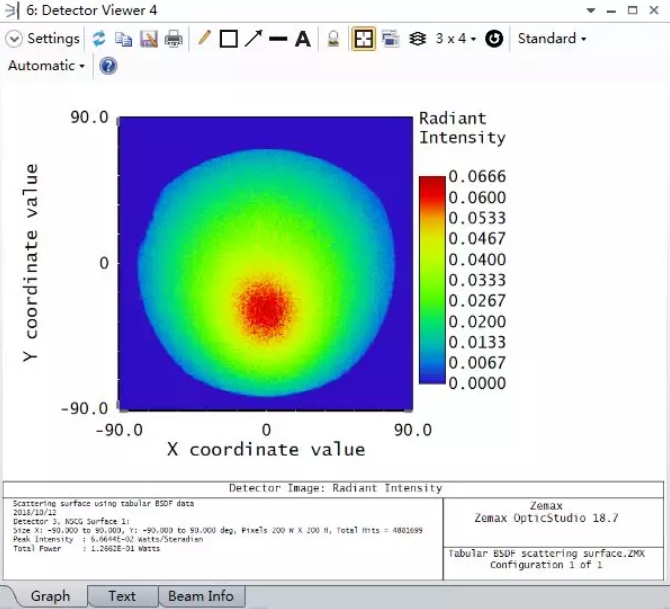

我們可以從輻射強度分布的邊緣處看到一些串?dāng)_，例如輻射強度分布圖下方的“階梯樓梯”結構。這是由于輸入數據的10度方位角和極角分辨率所引入的噪聲干擾導致的。如果想要消除這些影響，則需要增加輸入數據的叫分辨率。例如使用2度方位角和極角分辨率，其非相干輻照度分布以及輻射強度分布如下圖所示：

我們可以看到輻射強度分布的變化分辨率更高且更加均勻。同時由于BSDF數據允許非等間隔的角度設置，因此我們可以只對串?dāng)_產生的區域增加角度數據的分辨率。這可以在使文件大小不增加太多的情況下提供高精度的光線追跡擊結果。高角分辨率的BSDF文件請從前文提供的鏈接下載。

小結

本文中介紹了如何在OpticStudio的非序列模式下使用BSDF表格數據定義表面散射屬性，數據通過txt文本文件輸入。該散射模型可以在OpticStudio建模中使用測量得到的BSDF數據。
