BSDF數據交換文件的格式規定
概述
這篇文章介紹了雙向散射分布函數（Bi-Directional Scatter Distribution Function, BSDF）數據交換文件格式。在知識庫文章“How to use Tabular BSDF Data to Define the Surface Scattering Distribution”中，我們會在非序列下的BSDF散射模型中依據本文介紹的文件格式，使用表格BSDF數據來定義散射分布。這篇文章小編會在下周和大家分享。
介紹
在分析系統輻照度及雜散光分析時，表面散射是需要考慮的非常重要的一種效應。在許多案例中，散射是非常重要的。在OpticStudio中內置有多種散射分布，這包括朗伯散射(Lambertian)，高斯（Gaussian）及ABg模型。更多信息請查看幫助系統中The Setup > Non-Sequential Component Editor > Object Properties > Coat/Scatter標簽。
有時候我們想要的散射模型不符合OpticStudio內置的散射模型中的任一種。如果想要散射分布可以用解析的方法表示并且該函數是可積的，則我們可以使用用戶自定義表面散射模型來定義，具體內容可以參考我們上一周的文章“如何創建用戶自定義散射模型”。然而在許多情況下，我們可以直接測量得到物體表面的散射分布并得到該表面的BSDF數據。例如使用Radian Vision System（RVS）公司生產的球面散射分析儀 (Imaging Sphere for Scatter Appearance, IS-SA) 測量的BSDF數據。在照明系統設計中，我們可以在OpticStudio非序列模式中直接輸入測量得到的BSDF數據并生成對應的散射分布。本文將具體介紹BSDF數據交換文件的格式，該格式的設計目標是用來快速轉換BSDF數據。
坐標系定義

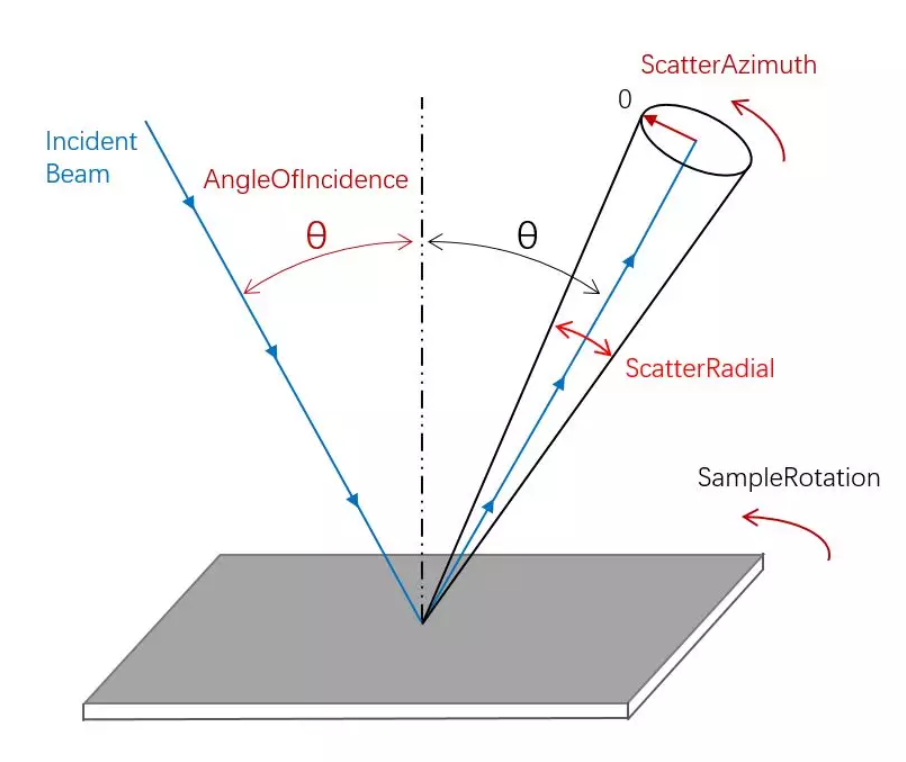

首先我們需要定義數據的坐標系。這里一共使用四種重要的角度來描述光線在一個表面發生的散射。它們根據重要性排序如下：
·樣本旋轉角 (Sample Rotation) （圖示: SampleRotation）
·入射角 (Angle of Incidence) （圖示: AngleOfIncidence）
·散射方位角 (Azimuth Scattering angle) （圖示: ScatterAzimuth）
·散射極角 (Radial Scatter angle) （圖示: ScatterRadial）
四種角度的順序是非常重要的：對于每個樣本旋轉角，您可以得到不同入射角下的數據；對于每個入射角，您可以得到不同方位角的數據，依此類推。

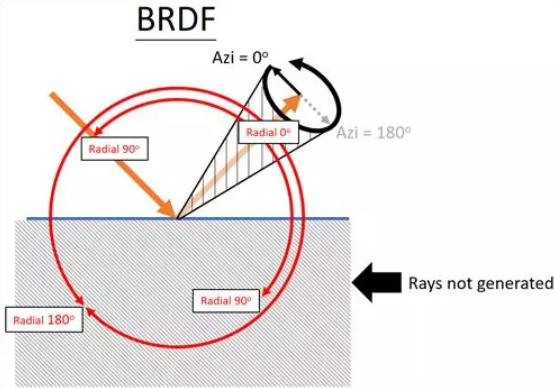

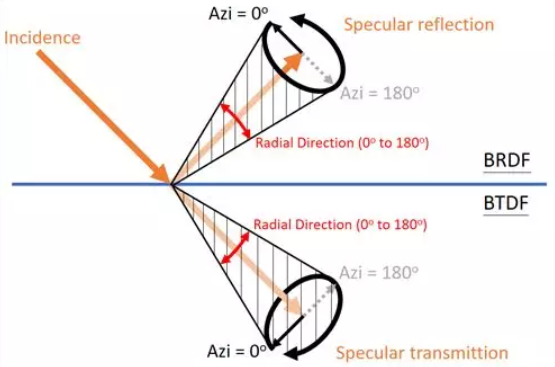

上圖所示為描述散射數據的四個重要的BSDF角度。其中BRDF情況下，散射極角和散射方位角是相對于光線的鏡面反射角進行定義的。因此在大多數反射情況下，該方法所需報告數據的數量有效降低。在BTDF情況下，散射極角和散射方位角則是相對于透射光的方向進行定義的。散射極角為零度時對應反射光線的方向，隨著極角增大，散射光線向外發散。方位角為零度對應反射光線指向表面法向量的方向，隨著方位角增大，散射光線繞反射光線方向逆時針旋轉。

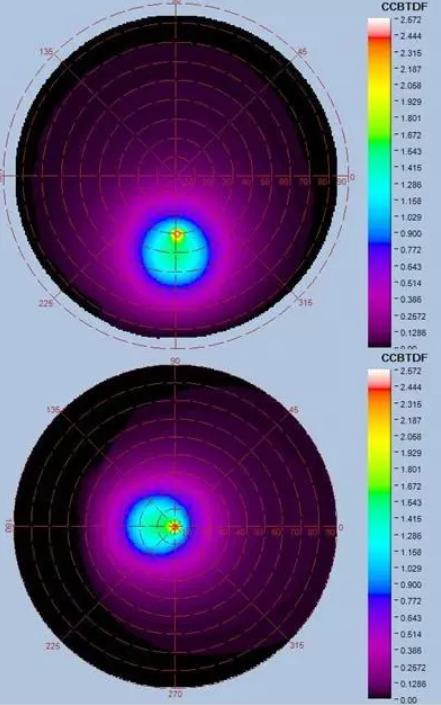

該圖展示了一束反射光的散射情況。其中上圖表示入射角為30度的光經過表面反射后的散射數據。下圖為經過校準變換后的數據，反射光的光斑中心位于坐標軸中點。需要注意的是，散射數據經過了旋轉。變換后的數據格式中，0°方位角方向與照度圖的0°軸重合。
文件格式定義

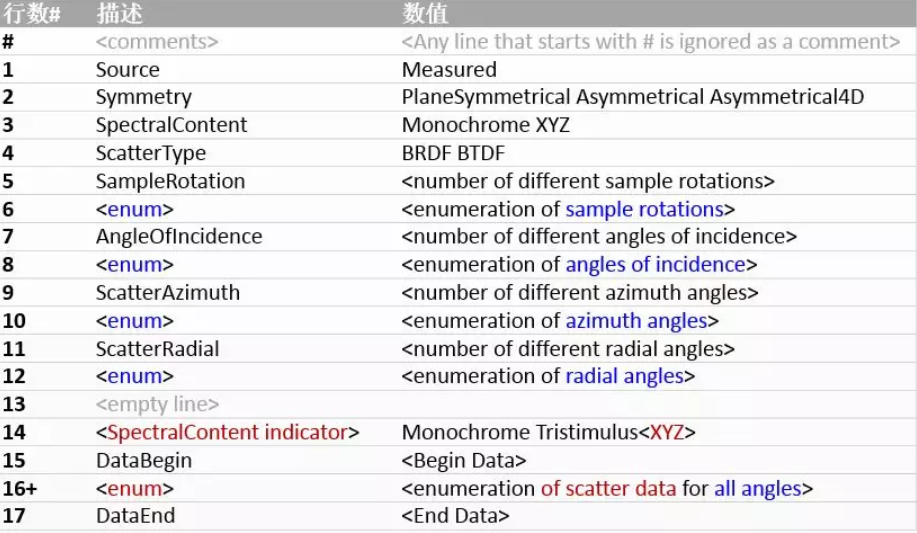

BSDF數據交換文件實際上就是以 .BSDF為擴展名的文本文件。下表所示為文件中每個文本和數據行所對應的含義：

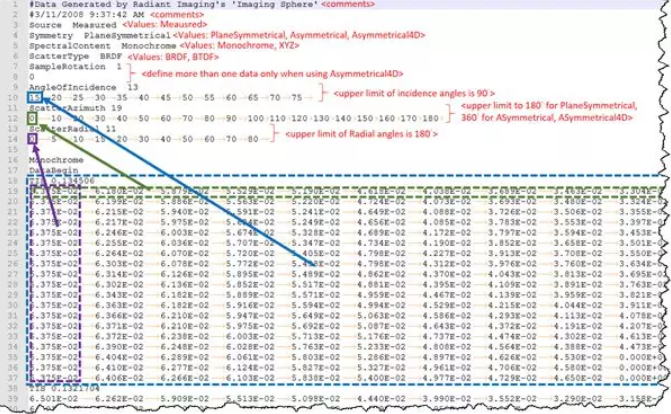

該表顯示了BSDF數據交換文件的基本格式。改變其中的變量會影響枚舉格式。有關該表的詳細解釋請見本文“格式注釋”一節。以系統內置的示例文件 BrownBinyl.BSDF 為例，各部分功能注釋如下：
格式注釋
本節將根據上文給出的表格中的編號，對數據交換文件的格式詳細介紹：
#. 任何以#號起始的行都將作為注釋被忽略
1. 目前 光源 (Source) 變量只支持一種情況：Measured
2. 對稱 (Symmetry) 變量包含三種情況：PlaneSymmetrical, ASymmetrical, ASymmetrical4D
PlaneSymmetrical
測量數據根據輻照度的光軸旋轉對稱，因此只有180°方位角的數據包含在文件中。請在平面對稱的各向同性樣本中使用這一設置。
Asymmetrical
在測量數據中沒有對稱性，不包括樣本旋轉。360°方位角的數據都會包含在文件中。在各向同性樣本中使用該設置（只對一個樣本旋轉方向）。
ASymmetrical4D
在測量數據中沒有對稱性，并且包括樣本旋轉。所有360°方位角的數據將包含在文件中。在個相同項樣本中使用該設置（可對多個樣本方向）。
3. 光譜 (SpectralContent) 變量包含兩種情況：Monochrome, XYZ
我們使用的RVS公司的IS-SA測試儀并不能測量全部光譜，而只是三色數據。
Monochrome
在該設置下，在DataBegin和DataEnd之間只有一組數據。該組數據在DataBegin的前一行進行了標注（見上表中第14行）。
XYZ
在該設置下文件將包含三組枚舉散射數據，每組數據對應三色數據中的一種。每組數據在DataBegin的前一行進行了標注（見上表中第14行）。
4. 散射種類 (ScatterType) 變量包含兩種情況：BRDT, BTDF
BRDF
文件中包含的數據以BRDF為單位。坐標系中散射極角為0°時對應反射光的方向。
BTDF
文件中包含的數據以BTDF為單位。坐標系中散射極角為0°時對應透射光的方向。
5-12. 數據總數 (Value Totals)（第5,7,9,11行）
所有數據均為正整數（不允許有小數點）。
對于樣本旋轉和入射角度的設置沒有上限。
對于方位角在PlaneSymmetry變量模式下的上限為180°，在Asymmetrical, ASymmetrycal4D 的上限為360°。
對于散射極角的上限為180°。
枚舉變量 (Enumeration value) （第6,8,10,12行）
所有枚舉變量均為正數。
枚舉變量的數目必須與數據總數一致。
枚舉變量不必等間距設置（請參考下一節中給出的示例文件，散射極角和散射方位角的枚舉值都不是等間隔的）。然而每個數據行必須以最后一個枚舉值為結尾（例如數據行不允許有多余的空格和Tab間隔符）。
16. 在每組龐大的數據前后都標有DataBegin和DataEnd。在每一塊數據開始前都會給出對應入射角下的總體積分散射。該數據以 “TIS” 為起始。該數據表示比例值，如 .500表示50%光線發生散射，剩下的光線根據BRDF的定義發生散射或透射。
在TIS數據之后為散射數據表。該表中每個豎行表示對應散射極角下不同方位角的散射數據。散射數據的行排列為分組進行。首先，散射方位角對應每個入射角 (AngleOfIncidence)，每個入射角數據包含不同方位角的數據行，該數據以行為單位形成一組數據。每個樣本旋轉角又包含不同的入射角，因此每個樣本散射角下又包含多組不同的入射角數據組。
散射數據的枚舉格式根據光譜 (SpectralContent) 變量不同而變化。如果光譜變量設為Monochrome，則數據格式如一小節中示例代碼1和示例代碼2所示。如果光譜變量設為XYZ，則數據中包含兩個附加的DataBegin和DataEnd定義行，并且在每個定義行DataBegin前都包含附加的標記行。該數據格式如下一小節中示例代碼3所示。
BSDF數據交換格式示例
示例代碼1
這段代碼展示了單色數據的格式。其中只包含一組連續的數據，以及一組DataBegin和DataEnd定義行。在該示例中，只包含一個樣本方向的數據。如果需要設置多個樣本旋轉角，則我們需在最后一行數據之后且在DataEnd定義行之前插入額外的數據行。
Monochrome #Data Generated by Radiant Zemax' 'Imaging Sphere' #6/1/2007 11:30:46 AM #Name: Ron #Model #: BTDF of matte sample Source Measured Symmetry PlaneSymmetrical SpectralContent Monochrome ScatterType BRDF SampleRotation 1 0 AngleOfIncidence 6 0 10 20 30 45 60 ScatterAzimuth 5 0 30 60 90 180 ScatterRadial 15 0 1 2 3.5 5 6.7 8 13.1 ... Monochrome DataBegin TIS 0.72 3.689E+00 3.575E+00 2.907E+00 ... 3.689E+00 3.585E+00 3.108E+00 ... 3.689E+00 3.585E+00 3.044E+00 ... 3.689E+00 3.511E+00 3.143E+00 ... 3.689E+00 3.313E+00 2.905E+00 ... TIS 0.70 3.605E+00 3.491E+00 2.778E+00 ... 3.605E+00 3.444E+00 2.968E+00 ... 3.605E+00 3.444E+00 2.874E+00 ... 3.605E+00 3.316E+00 2.955E+00 ... 3.605E+00 3.206E+00 2.825E+00 ... TIS 0.61 3.154E+00 3.059E+00 2.455E+00 ... 3.154E+00 2.924E+00 2.472E+00 ... 3.154E+00 2.924E+00 2.374E+00 ... 3.154E+00 2.768E+00 2.454E+00 ... 3.154E+00 2.892E+00 2.615E+00 ... TIS 0.49 2.508E+00 2.453E+00 2.040E+00 ... 2.508E+00 2.341E+00 2.014E+00 ... 2.508E+00 2.341E+00 1.925E+00 ... 2.508E+00 2.203E+00 1.976E+00 ... 2.508E+00 2.311E+00 2.121E+00 ... TIS 0.27 1.391E+00 1.362E+00 1.186E+00 ... 1.391E+00 1.351E+00 1.228E+00 ... 1.391E+00 1.351E+00 1.203E+00 ... 1.391E+00 1.324E+00 1.233E+00 ... 1.391E+00 1.323E+00 1.255E+00 ... TIS 0.10 5.262E-01 5.333E-01 5.332E-01 ... 5.262E-01 5.295E-01 5.196E-01 ... 5.262E-01 5.295E-01 4.988E-01 ... 5.262E-01 5.122E-01 4.955E-01 ... 5.262E-01 5.070E-01 4.962E-01 ... DataEnd
示例代碼2
這段代碼同樣展示了單色數據的格式。其中只包含一組連續的數據，以及一組DataBegin和DataEnd定義行。其中代碼間的紅色標注介紹了散射數據中的散射極角，方位角以及入射角對應的格式（其中每組數據包含15列，本例中只展示其中的3列）。本例中的散射數據只包含一個樣本旋轉方向。如果包含多個樣本旋轉方向，則我們需在最后一組數據的DataEnd定義行之后插入新DataBegin和DataEnd定義行。
#Data Generated by Radiant Imaging's 'Imaging Sphere' #6/1/2007 11:30:46 AM #Name: Ron #Model #: BTDF of matte sample Source Measured Symmetry PlaneSymmetrical SpectralContent Monochrome ScatterType BRDF SampleRotation 1 0 AngleOfIncidence 6 0 10 20 30 45 60 ScatterAzimuth 5 0 30 60 90 180 ScatterRadial 15 0 1 2 3.5 5 6.7 8 13.1 ... Monochrome DataBegin Rad 1 Rad 2 ... TIS 0.72 3.689E+00 Az 0 3.575E+00 2.907E+00 ... 3.689E+00 Az 30 3.585E+00 3.108E+00 ... 3.689E+00 . 3.585E+00 3.044E+00 ... Inc 0 3.689E+00 . 3.511E+00 3.143E+00 ... 3.689E+00 Az 180 3.313E+00 2.905E+00 ... TIS 0.70 3.605E+00 3.491E+00 2.778E+00 ... 3.605E+00 3.444E+00 2.968E+00 ... 3.605E+00 3.444E+00 2.874E+00 ... Inc 10 3.605E+00 3.316E+00 2.955E+00 ... 3.605E+00 3.206E+00 2.825E+00 ... TIS 0.61 3.154E+00 3.059E+00 2.455E+00 ... 3.154E+00 2.924E+00 2.472E+00 ... 3.154E+00 2.924E+00 2.374E+00 ... . 3.154E+00 2.768E+00 2.454E+00 ... 3.154E+00 2.892E+00 2.615E+00 ... TIS 0.49 2.508E+00 2.453E+00 2.040E+00 ... 2.508E+00 2.341E+00 2.014E+00 ... 2.508E+00 2.341E+00 1.925E+00 ... . 2.508E+00 2.203E+00 1.976E+00 ... 2.508E+00 2.311E+00 2.121E+00 ... TIS 0.27 1.391E+00 1.362E+00 1.186E+00 ... 1.391E+00 1.351E+00 1.228E+00 ... 1.391E+00 1.351E+00 1.203E+00 ... . 1.391E+00 1.324E+00 1.233E+00 ... 1.391E+00 1.323E+00 1.255E+00 ... TIS 0.10 5.262E-01 5.333E-01 5.332E-01 ... 5.262E-01 5.295E-01 5.196E-01 ... 5.262E-01 5.295E-01 4.988E-01 ... Inc 60 5.262E-01 5.122E-01 4.955E-01 ... 5.262E-01 5.070E-01 4.962E-01 ... DataEnd
示例代碼3
多色 (XYZ) 數據的格式示例。每個單獨的波長擁有分立的DataBegin和DataEnd定義行。如果有多個樣本旋轉方向，則數據將添加在每個波長組最后一行數據后，且在DataEnd定義行之前。
#Data Generated by Radiant Imaging's 'Imaging Sphere' #6/1/2007 11:30:46 AM #Name: Ro #Model #: BTDF of matte sample Source Measured Symmetry PlaneSymmetrical SpectralContent XYZ ScatterType BRDF SampleRotation 1 0 AngleOfIncidence 6 0 10 20 30 45 60 ScatterAzimuth 5 0 30 60 90 180 ScatterRadial 15 0 1 2 3.5 5 6.7 8 13.1 ... TristimulusX DataBegin TIS 0.72 3.689E+00 3.575E+00 2.907E+00 ... 3.689E+00 3.585E+00 3.108E+00 ... 3.689E+00 3.585E+00 3.044E+00 ... 3.689E+00 3.511E+00 3.143E+00 ... 3.689E+00 3.313E+00 2.905E+00 ... TIS 0.70 3.605E+00 3.491E+00 2.778E+00 ... 3.605E+00 3.444E+00 2.968E+00 ... 3.605E+00 3.444E+00 2.874E+00 ... 3.605E+00 3.316E+00 2.955E+00 ... 3.605E+00 3.206E+00 2.825E+00 ... TIS 0.61 3.154E+00 3.059E+00 2.455E+00 ... 3.154E+00 2.924E+00 2.472E+00 ... 3.154E+00 2.924E+00 2.374E+00 ... 3.154E+00 2.768E+00 2.454E+00 ... 3.154E+00 2.892E+00 2.615E+00 ... TIS 0.49 2.508E+00 2.453E+00 2.040E+00 ... 2.508E+00 2.341E+00 2.014E+00 ... 2.508E+00 2.341E+00 1.925E+00 ... 2.508E+00 2.203E+00 1.976E+00 ... 2.508E+00 2.311E+00 2.121E+00 ... TIS 0.27 1.391E+00 1.362E+00 1.186E+00 ... 1.391E+00 1.351E+00 1.228E+00 ... 1.391E+00 1.351E+00 1.203E+00 ... 1.391E+00 1.324E+00 1.233E+00 ... 1.391E+00 1.323E+00 1.255E+00 ... TIS 0.10 5.262E-01 5.333E-01 5.332E-01 ... 5.262E-01 5.295E-01 5.196E-01 ... 5.262E-01 5.295E-01 4.988E-01 ... 5.262E-01 5.122E-01 4.955E-01 ... 5.262E-01 5.070E-01 4.962E-01 ... DataEnd TristimulusY DataBegin TIS 0.72 3.689E+00 3.575E+00 2.907E+00 ... 3.689E+00 3.585E+00 3.108E+00 ... 3.689E+00 3.585E+00 3.044E+00 ... 3.689E+00 3.511E+00 3.143E+00 ...
小結
BSDF數據交換文件格式是由Zemax和RVS公司共同開發的，該格式提供了一個簡單快捷的方式將BSDF數據輸入到OpticStudio中。輸入到OpticStudio中的數據將用于在非序列模式下描述任意物體表面的表面散射分布。
