有些時候 OpticStudio 內置的表面類型難以滿足我們的需求，所以我們可能需要外部數據的協助來構建我們想要的表面，今天就讓我們學習一下：如何以數據的方式定義網格矢高表面

引言

本文示范了如何輸入表面起伏數據，以定義Zemax OpticStudio中的網格矢高 (Grid Sag) 類型表面，表面起伏數據應為Z坐標軸上的矢高 (Sag)。

鏈接: https://pan.baidu.com/s/1uyhVzBj48WTHkb3wAFA5Ig

提取碼: x77t

正文

表面起伏數據格式是這樣定義的：

第一行，由7個數字表示。

? 第1, 2個數字，代表x與y方向的數據數量，數據類型為整數。

? 第3, 4個數字，代表x與y方向的數據間隔，數據類型為浮點數。

? 第5個數字，代表數據的單位，0表示單位是mm。

? 第6, 7個數字，代表整體數據點的偏心量，數據類型為浮點數。

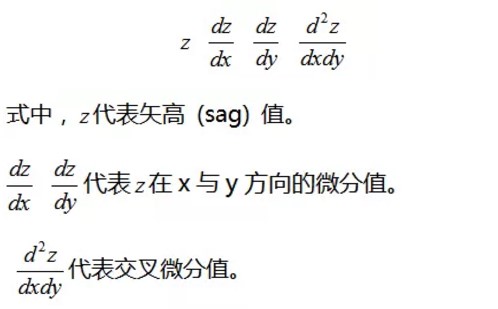

第二行及以后之后的數據格式如下：

注：數據最少需要5x5個點。

在網格矢高 (Grid Sag) 面的設定中，若指定使用雙三次樣條 (Bicubic-spline) 進行內插，為了使數據點之間sag的內插結果平滑，要求必須要輸入微分值。
但是，若設定所有的微分值為0，或是該數據留白不輸入，OpticStudio會默認使用有限差分法 (Finite Difference Method) 來計算微分值。
數據的紀錄順序定義如下：
1. 從的面的左上角，也就是Xmin、Ymax開始。
2. 下一個輸入的數據是該點的右邊一個值 (就是X方向加一個間隔)。
3. 第一行結束后，從第二行左邊開頭繼續。
4. 填滿時，最后一個數字應為Xmax、Ymin
矢高 (Sag) 數據的基準面可以是平面，也可以是球面、圓錐曲面或是非球面。
關于數據文件的后綴名，若是在用在序列模式中，應為 “.DAT”，若是用在非序列模式，則應為 “.GRD”。

在序列模式下定義這個面時，表面類型為網格矢高 (Grid Sag)。曲率半徑、圓錐系數以及非球面系數等參數，可以用來定義輸入數據的基準面。

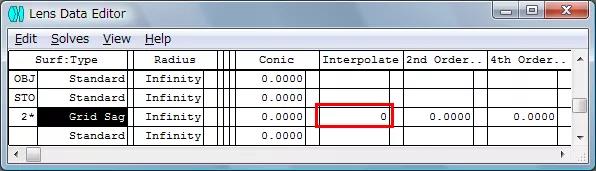

插值 (Interpolate) 一欄中的參數，代表矢高 (sag) 數據的內插方式，0表示雙三次樣條 (Bicubic-spline)，1表示線性內插(Linear interpolation)。

輸入的方式為：
1. 將后綴為.DAT 文件置于 “\Documents\Zemax\Objects\Grid Files” 文件夾中。

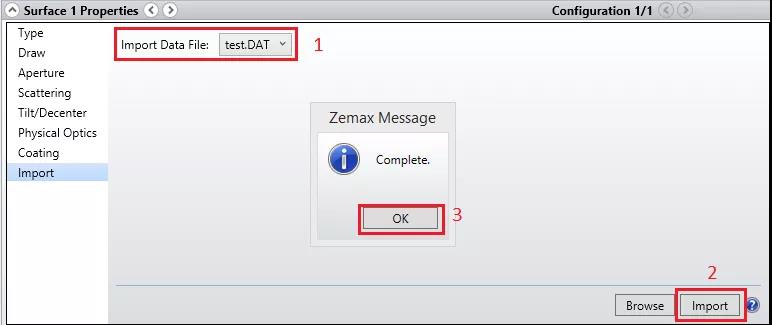

2. 請開啟鏡頭數據編輯器，選擇網格矢高 (Grid Sag) 面，并打開面屬性 (Surface Properties) 對話框 。
3. 然后選取您的后綴為 .DAT的文件，點選導入 (Import)，點擊 OK 輸入。

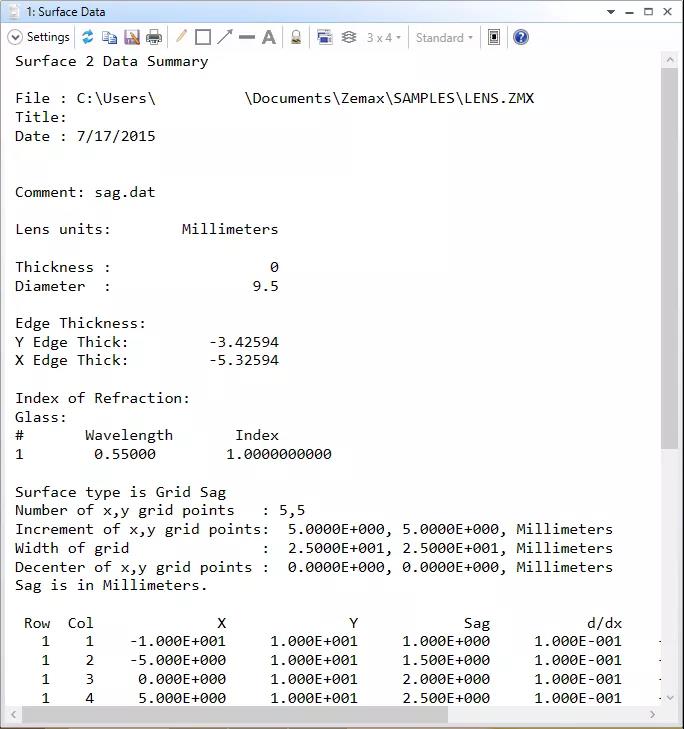

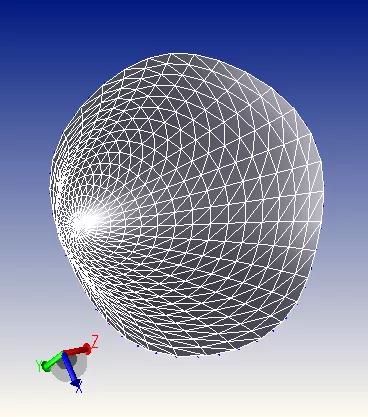

數據輸入后，如果想要查看輸入結果的話，請選擇 “分析 (Analyze) >報告 (Report) > 表面數據報告 (Surface Data) ”。
