如何利用Zemax OpticStudio模擬熱效應

本文旨在說明如何利用Zemax OpticStudio模擬熱效應。Zemax OpticStudio熱效應模擬功能能夠模擬折射率遇熱改變以及光學材料和機械結構的熱脹冷縮。本文我們將模擬以下三種系統的熱效應：

（1）平板玻璃

（2）庫克三片式鏡頭

（3）雙膠合透鏡

平板玻璃

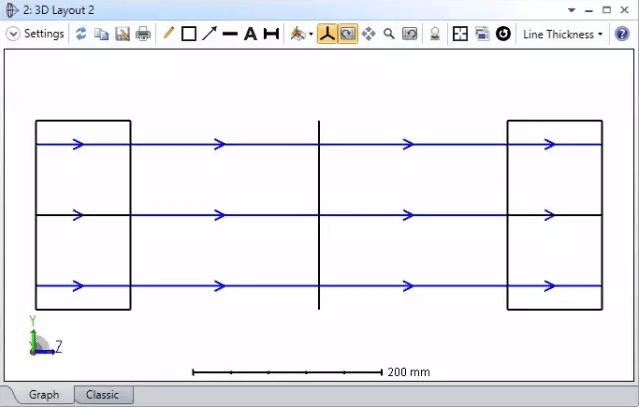

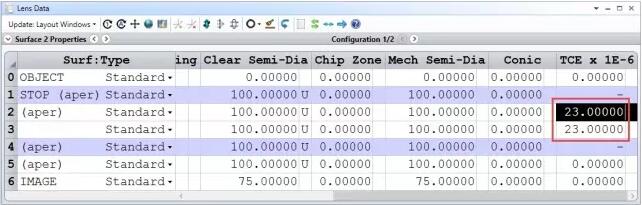

首先在LDE中輸入我們系統初始結構：

常溫下，平板玻璃的厚度和半直徑（Semi-Diameter）均為100，兩平板玻璃之間的距離為200。兩平板玻璃之間空氣的熱膨脹系數(Thermal Coefficients of Expansion，TCE)設定為23，單位為parts per million,簡稱ppm。玻璃的熱膨脹系數（TCE）可以在Material Catalog中查詢。

其次，熱模擬之前我們還需要確保在System Explorer > Environment中，“Adjust Index Data To Environment”選項已經勾選

本文案例

我們嘗試將溫度升高到500℃，查看平板玻璃的厚度如何變化。

1、打開多重組態編輯器并列出所有會受到溫度影響的參數

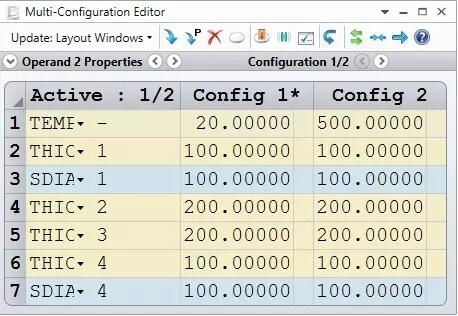

在本例MCE中，我們設定的第一個組態為20℃。第二個組態為500℃。同時列出所有會受到溫度影響的參數：第1、4面的厚度和半直徑以及第2、3面的厚度。

2、對第二個組態中的所有參數設定熱拾取求解

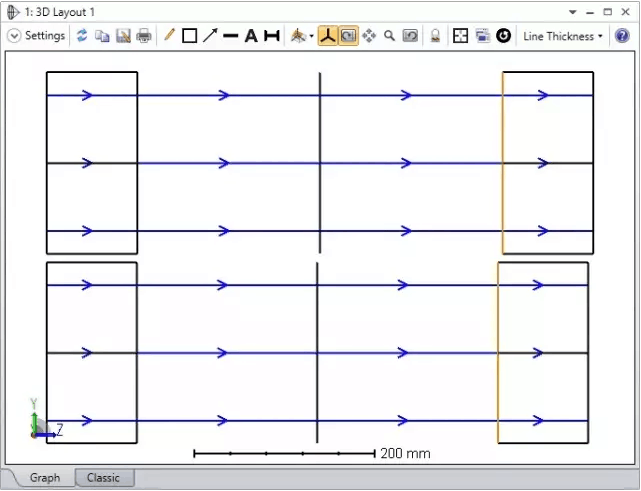

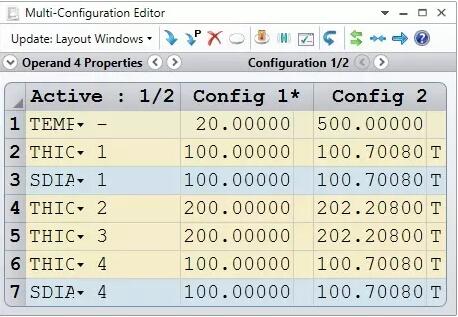

對第二個組態中的所有參數設定熱拾取求解，這個求解功能是讓Zemax OpticStudio利用內建的熱縮放工具來計算熱系數，我們可以看到在MCE中看到各個影響參數的熱膨脹變化。也可以再次打開3D Layout并設定同時觀察兩個組態。如下圖，上面的是高溫度組態（500℃）計算出的結果，下面為常溫（20℃）組態下的計算結果。

3、假設第二個組態中第3、4個面處于1000℃的高溫，其他元件仍然在500℃的溫度

我們需要再插入一個TEMP操作數。在第二個TEMP之后的面的溫度將會與第一個TEMP到第二個TEMP之間的面的溫度不同。如下圖，在面1和面2操作數之后插入TEMP，設定第一個組態溫度仍然為20℃，第二個組態為1000℃。結果如下圖所示：在第二個組態中，現在面3的厚度大于面2的厚度。

如上，在LDE中輸入系統初始結構。勾選“Adjust Index Data To Environment”選項。

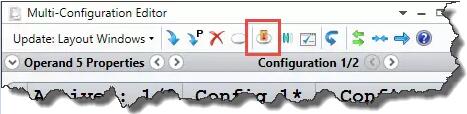

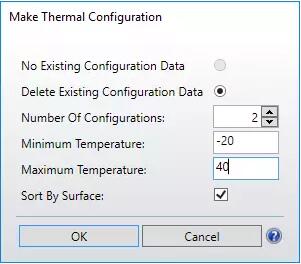

除了以上方法，我們還可以我們還可以利用Zemax OpticStudio內建的工具自動插入所有所需參數操作數。打開MCE，點擊菜單欄上的Make Thermal工具即可。

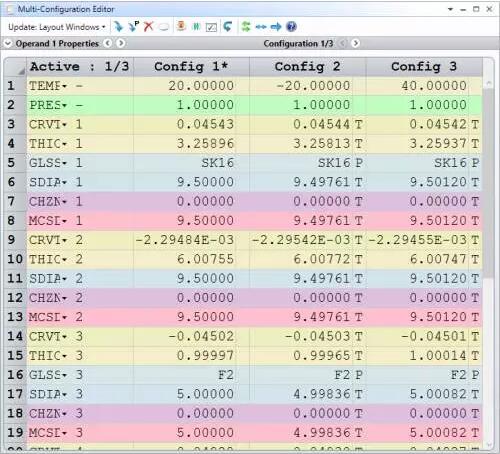

除了標準溫度（組態1），我們還需要再插入兩個組態，分別為-20℃和40℃。因此在模擬過程中一共有三個組態。具體設定如下圖。

同時按下(Ctrl+A)可以切換組態，觀察系統熱效應。

雙膠合透鏡-

  去除系統對熱的敏感性

Zemax OpticStudio除了可以模擬熱效應，也支持使用者優化以去除系統的熱敏感性。接下來我們將示范如何讓一個雙膠合透鏡在20℃和100℃之間的RMS波前差最小化。

1、觀察兩組態之間OPD圖的差異

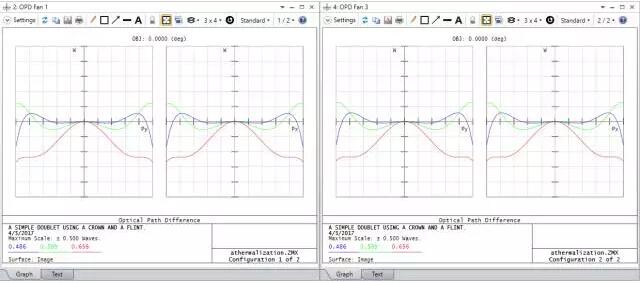

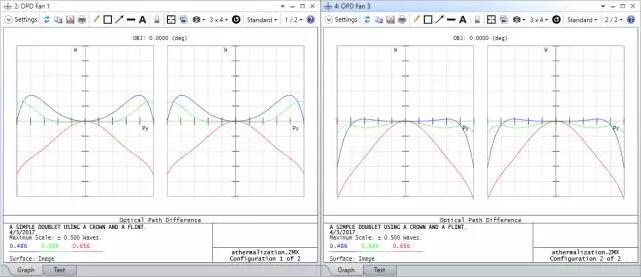

此系統中第一個組態參考溫度為20℃，第二個組態為100℃。按照上面的熱模擬步驟，我們已經利用Make Thermal工具插入了所有因素的操作數并在MCE中熱拾取求解。觀察兩個組態的OPD圖，可以看出兩組態之間的差異比較明顯。

2、利用Hammer優化替換玻璃材料以除去此系統的熱效應

為了避免由于兩個玻璃材料的熱膨脹率差異太大引起兩玻璃接合處壓力過大從而使透鏡破裂，在替換玻璃的過程中，我們希望兩個玻璃之間的TCE差異小于1ppm。同時，為了使透鏡系統維持不變，我們?nèi)孕柙偌由弦粋€有效焦距的設置（100mm）。

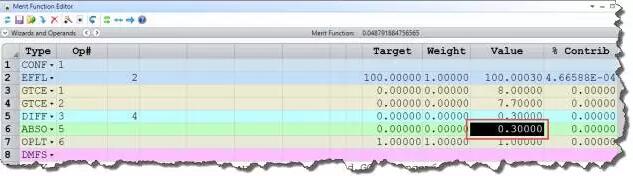

下圖為評價函數編輯器中的各項設定：

第二行EFFL操作數可以確保此雙膠合透鏡的有效焦距為100mm。

第三行至第七行為限制兩玻璃之間膨脹系數差小于1ppm的操作數。注意我們并沒有直接限制膨脹系數，而是限制兩玻璃之間差值小于1ppm。

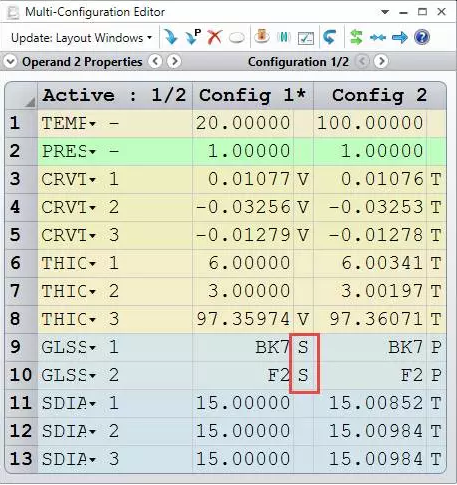

在MCE中，也可以看到兩個玻璃都有一個S符號，這代表兩玻璃材料被設定為可替代“Substitution”，即在Hammer優化過程中，可以替換兩片玻璃材料以獲得最佳解。

3、點擊Optimize > Hammer優化工具，開始優化直至優化結束

點擊Optimize > Hammer優化工具，開始優化直至優化結束。優化結束后，再次打開兩組態下的OPD圖，可以看出優化后兩組態之間的差異很小，幾乎可以看作是一樣的。同時也可以查看評價函數中兩玻璃材料的TCE值確實小于1ppm。

總結

此文章示范了如何使用Zemax OpticStudio進行熱模擬?？偨y(tǒng)來說需要注意一下幾點：

（1） 所有會受到溫度影響的參數都必須列在MCE中；

（2） 在MCE中使用溫度拾取求解，OpticStudio會自動計算溫度對參數的影響；

（3） Make Thermal工具提供了更加方便的途徑可一次性插入所有參數以及溫度拾取求解到MCE中。
