這篇文章解釋了如何在OpticStudio非序列模式下使用體散射中的波長偏移功能模擬熒光。

熒光一詞主要用來描述光被物體吸收并發射出不同波長光（一般為波長更長的光）的過程。光線通常情況下也會沿不同方向發射。我們可以使用OpticStudio非序列模式下的體散射功能模擬這一過程。

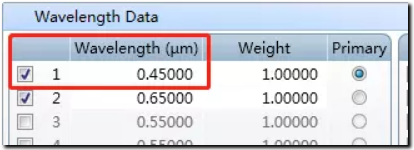

OpticStudio中自帶的示例文件 (Fluorescence Example.ZMX) 就是用來演示如何在非序列下模擬熒光物體。該文件位于Zemax > Samples > Non-sequential > Scattering文件夾中。在這個簡單的系統中，我們使用一個橢圓光源 (Source Ellipse) 來向三維物體發射平行光，其中物體體積具有體散射屬性。每根光線的波長為0.450μm，這是由系統設置中的1號波長定義的。

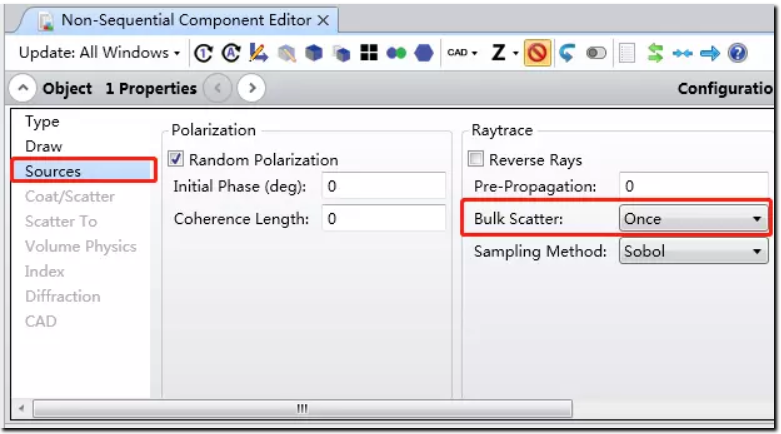

在本例中每條光線在介質中最多只發生一次體散射，散射次數可以在非序列元件編輯器(Non-sequential Component) 光源物體的物體屬性中的光源 (Sources) 選項卡下光線追跡 (Ray Trace) 欄的體散射 (Bulk Scattering) 選項中進行設置：

在本例中，光源發射光線的采樣方法為索伯采樣“Sobol”。這是因為相比其他隨機算法，使用索伯算法產生的光線分布具有更優的隨機性。有關索伯采樣的詳細內容請查閱Zemax用戶手冊“Non-sequential Components”一章，或參考知識庫文章“Understanding Sobol Sampling”，您也可以在公眾號MAX講堂的非序列標簽下找到這篇文章的中文版本。

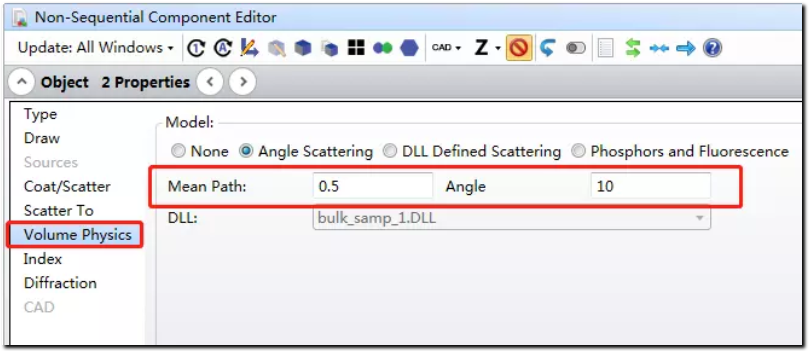

在散射介質中，我們使用角度散射 (Angel Scattering) 分布對體散射進行定義，該定義欄位于散射物體的物體屬性 > 體散射 (Volume Physics) 選項卡中，在本例中平均自由程 (mean free path) 為0.5mm，最大散射角為10°：

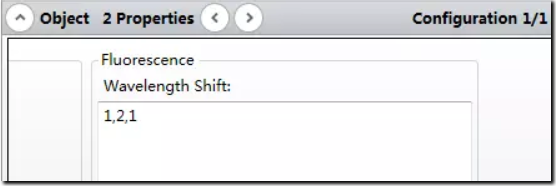

在散射模型定義欄右側為熒光波長偏移定義欄。它用來定義體散射中的波長變化。這里使用的數據輸入格式為“in, out, prob”，其中“in”為輸入光的波長編號，“out”為輸出光的波長編號，“prob”為體散射過程中波長發生偏移的相對概率。在本例中，在發生體散射時，波長編號為1的輸入光 (0.450μm) 將以100%的概率發生波長飄移，波長轉變?yōu)?號波長 (0.650μm) 。通過這個工具，我們可以在OpticStudio中通過體散射模型對熒光中的波長偏移進行模擬。通常來講，在波長飄移中定義的波長并不是單一波長，并且發生體散射的光線也不一定會發生波長偏移，您可以閱讀Zemax用戶手冊“Non-sequential Components”一章中的“Wavelength Shift”工具了解更多波長偏移的定義方式。

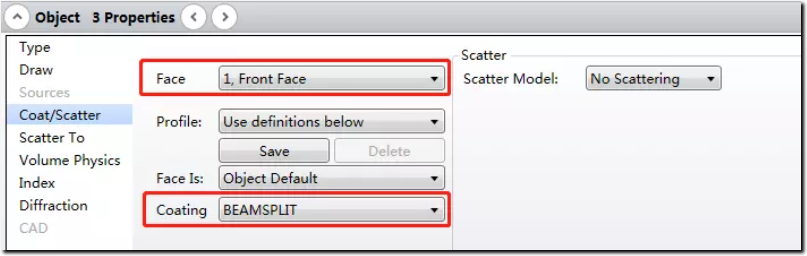

為了測試波長偏移工具正常工作，在示例系統中還設置了一個矩形體，并且該矩形體的前表面有一個名為“BEAMSPLIT”的鍍膜：

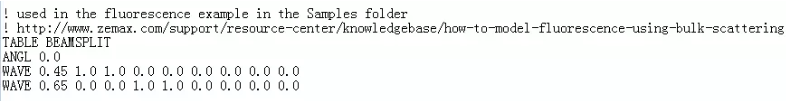

該鍍膜類型是在OpticStudio安裝時自帶的膜層文件COATING.DAT文件中進行定義的：

您可以閱讀Zemax用戶手冊中“Polarization Analysis”一章查看該定義類型的詳細信息，您也可以參考知識庫文章“How to Model a Dichroic Beam Splitter”。

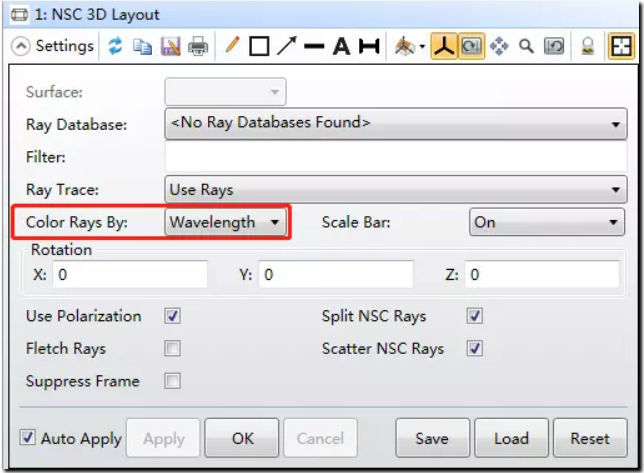

根據BEAMSPLIT的膜層定義，所有波長為0.450μm的光線將被反射，并且所有波長為0.650μm的光線將透射穿過該膜層。我們可以從布局圖中查看膜層的分光結果。此時我們需要將布局圖中光線的顏色顯示(Color Rays By)選為“波長(Wavelength)”:

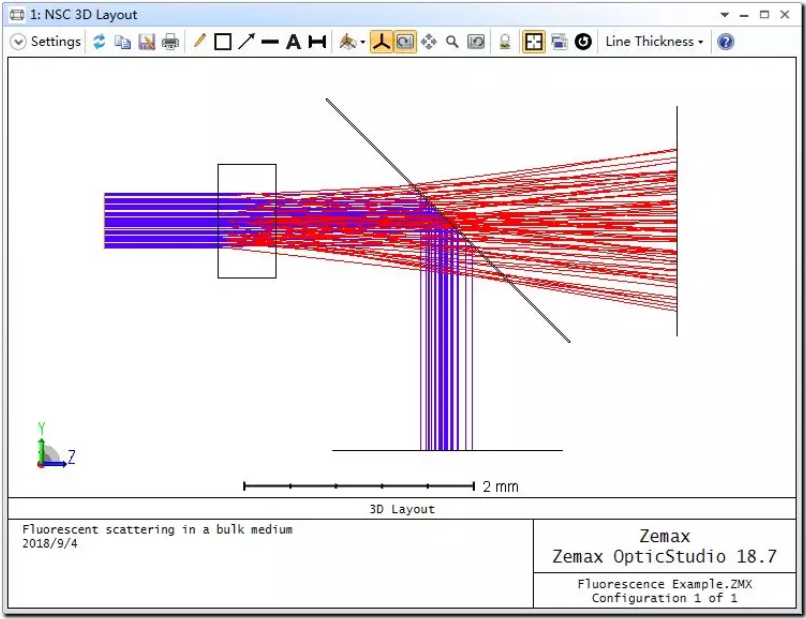

正確設置后我們可以看到在布局圖中，所有沒有發生體散射的光線被第二個長方體物體的前表面膜層反射，發生體散射的光線則穿過了該表面：

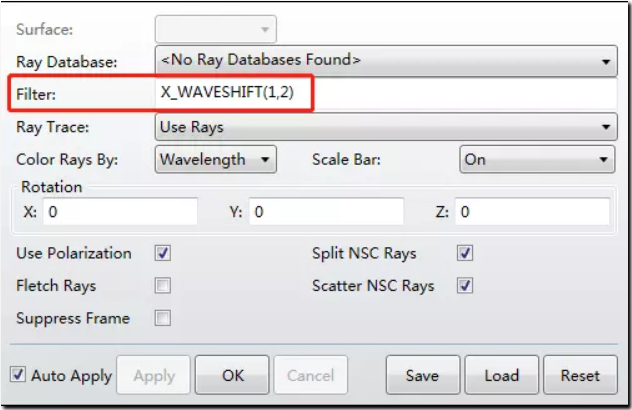

在布局圖中我們還可以使用字符串過濾功能來挑選出發生體散射波長偏移的光線。這里我們需要使用的過濾字符串為X_WAVESHIFT(i,j)，其中i為輸入波長的編號，j為輸出波長的編號。本例中，我們需要設置的字符串如下圖所示：

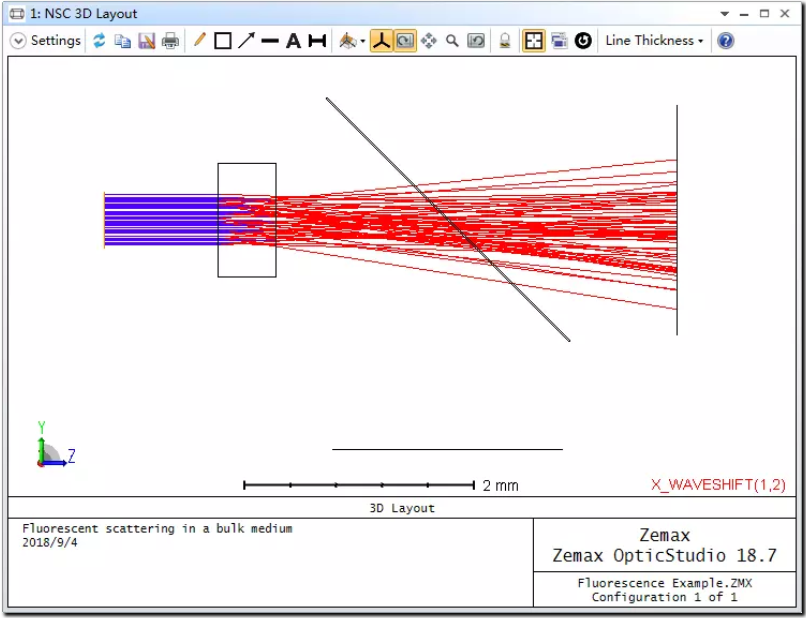

過濾出波長偏移的光線后，布局圖如下圖所示：

您可以在Zemax用戶手冊“Non-Sequential Components”一章中查閱更多有關字符串過濾的資料，您也可以閱讀知識庫文章“How to Perform Stray Light Analysis”。有關使用體散射模擬介質的熒光特性就和大家介紹到這里啦，希望本文對您的工作有所幫助！
