OpticStudio優化求解的過程會給我們良好的結果，但是，一個初始系統是怎樣經過優化成為性能良好的系統的，這中間所經歷的過程能為我們提供寶貴的思路和經驗。所以今天，讓我們來關注：

保存優化過程中的評價函數

正文

您或許在使用的過程中會發現，OpticStudio目前沒有把優化過程中的評價函數跟系統狀態儲存下來的功能。

OpticStudio的整個優化過程往往是非線性的，有時候評價函數可能在一段時間之后突然快速下降。即使前面好幾個迭代循環都沒有太大變化，也不代表下一個循環依然不會有改變。而OpticStudio會跳過優化的過程，直接把優化的「結果」交到使用者的手中。(全局優化(Global Search)除外)。

但是，對于設計者來說，優化的過程也是關注的重點之一。對于這樣的需求，我們提供了一個使用ZPL宏的解決方案。本文使用到的附件請從以下鏈接中下載：

提取碼: iy3q

這個ZPL宏的功能是：把優化分成好幾個步驟，并記錄每一步優化時的評價函數。

ZPL宏會在認為優化前后差異小到一個程度時自動停下來。

附件的ZAR文件是簡單的示范。

首先請把附件的save_optimization.zpl放到ZEMAX\Macros\資料夾中。

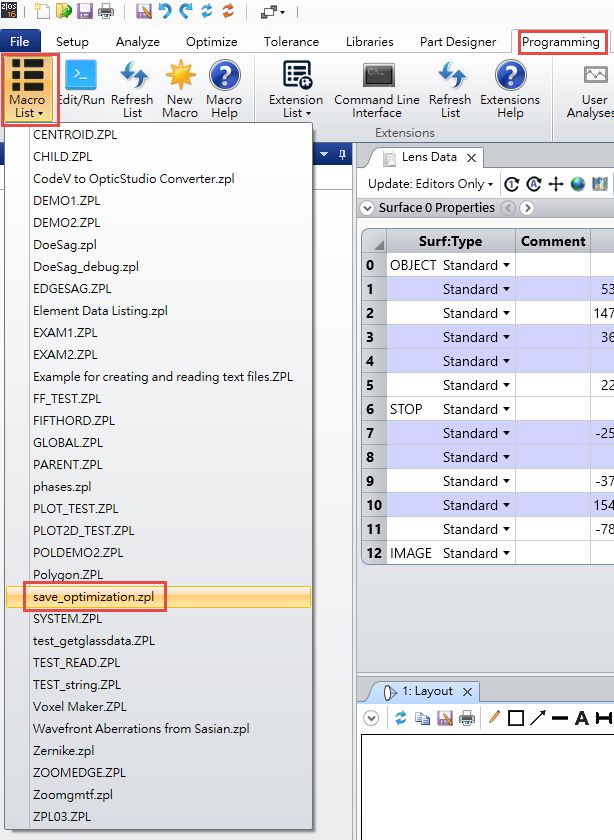

然后打開附件的ZAR文件，并到編程(Programming) > 宏列表 (Macro List) 中找到并執行save_optimization。

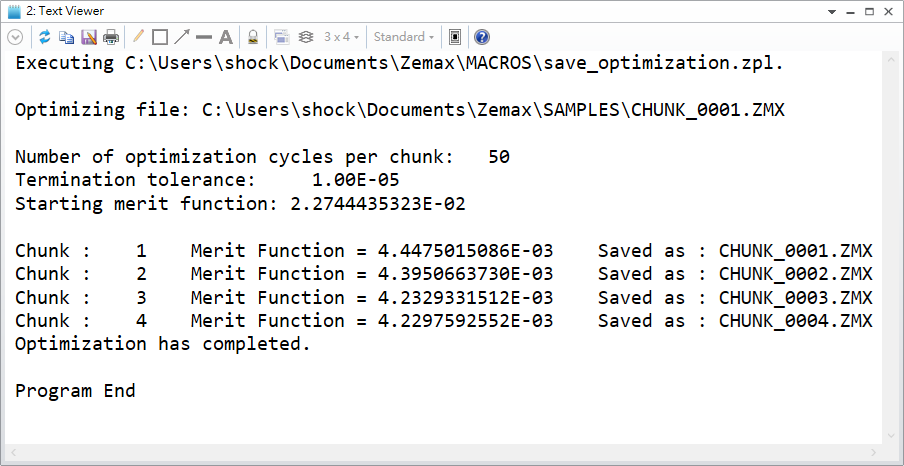

執行后可以看到以下結果：

在ZPL宏中，預設是每50個迭代循環就儲存一次結果，你也可以手動修改這個數值。
