如何編譯用戶自定義DLL

概述

本文將介紹什么是用戶自定義DLL以及如何在Visual Studio中編譯用戶自定義DLL。本教程是基于Visual Studio Community 2017 version 15.9而創建的，但這些步驟在更早的版本中也適用，版本間變化指出均有記載。本文也會討論其他的編譯器。請注意本文不涉及如何編寫DLL。

OpticStudio專業版和旗艦版允許用戶使用C或C++程序建立他們自己的組件。有很多編譯器可以編譯C/C++代碼，其中很常用的是Visual Studio。本文將提供一步步的編譯DLL的指南。

什么是用戶自定義DLL？

空間頻率分為不同的頻域：
■ 在序列模式中，表面定義了光學材料的界面。表面類型可以是折射、反射、衍射或者漸變折射率。OpticStudio支持超過65種不同的表面類型，包括非常普適的面型包括多項式面型和雙錐Zernike。
然而，很多時候用戶依舊希望可以根據他們的具體需求訂制一些功能。這就是用戶自定義面型有用且強大的地方了，因?yàn)镺pticStudio包含使用它的界面。

■ 在非序列模式中，物體定義了光學材料的界面。物體擁有帶有材料屬性的幾何形狀，且可以有面來折射或者散射光線。材料也可以散射光線。物體也可以是個光源。
OpticStudio有針對上述所有類型的內建的物體和屬性。在非序列模式中。所有的這些都可以通過以下的DLL來訂制：用戶自定義物體、GRIN檔案、衍射算法、體散射算法、用戶自定義光源。

64位系統要求

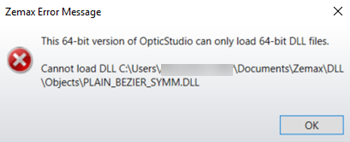

過去，OpticStudio曾發布過32位和64位程序，這意味著根據不同的OpticStudio，32位和64位的DLL都可能存在?，F(xiàn)在，OpticStudio只支持64位的應用。如果在使用DLL時彈出以下錯誤信息，那么源代碼必須使用本文的步驟重新編譯。

注意：對于老的Visual Studio，可能需要安裝的額外的64位編譯程序包，具體步驟請見：

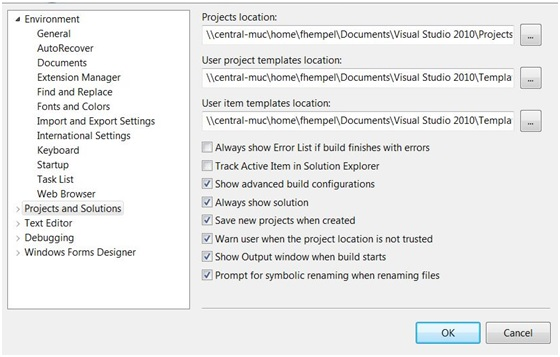

Windows SDK 7.1(https://www.microsoft.com/en-us/download/details.aspx?displaylang=en&id=8279)。下載后，找到Tools…Options…Environment…Projects and Solutions。在該窗口勾選“Show advanced build configurations”且保證設置如下：

Tools…Options和“Project Properties”對話框里的不一樣。

64位系統要求

一般設置

DLL文件(Dynamic Link Library)是Visual Studio的一種輸出類型。為了建立一個DLL，我們先創建project space來放置代碼。

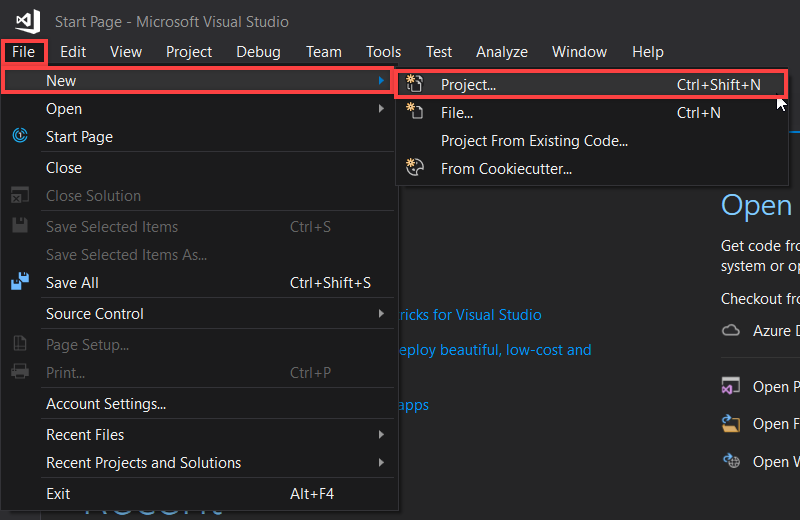

在Visual Studio種找到File…New…Project。

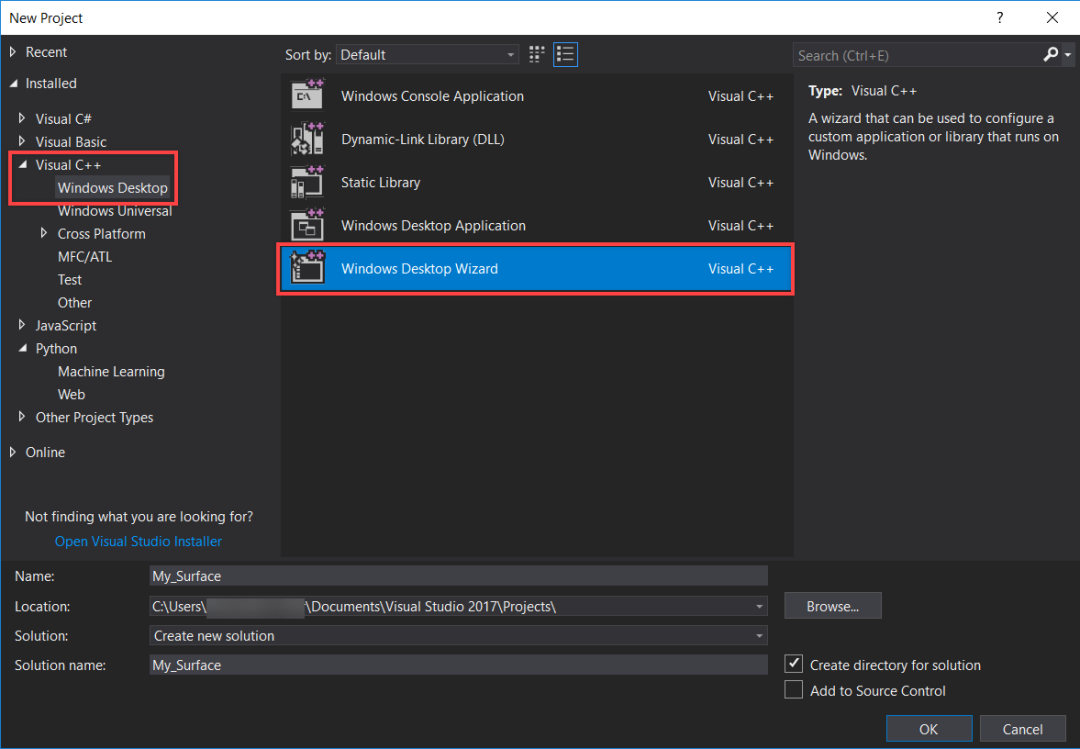

在Visual C++選項下，選擇Windows Desktop Wizard項目類型。

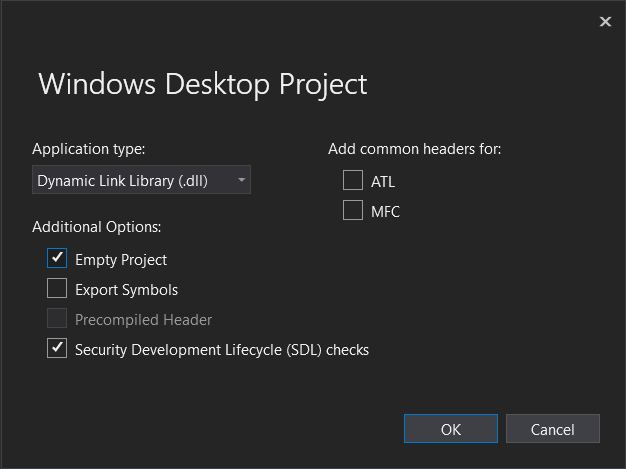

接著選擇Application類型為“Dynamic Link Library (.dll)：

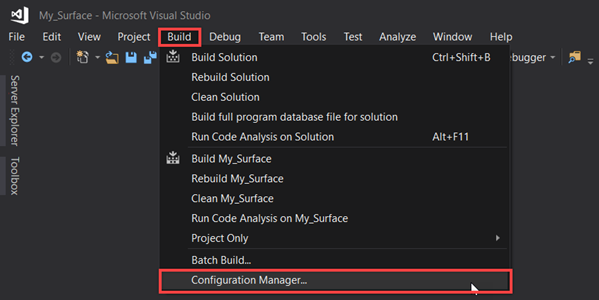

當項目(project)創建好之后，第一件要做的事情是改變build type。找到Build…Configuration Manager…

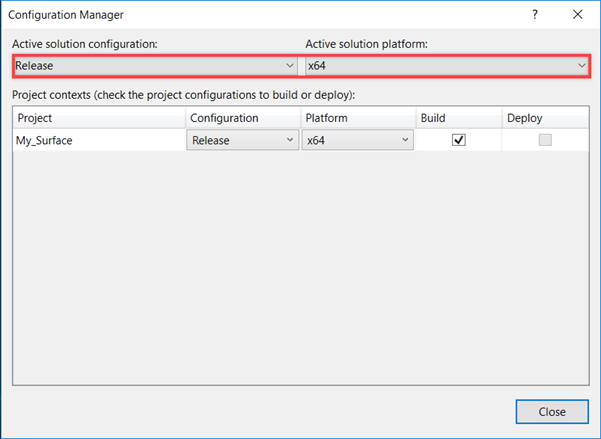

在Configuration Manager中，我們把solution configuration設置為“Release”，以便在代碼運行后獲取一個DLL。選項platform需設為“x64”。這意味著代碼只會兼容64位系統和應用程序。

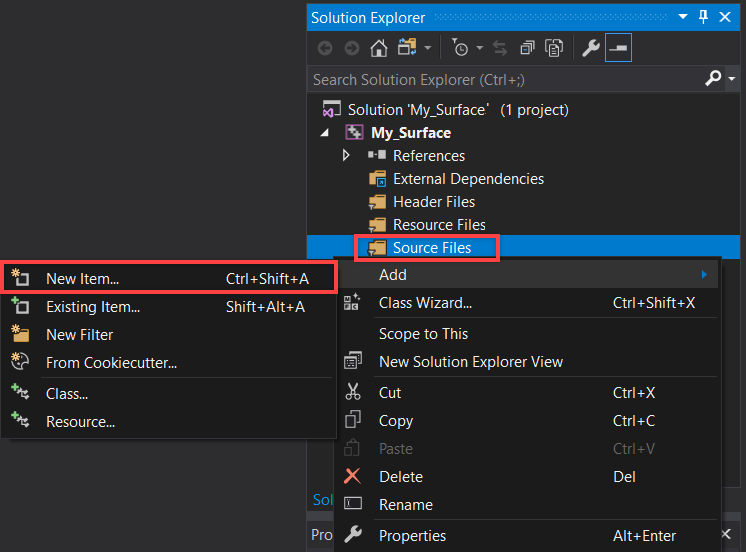

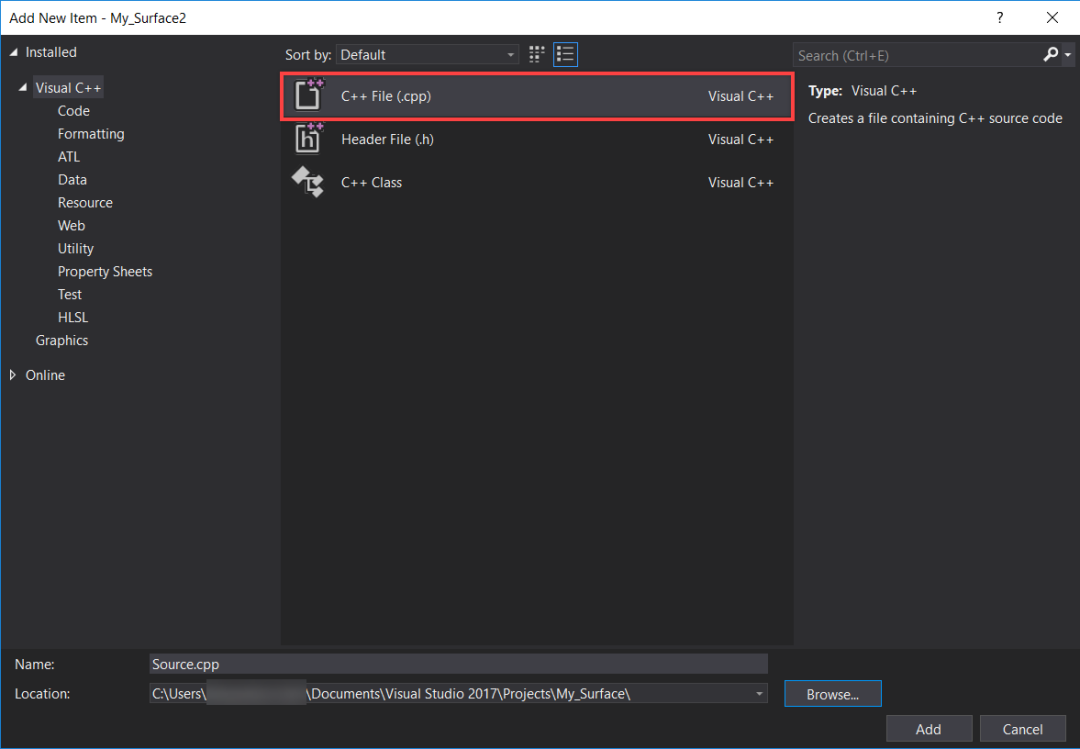

接下來，添加Source File。Source File必須是CPP類型，所以選擇“New Item…”并選擇C++ File。

在文件下{Zemax}\DLL下，有很多可以參照的用戶自定義代碼的示范文件。如果要使用其中某個文件，把其代碼復制到剛才新建的C++ Source File中。

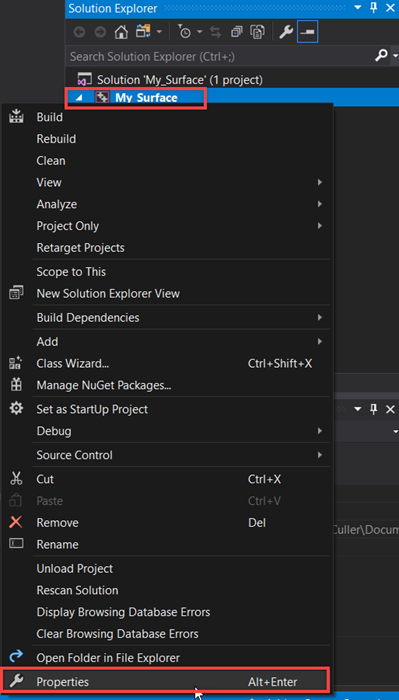

當案例文檔載入后，一些項目屬性需要修改。右鍵點擊項目名稱并選擇“Properties”。

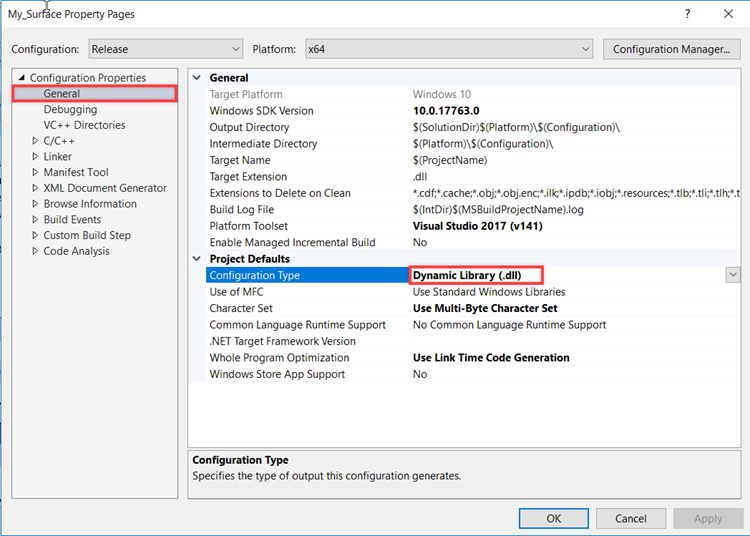

在Configuration Properties…General中，確?！癈onfiguration Type”已經設為“Dynamic Library (.dll)”，并且把“Character Set”設置為“Use Multi-Byte Character Set”。

注意：更早版本的Visual Studio會需要本文開頭提到額外下載包，且需要設置它門的“Platform Toolset”為Windows7.1SDK。

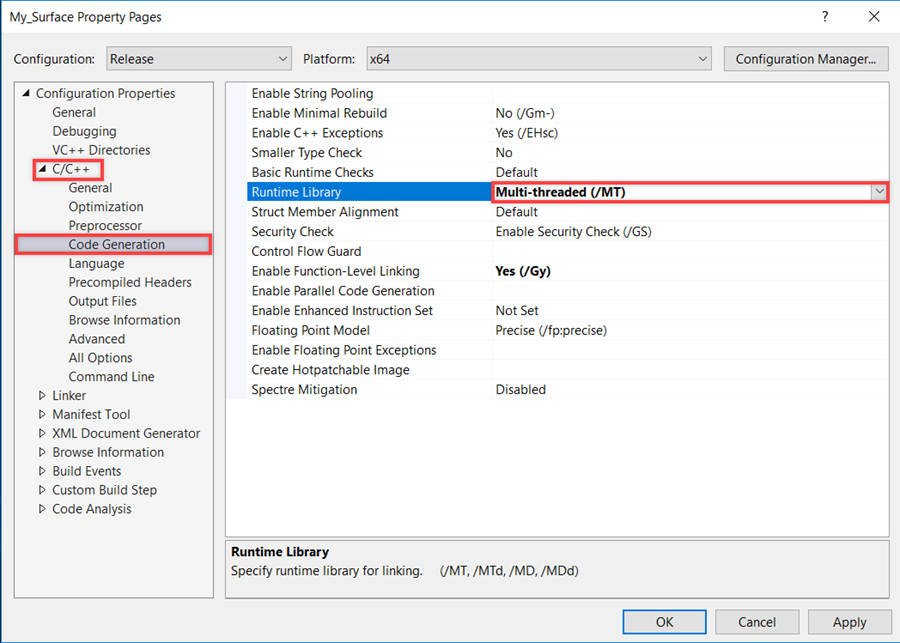

然后，在Configuration Properties…C/C++…Code Generation選取“Runtime Library”。一般地，我們推薦使用Multi-threaded (/MT)或者M(jìn)ulti-threaded DLL (/MD)。
Multi-threaded與Multi-threaded DLL之間的選擇比較復雜，但大體上是兼容性和易用性之間的選擇。如果該用戶自定義DLL不依賴于其他庫(library)，那么使用Multi-Threaded runtime library意味著不考慮在本電腦上安裝使用該DLL的C++ redistributable。如果在本DLL中，需要用到其他的庫，那么就需要在此選取那個runtime庫，而在絕大多數情況下，它都是Multi-Threaded DLL runtime。
對于簡單的不調用第三方庫的DLL，Multi-threaded runtime是最佳選擇。

一旦以上設定宣告完畢，點擊OK來退出Properties對話框。

檢查代碼錯誤

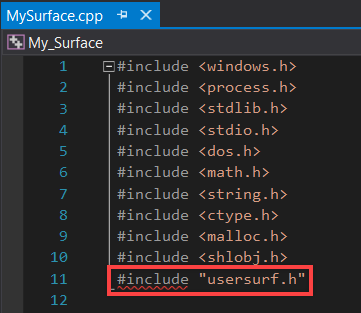

現在，我們來檢查并確保所有內容都能被母代碼識別。如果該DLL是個用戶自定義表面且source file路徑不在{Zemax}\DLL\Surfaces文件夾，那么頭文件“usersurf.h”會不被認可（由紅色下劃線表征）。

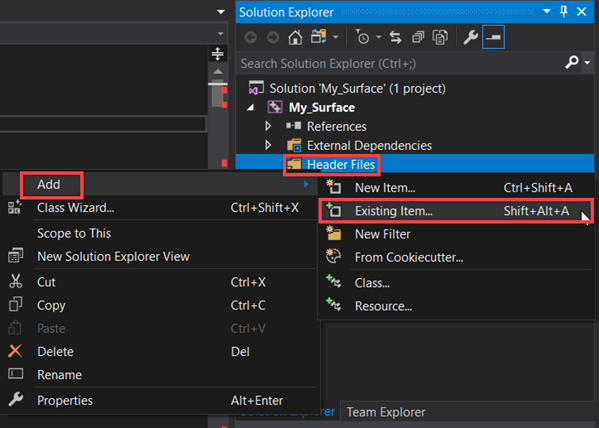

為修正這個問題，直接把 {Zemax}\DLL\Surfaces下面的“usersurf.h”復制并粘貼到source code同一個路徑下，然后右鍵點擊“Header Files”來載入頭文件并導入現有的代碼中。

當頭文件載入到正確的路徑后，紅色下劃線應該就不再出現了。如果有任何內容未被讀出，那么該DLL可能不能編譯。即使編譯了，也未必能正常運行。

使用C++編譯器

絕大部分Zemax自帶的案例文件都是用C語言寫的。由于Visual Studio是個C++編譯器，這意味著必須對代碼進行一些修改來正確地編譯它們。

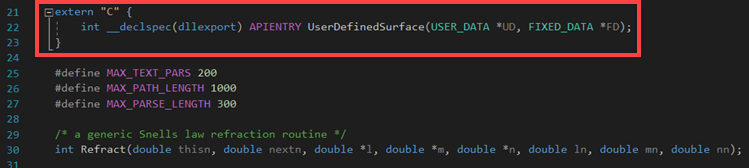

如果還沒添加。那么在代碼開頭的初始化功能區放入“extern “C” {}”。同時確保把“BOOL WINAPI DllMain”這一行注釋掉。

在C++編譯器里，程序(function)名往往會在后臺被修改，以使得每個程序都有其唯一的標識。如果程序名變化了，那么OpticStudio會無法運行該DLL，因?yàn)镺pticStudio會尋找具體的名稱（例如：UserDefinedSurface、UserObjectDefinition等）采用上述改變可以強制編譯器保持原來C代碼里的程序名且忽略任何可能造成的錯誤。

同樣地，可能也會需要無視由于C和C++的細微不同造成的警告，例如：
C4996: ‘srtcpy’: This function or variable may be unsafe. Consider using strcpy_s instead. To disable deprecation, use _CRT_SECURE_NO_WARNINGS.

如果這是編譯中唯一遇到的警告，那么以下的代碼可以繞過這個問題：

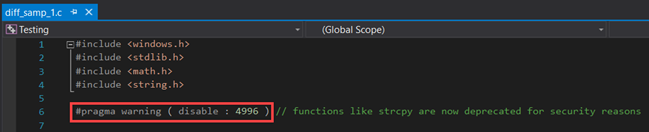

#pragma warning ( disable : 4996 )

這行代碼會允許編譯器提供特定于電腦或者操作系統的功能，同時保持C和C++語言上大體的兼容性。

Rebuild Solution

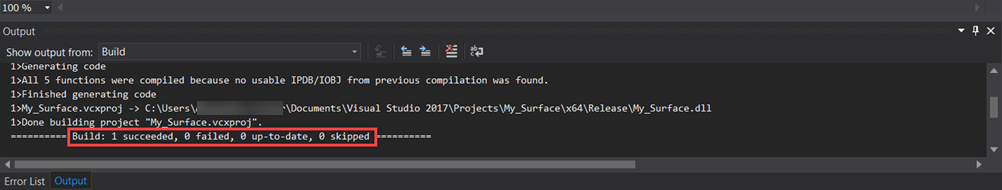

選擇Build…Rebuild Solution來編譯你的代碼，或者直接按鍵盤“Ctrl+F5”。編譯成功后會輸出以下內容：

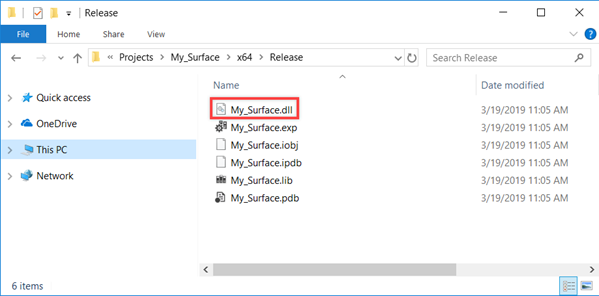

這個DLL會在solution文件夾下。對于“My_Surface”這個項目而言，該DLL會在{Project directory}\My_Surface\x64\Release。

編譯器

以下版本的Visual Studio都可以用來編譯OpticStudio的用戶自定義DLL：
■ 2005, 2008
■ Express 2010, Express 2012
■ Community 2017, Community 2019
請閱讀https://visualstudio.microsoft.com/zh-hans/vs/community/來了解使用條件。

除了Visual Studio之外，任何其他64位的C語言編譯器只要可以創建多線程的Windows DLL project，那么都可以使用。有很多不同的編譯器可供選擇。如果在使用其他編譯器時遇到技術問題，請聯系他們的技術支持詢問以下問題：“如何創建空的多線程Win32 DLL project？”

OpticStudio中編寫特定面型、光源等DLL的功能是非常強大的，它可以建立更加準確的系統模型。

參考資料

以下網頁可以幫助你理解案例代碼中用到的命令：

C++語言官網
