雖然 OpticStudio 能夠創建簡單的物體模型，但有些時候內置的物體類型無法滿足我們的建模要求，今天技術文章的主角就是為了解決這一問題而生的。讓我們共同了解：

如何使用布爾物體、原生布爾和
組合透鏡物體以及合并物體工具

概述

OpticStudio 支持使用其他非序列元件 (NSC) 的物體和表面創建復雜物體。
原生布爾物體、布爾物體和組合透鏡物體可用于在非序列模式下，通過其他物體和表面創建復雜物體。
布爾物體參照體積物體進行布爾運算，而組合透鏡物體使用非序列表面來構建并組合透鏡的前后幾何結構。這兩種物體類型都將參考非序列元件編輯器中之前的物體。
本文說明了如何使用布爾物體，以及如何定義每個表面上的散射和衍射屬性。本文還將演示如何使用合并物體工具來組合兩個物體，并將產生的物體保存為 CAD 文件格式。

原生布爾物體

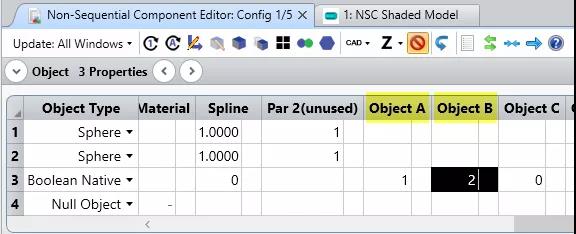

啟動 OpticStudio 并打開用戶數據文件夾 根目錄下\Samples\Non-sequential\Geometry Creation 中的文件“Boolean Example 1 - basic operations.zmx”。此文件包含兩個球物體，即物體 1 和 2，以及一個原生布爾物體，即物體 3。移動至非序列元件編輯器的右側可查看原生布爾物體的屬性參數：

原生布爾物體可擁有最多 10 個“父”物體，但在本例中，我們僅使用兩個物體。原生物體物體可執行任何以下運算：

+ 將兩個物體組合在一起（邏輯 A OR B）。
- 從第一個物體中減去第二個物體（邏輯 A AND NOT B）。
& 計算兩個物體的交集（邏輯 A AND B）。
^ 產生屬于一個或另一個物體但不同時屬于兩者的部分（邏輯 A XOR B）。
$ 從第二個物體中減去第一個物體（邏輯 NOT A AND B）。

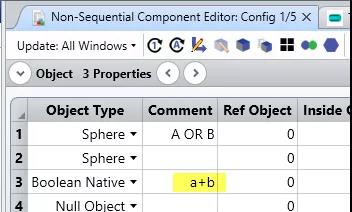

您也可以組合使用這些運算。在布爾物體的“注解 (Comment)”字段中輸入要執行的布爾運算即可：

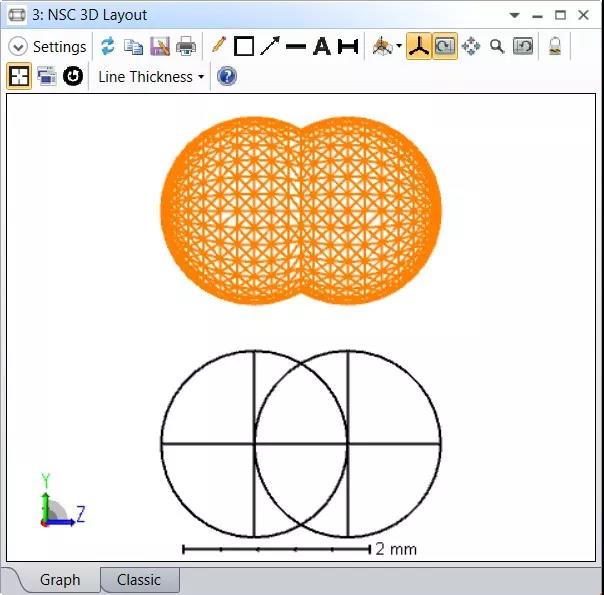

這樣可生成與“物體 A OR B”相同的體塊：

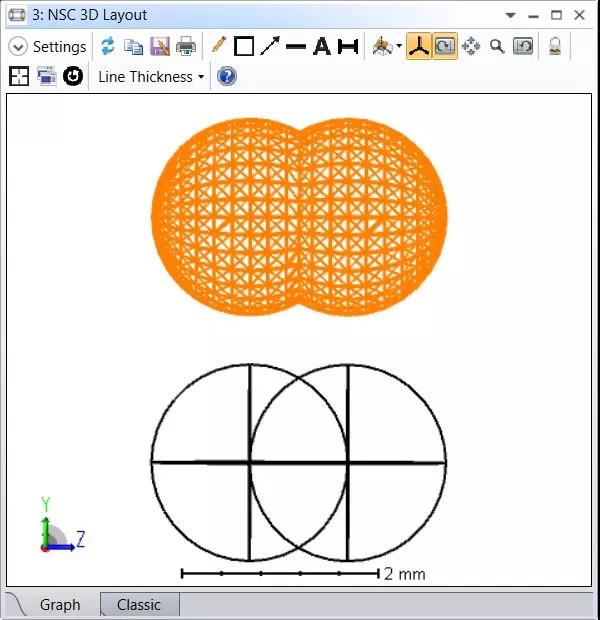

下面為物體 A、B，上面為所生成的原生布爾物體。請注意，因為父物體為參數化形式，所以原生布爾物體也是如此。如果更改父物體中一個球體的半徑，則原生布爾物體也會更新。父物體可由任何玻璃、材料組成，但原生布爾物體將忽略父物體的材料，而直接將玻璃材料或梯度折射率添加到原生物體物體上。

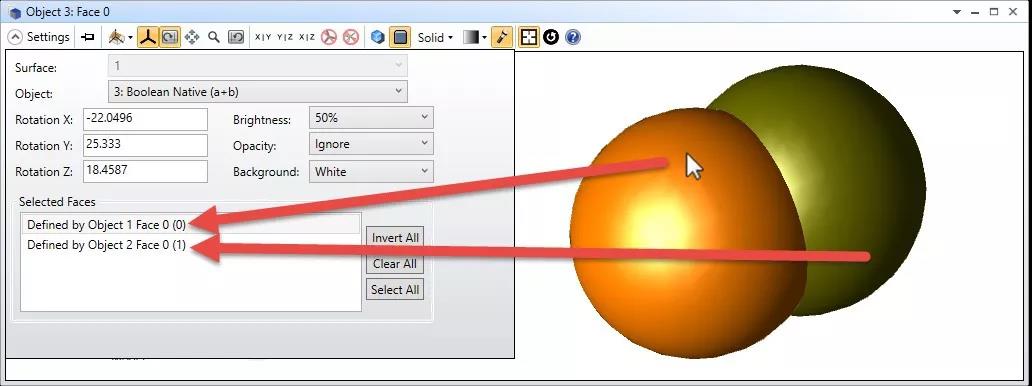

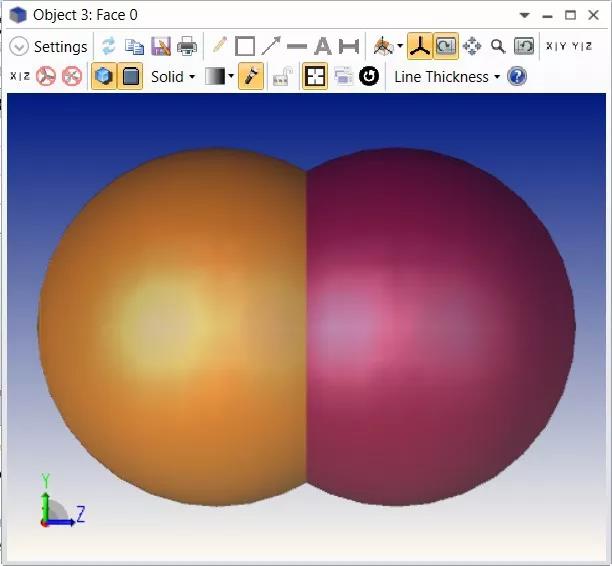

原生布爾物體的表面屬性繼承自父物體。每個球體物體都包含單一面，因此這些物體的布爾 A + B 包含兩個面：

兩個面都繼承自父物體：

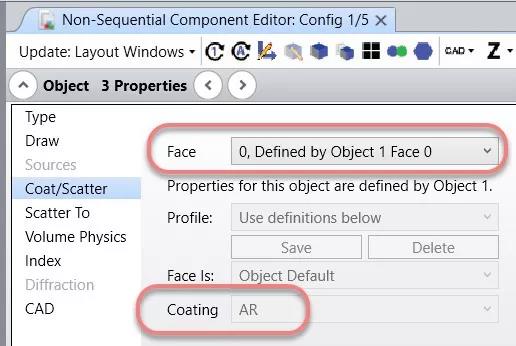

轉到球體物體 1 的“膜層 (Coat)/散射 (Scatter)”屬性框，并添加 AR 膜層。然后，查看原生布爾物體 3 的“膜層/散射”屬性。原生布爾物體的 0 面繼承了父物體 1 的表面屬性：

父物體的幾何結構決定了布爾原生物體的幾何結構，父物體的“膜層/散射”屬性決定了布爾原生物體的“膜層/散射”屬性。此相關性與父物體相對于布爾物體的位置無關。因此，父物體可以位于系統中的其他位置，也可以隱藏并忽略。如果父物體未從原生布爾物體處移開，或者未隱藏并忽略，則光線將同時與布爾物體及其父物體進行相互作用。通常情況下，這不是預期的情況，因此建議移動或忽略父物體。

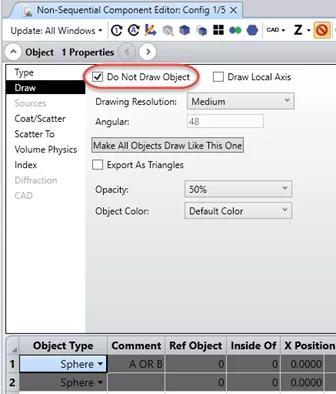

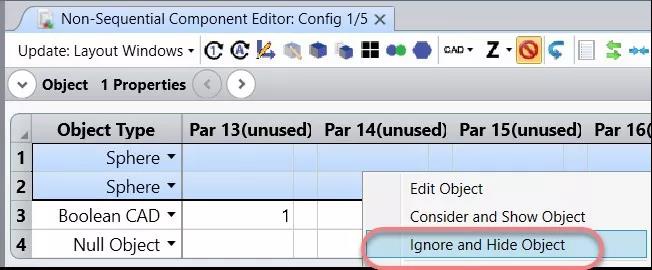

您可以右鍵點擊父物體并選擇“忽略并隱藏物體 (Ignore and Hide Object)”。

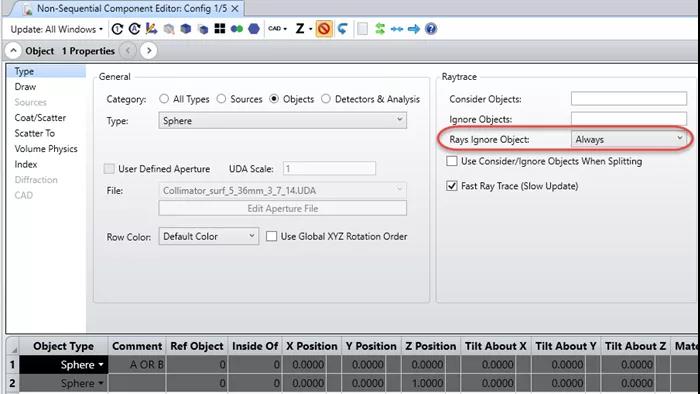

這樣可以將“光線忽略物體 (Rays Ignore Object)”設置為“總是 (Always)”并勾選“不顯示物體 (Do Not Draw Object)”。
“光線忽略物體”位于物體屬性的“類型 (Type)”選項卡中，如果您不希望物體與光線相互作用，則使用此選項。

“不顯示物體”位于物體屬性的“繪圖 (Draw)”選項卡中，如果您不希望在屏幕上顯示該物體，則使用此選項。

布爾運算

OpticStudio 支持所有布爾運算以及各種布爾運算的組合運算。以下是基本運算。每個窗口的底部都標明了父物體 A 和 B 以供參考。
A OR B：語法 a+b

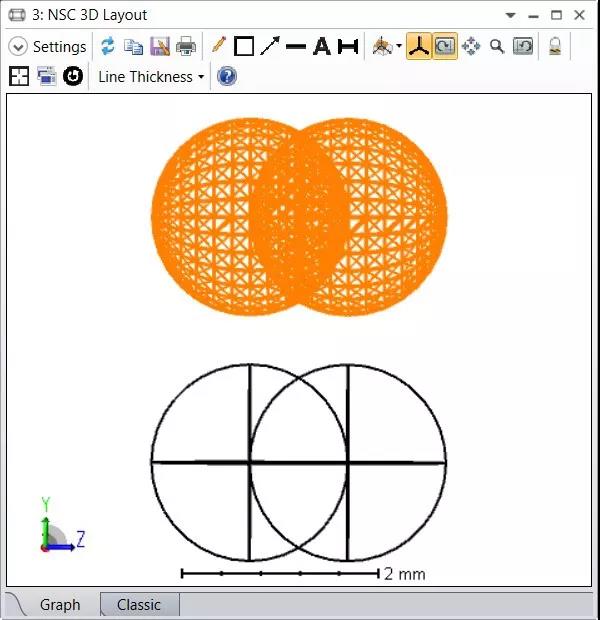

A AND B：語法 a&b

AND 和 OR 很容易混淆。請記住，OR 將得到由至少其中一個物體占用的體塊，而 AND 將得到由兩個物體同時占用的體塊。

A XOR B：語法 a^b

這樣得出由其中每一個物體（而非兩者同時）包含的體塊。在本例中，如果布爾物體由玻璃制成，則兩個父物體之間的重疊區域中沒有任何玻璃。

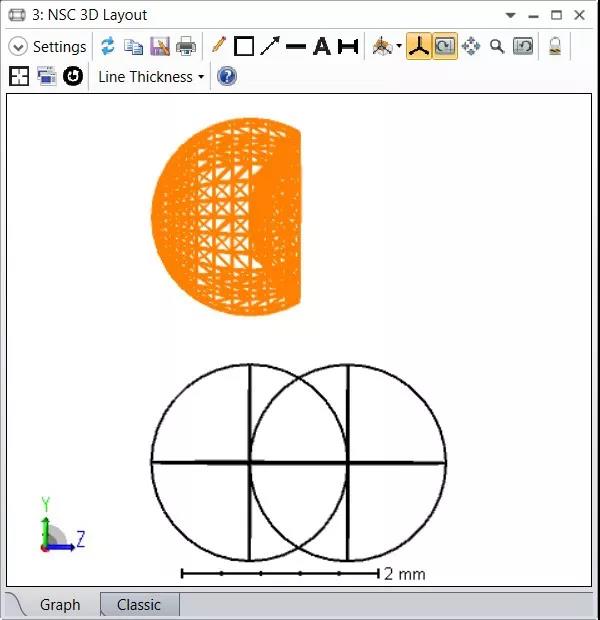

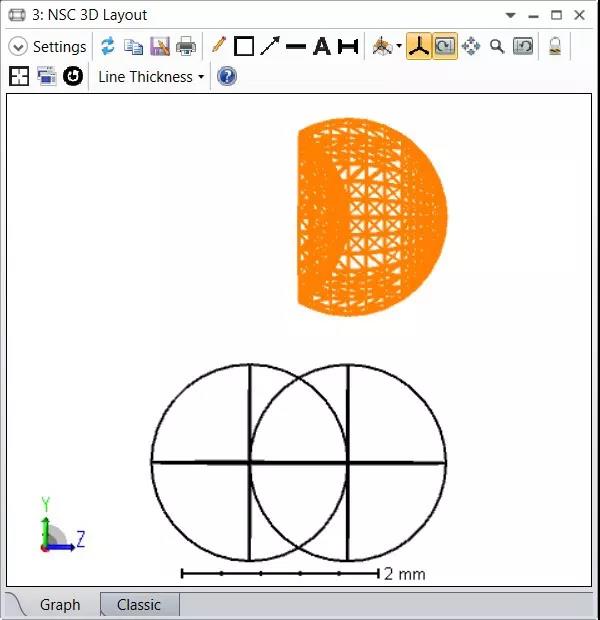

A AND NOT B：語法 a-b

這實際上是減法運算，即將物體 A 和 B 的重疊部分從物體 A 中移除。

NOT A AND B：語法 a$b

生成的體塊等于 B AND NOT A，即 b-a，但有細微的差異：布爾物體和首先列出的物體擁有相同的坐標系。因此，a$b 將產生空間中相對于與物體 a 有相同位置的體塊，而 b-a 將產生相對于與物體 b 有相同位置的體塊。
單個布爾物體或原生布爾物體可以有最多 10 個父物體，而該布爾物體也可以是其他布爾物體的父物體。這樣可以創建非常復雜的物體。僅有的限制在于，在定義布爾物體之前必須在編輯器中定義其父物體，并且所有運算按照從左到右的順序進行。

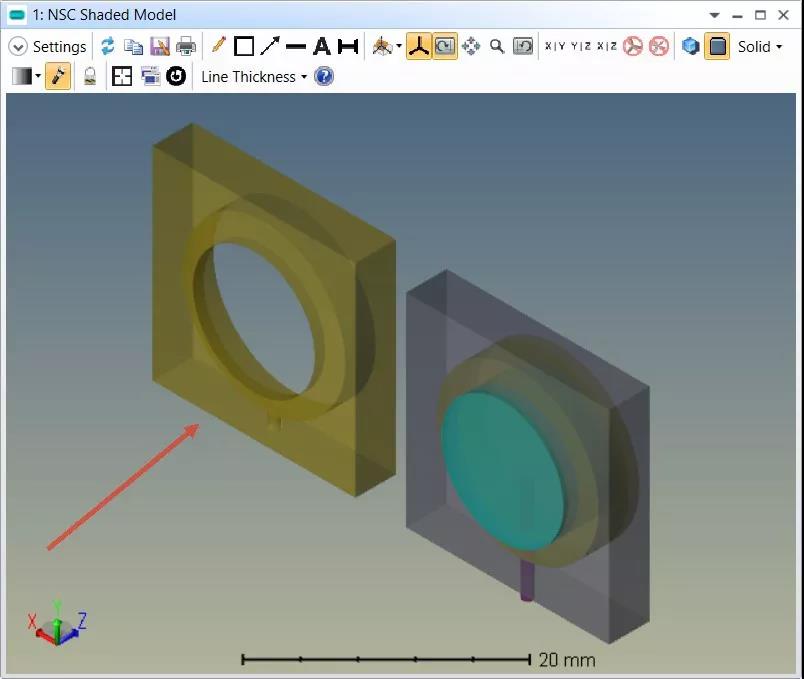

例如，以下是一個更復雜的布爾物體。它位于用戶數據文件夾 {Zemax}\Samples\Non-sequential\Geometry Creation 中的示例文件“Boolean Example 4 - a lens mount.ZMX”中。

原生布爾物體通過使用字符串 a-b-c-d 生成，可輕松完成簡單但完全參數化的透鏡物體。

衍射和散射

父物體的衍射和表面散射屬性也被布爾物體繼承。例如，打開用戶數據文件夾 {Zemax}\Samples\Non-sequential\Geometry Creation 中的文件“Boolean Example 3 - a diffractive scattering Boolean object.ZMX”。

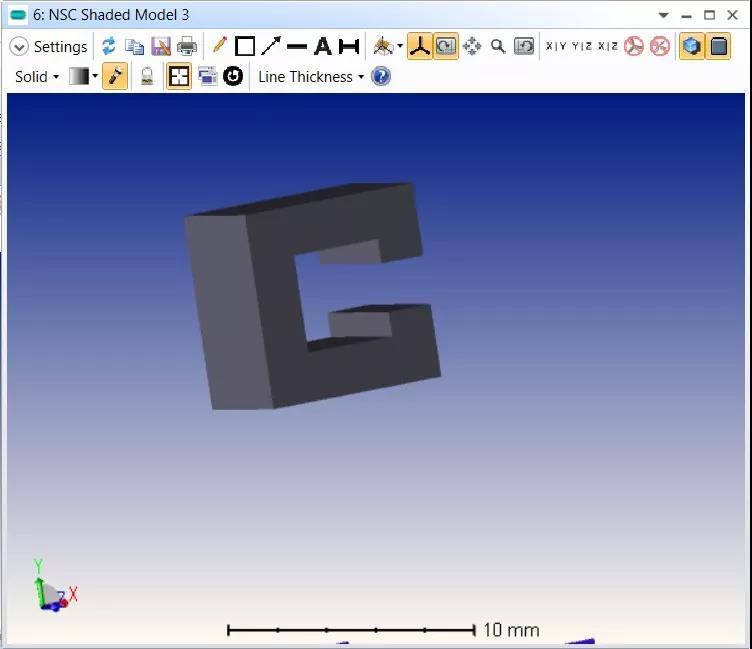

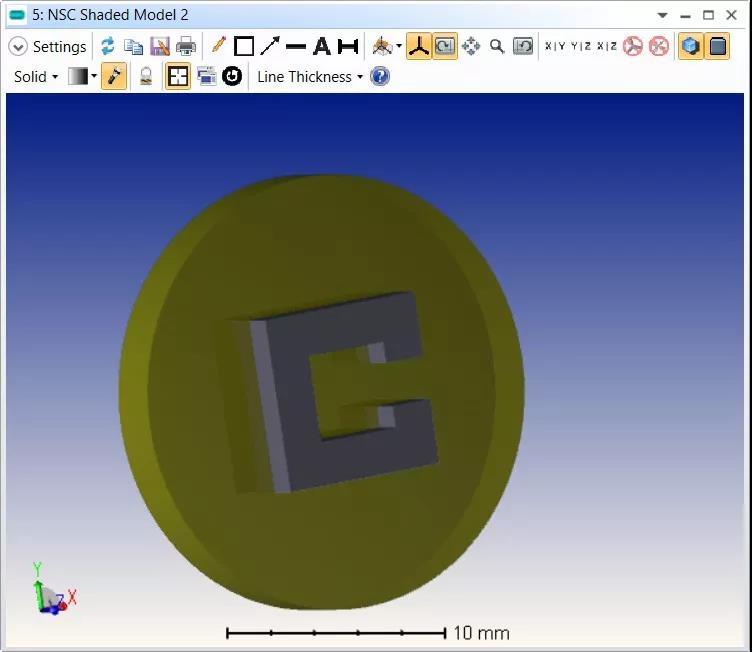

在本例中，父物體是衍射光柵物體以及基于 LETTERC.UDA 文件的擠壓物體：

這些物體在文件中設置為“不顯示此物體”，因此不會在布局中顯示，除非您更改此設置。布爾物體通過取這些物體的交集構成，即 A AND B：

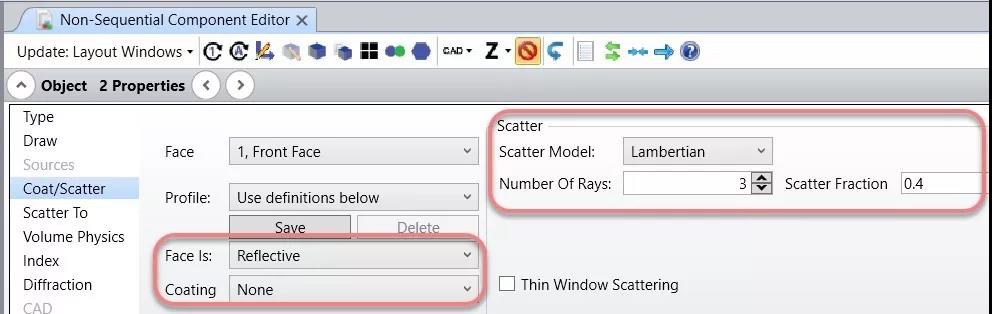

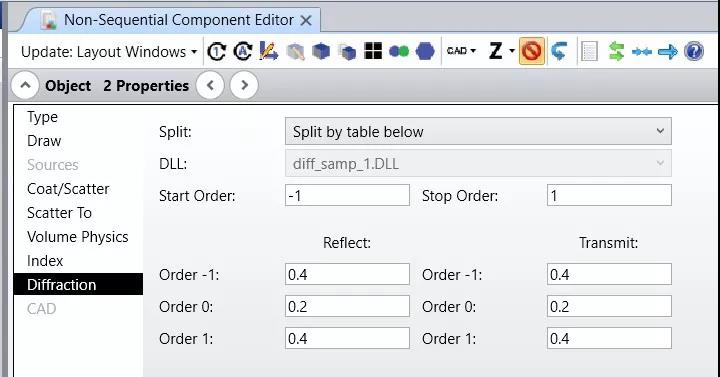

現在，衍射物體的 1 面具有拋物線表面形狀，并含有以下表面屬性：

所以，此表面設置為反射面，并存在 40% 的光線將可能根據 Lambertian 散射函數發生散射。此面未定義任何膜層，因此 OpticStudio 假定其具有鋁膜層的反射率。此外還設置非散射光發生衍射，40% 為衍射級次 -1，40% 為衍射級次 +1，以及 20% 為衍射級次 0。所有這些屬性都被布爾物體繼承：

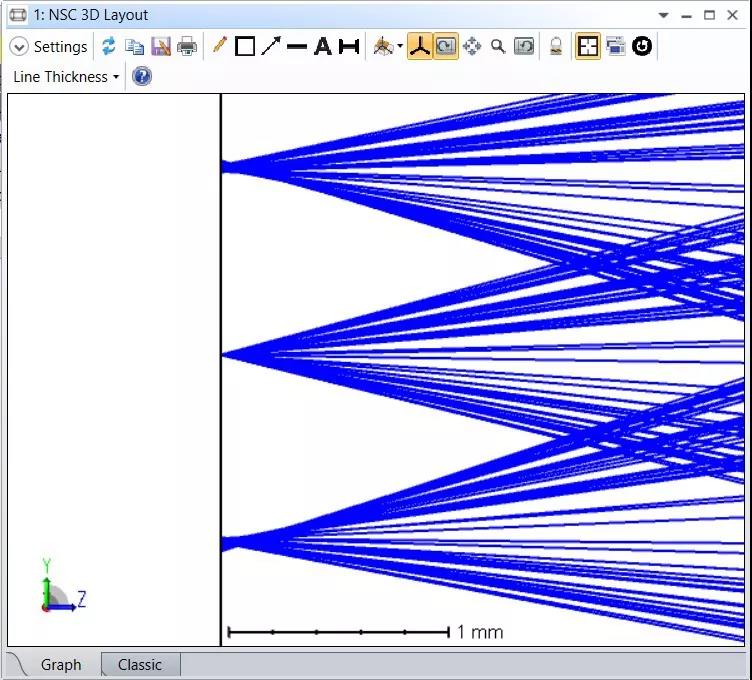

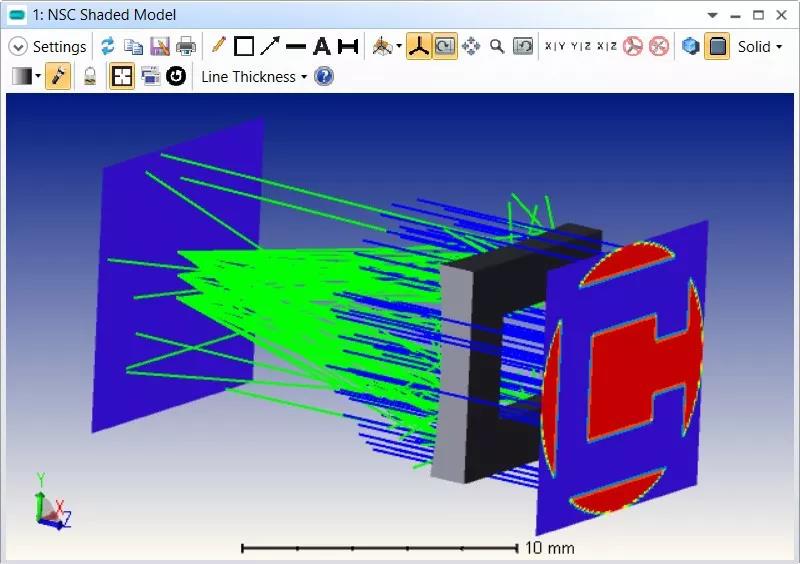

光線被布爾物體反射、衍射和散射，落在由擠壓物體定義的孔徑外部的光線會正常透射，您可以清晰地看到由布爾物體投射的 C 形陰影。查看布爾物體的聚焦區，我們可以看到：

零階光線幾何上完美聚集于拋物面焦點處（不過因鏡面孔徑而造成的衍射使得光斑不能無窮小：請參閱“什么是點擴散函數？”一文了解更多信息。）+1 和 -1 階光線顯示了因衍射光柵增加相位而形成的彗差。

布爾物體

布爾物體和原生布爾物體類似，但僅當父物體為導入的 CAD 部件，或物體具有基于 NURBS 的表面時，才能使用布爾物體。布爾物體的工作方式是將每個父物體轉換為基于 NURBS 的形式，然后進行一系列布爾修飾和組合運算，從而得到結果物體。
原生布爾物體不會將每個元件物體轉換為基于 NURBS 的形式，而是使用父物體的原生幾何形狀。因此，原生布爾物體的光線追跡比原生 CAD 物體更準確，而且通常更快（最高可快 10 倍）。所以，應該將原生布爾物體用于 OpticStudio 中原生物體的布爾運算。
原生布爾物體與布爾物體相比更新，所以可能需要把具有布爾物體的舊文件轉換為更高效的原生布爾物體。當物體類型從布爾物體更改為原生布爾物體時，OpticStudio 將保留父物體編號，所以此更新不需要手動重新輸入任何數據。

何時使用原生布爾物體和布爾物體？

擁有大量父物體的情況：

不推薦使用原生布爾物體和布爾物體。請考慮使用物體嵌套。
該情況下，原生布爾物體的光線追跡更準確，但光線追跡速度可能不會比布爾物體更快。這是因為光線仍然需要通過所有父物體進行追蹤，并且需要考慮布爾幾何運算。因此，如果需要組合多個物體，使用物體嵌套進行光線追跡的速度將很可能比使用布爾物體更快。

設計具有自由表面的系統：

推薦使用原生布爾物體。

當 OpticStudio 原生高精度表面表現形式轉換為基于 NURBS 的形式時，布爾物體可能會使精度降低。這不是 OpticStudio 軟件的限制，而是任何表面的 NURBS 表現形式的固有屬性。請參閱“CAD 轉換的準確度如何？”了解更多信息。使用 NURBS 的另一個后果是需要更多內存來保存物體，因此光線追跡速度比原生布爾物體更慢。

父物體為 CAD 物體：

可使用兩種布爾物體。
如果父物體不是 OpticStudio 中的原生物體，則原生布爾物體的光線追跡速度不會比布爾物體更快。
一般來說，原生物體始終會比布爾物體的表現更好，在可用時應盡量使用。如果需要，用戶還可以自定義物體，編寫所需的參數物體。然而，原生布爾物體和布爾物體可輕松快速靈活地定義不常見的形狀。

合并物體工具

布爾物體允許同時進行最多 10 個物體的靈活運算，并且保留對生成物體的完全參數化控制。然而，在某些情況下只需要使用兩個物體，并且不需要物體的參數化控制。在這些情況下，合并物體工具很有用。

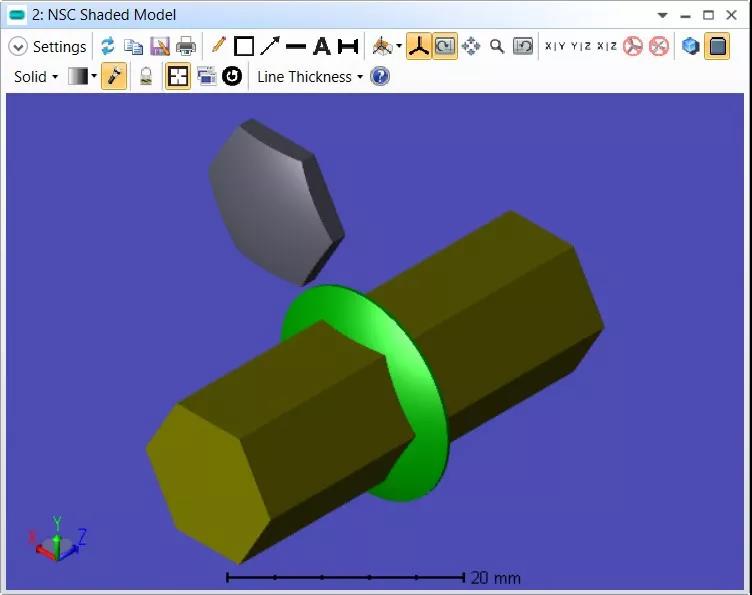

首先，像往常一樣定義兩個父物體。在本例中，我們將使用擠壓物體。提取一個 OpticStudio .UDA 孔徑文件并將其拉伸到 Z 方向。打開用戶數據文件夾 {Zemax}\Samples\Non-sequential\Geometry Creation 中的示例文件“Boolean Example 2 - a lens with a hexagonal edge.ZMX”。

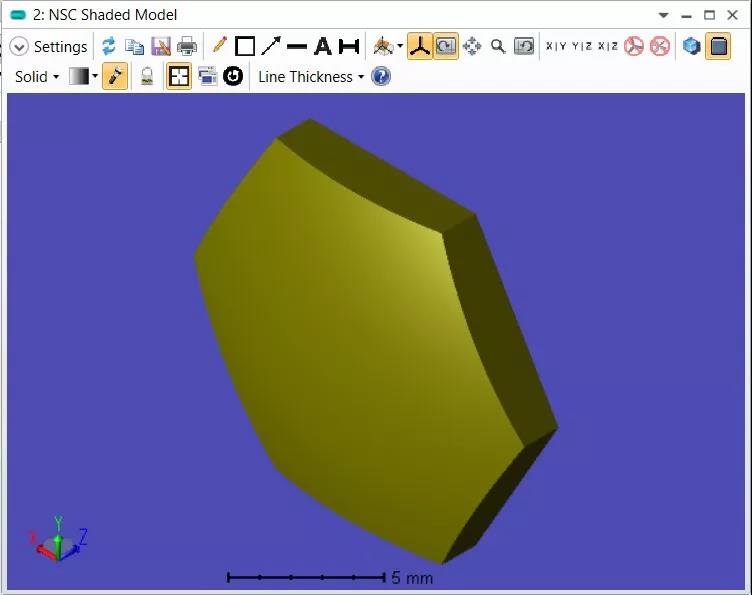

六邊形透鏡是這兩個物體的布爾 AND 組合結果，完全參數化控制，并且具有父物體的所有膜層/散射函數。

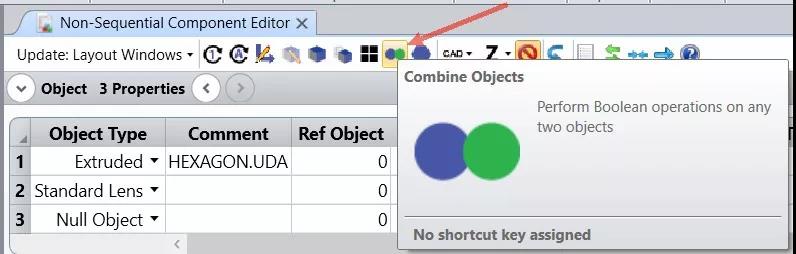

現在刪除布爾物體，只剩下父物體。在非序列元件編輯器中，點擊“Tools...Combine Objects”：

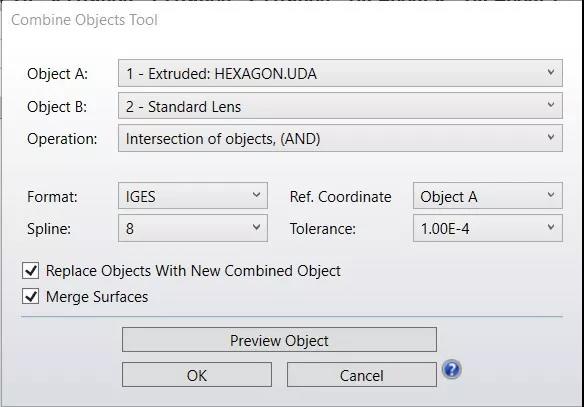

并按以下方式填寫設置對話框：

如果不再需要父物體，勾選“用新生成物體取替原物體”將簡化編輯器。
您還可以預覽物體，以確認已選擇正確的布爾運算：

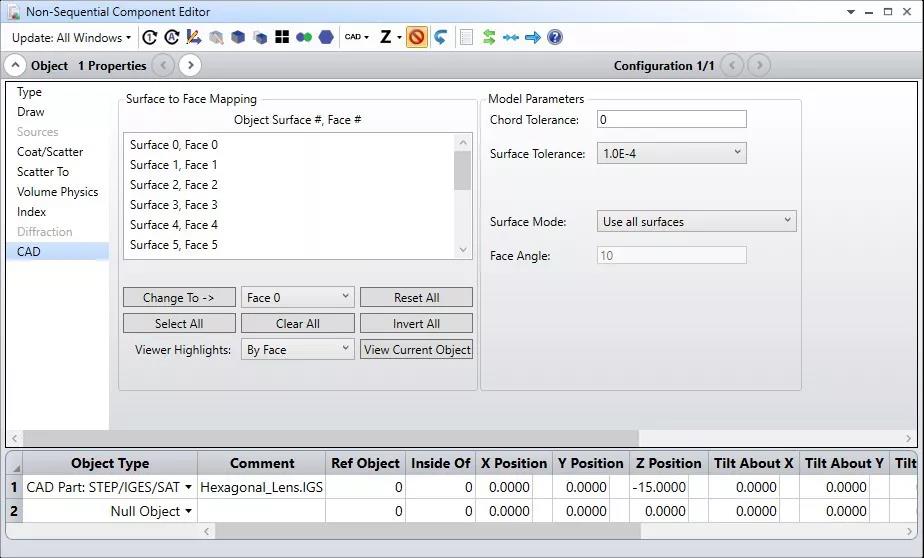

點擊“OK”創建新物體。兩個父物體被替換為 CAD 部件：STEP/IGES/SAT 物體，具有以下設置：

組合透鏡物體

布爾物體和合并物體工具實現 NSC 體積物體的布爾運算，而組合透鏡物體通過兩個 NSC 表面創建體塊。組合透鏡物體保留對產生物體的完全參數化控制，是非常通用的透鏡物體。它支持前后面上不同的表面類型和孔徑。圓形和矩形孔徑都可使用。

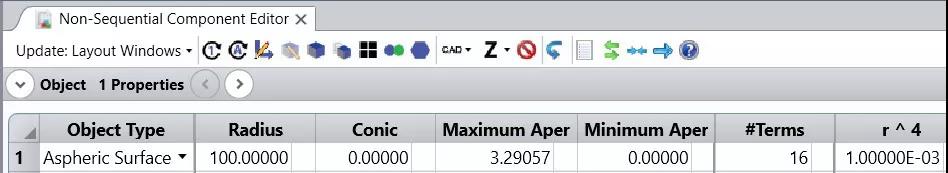

組合透鏡物體基于兩個父表面物體。假設您有兩個表面：一個非球面物體和一個環形面物體。

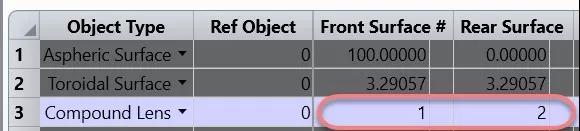

您可以定義基于表面物體 1 和 2 的組合透鏡物體。

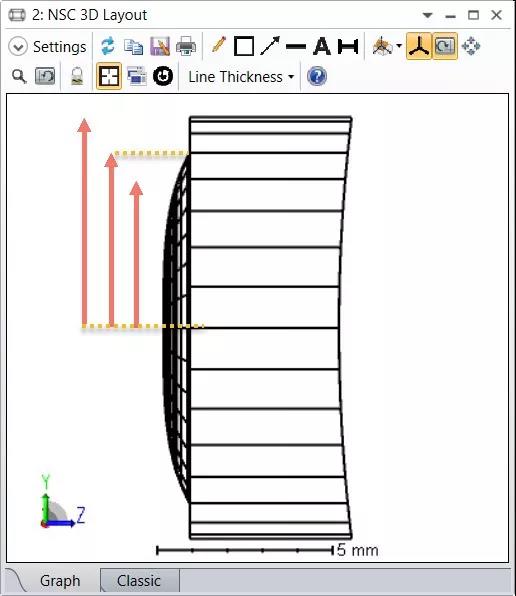

然后，您可以通過“Is Rectangular？”參數定義圓形或矩形孔徑。對于圓形孔徑，還可以定義延伸區和機械口徑。例如，您可以定義凈半口徑為 4mm、延伸半口徑為 5mm 和邊緣半口徑為 6mm 的圓形孔徑。

與布爾物體相反，組合透鏡物體的“膜層/散射”屬性不從父物體繼承。

總結

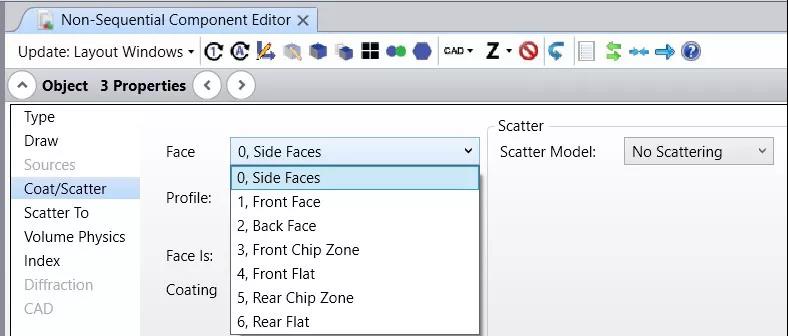

幾乎所有 NSC 元件表面物體都可用作組合透鏡物體的父物體，并且可以根據要求添加其他表面。
OpticStudio 可通過其他非序列元件 (NSC) 的物體和表面創建復雜物體：
·原生布爾物體可在 OpticStudio 的原生 NSC 體積物體上執行布爾運算（加、減、交集）。
·布爾物體也可執行布爾運算，但應該用于具有 NURBS 表面表現形式的體積物體，例如 STEP 或 IGES 部件。
·組合透鏡基于兩個表面物體。它支持前后面不同的表面類型以及圓形和矩形孔徑。
·合并物體工具能夠輕松地執行 NSC 元件物體的布爾運算，并將創建的物體保存為 CAD 格式。
