光學本身就是一個與視覺息息相關的學科，不少光學學者也是攝影藝術的愛好者。OpticStudio 作為一款專業的光學仿真軟件，當然不能少了繪制好看圖表和動畫這樣服務視覺的功能。
今天我們的主題就圍繞著“好看”這個詞展開：

如何創建演講品質的圖表和動畫

概述

醒目的圖表和具有視覺吸引力的示意圖將引起受眾的注意，它們會使人印象深刻并留下專業化的印記。
由于優質的圖表可對演講或報告的專業形象產生巨大的影響，OpticStudio 支持各種圖表功能，讓您輕松完成對示意圖的轉換。
本文旨在詳細討論 OpticStudio 中可用于導出和創建圖表的各種技術和工具。我們將介紹如何復制/導出圖表、注釋圖表、更改表面的透明度和顏色以及快速輕松地開發動畫。
本文使用到的文件請從以下鏈接中下載：
鏈接：https://pan.baidu.com/s/1T6K84XpRh_v9t_3FzNteUg
提取碼：nlmn

導出 OpticStudio 圖表

在導出圖表時，重要的是了解圖表將面對的受眾。

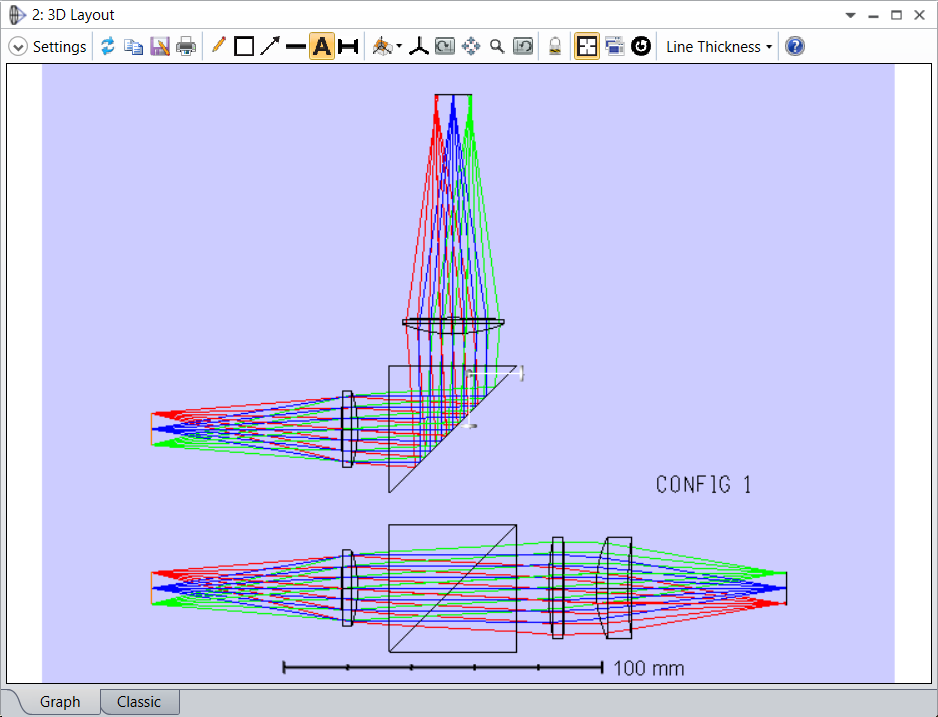

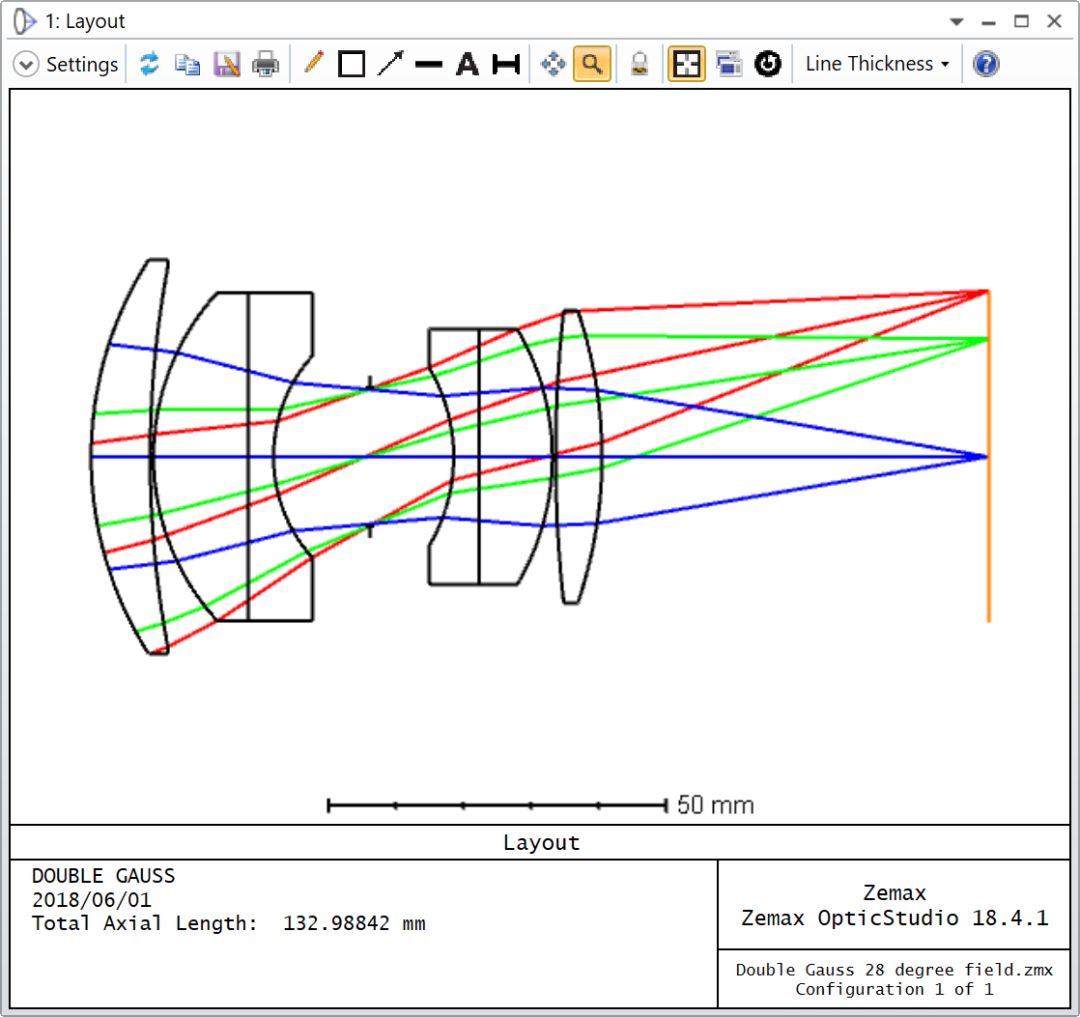

例如，OpticStudio 中的 2D 布局對專業工程師非常有用，但它對吸引一般受眾的注意確實沒什么幫助：

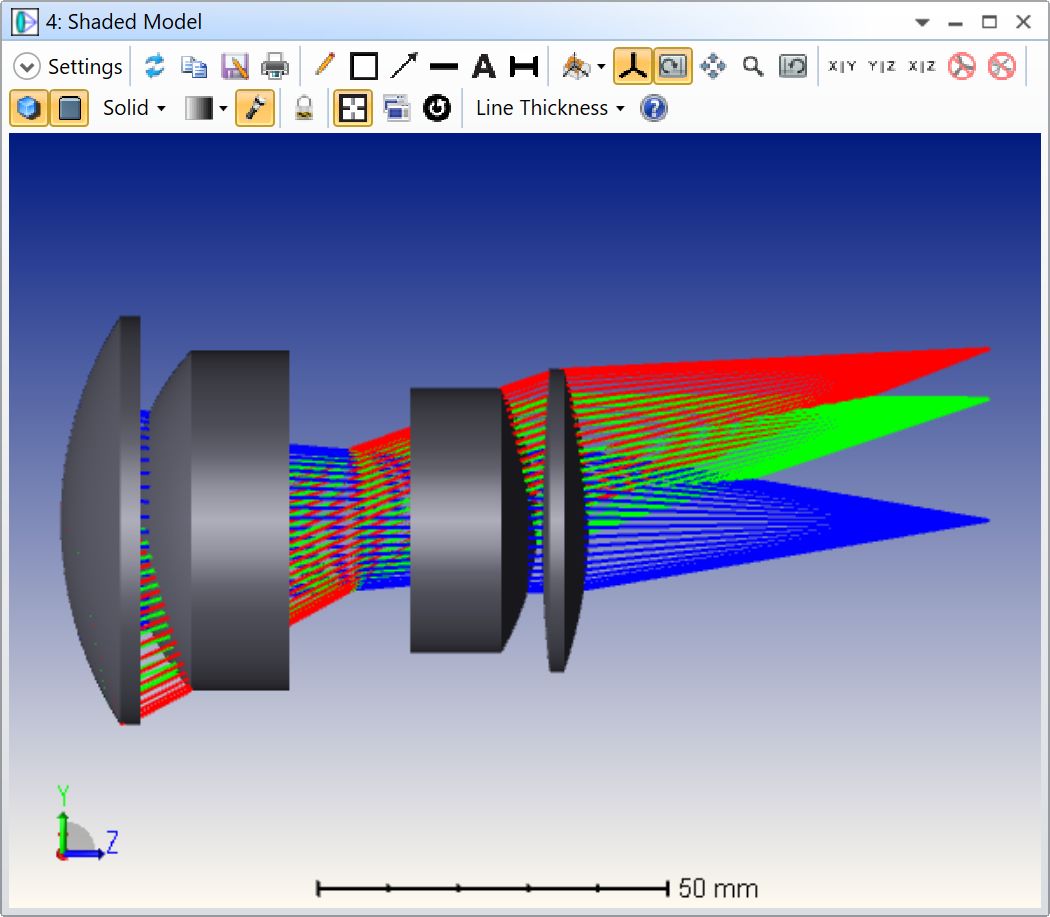

我們只需選擇實體模型，即可提高繪圖的外觀質量：

與 2D 橫截面視圖相比，實體模型具有一些額外的功能。例如，我們可以修改透鏡的顏色和透明度。我們還可以更改模型的方向和應用截面視圖。

或者，通過更改顏色組合、添加一些旋轉、修改透明度以及繪制每個元件的 3/4 部分，我們可以輕松產生類似以下內容：

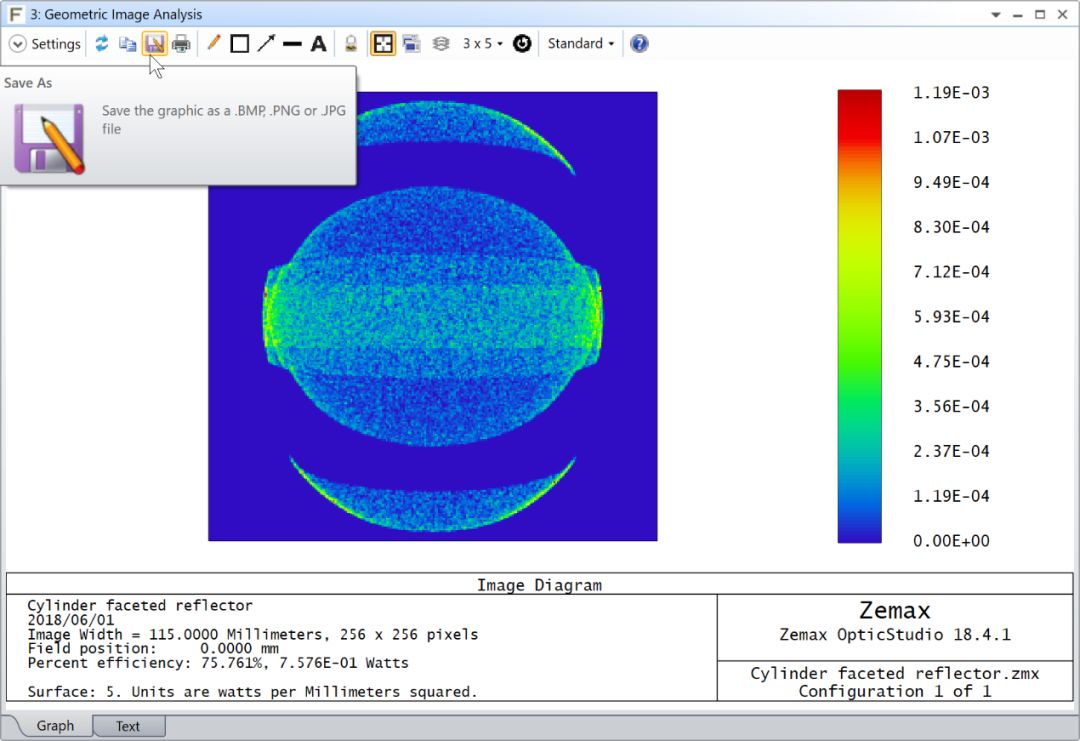

任何圖表窗口（包括以上所示）都可另存為 BMP、PNG 或 JPG 文件。通過工具欄中的“另存為”工具項即可進行此操作。

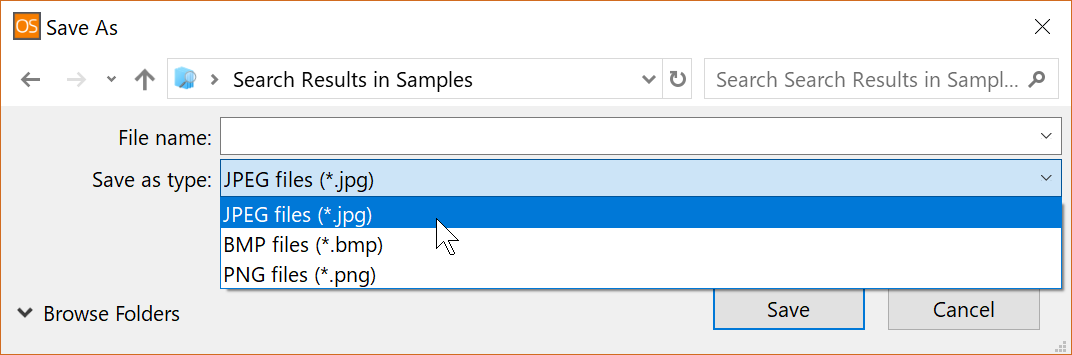

導出格式選項為 PNG、BMP 和 JPG。選擇其中任一格式將調用 Windows“另存為”窗口，您可以在其中以所需的名稱保存文件到所需的目錄。

已保存的文件可以導入至許多不同的 Windows 應用程序。如果您愿意，還可以進行后期編輯。對于演講，這些文件可以輕松導入到 Microsoft PowerPoint 等程序。有關導入這些文件的詳細信息，請參閱該應用程序的文檔。

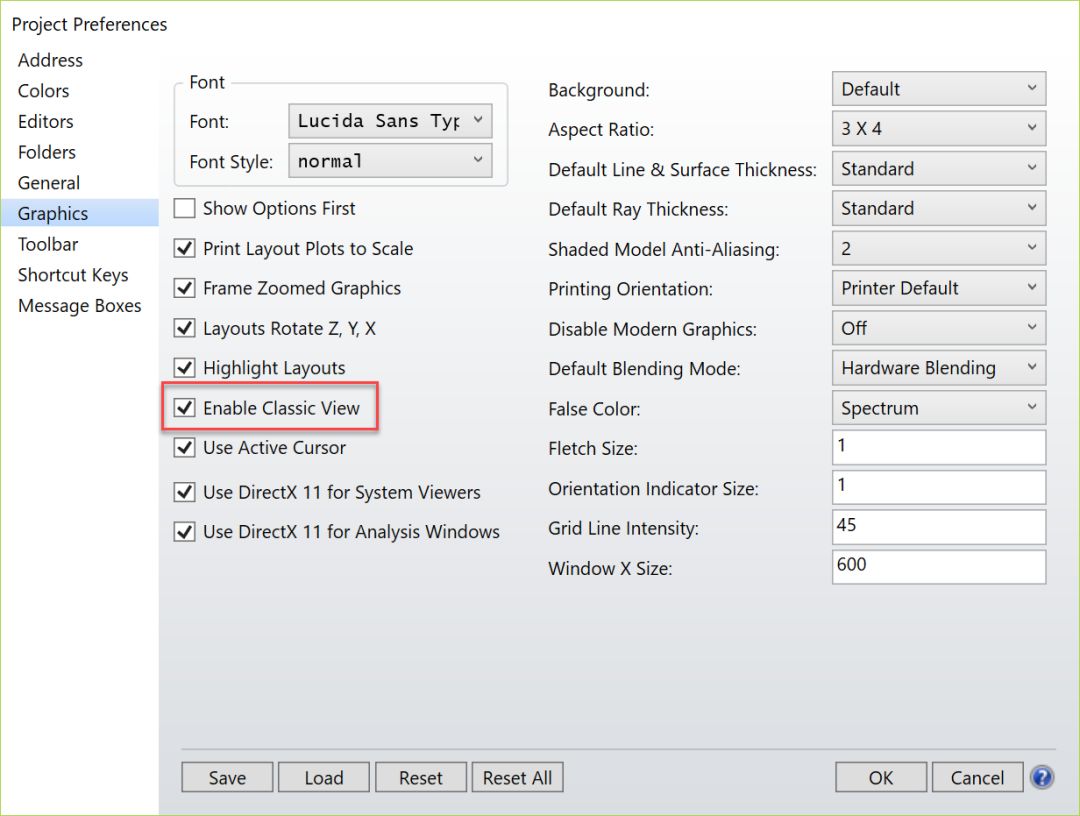

如果您計劃修改圖表的尺寸（增加），最好在打開經典視圖的情況下將圖像導出為 PDF，以將圖表另存為圖元文件。您可以導航至“設置...配置選項...繪圖”啟用此繪圖。

這樣做的原因是圖元文件與 BMP 文件或 JPG 不同，它是矢量圖表格式。矢量圖表的基本概念為其內包含一系列描述如何呈現圖像的繪圖說明，從而使其完全與設備無關。有關完整的討論，請點擊此處1。因此，縮小或放大圖元文件不會降低圖像質量。

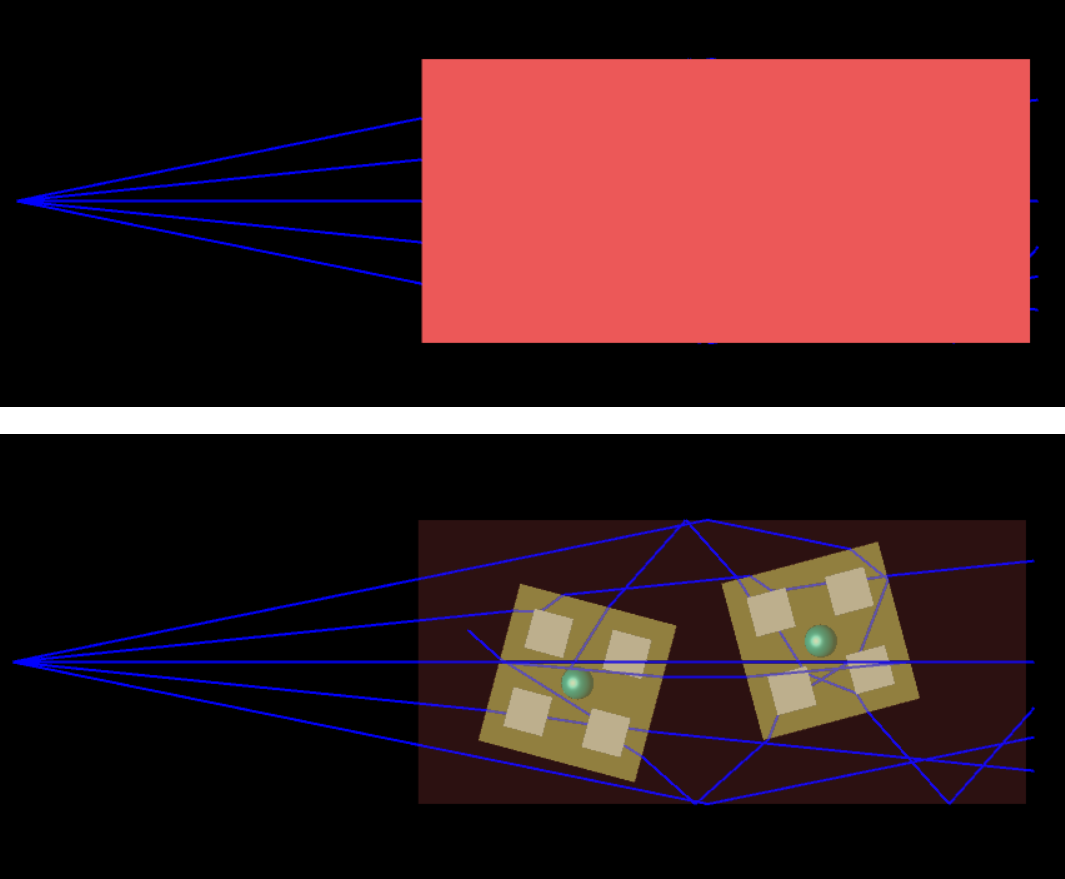

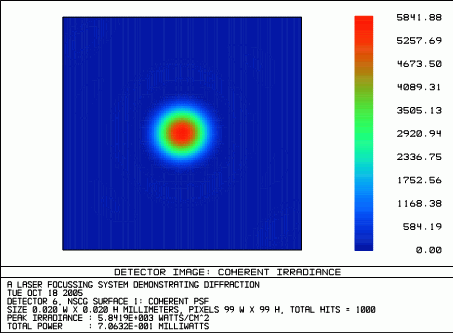

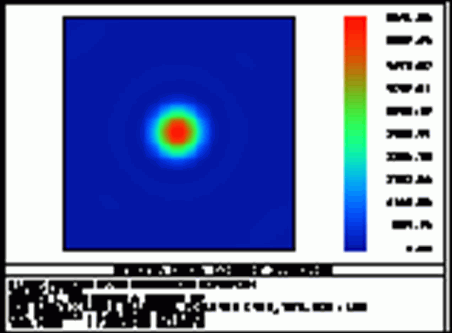

為了演示，以下兩個示意圖為原來很小的探測器查看器的放大圖像。一個為圖元文件，另一個為 BMP 文件。很明顯就能看出二者之間的區別。

復制到剪貼板

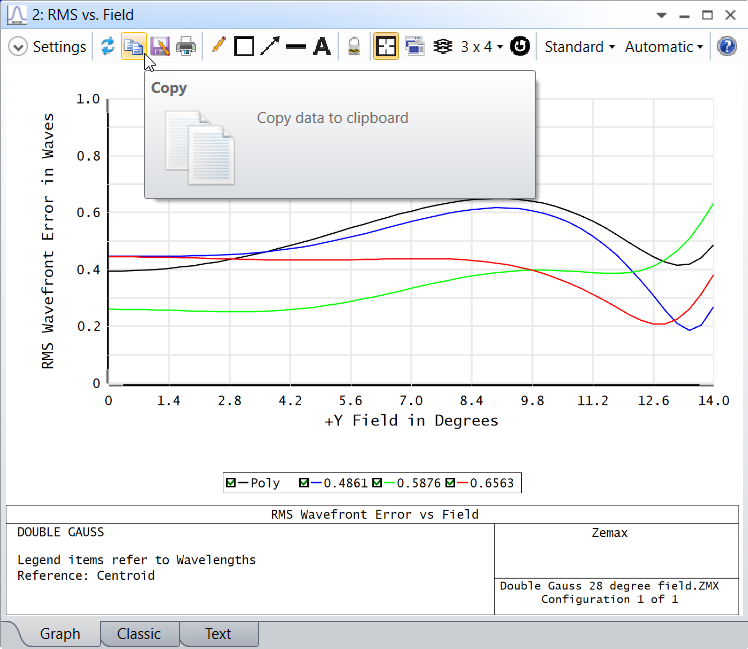

一個極其有用的 Windows 功能是剪貼板。剪貼板是圖表和文本的“等候區”。使用剪貼板的好處是幾乎所有 Windows 程序都可以導入或?qū)С龅郊糍N板。要使 OpticStudio 圖表進入剪貼板，您可以右鍵點擊圖像并選擇“復制圖片”。分析窗口的工具欄中也包含“復制”功能：

或者，您可以在當前窗口中按 Ctrl + C。復制將在瞬間完成，因?yàn)閿?shù)據傳輸速度極快。并且，數據可用于其他應用程序。
復制到剪貼板不僅快速輕松，而且將使用圖元文件復制圖表到剪貼板，這意味著在粘貼或?qū)氲狡渌?Windows 程序時，Windows 會使用矢量表示形式來繪制此圖表。

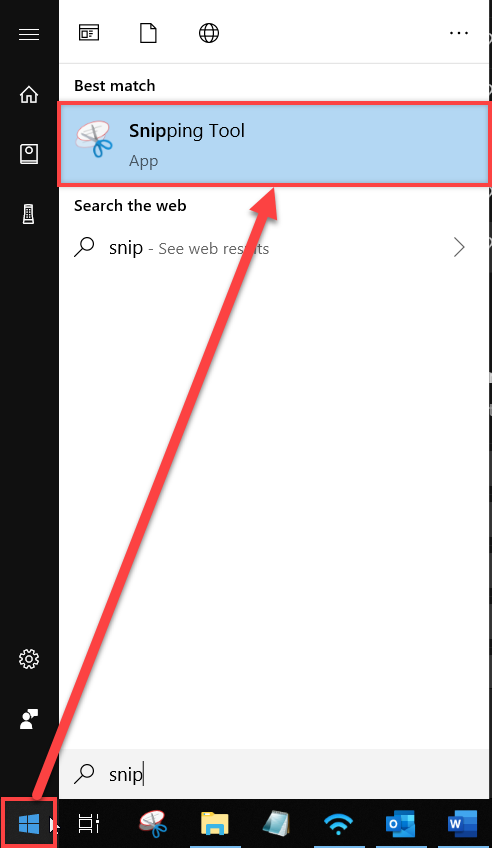

使 OpticStudio 圖表進入其他應用程序的另一種方式是執行截屏。有多種工具可用于此操作。一個此類工具已直接內置于 Windows 10：截圖工具。您可以在 Windows 開始菜單中搜索并找到該工具：

您可以從 OpticStudio 導出圖表并在外部軟件中添加注釋，也可以通過便利的注釋功能直接在 OpticStudio 中添加注釋。除了注釋編輯器，注釋功能還支持線、箭頭、文本和方框命令。每個命令都有自己特定的語法，幫助系統中有詳細介紹：The Analyze Tab (sequential ui mode)...Graphics and Text Windows Operations...Using the Annotation Feature。

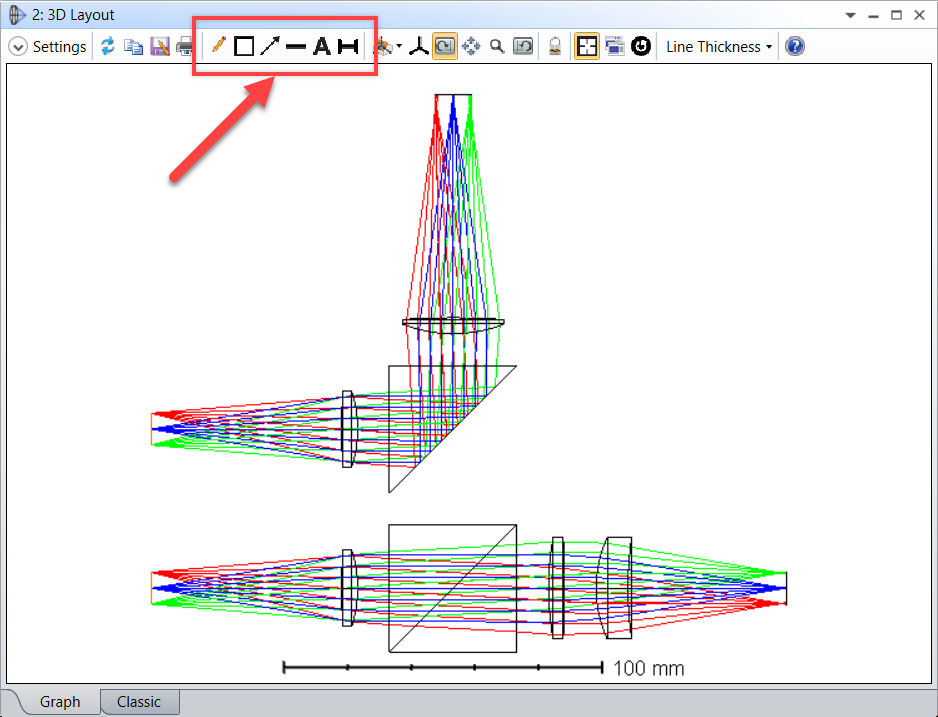

要使用注釋功能，請導航指分析窗口的工具欄：

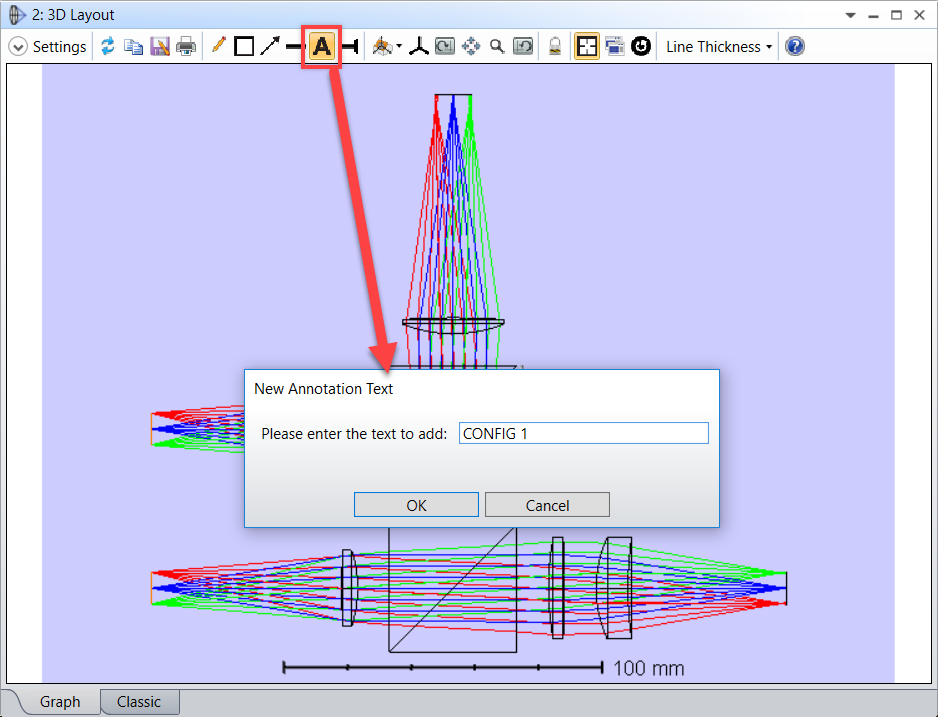

例如，如果您選擇文本，布局圖將改變顏色。此時，您可以選擇文本出現的位置。在您點擊位置之后，“注釋文本”對話框?qū)棾觯梢暂斎胨璧奈谋荆?/p>

選擇“確定”之后，文本將出現在選定的位置。

以此，您可以點擊分析窗口中的另一個位置，繼續添加更多注釋。您可以按鍵盤上的“Esc”退出該工具。

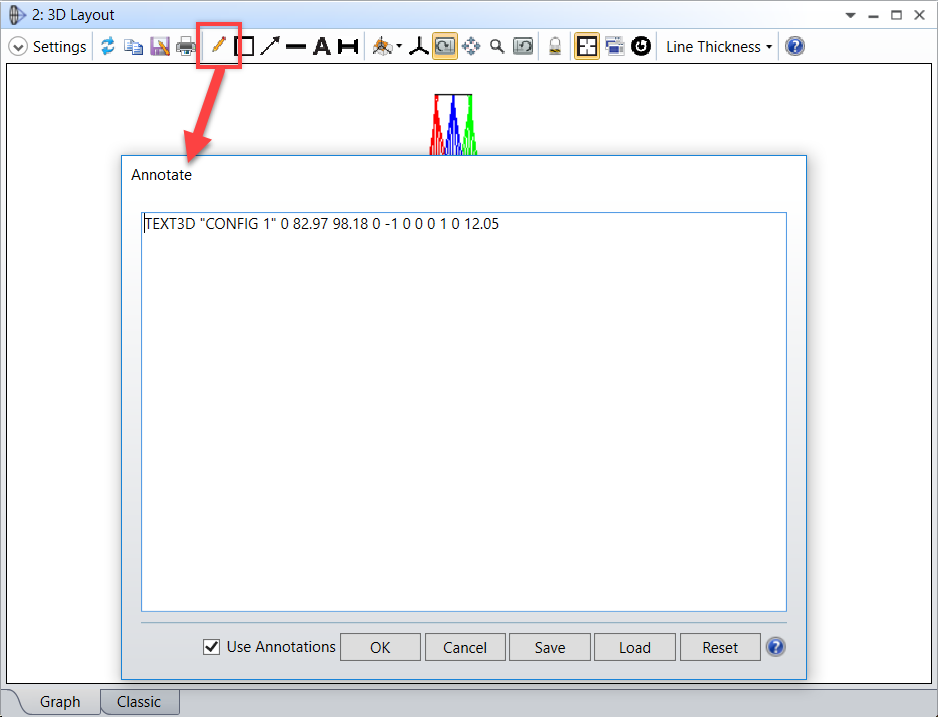

要編輯或移除新創建的注釋，可以使用注釋編輯器。編輯器用工具欄上的鉛筆圖標表示。注釋編輯器采用文本編輯器的形式，以其文本語法形式列出每條命令。這樣可以更精確地控制線和文本的確切位置、控制文本字體，并且能夠添加更復雜的注釋。

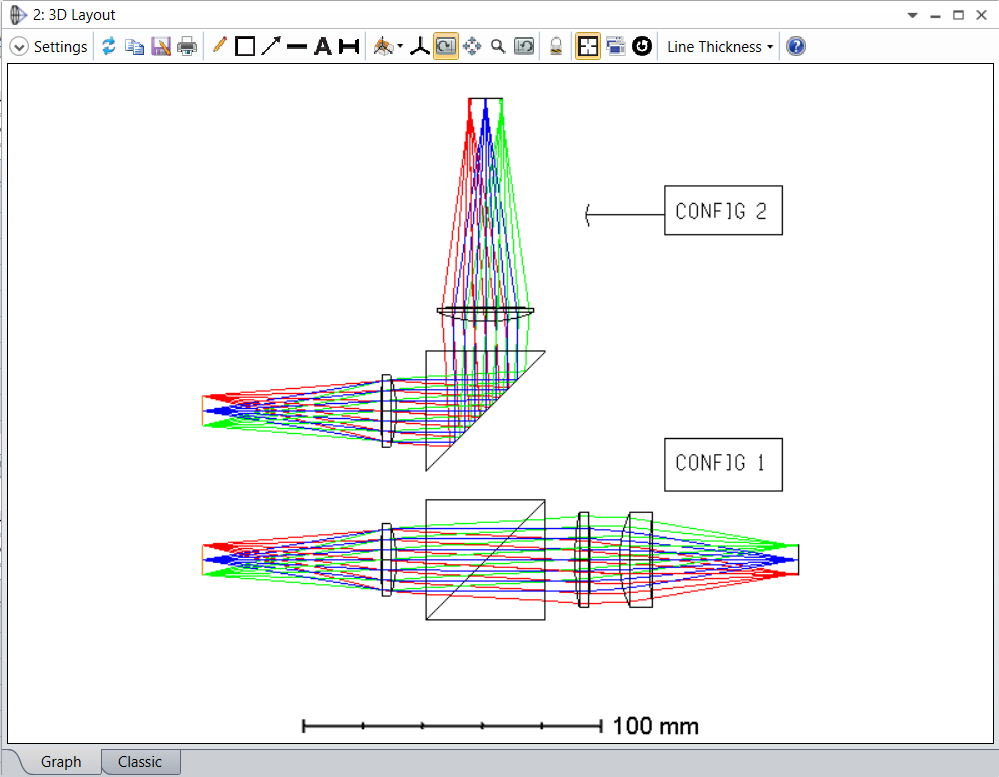

要移除注釋，只需在注釋編輯器中刪除代表此注釋的行。請注意，您還可以通過注釋編輯器底部的“保存”和“加載”按鈕來保存和加載注釋文件。通過一些其他命令，您能夠更徹底地標注示意圖，這樣可以幫助區分兩種不同的結構：

更改實體模型圖的顏色

表面（序列）和物體（非序列）可以在 OpticStudio 的實體模型圖中顯示為不同的顏色。

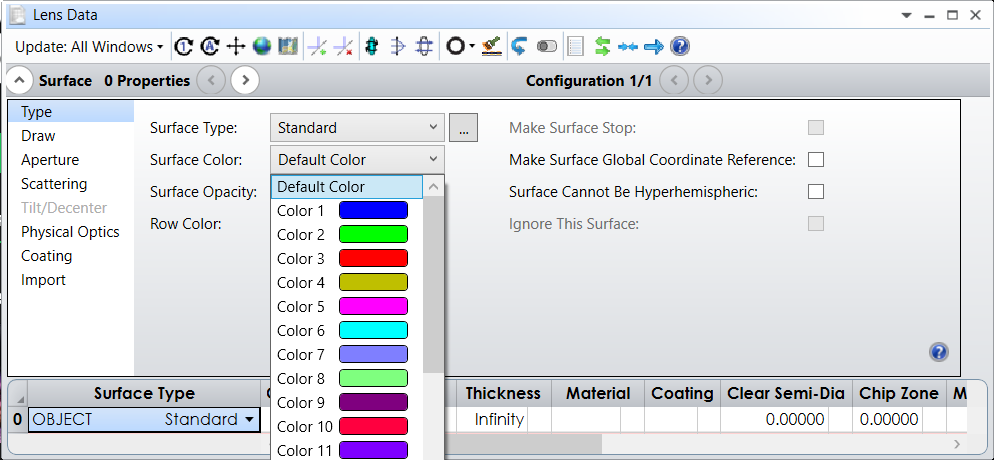

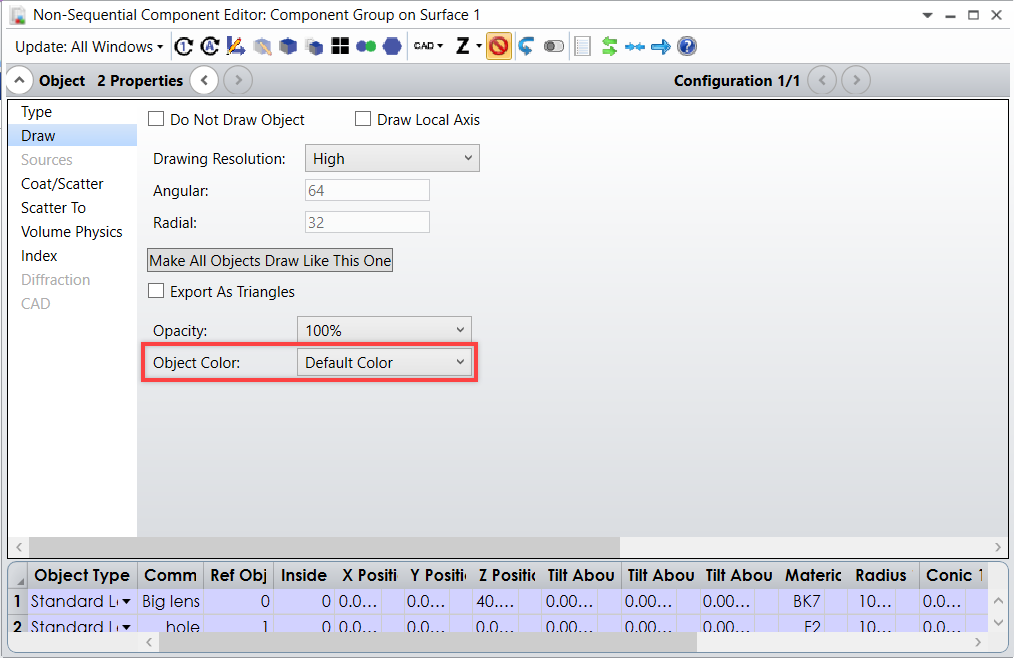

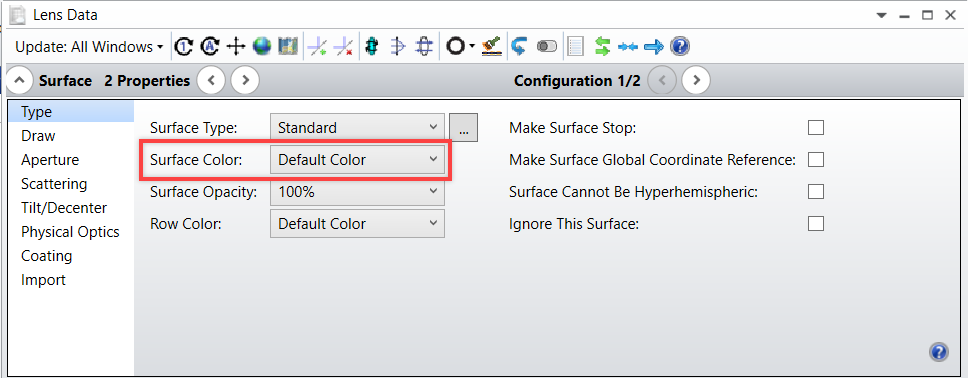

在“表面屬性...‘類型’選項卡”（序列）和“物體屬性...‘繪圖’選項卡”（非序列）對話框下，您可以分別通過“表面顏色”和“物體顏色”的下拉菜單來更改表面和物體顏色。

顏色用數字列出，下拉菜單中顯示每種顏色的預覽。這樣可以在為特定的表面或物體選擇顏色之前輕松“預覽”每種顏色。

在任何指定的時間，菜單中都提供 24 種顏色。然而，您可以靈活地更改與每個數字對應的顏色，從而讓您自由地創建 OpticStudio 中可供使用的無限數量的不同顏色。

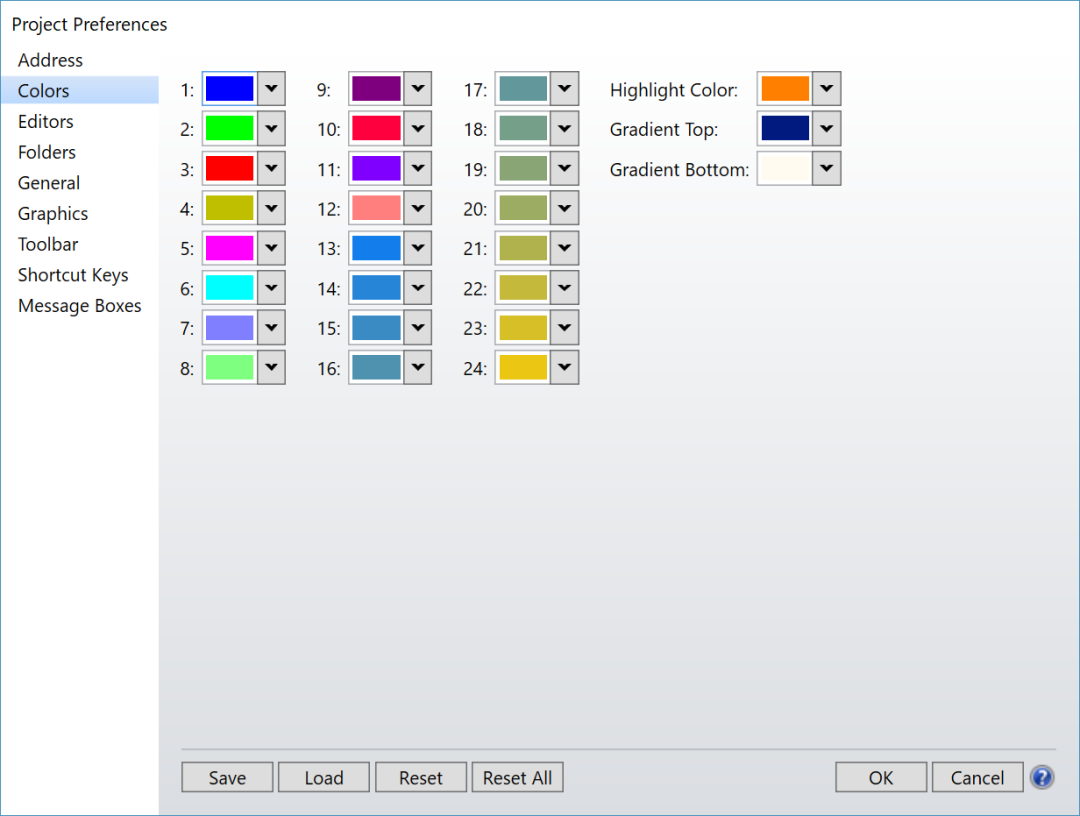

您可以在“設置...系統選項...顏色”中控制這些顏色。每種顏色都由紅、綠、藍三原色值（從 0 到 255）的組合來表示。要更改顏色，只需輸入所需的紅、綠、藍值。

將每個顏色數字更改為所需的顏色之后，請點擊“應用”，然后點擊“確定”。請注意，如果您以后需要，可以將顏色“重置”為默認值。

現在，屬性對話框中選定的顏色數字將與新創建的顏色對應。在創建具有視覺吸引力的顏色協調圖時，這樣會非常有用。在其他情況下，您可以將某些顏色用于強調或者幫助區分您設計的某些特征，如下所示：

透明度和實體模型設置

您還可以在實體模型中將表面和物體設置為半透明，這樣可以更輕松地查看光線路徑。否則，體積內部的光線軌跡會無法被查看到，完全或部分在其他物體內部的物體也會不可見，并且在各種視圖旋轉位置都無法看到其他物體后面的物體。

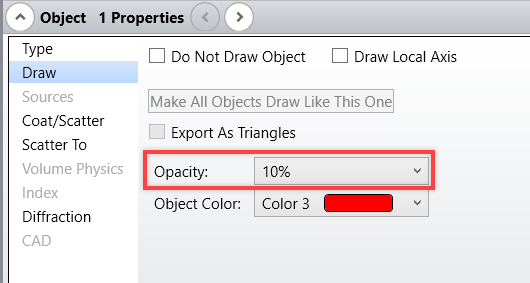

每個物體或表面的透明度設置在“物體屬性”或“表面屬性”對話框中的“顏色”設置旁邊。透明度為 100% 意味著物體/表面完全不透明，透明度為 0% 實際上等于完全未繪制物體/表面。

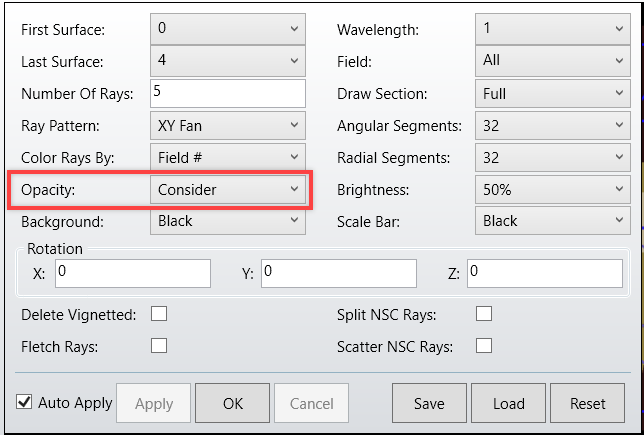

您可以手動設置透明度，也可以要求 OpticStudio 設置透明度設置。您可以通過在實體模型視圖中選擇“透明度：考慮”來進行此操作。

選擇此設置將允許 OpticStudio 更新物體/表面的透明度設置，以便看到所有物體/表面。

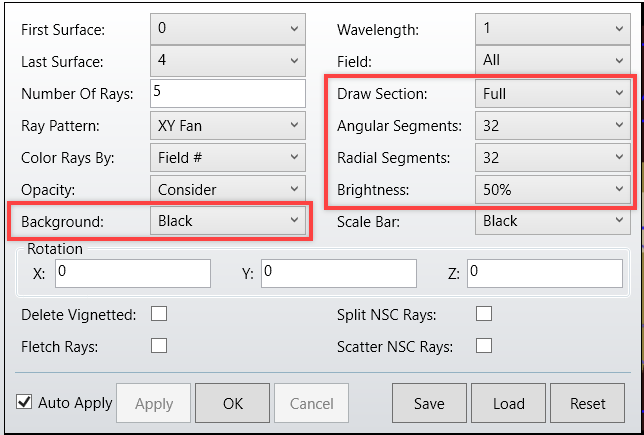

實體模型和 NSC 實體模型具有許多其他設置，可用于更改示意圖的外觀。對于序列系統的實體模型，有用于剖面繪圖、徑向段數、角向段數、亮度、背景和透明度的設置。

需要?jiǎng)?chuàng)建“更光滑的”表面，可以增加徑向和角向段數。背景設置將更改實體模型布局的背景顏色，可以設置為一些不同的顏色，其中包括通過“系統選項...顏色”菜單內定義的 24 種不同顏色。您也可以調整亮度，更高的百分比將增加顯示的亮度。

在某些情況下，能夠關閉透明度設置而不必通過屬性對話框單獨更改每個表面的透明度，會是很棒的事情。因此，實體模型中的“透明度”設置也可以設置為“忽略”。通過實體模型修改透明度會使用與單獨更新每個表面的透明度時不同的算法來渲染場景。您只需選擇產生首選渲染效果的方法。

您還可以通過實體模型設置中的“畫切面”下拉菜單來繪制元件的各個部分。您可以按照四分之一的增量來選擇繪制部分，包含 1/4、1/2、3/4 及全部。

動畫

在其他軟件應用程序的幫助下，您可以非常輕松地生成 OpticStudio 中任何圖表的動畫。市面上有許多圖像抓取和動畫軟件包，我們對您應購買和使用哪個軟件包保持中立。在本文中，我們利用了 Easy GIF Animator 這款實惠且易于使用的 GIF 動畫軟件。

Easy GIF Animator 能夠抓取一組圖像并以指定延遲按順序顯示這些圖像，從而創造動畫效果。Easy GIF Animator 可以通過 .GIF、.JPG、.JPEG、.BMP、.ICO、.EMF 和 .WMF 文件創建動畫 GIF 文件。由于 OpticStudio 能夠?qū)D表導出為 .JPG、.BMP、.EMF 和 .WMF 格式，可以將一系列圖像從 OpticStudio 導出并作為動畫的幀導入到 Easy GIF Animator中。

您可以手動每次導出一個窗口，也可以使用使用 ZPL 的功能自動完成此過程。ZPL 包括多個用于圖表窗口導出的關鍵詞，這些關鍵詞將模擬確切的 GUI 調用以導出圖像。EXPORTBMP 和 EXPORTJPG 分別將任何圖表窗口導出為 BMP 或 JPG。其中任何一個關鍵詞，在與字符串函數 ($STR) 組合時，能夠以不同的文件名導出多個圖像，以便將其加載到您的動畫軟件。

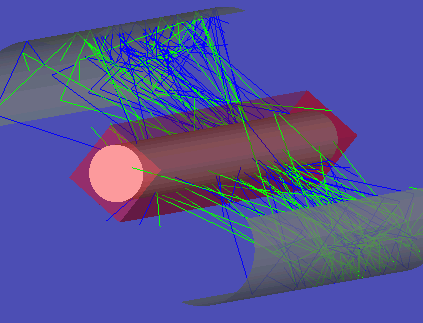

為了演示通過 ZPL 導出圖像的動畫，我們將使用一個專為繪制鍍膜反射鏡而構建的簡單的序列文件。連同此文件，一個簡短的宏將用于在反射鏡關于其 Y 軸傾斜時導出多個 JPEG 圖像。兩個文件都已添加為本文的附件。

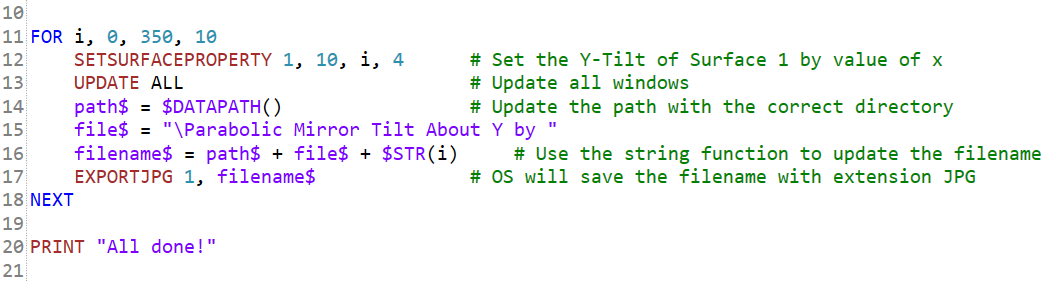

下面的宏在反射鏡處于 FOR 循環之前設置坐標間斷表面上的 Tilt About Y 參數。對于每個傾斜值，實體模型窗口會更新并以不同的文件名導出為 JPG 文件。

在將 36 個圖像導入到 Easy GIF Animator 之后，我們可以為演講用途創建涂層反射鏡的動畫旋轉。

在 ZPL 和動畫軟件的幫助下，創建 OpticStudio 影片將具有無限的可能性，并將真正吸引您的受眾的注意。由于每個動畫包都不同，我們建議參閱產品的文檔，了解關于通過由 OpticStudio 導出的文件創建動畫的詳細信息。您可能會在多篇 OpticStudio 知識庫文章中發現，通過已導出的 OpticStudio 圖表創建您自己的動畫將具有許多可能性。

OpticStudio 中提供各種工具，可用于增加您為演講而創建的圖表的質量。您可以將圖表復制并粘貼到其他應用程序、導出進行外部編輯、從 OpticStudio 中添加注釋以及導出以生成動畫。此外，您可以更改每個表面或物體的顏色和透明度，實現專業的設計圖表。
