概述

用戶可以使用OpticsViewer輕松生成元件制圖。ISO 元件制圖功能可生成符合 ISO 10110 標準的元件制圖，兼容表面、單透鏡及雙膠合透鏡元件制圖。

本文介紹如何在OpticsViewer中創建 ISO 元件制圖，生成符合 ISO 10110 標準的光學元件加工圖紙。

如何創建 ISO元件制圖

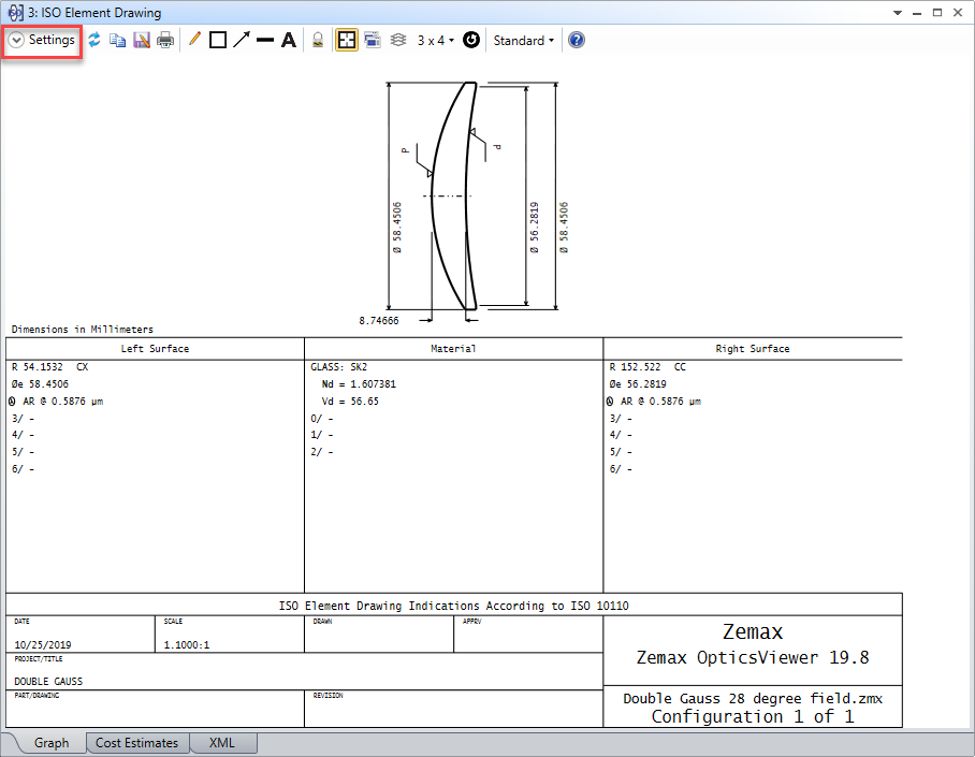

可從“生產”(Manufacture)下拉選項中訪問ISO元件制圖(ISO Element Drawing)，或使用快捷鍵：Ctrl+Shift+E.

打開ISO 元件制圖的“設置”(Settings)菜單。

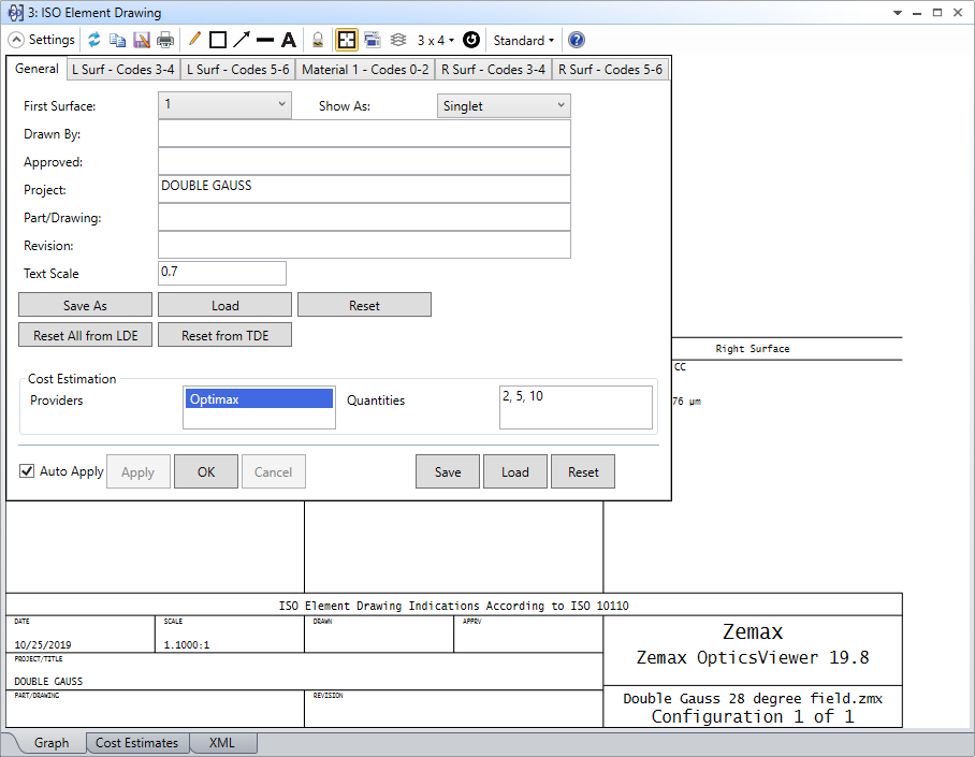

在ISO 元件制圖設置的常規選項卡中輸入初始信息。

·起始面

所要繪制元件的第一個表面。

·顯示為

可選擇表面、單透鏡或雙膠合。

·重置

當點擊“重置”按鈕時，項目欄會重置為“系統選項”> “標題/標注”> “標題”字段中的文本，并且除了“文本比例”以外所有數值會被清空，文本比例會重置為默認值0.7。

·從LDE 重置

點擊“從LDE重置”按鈕后，元件中每個表面的曲率半徑、圓錐系數和有效直徑值會從鏡頭數據編輯器中獲取。當使用OpticStudio旗艦版或?qū)I(yè)版時，所有表面的直徑及直徑（平的）數據也將從鏡頭數據編輯器中獲取，因?yàn)檫@兩個參數是通過OpticStudio以上版本的鏡頭數據編輯器中的“延伸區”和“機械半直徑”提供的。這兩個值會在每個表面（L、材和R）的“表面-代碼3-4”選項卡中的“在使用中”列和“-tol”列下面的文本框中輸入。如果需要，可以取消勾選該表面相應的“表面-代碼3-4”選項卡中的“自動”選項，隨后手動編輯每個表面的值。

·從TDE重置

點擊“從TDE重置”按鈕，會從公差數據編輯器中獲取半徑、厚度、折射率、表面傾斜以及表面偏心的公差。更改設置中的表面編號或是顯示為設置后，公差會自動重置。如（從公差數據編輯器）不提供公差，則這些公差將設置為零。需要注意的是，所有公差項都可以根據需求進行編輯。

·其他設置

該功能還支持許多其他設置，與 ISO 10110標準中定義的公差規格相對應

·成本估計

包括含“供應商”列表的選項框，和能夠輸入產品“數量”的文本框，用來預估單透鏡的成本。從列表中選擇一個供應商，并輸入一個或多個產品數量來生成成本估計。要使用成本估計功能，設置“顯示為”必須選為單透鏡（單片）。

《ISO 10110 Optics and Optical Instruments -- Preparation of drawings for optical elements and systems: A User's Guide》一書中解釋了ISO 10110元件制圖中圖紙繪制的規格，本書由Ronald K. Kimmel和Robert E. Parks編著，由美國光學學會(Optical Society of America)出版。更多信息請參考OSA網站www.osa.org。

盡管ISO規格只考慮了單個元件的情況，但OpticsViewer ISO制圖也支持繪制表面和雙膠合透鏡的圖紙。但雙膠合透鏡的圖紙中并不包括所有ISO制圖細節。如果生成的雙膠合透鏡圖紙不滿足需求，可以為雙膠合透鏡中的兩個單透鏡單獨繪制圖紙。該功能不考慮（鏡頭數據編輯器中）“忽略表面”的設置，無論表面是否被忽略，都會繪制所有需要的表面。

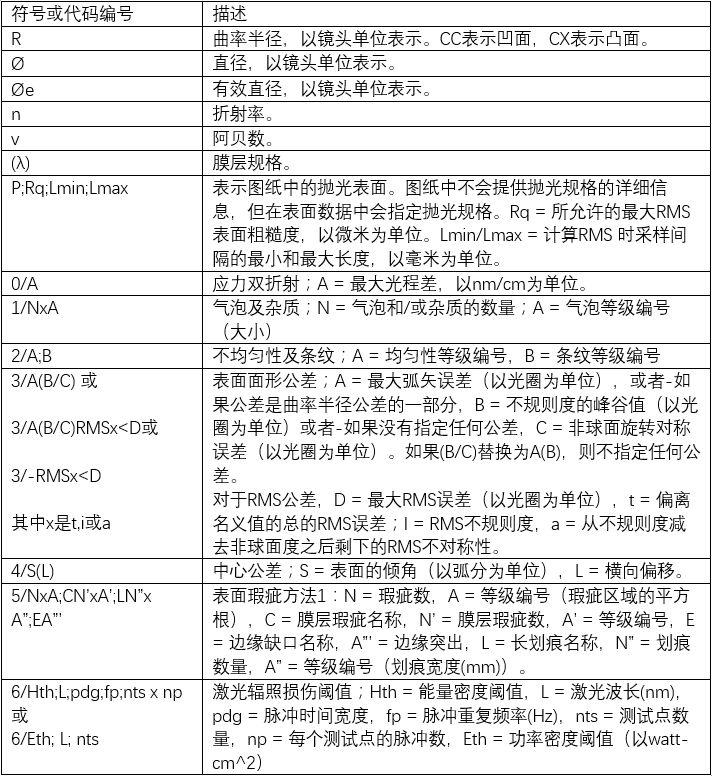

符號和代碼總結

OpticsViewer 不會自動包括所有 ISO公差的默認值，但是會為這些用戶自定義規格的公差項提供文本 輸入框 。文本有寬度的限制，如果在文本中放入過長的字符，則文本在圖紙中可能會超出列邊界。下表總結了 OpticsViewer使用的 ISO 10110中的符號和代碼。

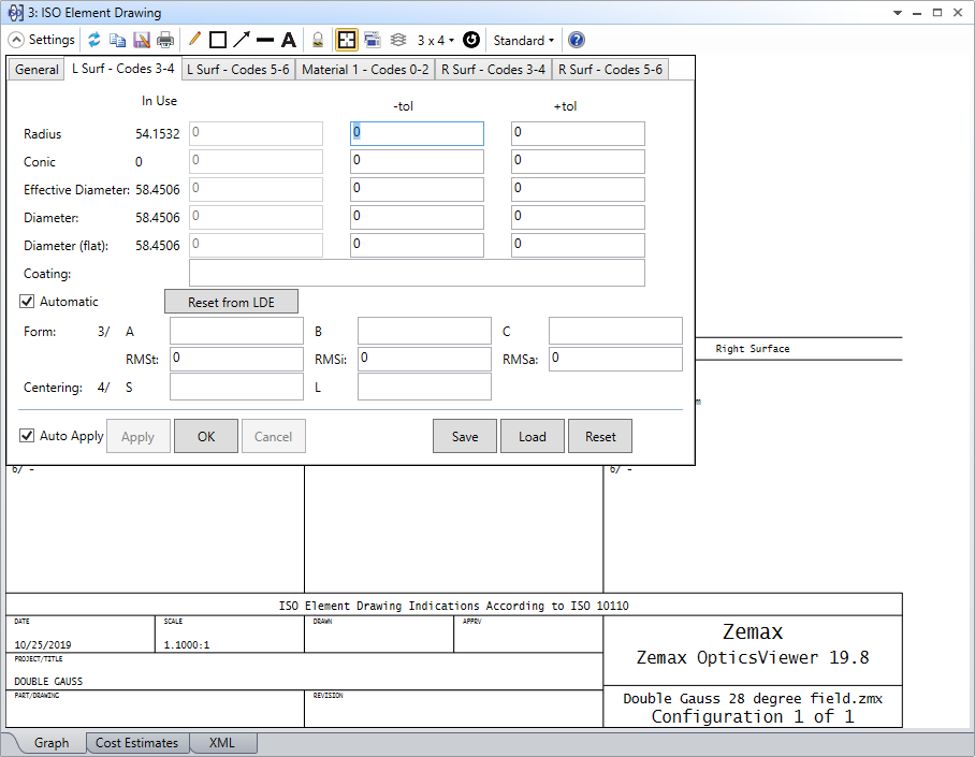

表面-代碼3-4的設置

元件的每一個表面都會有一個選項卡，允許用戶輸入ISO 10110圖紙中代碼3和4的數據。在此選項卡中，曲率半徑，圓錐系數，有效直徑，直徑和直徑（平的）數據會顯示在“在使用中”的列下面。在第二列中，用戶可以根據需要手動輸入數據。如果想要編輯任何顯示為灰色的數據值，則必須首先取消勾選選項卡中的“自動”選項。

通過點擊“從LDE重置”按鈕，可以從鏡頭數據編輯器中讀取曲率半徑，圓錐系數和有效直徑的值；在OpticsViewer中包含了“直徑”和“直徑（平的）” 參數，由鏡頭數據編輯器的“延伸區”和“機械半直徑”提供數據值。在“自動”選項勾選的情況下，點擊“從LDE重置”按鈕后得到的值如果與“在使用中”列下面的值不同，則只有文件中的分析在之前被保存過才會造成上述不一致結果。

直徑和斜邊

OpticsViewer 中直徑的對應關系如下：

·有效直徑= 鏡頭數據編輯器中的凈口徑或半直徑值

·直徑= 鏡頭數據編輯器中的凈口徑或半直徑值+ 延伸區值

·直徑（平的）= 鏡頭數據編輯器中機械半直徑值

非常推薦OpticsViewer用戶直接在鏡頭數據編輯器中定義每個鏡頭的機械幾何參數，而不是嘗試在ISO元件制圖的設置中進行定義。
