概述

這篇文章介紹了OpticStudio中的近軸光線(Paraxial Rays)和傍軸光線(Parabasal Rays)，并分析了兩者在計算光線追跡時的區別。本文示例文件請從以下鏈接下載：

什么是近軸光線

在近軸光學中，光學追跡被限制在很小的入射角和入射高度下。這是為了使簡化數學計算的前提假設成立，從而使光線追跡變得非常簡單。

首先第一個前提假設是關于Snell定律本身的。當光線在兩種介質表面發生折射時，其折射角度符合Snell定律：

其中n為介質的折射率，q為入射角，撇號表示不同介質中的參數。當入射角非常小時滿足近似關系sin(q)=q，因此Snell定律可以簡化為以下線性關系：

這一簡化在計算機普及之前大大減輕計算量。光學中的許多定義都是基于這一線性假設的，這類定義也稱為一階光學參數。然而隨著入射角q逐漸增大，正弦函數的泰勒級數展開式：

式中的三階及更高階非線性項帶來的影響逐漸變大，變得無法近似忽略，因而折射引入了像差。因此，光學系統的近軸光學屬性或者說一階光學參數是不考慮像差的。

第二個前提假設是，當光線在表面上的高度非常小時，我們可以近似忽略表面的曲率，并將表面假設為帶有相同光焦度的平面。光學表面的光焦度為：

其中c為表面的曲率半徑，由于我們將曲面假設為平面，因此我們無需考慮光線與表面交點的實際位置。

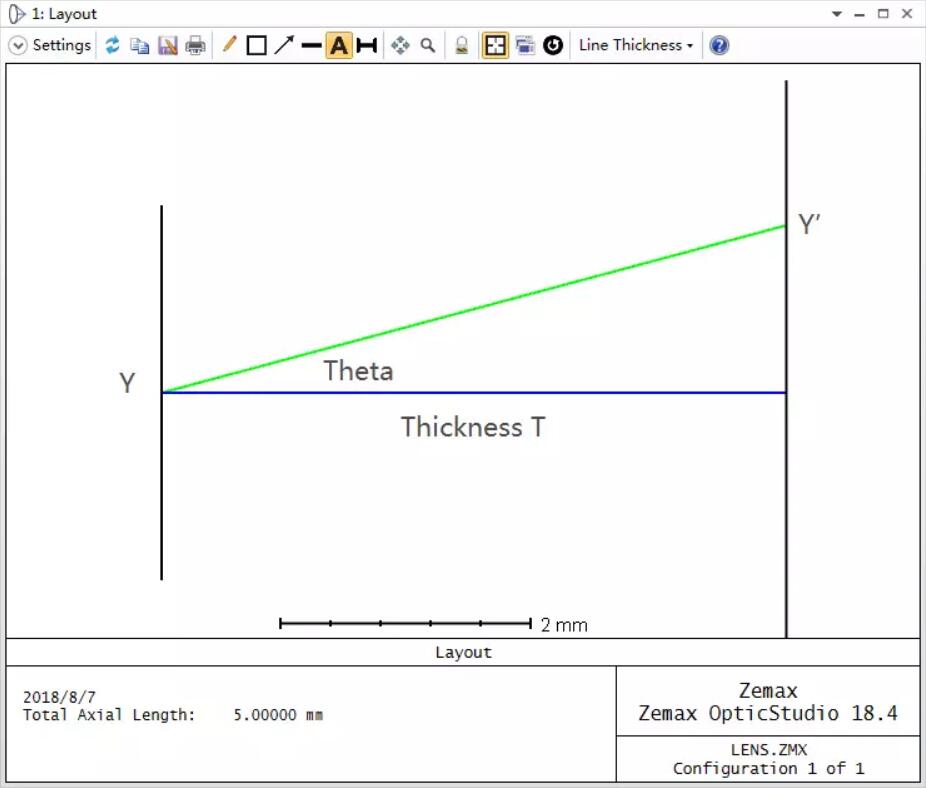

第三個前提假設是，光線入射角的正切值近似為入射角本身。這一假設的作用看起來并不明顯，但更加基礎。試想一根近軸光線追跡在兩個平面間追跡，如下圖所示。光線在前一個表面有一個初始入射高度Y，并且在Y和Z方向的方向余弦為(m,n)，則對正切函數進行tan(q)=q的近軸近似后，光線在下一表面上的高度Y’可以表示為：

近軸光線的斜率(正切值)就是光線的入射角，這也是容易忽略的一點。

近軸光學對光線追跡的計算進行了大量簡化，但如果我們不考慮計算工具的輔助，直接使用近軸計算的結果，在一定情況下就會產生錯誤。這是因?yàn)榻S光學計算只限于旋轉對稱的球面透鏡系統，在計算每個面的光焦度時只計算表面頂點處的光焦度，并將其等效為整個表面上的光焦度。當這些條件不成立時，我們需要使用更加通用的傍軸光線進行計算。

什么是傍軸光線

傍軸光線是與主光線存在非常小夾角的實際光線。這些光線在計算時采用Snell定律的展開式的全部項，因此它們是“真實”的。這些光線入射到實際的彎曲表面而不是等效光焦度的平面，并且在光線追跡中不使用近似計算。

傍軸光線由于不采用近似計算，因此可以更好的描述當前系統在孔徑趨近于零時的成像效果。實際上，傍軸光線在計算時表面可以?xún)A斜和偏心，也可以考慮非旋轉對稱的系統、衍射表面和梯度折射率表面等等。

許多分析在計算過程中都需要近軸參考來對實際光線進行比較。為了確保這些功能正確計算，特別是當一階光學參數不能很好的描述系統的時候，OpticStudio會使用傍軸光線來計算當前系統在孔徑趨近于零時的表現。

在實際系統中應用近軸理論總會產生許多困擾。為了進一步解釋?zhuān)酉聛?lái)我們將分析在實際光學系統中，近軸光線追跡和傍軸光線追跡的不同計算結果，以及為什么傍軸光線追跡更加通用。

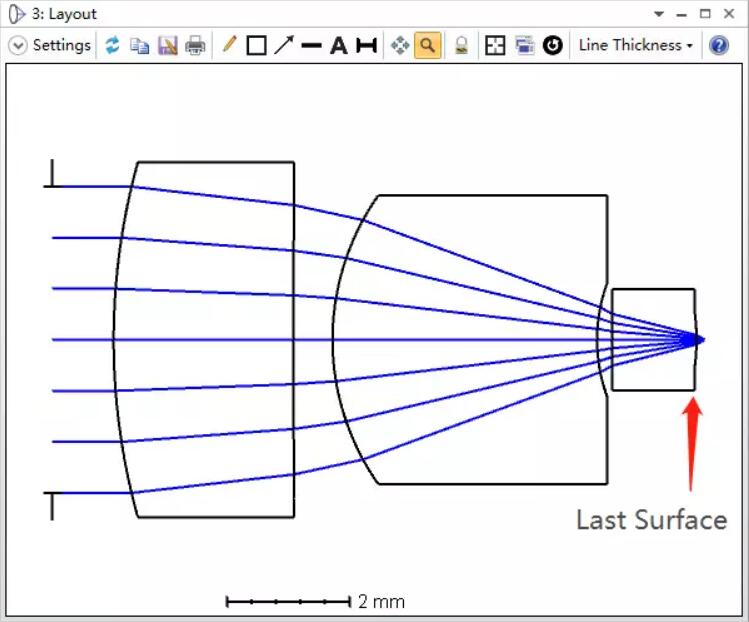

我們以示例文件中的real system.zmx文件為例。這是一個大數值孔徑的顯微物鏡，其成像質量經過優化后接近衍射極限。最后一個表面的曲率半徑由求解類型“邊緣光線角度”控制，本例中該求解類型會控制邊緣光線角度為-0.5：

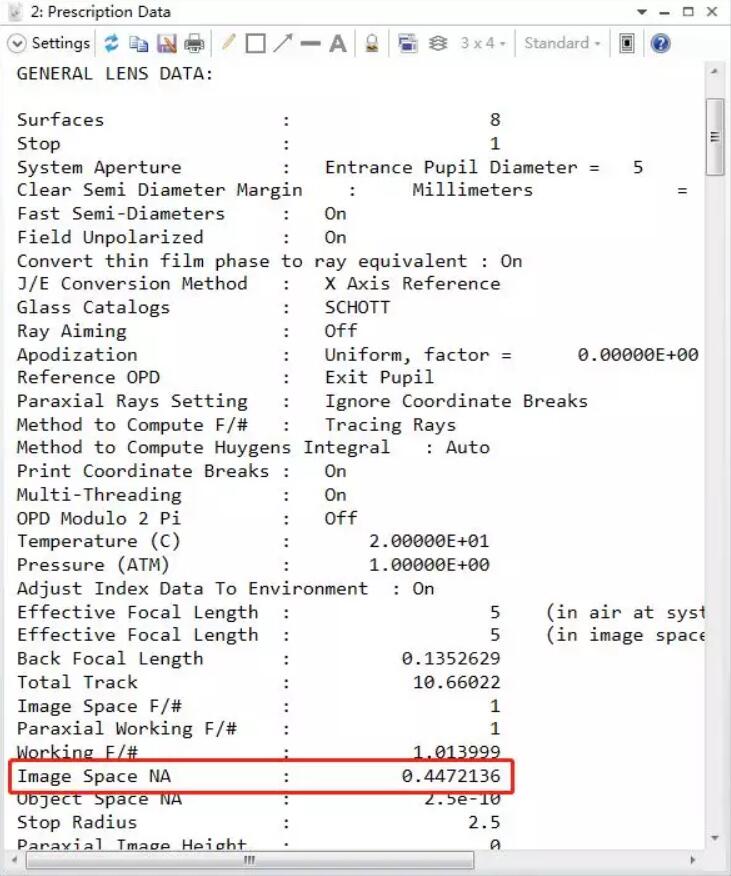

在詳細數據報告中，我們可以看到該系統的像方數值孔徑(Image Space NA)約為0.447。OpticStudio中像方數值孔徑的定義為“在主波長下，像方共軛空間中軸上視場近軸主光線與軸上視場Y+方向的近軸邊緣光線的夾角的正弦乘以像空間介質的折射率”。在本例中，像方介質折射率為1，則像方數值孔徑應為sin(0.5)=0.479，但OpticStudio中給出的計算結果為0.447，這是為什么呢？

回想一階光學參數是如何計算的？

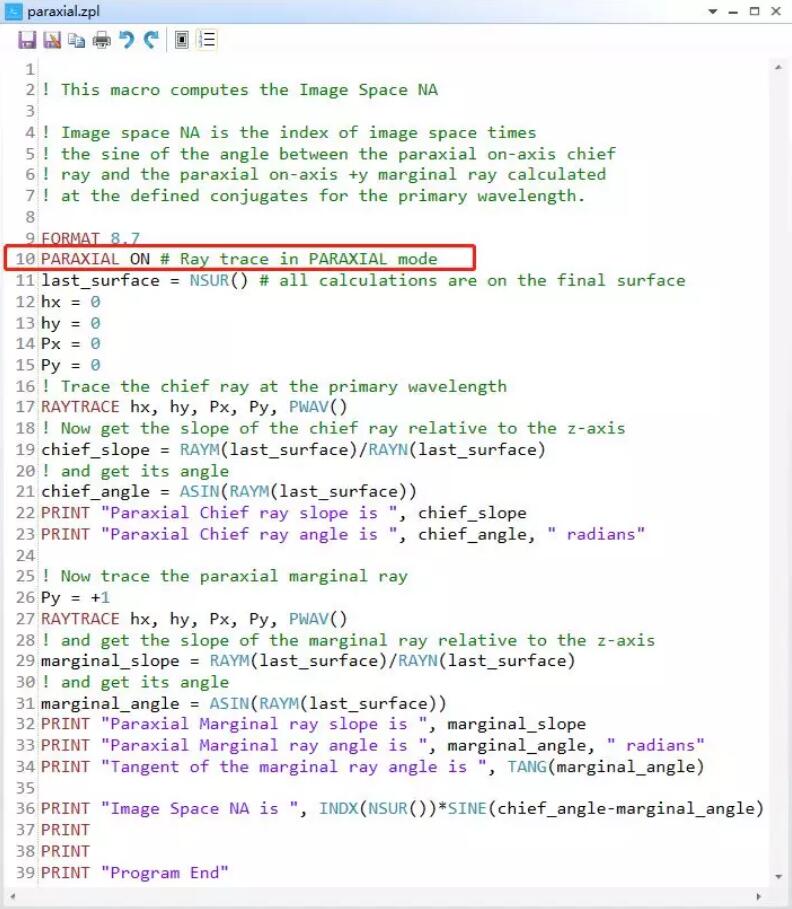

前文中我們提到近軸計算的前提假設3：tan(q)=q。因此近軸光線角度實際上與光線斜率相等。請參考以下宏程序計算過程及其運行結果：

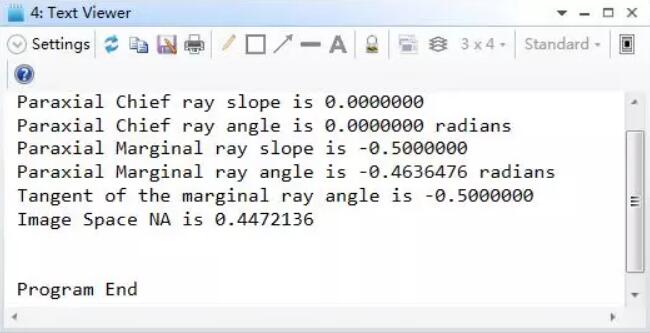

在這段宏程序中，我們首先開啟近軸光線追跡模式(紅框標注語句)。然后通過追跡軸上視場光瞳坐標Px,Py=(0,0)的近軸主光線，計算得到光線的斜率和角度；同理追跡軸上視場光瞳坐標為(0,1)的近軸邊緣光線，并計算得到光線的斜率和角度。最后根據定義計算得到像方數值孔徑值。運行宏程序后結果如下圖所示：

首先我們可以看到，由于本例中邊緣光線角度很大，導致近軸邊緣光線的斜率和角度相差較多，不滿足近似相等的假設。然而OpticStudio進行像方數值孔徑計算是根據該近軸光線角度進行的，這也是詳細數據報告中所使用的計算方法。然而實際情況下，當求解的邊緣光線角度越接近0時，近軸邊緣光線的弧度值和正切值才逐漸接近。

那么最后一個曲面曲率半徑求解的邊緣光線角度是如何定義的呢？

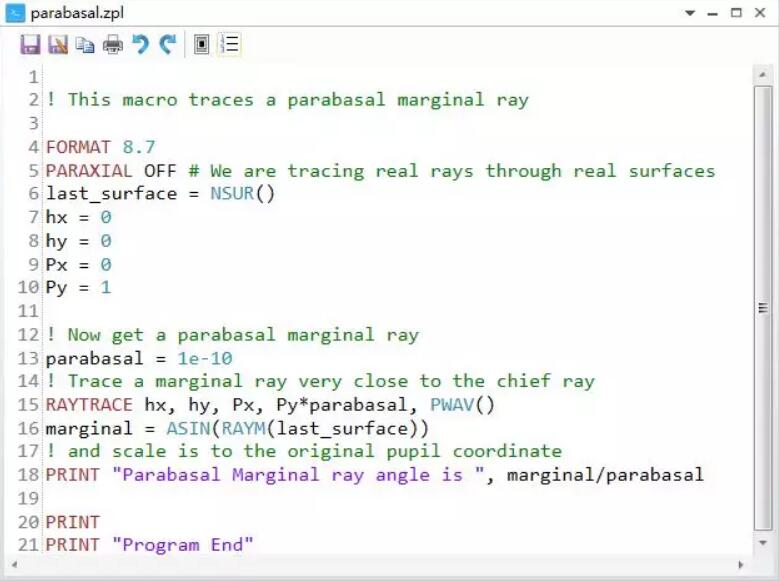

這種情況下OpticStudio使用傍軸光進行計算。下圖為追跡傍軸光線的宏程序，程序中首先關閉近軸追跡模式，并追跡一根非常貼近主光線的實際光線也就是傍軸光線，然后該傍軸光線的光瞳坐標與邊緣光瞳的比例，對傍軸光線的角度進行縮放，最終得到傍軸邊緣光線角度。

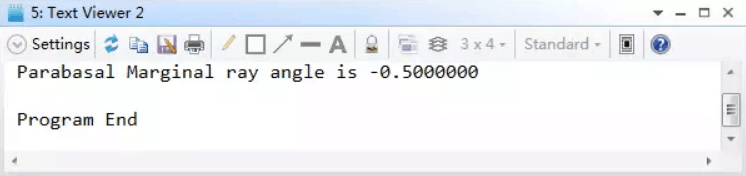

計算結果顯示，傍軸計算得到的邊緣光線角度值與近軸計算得到的邊緣光線角度正切值相等。因此，最后一個面曲率半徑求解類型中邊緣光線角度的實際為近軸邊緣光線角度的正切值或傍軸邊緣光線的角度(單位為弧度)。

在本例中，物鏡的實際孔徑需要根據實際邊緣光線和實際主光線進行計算。

小結

當使用一階光學參數時(特別是詳細報告中的數據)，請時刻注意該一階光學參數在OpticStudio中的定義。例如像方數值孔徑這類參數都是在近軸條件下進行計算的，當使用一階光學參數不能很好的描述光學系統時，該參數會造成很多誤解。在近軸光學的前提假設中，光線和主光線夾角很小并且光線在表面上的高度很小，這樣的話：

·Snell定律在計算式可以線性近似
·光學表面的形狀可以被忽略，并被代替為等光焦度的平面
·光線的斜率和夾角相同

這些近似是為了簡化數值計算，但缺乏通用性。Parabasal光線則是傍軸的實際光線。傍軸光線同樣和主光線的夾角很小并且具有很小的光高，但在進行追跡計算時使用完整的Snell定律。

總的來說，近軸光線在追跡過程中計算每個表面的折射時都采用一階近似，但傍軸光線是與主光線或參考光線非常接近的實際折射光線。大多數近軸數據例如EFL、F/#以及放大率都使用近軸光線計算得到的。對于實際光學系統而言每個表面頂點處的近軸光焦度有時并不能代表整個光學表面，在這種系統中近軸數據是不準確的。OpticStudio中為許多分析功能為了適用于更多的光學系統，其光線追跡都是基于傍軸光線進行的。
