“光路可逆”是被我們熟知的概念，我們在初學光學的時候，頭腦中就保持了這樣的意識，做習題時也慣用翻轉光學系統的方法去求解問題的答案。雖然這個過程在我們腦子中只是電光火石的一瞬，但是在軟件中實現還需要一點點額外的步驟，來確保得到我們想要的結果。今天讓我們共同學習： 如何翻轉整個光學系統。

概述

這篇文章介紹了翻轉元件 (Reverse Elements) 工具的使用方法，并介紹了如何利用這一工具翻轉整個光學系統。 內容不僅涵蓋在使用工具前所需的準備，還包括翻轉光學系統后如何調整物面厚度、像面距離和視場定義等系統參數，令新系統能夠正常地工作。

本文使用的附件請從以下鏈接中下載：

引言

有些時候，把一個光學系統翻轉過來分析會更加簡單和方便。OpticStudio中的翻轉元件 (Reverse Elements) 功能能夠?qū)崿F(xiàn)這樣的操作。雖然它的設計初衷僅是翻轉一個或一系列元件，但只要我們調整合理，翻轉整個光學系統也是能夠?qū)崿F(xiàn)的。 本文將介紹如何利用翻轉元件 (Reverse Elements) 工具翻轉整個光學系統，并合理調整翻轉后的系統。

準備翻轉系統

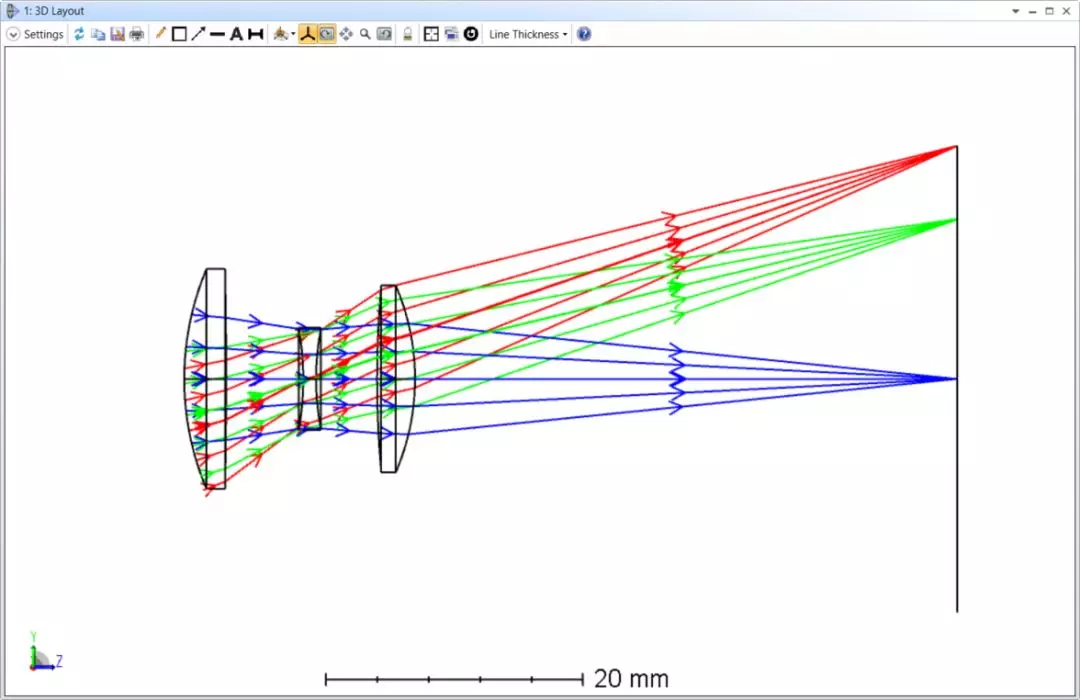

為了演示如何翻轉整個光學系統，請您下載附件中的序列模式文件。文件中光學系統最初布局圖如下所示：

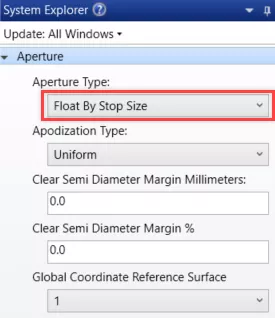

這是一個經典的無限遠共軛的庫克三片攝影物鏡。 要翻轉這個系統，首先要考慮在翻轉后的系統中，我們應該采用怎樣的孔徑定義。如果可能的話，將系統孔徑類型更改為光闌尺寸浮動 (Float By Stop Size) ，這種類型是首選的，因為它在翻轉前后的系統中均能生效。如果不能選擇該類型，則需要考慮如何將系統的像空間孔徑定義轉換到物空間（如，將入瞳直徑與出瞳直徑互換）。 在本例中，我們選擇光闌尺寸浮動孔徑類型，該操作在系統選項 (System Explorer)…系統孔徑 (Aperture) 中進行：

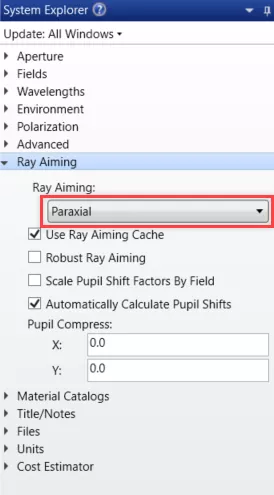

第二，即使原本的系統沒有光瞳像差，翻轉后的新系統也可能有光瞳像差。所以， 我們應該打開近軸光線瞄準。我們可以在系統選項 (System Explorer)…光線瞄準 (Ray Aiming) 中選擇近軸 (Paraxial) 實現這一步操作。

你可以在“如何使用光線瞄準”一文中查閱更多有關光線瞄準的信息。

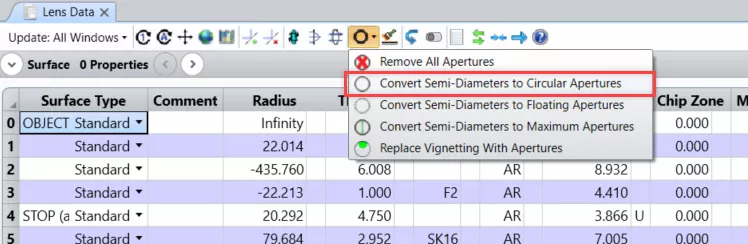

為了防止翻轉后系統尺寸發生改變，我們把每個面的半徑值鎖定住。這一步可通過選擇鏡頭數據編輯器 (Lens Data Editor) 工具欄上的將半直徑轉化為表面孔徑 (Convert Semi-Diameters to Circular Apertures) 輕松實現。

我們還需考慮在翻轉后的系統中如何定義視場點，所以你需要知道原本系統中，每個視場主光線在像面上的位置或角度數據。如果原本系統在像空間是聚焦的，那么我們可以用“角度 (Angle)”或“物高 (Object Height)” 來定義視場類型。如果原本的系統是無焦的，則需要采用“角度 (Angle)” 視場類型，并根據原本系統的光線數據，手動輸入主光線的入射角度。 這些數據可由分析 (Analyze)…光線跡點 (Rays & Spots)…單光線追跡 (Single Ray Trace) 生成的文本中查看，也可以從參考主光線的點列圖上讀出。

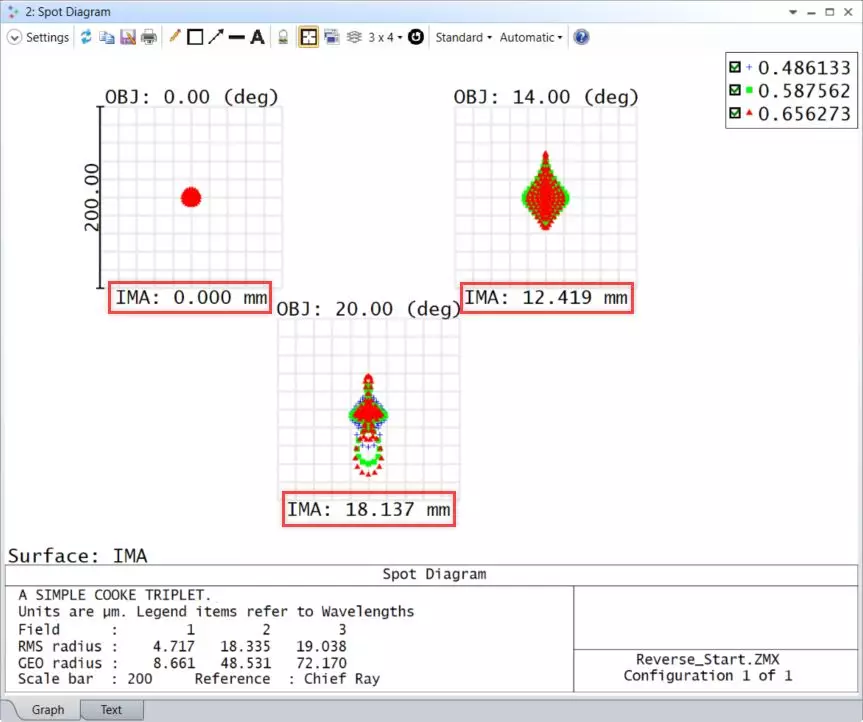

本例中，翻轉的系統將在物空間聚焦，故我們選擇每個視場主光線在像面上的位置定義視場。點擊分析 (Analyze)…光線跡點 (Rays & Spots)…標準點列圖 (Standard Spot Diagram) 打開點列圖窗口，記下每個視場點的像點 (IMA) 坐標。

在這個案例中，視場1、視場2和視場3的坐標分別為0、12.419和18.137。我們將在翻轉后的新系統中定義物高 (Object Height) 類型的視場時用到它們。

翻轉系統

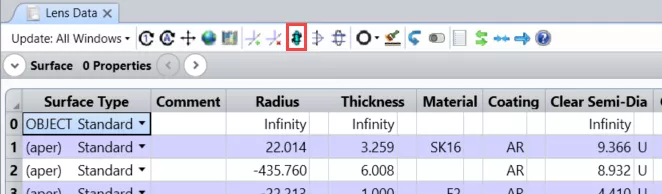

下一步，用鏡頭數據編輯器 (Lens Data Editor) 工具欄上的翻轉元件 (Reverse Elements) 按鈕翻轉系統中所有光學表面。

指定要翻轉的面的范圍時，應包括除去物面和像面的所有表面。

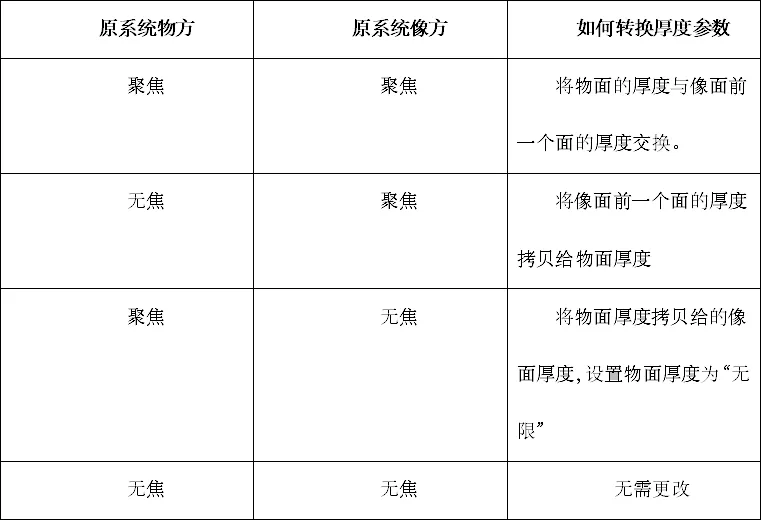

接下來的步驟需要根據原系統分情況討論：

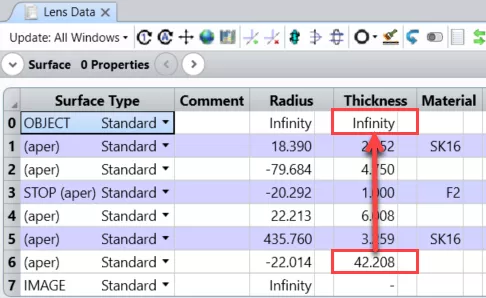

在本例中，原系統在物空間是無焦的，像空間是聚焦的。所以我們應該將像面前一個面的厚度拷貝給物面厚度。

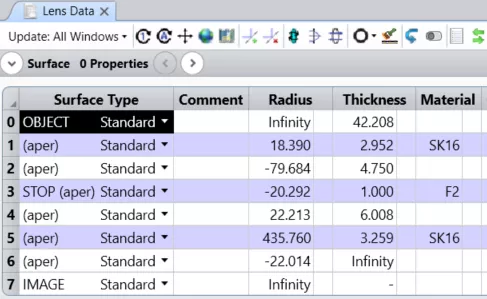

現在，鏡頭數據編輯器的數據如下：

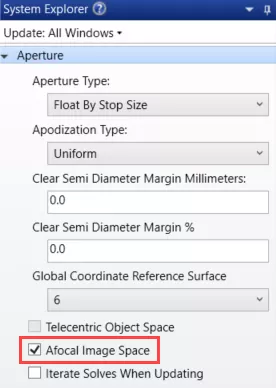

之后，我們需要在系統選項 (System Explorer)…系統孔徑 (Aperture) 中更改無焦像空間 (Afocal Image Space) 的設置。 如果原系統在像空間是無焦的則取消該選項的勾選，如果原系統在像空間是聚焦的（如本例）則勾選此項。

類似地，我們也需要改變系統選項 (System Explorer)…系統孔徑 (Aperture)…遠心物空間 (Telecentric Object Space) 的設置。 如果原系統是像方遠心的，則勾選此項，如果原系統不是像方遠心的（如本例）則確保此項沒有被勾選：

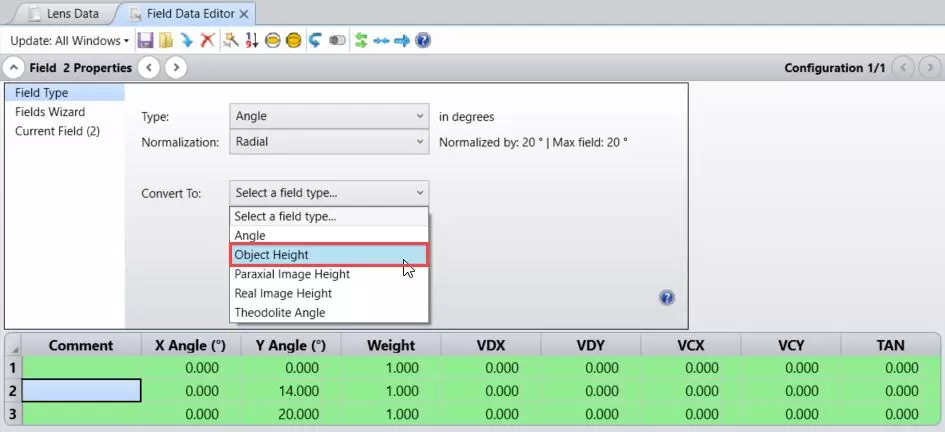

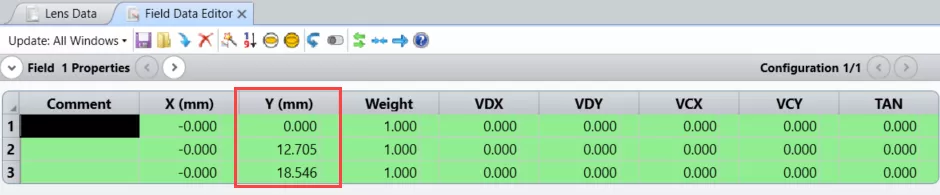

最后，我們需要以上文提到的方式更改視場的定義。因為我們的原系統物方無焦而像方聚焦，所以要用原系統主光線的像點坐標定義新系統的物高。 我們同樣可以使用視場數據編輯器 (Field Data Editor) 的視場類型 (Field Type) 標簽下的轉化為 (Convert To) 工具，但要保證去掉結果前的負號。

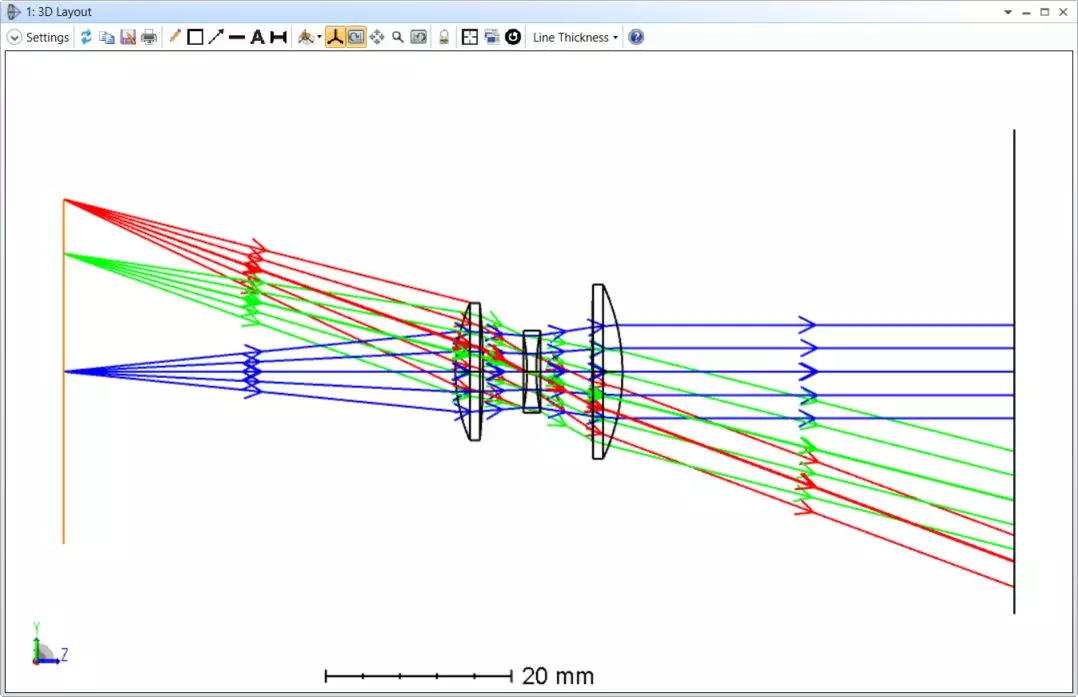

當你打開3D布局圖窗口，你會發現系統已經成功翻轉。

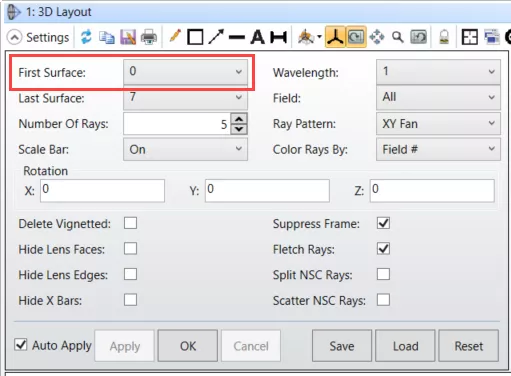

如果你沒能得到如上圖一樣的圖形，那么你可能需要檢查一下布局圖設置中起始面的設置：

總結

雖然翻轉元件 (Reverse Elements) 工具的設計初衷并非翻轉整個光學系統，但我們可以利用它和其他幾個額外的步驟實現對整個光學系統的翻轉。
