概述

本文簡單介紹了OpticStudio中衍射表面的建模以及二元光學Kinoform和二元光學（Binary optics）的區別。

OticStudio中的衍射建模

Zemax.LLC感謝Mr.Robert E. Fisher先生授權使用其著作《Optical System Design》一書中的分析圖表。

OpticStudio中有許多表面支持在折射光焦度的基礎上添加額外的衍射附加相位。衍射附加相位與表面的矢高以及基底材料的折射率無關，并只對相位產生影響。在OpticStudio中具有衍射效應的所有面型都是基于以下公式進行計算的：

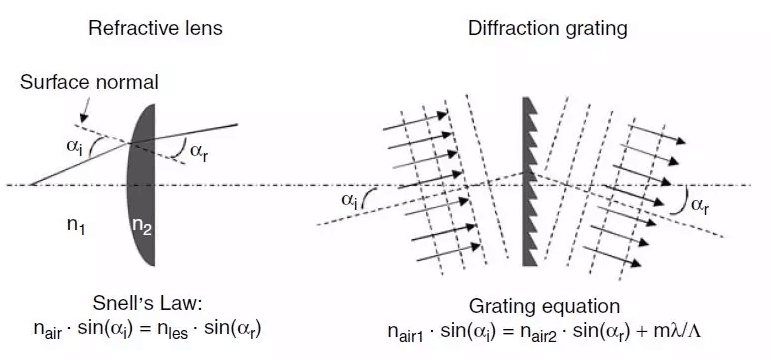

其中m為衍射級次，λ為波長，T為衍射柵格周期（柵格距離d的倒數）。上述公式為斯涅耳公式和衍射附加相位引起的光線偏折量的疊加。一個平面光波斜入射到一個沒有折射光焦度的平面衍射元件時的情況如下圖右所示：

一般情況下，衍射光柵在一個方向上具有固定的光柵周期，常用于光譜儀中。而計算機生成的衍射表面所產生的相位變化可以是任意的，這可以理解為表面上任意空間位置的柵格周期各不相同，因此衍射附加相位可以根據用戶需要自行定義。例如我們可以使用多種面型定義不同衍射元件：

·使用可變刻線距離光柵（Variable Line-Spacing Grating）表面模擬啁啾光柵。

·使用二元面1（Binary 1）在直角坐標系下用多項式定義光柵。

·使用二元面2（Binary 2）在極坐標系下用多項式定義光柵。

·使用一系列多項式面型定義幾乎任意形式的多項式來描述光柵間距的變化

·使用網格相位面（Grid Phase Surface）在表面上任意（x,y）坐標位置處定義任意相位。

·如果OpticStudio中沒有理想的面型，用戶可以編寫用戶自定義面型來描述附加相位。

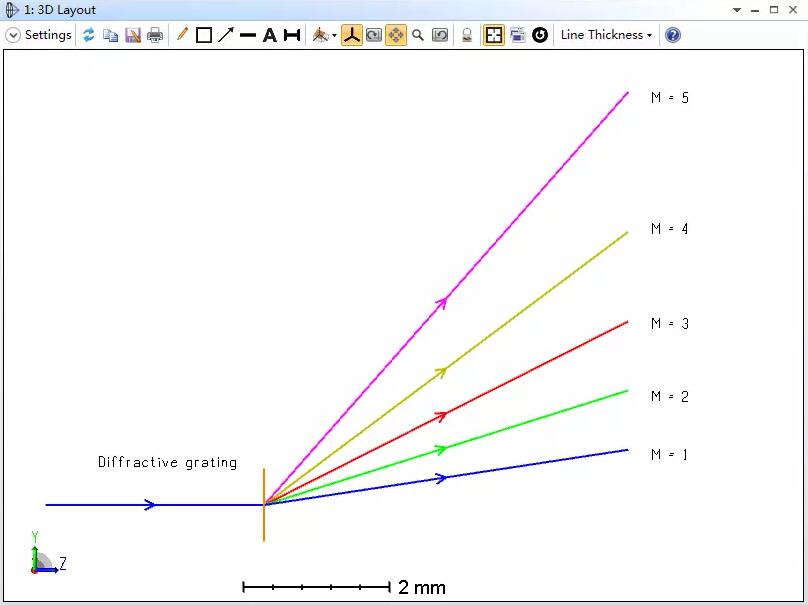

在以上這些面型中，光線根據定義的衍射附加相位，而產生額外的偏折。在設計過程中，OpticStudio首先計算所需要添加的附加相位分布，然后生成該附加相位分布所需要的光柵結構。在鏡頭設計編輯器中，每個衍射表面的衍射級次必須明確定義。不同衍射級次可以通過多重結構來建模。使用多重結構操作數PRAM即可完成不同衍射級次表面的定義。布局圖結構如下圖所示：

根據前文給出的公式，衍射角只和入射光線到達光柵處的光柵周期（T）相關，和入射點的光柵結構無關。因此，由于在OpticStudio中光線通過衍射表面時并不使用幾何光線模型，衍射表面的結構不影響衍射效率，衍射級次所定義的衍射方向的效率為100%，也就是說在OpticStudio中，入射到光柵上的所有光線都會以一定衍射角出射。

衍射級次的正負決定了衍射光線與光軸夾角的正負。衍射角度的符號定義規則在不同文獻資料中可能存在不同。在OpticStudio中，我們定義衍射光線與光軸的夾角為正時的衍射級次為正。

在OpticStudio中的衍射表面不僅可以定義衍射附加相位，同時還可以定義表面的折射光焦度。衍射附加相位根據用戶手冊中給出的定義公式，在表面截面上引入了一個連續的相位變化。由于相位變化是連續的，這些表面表示的是理想的衍射表面，其衍射結構非常小，小到甚至與波長尺寸相當。

Kinoform與二元光學

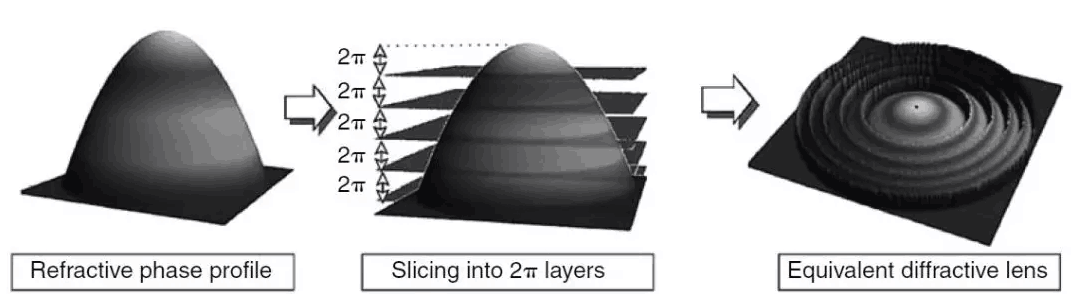

為了使衍射元件的衍射效率最大化，對于“鋸齒”形狀的Kinoform衍射表面的矢高設置如下圖所示，各衍射區域內的矢高與相鄰區域的矢高所產生的波前相位差為2π。

Kinoform衍射表面在相位差2π內的矢高是連續變化的。如果將表面的矢高近似為離散的階梯狀，例如使用光刻機進行加工的情況，我們一般將這類表面稱為二元光學（Binary Optics）表面。OpticStudio中建模的衍射表面由于相位在表面各處的分布是均勻的，因此更接近kinoform。用戶可以選擇使用哪種表面結構，來近似模擬衍射表面的相位變化。

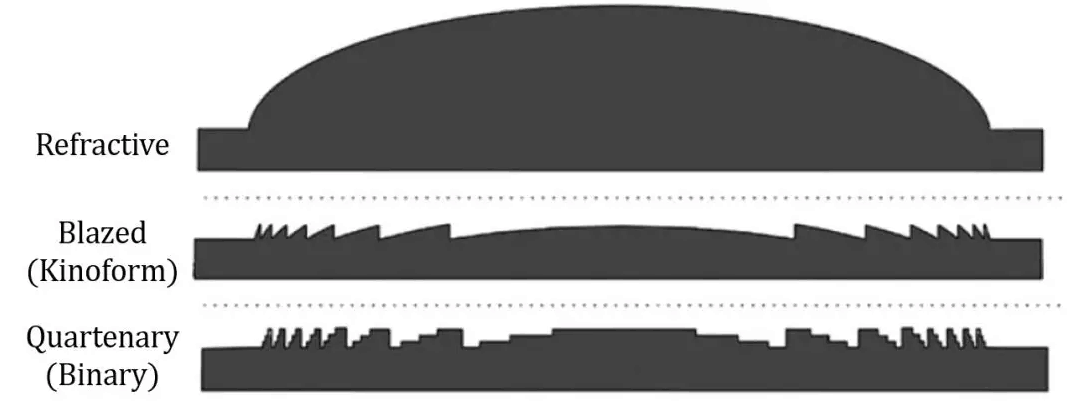

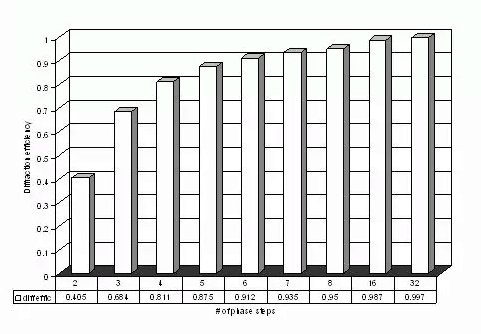

上圖所示為折射曲面、等效的kinoform衍射表面、等效的二元光學表面的示意圖，其中二元面為四階二元光學表面。在理論計算中，在二元光學表面上使用不同臺階數進行近似對衍射效率的影響如下圖所示，當二元光學表面的臺階近似數越多時，其衍射效率越接近100%。

小結

這篇文章簡單介紹了OpticStudio中建模衍射表面：

·根據考慮衍射效應的斯涅耳定律，衍射表面對光線添加額外的附加相位

·衍射附加相位所引入的相位變化在整個表面上是連續的

·多個衍射級的光可以使用多重結構同時建模
