詳解OpticStudio中離軸拋物鏡的建模

摘要

離軸拋物鏡可以理解為從較大的拋物鏡中截取的一小部分，整塊拋物面鏡也稱作“基鏡”。對這類系統建模時，特別是第一次，看起來會很麻煩。然而只要一些指導和練習，我們就可以掌握離軸拋物鏡的操作，并將它設置為我們想要的狀態。

這篇文章通過一個實際工作中的設計任務來介紹離軸拋物鏡的建模，該任務為結合現有光學系統使用離軸拋物鏡。

本文附件請從以下鏈接下載:

介紹

當設計系統中使用離軸拋物鏡時，我們需要時刻注意基底拋物鏡的位置并將其顯示在系統中。只有在設計的最后一步再把偏心的（離軸的）孔徑從基底拋物鏡中剪裁出來。在本例中，我們要設計一個離軸拋物鏡的位置和旋向，來得到特定的光斑輸出，并確定離軸拋物鏡和系統中其他元件的相對位置。這是一個非常實際的設計問題，在這個過程中我們將使用OpticStudio中許多實用的小技巧。附件文件為本系統的初始結構。

拋物面鏡

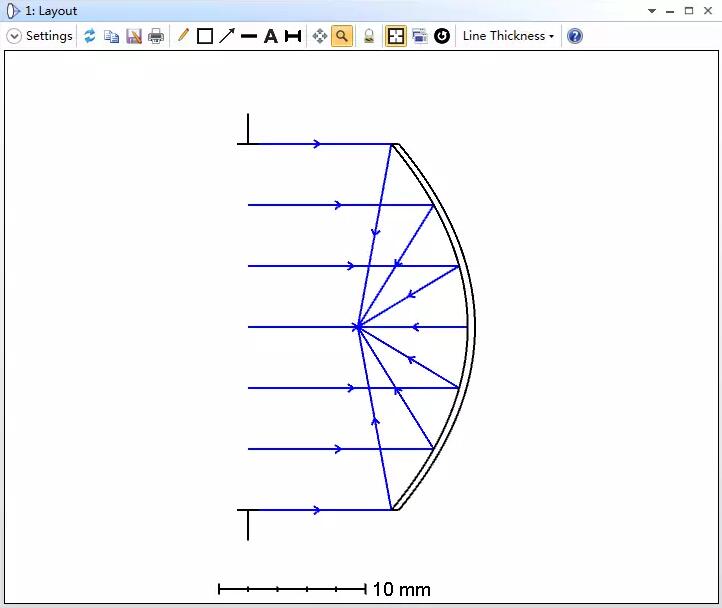

拋物鏡可以對有限遠共軛的軸上視場（對于準直入射的平行光）完美成像。下圖為F數0.3的拋物面鏡將準直平行光匯聚到一個完美的焦點：

由上圖也可以看出，當許多光學系統光源為點光源時，使用拋物面鏡作為準直器是一個理想的選擇。然而如果直接使用這樣一個準直器，那么孔徑中的部分光將會被遮擋。另一點需要注意的是，大多數系統并不需要F數這么小的準直器，相反只需一小塊反射鏡即可滿足使用需求。

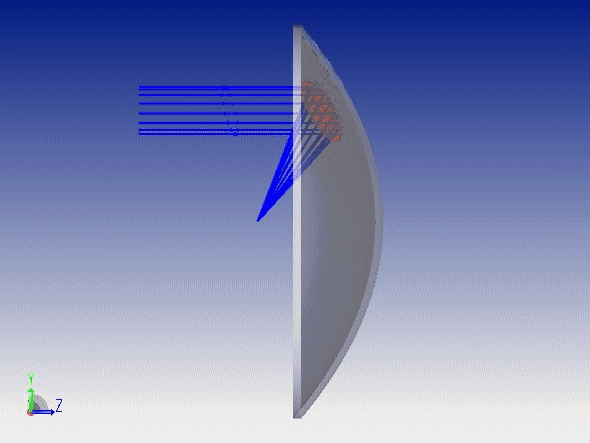

為了解決遮擋并盡可能的減小反射鏡的尺寸，我們需要使用離軸拋物鏡來代替一整塊拋物鏡。離軸拋物鏡實際上是基底拋物鏡上的一小部分。下圖展示了離軸拋物鏡和基底拋物鏡的關系：

在之后操作離軸拋物鏡時，我們需要時刻注意基底拋物鏡的位置。

設計離軸拋物鏡

假設您已經在之前的光學系統中得到了一個F數為8的焦點，并且您希望將該焦點準直為直徑約80mm的平行光。在這個例子中我們需要一個焦距為640mm的準直器（直徑乘以F數），我們可以使用SORL公司生產的型號為25-055-04的離軸拋物鏡。該離軸拋物鏡的參數為焦距25inches（635mm），離軸距離為5.5inches（139.7mm），并且它的直徑為4inches（101.6mm）足夠我們用來準直80mm的平行光。離軸拋物鏡規格請參考：

需要注意的是SORL提供的參數“離軸距離”表示的是原拋物面中心到離軸拋物鏡內部孔徑邊緣的距離，但OpticStudio中我們定義離軸拋物面內部孔徑的中心到整個拋物面的中心為離軸距離。因此您只需要將SORL提供的離軸距離加上離軸拋物面的半孔徑即可得到OpticStudio中使用的離軸距離。所以在本例中，OpticStudio定義的離軸距離為139.7+（101.6/2）=190.5mm。

我們將在OpticStudio中使用一個曲率半徑為1270mm（由于材料為Mirror，因此曲率半徑為焦距的兩倍）的標準面作為基底拋物鏡，并且由于這是一個完美的拋物面，因此標準面的圓錐系數（conic）為-1（圓錐系數的數學定義請參考幫助系統中的Standard面型）。

放置離軸拋物面

假設聚焦的光束以一定空間角度進入光學平臺上的準直系統，并且你需要計算這個角度并將其準直為與光學平臺平行的平行光束。這是我們實際工作中經常會遇到的情況，并且只要按照如下流程操作您可以輕松將這一系統在OpticStudio中進行建模。

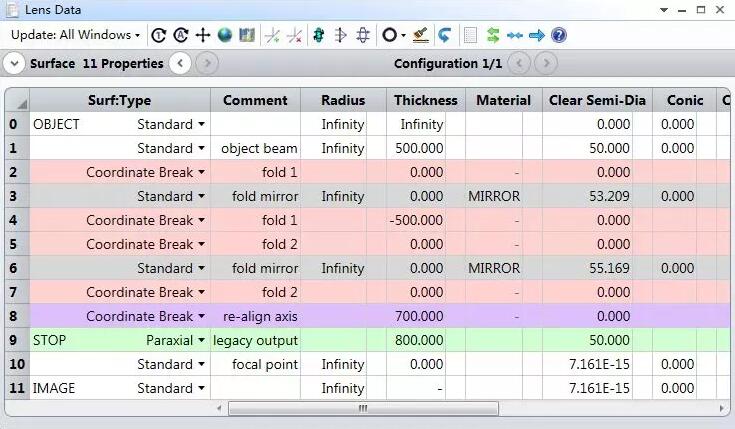

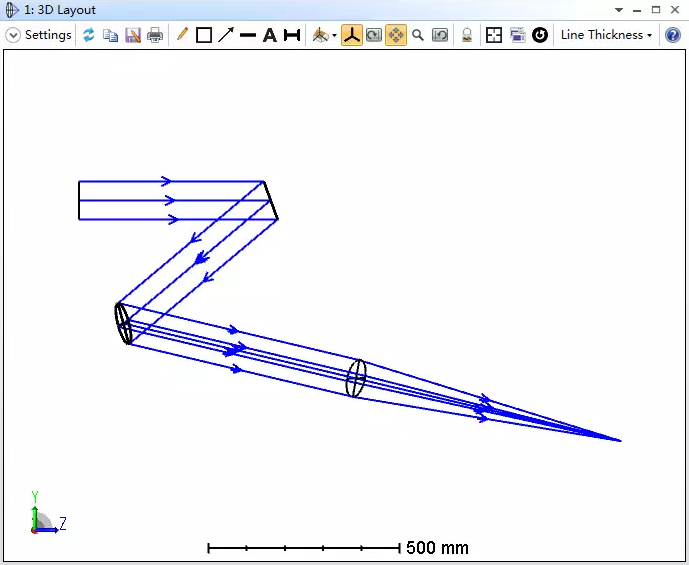

附件提供的示例系統（OAP_starter.ZMX）是本例中使用的初始結構。其中表面1-9表示之前的光學系統出射的F數為8的聚焦光束。在本例中，我們并不關心表面1-9所表示的之前的系統，我們只需知道之前的光學系統匯聚到一個完美焦點并且光束傳播方向與光學平臺存在一定角度。在這里我們假設光學平臺平行于X-Z平面。系統如下圖所示。

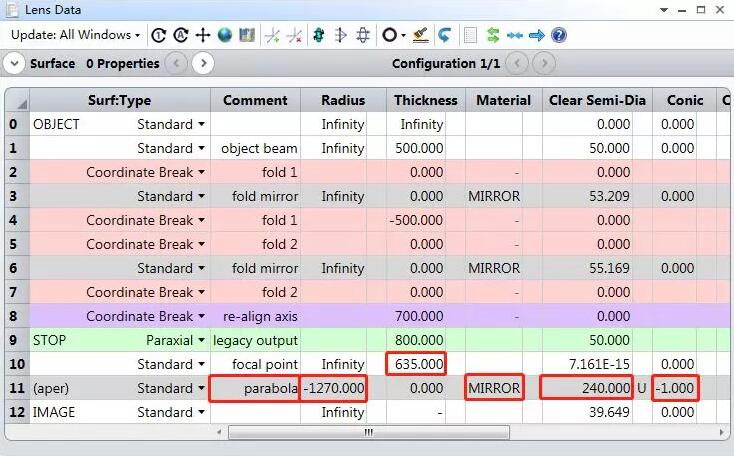

首先，我們在表面11處添加一個拋物面反射鏡，并且光束焦點位于拋物鏡的焦點上（焦點與表面頂點距離為635mm），需要輸入的參數如下圖所示。

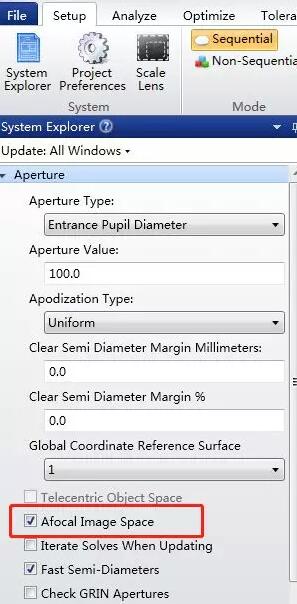

當對拋物鏡做出改變時應及時查看點列圖結果，當拋物鏡設置錯誤時點列圖將得到一個較為直觀的錯誤結果。提醒：我們使用這個拋物鏡產生準直光線，因此我們需要在查看點列圖前做一些小小的改動。打開系統選項，在系統孔徑中勾選無焦像空間（Afocal image space）。這將設置像面的參考面為平面，否則在計算光程差時會因?yàn)殄e(cuò)誤參考而產生錯誤。

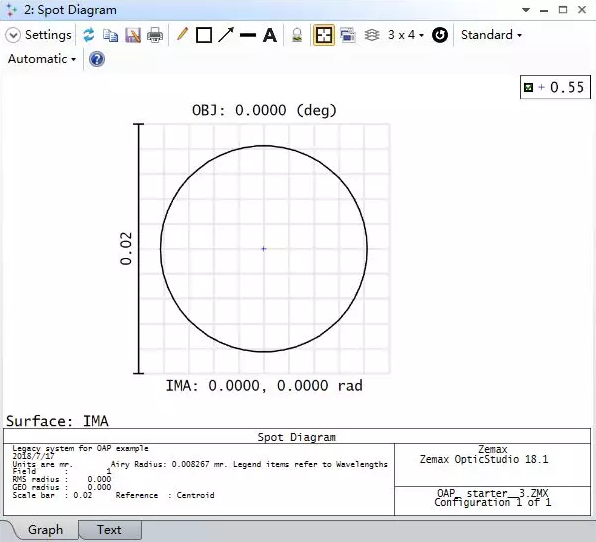

此時檢查點列圖，分析結果顯示拋物鏡準直結果完美，像差為零。接下來我們要將拋物面設置偏軸。當我們使用一束平行光入射拋物面時，只需設置輸入光在拋物面之前偏心，并在拋物面之后使用主光線求解來旋轉光軸即可完成光線完美匯聚。這里的操作邏輯是，先設置平行光偏心（平移拋物面），再設置光軸旋轉與拋物鏡焦點重合（使光軸與出射光束方向一致）。

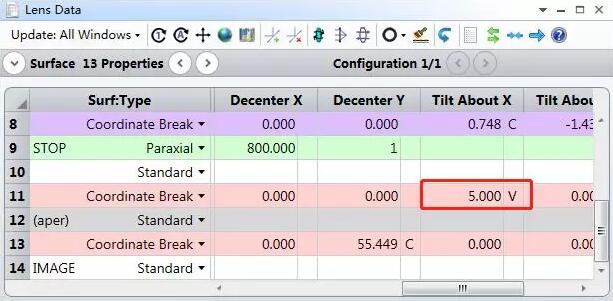

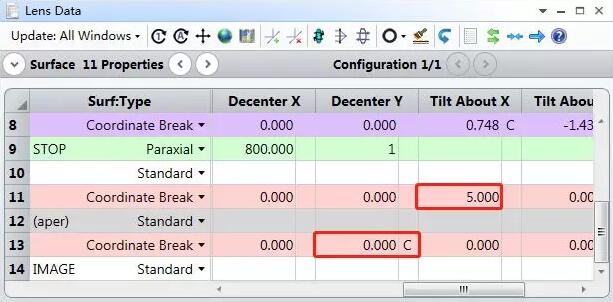

不幸的是，由于我們的系統以匯聚焦點為起始點，因此我們不得不反過來進行設置。我們可以按照如下流程進行設置：在拋物面前后分別插入坐標斷點面，在拋物面前設置沿X軸傾斜（使拋物面的光軸與入射光束的光軸一致），然后在拋物面后設置偏心（將光軸移動到與目標出射光線光軸）。由于我們并不知道光軸應該傾斜多少，因此我們首先設置初始傾斜量為5°，之后我們會通過優化得到準確的傾斜角度，如下圖所示：

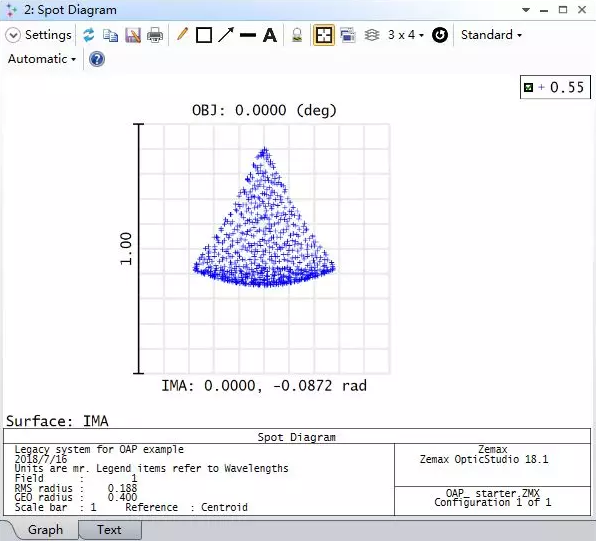

首先我們觀察到，第13個面上的主光線求解沒有起到任何作用。我們期待光軸入射到傾斜的拋物鏡之后發生偏移但是并沒有效果。這是一個非常微小的線索，它提示我們拋物鏡設置有誤，但如果我們打開點列圖，就會發現實際上錯誤結果變得非常明顯。

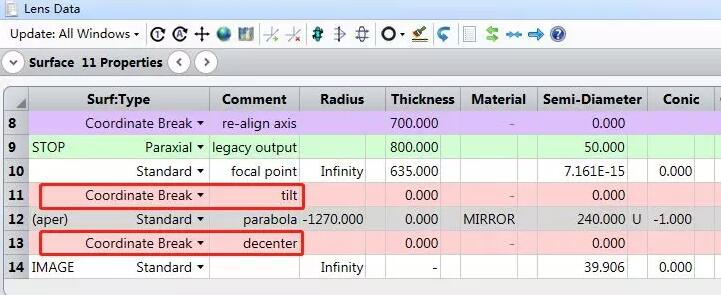

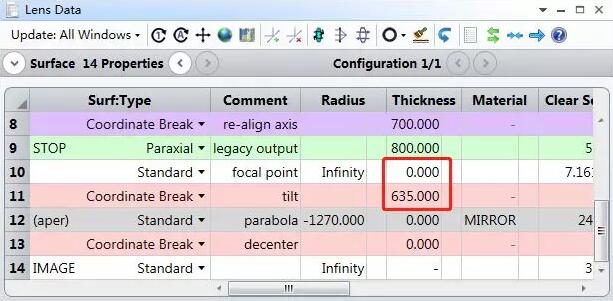

這里的問題在于，我們需要在距離焦點635mm處此位置之前就旋轉光軸。也就是說首先光軸進行傾斜，然后發散的光束傳播635mm的距離到達拋物鏡。如此一來拋物鏡的中心就不再與光束光斑中心重合了。這樣拋物面后設置的主光線求解的偏心就會產生影響。我們需要將系統進行如下修改：

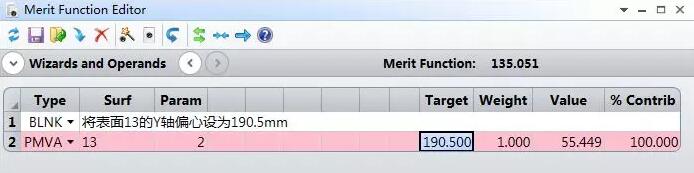

點列圖分析結果又顯示正常。然而我們設置的沿X軸傾斜5度并不精確，因?yàn)閽佄锩婧蟮钠牟⒉皇?90.5mm。我們可以猜測X軸傾斜幾度會得到準確的190.5mm偏心。但這是在OpticStudio中建模，我們不需要去猜測。我們可以使用優化功能來幫助我們求解。打開評價函數編輯器，添加一行操作數PMVA及之后的參數（備注行只是為了說明，您無需輸入）。該操作數的作用是返回透鏡編輯器中特定表面的特定參數值，這里我們需要返回第13表面的Y軸偏心（參數2），并設置目標值為190.5權重為1。設置表面11的X軸傾斜為變量，如下圖所示：

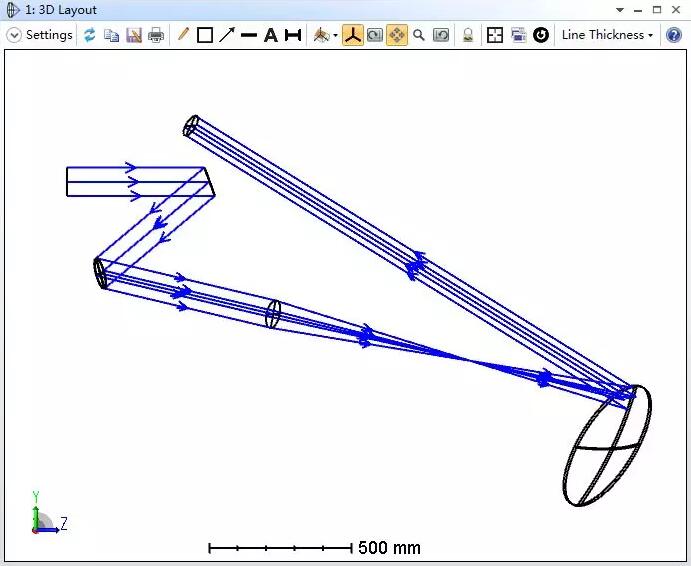

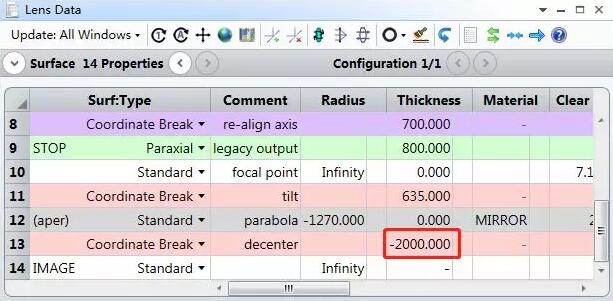

然后點擊優化按鈕開始優化。經過短暫的優化器中目標值應該降到0.0000000。現在拋物鏡的傾斜和偏心就設置完成了?，F(xiàn)在我們需要在拋物面后添加一定厚度，這樣我們就能看到從離軸拋物面出射的平行光束了：

接下來我們還需設置：輸出光束平行于光學平臺（X-Z平面）。為了實現這一需求我們需要將拋物面沿Z軸旋轉（沿Z軸傾斜）直到輸出平行光束與光學平臺平行。

旋轉拋物鏡

試想我們的離軸拋物鏡已經從基底拋物鏡上剪裁下來。假設讓這片反射鏡在保持焦點位置與輸入光焦點重合的情況下繞Z軸旋轉，則基底拋物面則會看起來像是繞著剪裁下來的離軸拋物旋轉。

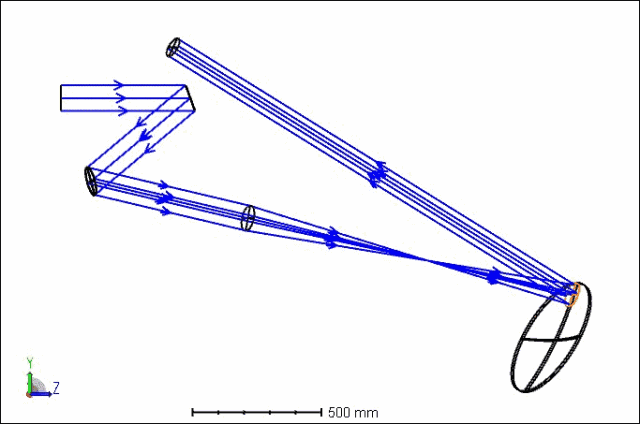

如上圖所示gif動畫展示當拋物面旋轉時，基底拋物面、剪裁下來離軸拋物面、焦點以及輸出平行光之間的相互位置關系。

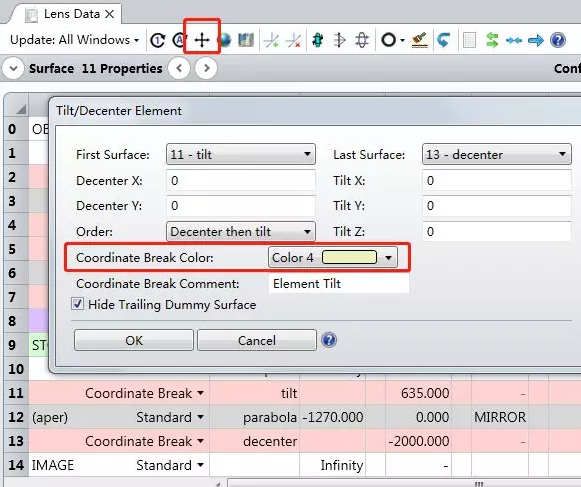

在鏡頭編輯器中，選擇第11、12、13表面，點擊透鏡編輯器上方工具欄中的“旋轉/偏心元件”按鈕。你可以保留所有選項為默認參數，但這里為了避免造成混淆，我們將插入的坐標斷點面在透鏡編輯器中的顏色改為其他顏色：

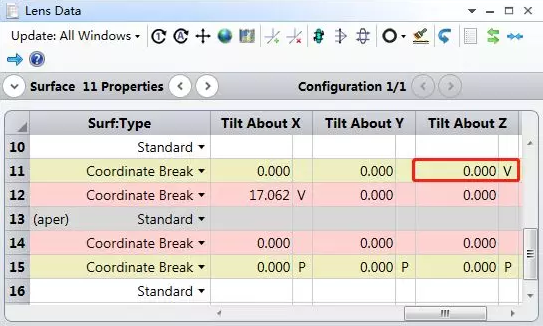

同時設置新的第11表面的Z軸傾斜為變量。

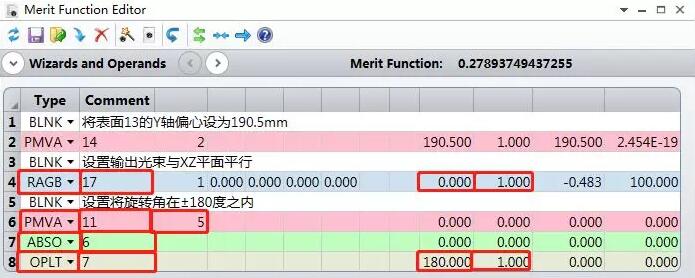

我們想要旋轉離軸拋物鏡，直到輸出的平行光與光學平臺平行（X-Z面）。這意味著我們需要使輸出光束在Y軸上沒有方向分量。為了實現這一需求，我們需要在評價函數編輯器中新添加一行操作數RAGB，該操作數會返回光線到達在指定表面時Y方向的方向余弦。在本例中，我們想要第17表面輸出的光束的方向余弦優化為零。在優化函數編輯器中我們還需要添加幾行約束操作數，我們需要將第11表面沿Z軸的傾斜量約束在±180°之內，超過這個范圍系統位置將于周期內的位置重復。此處使用操作數PMVA提取旋轉角度；使用操作數ABSO取出旋轉角度的絕對值；使用操作數OPLT使目標操作數返回值小于一定數值，這里我們設置ABSO返回的角度絕對值小于180°。操作數設置如下圖所示：

現在點擊優化。同上次優化一樣，評價函數值會在很快的時間里下降為0.000000。需要注意的是，當前結構在所約束的角度范圍內有兩個符合標準的結果。這兩個結果會使輸出平行光沿不同X方向平行于光學平臺出射。在本例中出于演示目的，我們并不需要從兩種中確定一個結果，因此您可能會得到與下圖所示結構稍有不同的結果，并且它們都會使拋物鏡輸出的光線沿水平方向出射。

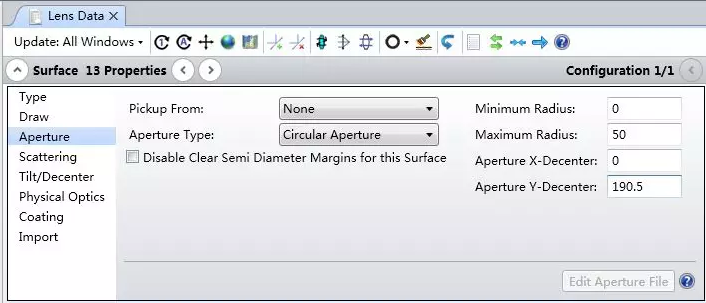

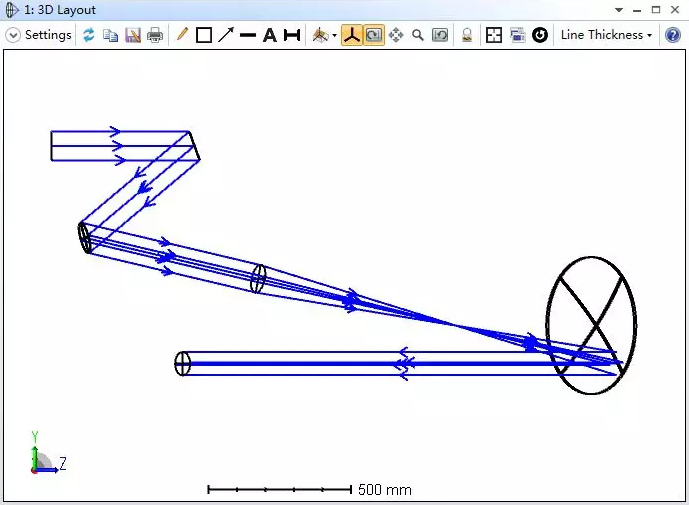

到目前為止，我們不僅得到了正確設置傾斜和偏心的拋物鏡，我們還得到了平行于光學平臺輸出的光束。為了只顯示反射光線的拋物鏡部分，我們可以打開第13表面的表面屬性，在孔徑選項卡中設置一個100mm直徑的偏心圓形孔徑，如下圖所示：

最終的布局圖如下圖所示：

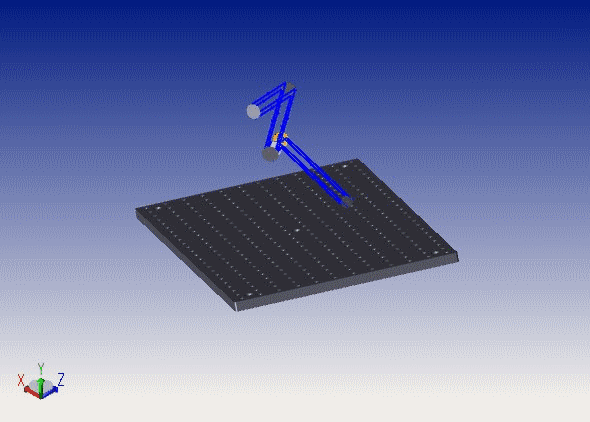

為了更好的演示，這里我們使用非序列元件表面，在原系統中添加了一塊平行于X-Z平面的光學面包板。這樣通過動畫我們可以清晰的看到系統中各部件的相對位置以及輸出光線的方向。最后，為了確保光束在每個元件上都是準直的，我們再檢查一次點列圖如下圖所示。確認無誤后，我們接下來將計算離軸拋物鏡與之前系統的相對位置。

放置離軸拋物鏡

在OpticStudio中，離軸拋物鏡實際上就是在整個拋物面上設置一個偏心的子孔徑。因此OpticStudio計算離軸拋物面的中心實際上就是整個拋物面的中心，這和實際加工出來的離軸拋物鏡元件的機械中心差別很大。

觀察鏡頭數據編輯器，看起來從之前系統輸出光斑的中心（表面9）到離軸反射鏡（表面13）的距離是1435.00mm，但由于前文所述的原因這個距離并不是光束到離軸拋物鏡上光斑中心的距離。然而，我們可以在優化函數編輯器中使用操作數來精確的計算這段距離。

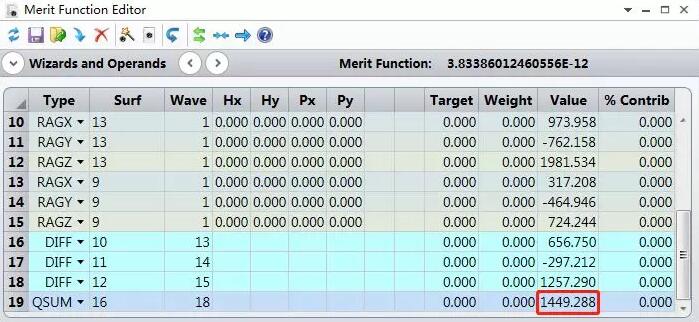

我們需要首先讀取之前系統的光斑中心和離軸拋物鏡光斑中心的空間坐標，然后通過空間兩點的距離公式計算兩點距離。因此我們需要使用的操作數有RAGX，RAGY，RAGZ，他們分別測量光線在對應表面上的全局坐標（x,y,z），在本例中需要測量視場坐標Hx,Hy為（0,0）光瞳坐標Px,Py為（0,0）的主光線在表面9（之前系統的光焦點）和表面13（離軸拋物鏡）上的全局坐標。然后通過操作數DIFF計算出兩坐標點在三個軸上坐標差值。使用操作數QSUM完成計算三個操作數的平方和并計算平方根。操作數QSUM最終返回的值即為空間兩點的間距，也就是焦點到離軸拋物鏡光斑中心的距離。操作數設置如下圖所示：

通過操作數計算后我們可以看到之前系統的光斑輸出中心到離軸拋物鏡光斑中心的實際距離為1449.288mm。回想我們從透鏡編輯器中讀取的厚度1435.00mm。這個看似很小的距離誤差實際上會給系統引入15個波長以上的波前差。

在實際生產及安裝離軸拋物鏡時，我們應當使用中心光線在離軸拋物鏡上的全局坐標計算安裝距離，而不是用基底拋物面中心的全局坐標。

總結

在本例中我們設計了一款離軸拋物面光束準直器。另外，我們使用優化函數來確定離軸拋物面的位置和方向。這也是我們在實際使用中經常會遇到的問題。我們還使用操作數精確計算了離軸拋物鏡與系統中其他光學元件的相對位置。
