序列模式下如何使用全局坐標系

在序列模式光學系統中，使用局部坐標系通常更為方便。然而仍有一些情況適合使用全局坐標系，如在一個具有復雜三維傾斜和偏心系統中處理有限元分析擾動數據。這篇文章介紹了如何在序列模式中進行局部坐標和全局坐標的轉換。

本文用到的示例文件請從以下鏈接中下載：

引言

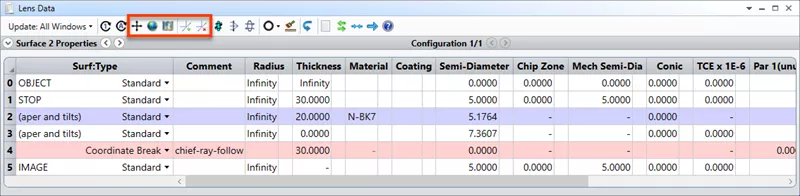

序列模式光學系統中，我們常使用局部坐標系，即表面的位置由Z軸上距前一個表面的距離定義。我們可以利用坐標間斷面實現X、 Y軸的偏心以及關于X、Y和Z軸的傾斜。鏡頭數據編輯器的工具欄提供了實現常見操作的一系列工具，如添加或刪除反射鏡和旋轉/偏心元件：

但有時，使用全局坐標系更為方便。一個常見的例子是，將光學系統轉換到有限元分析中進行振動分析。從消費電子產品（如數碼相機）到星載望遠鏡和衛星成像透鏡，這一分析通常都是由光學設計實現的。 最終我們會得到一組振動引起的擾動數據，而后將這些數據導入OpticStudio中，評估機械位移對光學性能的影響。

在這種情況下，我們需要方便快捷地進行局部、全局坐標系的雙向變換。這篇文章介紹了鏡頭數據編輯器工具欄上的全局到局部坐標系 (Global To Local) 和局部到全局坐標系 (Local To Global) 工具是如何工作的。

初始設計

讓我們以一個足夠復雜但又方便演示的光學系統開始。附件中包含名為single_prism.zmx的示例文件：

在開始之前，我們來花點時間研究一下該示例文件中的光學系統是如何搭建的。

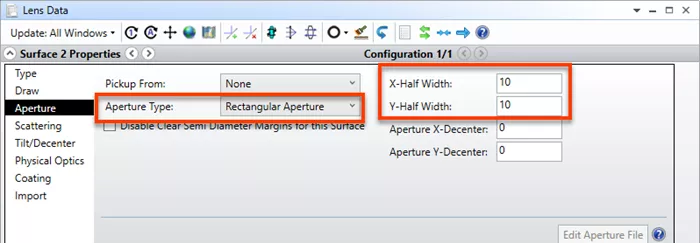

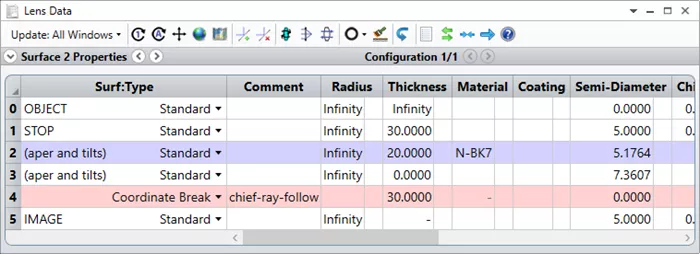

準直光在表面1處進入系統（作為物面），表面2是一個矩形孔徑的平面。

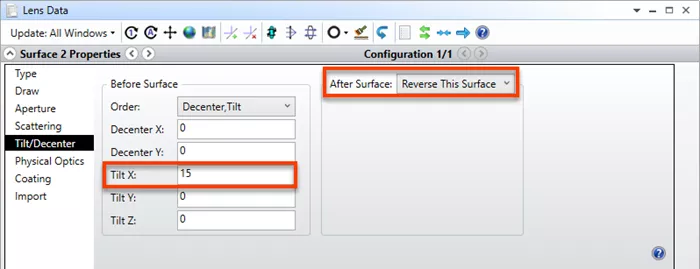

表面2相對于表面1傾斜了15°，面之后 (Aflter Surface) 選項，我們?cè)O(shè)置翻轉此面(Reverse This Surface)， 以便之后的表面回歸到原始坐標系中。

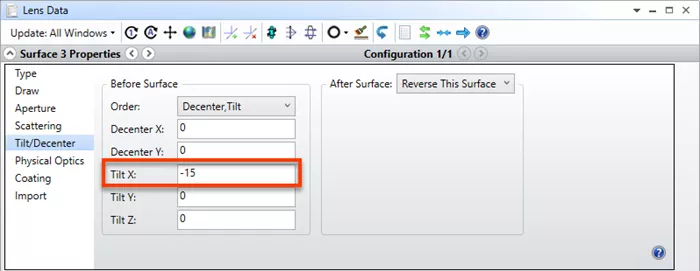

用三維幾何的術語來說，我們已經恢復了原來的坐標系。表面3也進行如此操作，只不過角度是-15°。

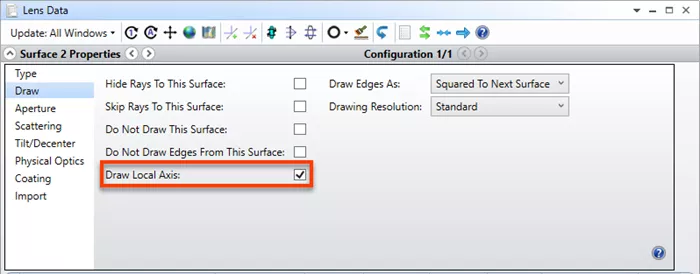

顯示局部坐標軸 (Draw Local Axis)，是另一個建立三維幾何系統的實用功能。你可以在繪制 (Draw) 標簽中找到它，并可以逐個面進行設置。

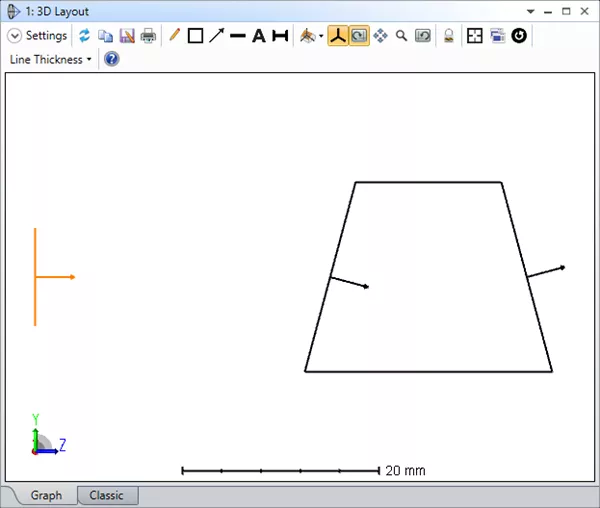

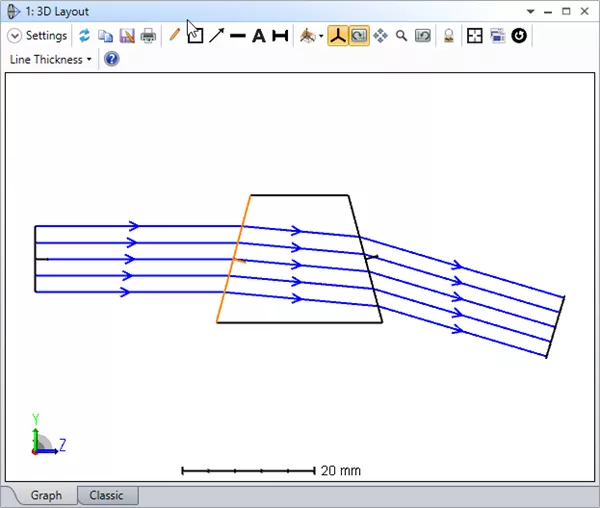

將每個面都勾選此項后，3D布局圖將變成如下所示：

表面1（以橙色繪制）是全局坐標參考面 (Global Coordinate Reference Surface)，定義了這個系統的起始坐標系。箭頭代表它的局部Z軸，沿屏幕向上是它的局部Y軸，X軸垂直屏幕向外。

表面2關于X軸成15°傾斜，表面3關于X軸成-15°傾斜。

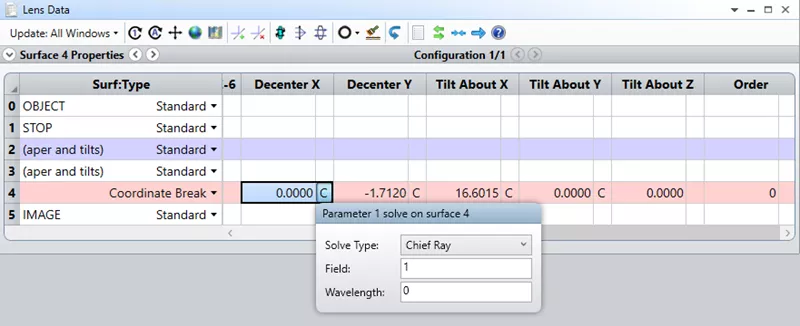

接下來，我們注意到表面4是一個坐標間斷面 (Coordinate Break surface)，滾動編輯器我們發現，其X、Y偏心 (Decenter X, Decenter Y) 和X、Y傾斜 (Tilt About X, Tilt About Y) 參數求解類型均為主光線 (Chief Ray)：

表面4的X、Y偏心設置為主光線求解能夠保證之后的面與主光線垂直，且主光線位于這些面的中央。

這表明了局部坐標系的一個主要優點:因?yàn)榫植孔鴺?biāo)系是由每個表面定義的，所以在光穿過光學系統過程中，可以很容易地修改它們。OpticStudio包含許多基于光線的解來滿足常見的需求，還可以根據更具體的需求選擇基于ZPL宏的求解類型。 現在，我們將繼續擴展這個示例文件，令局部坐標系沒那么有用，并了解如何輕松切換局部坐標系和全局坐標系。

擴展初始設計

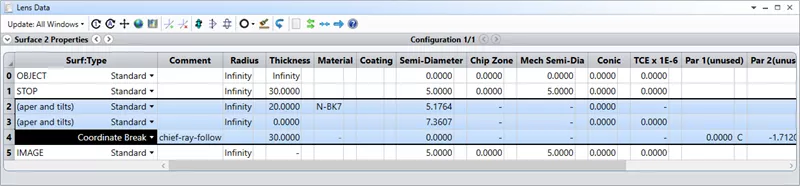

在鏡頭數據編輯器中單擊表面2，按住鼠標左鍵向下拖，選中表面2、3、4。

或者使用Shift和下方向鍵配合來實現上述操作。隨后按Ctrl+C或在右鍵菜單選擇復制表面，來將其拷貝進剪貼板。

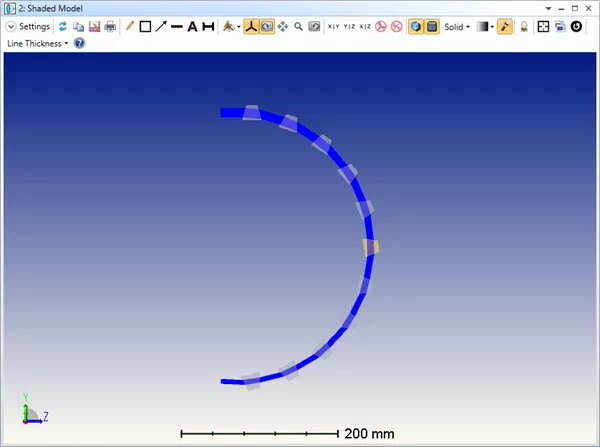

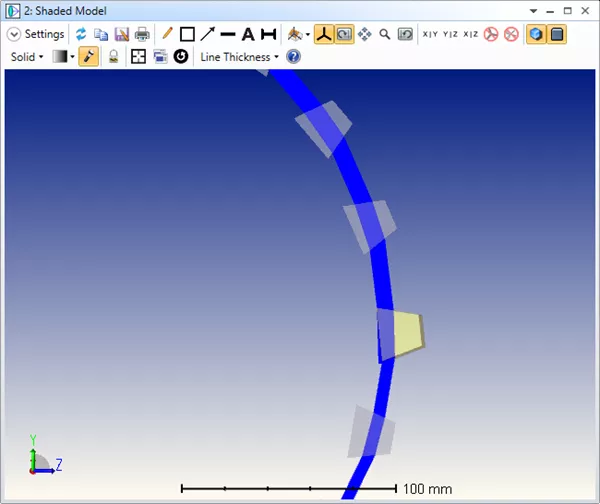

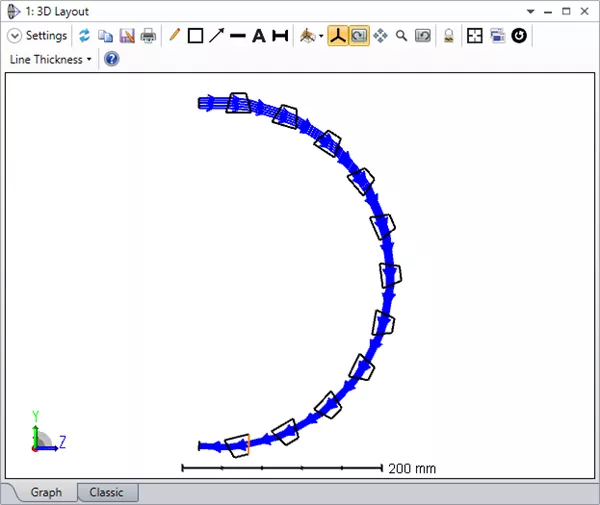

之后點擊表面5，按Ctrl+V或在右鍵菜單中選擇粘貼表面。重復該操作10次，粘貼出本體的10個副本。更新后的3D布局圖將如下所示：

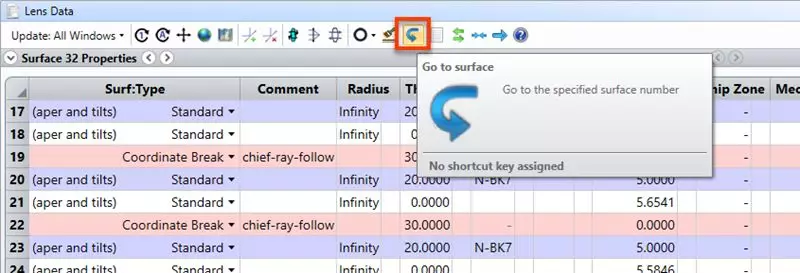

結果是我們輕松地得到了能讓光線約180°轉彎的一系列棱鏡?，F(xiàn)在，鏡頭數據編輯器中包含35個表面。我們選擇表面17、表面18作為擾動分析的目標對象。在鏡頭數據編輯器的工具欄選擇轉到表面 (Go To Surface)，填寫數字17以轉到表面17。

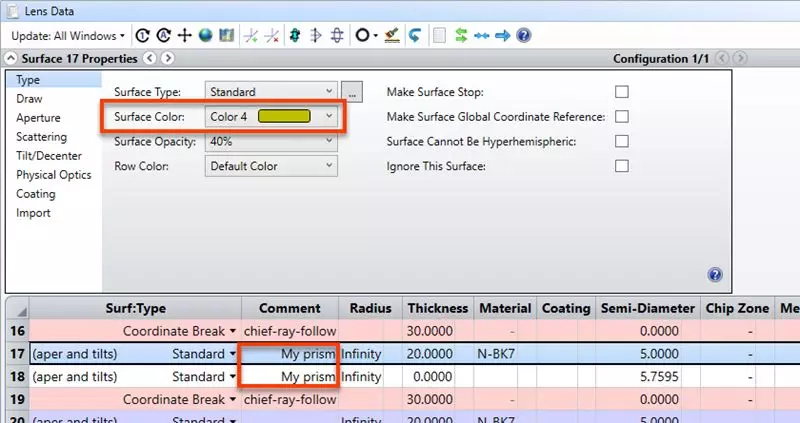

對表面17和表面18進行備注，并將表面顏色 (Surface Color) 設置為黃綠色（顏色4）以方便顯示。

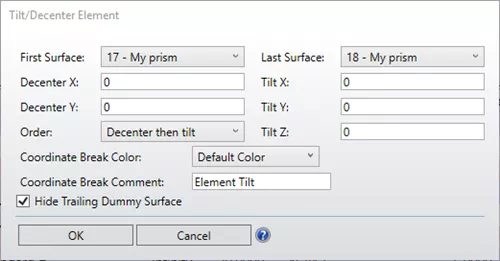

現在，讓我們?cè)O(shè)想一下，我們的目標是擾動目標棱鏡的位置。如果在局部坐標系下，這會非常簡單，我們只要用旋轉/偏心元件 (Tilt/Decenter Element) 工具，選擇我們要擾動的表面，直接輸入數值即可。

然而，如果擾動參考的是光學系統中的其他位置，使用局部坐標系就不那么直觀了。這種情況下，我們最好用全局坐標輸入數據。根據需要轉換為全局坐標和返回局部坐標系是很容易的。

轉為全局坐標系

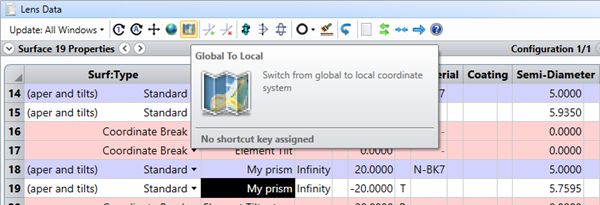

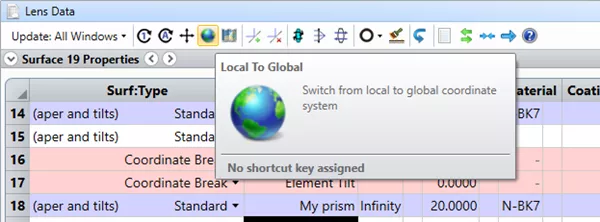

在鏡頭數據編輯器工具欄中有兩個選項，分別負責局部坐標系與全局坐標系之間的反向和正向轉換：全局到局部坐標系 (Global To Local) 和局部到全局坐標系 (Local To Global)：

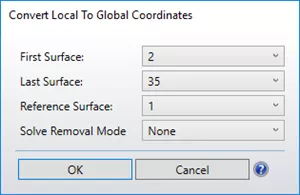

表面1被設置為當前的全局坐標參考面 (Global Coordinate Reference Surface)，所有的面都以它為參考進行定位。注意，表面1不是必須的，我們可以挑選轉換范圍之前的任意表面作為參考，但有一個統一的全局參考是非常方便的。轉換的設置方法如下：

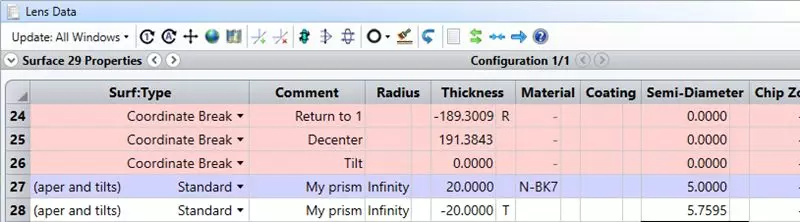

請注意，轉換后的鏡頭數據編輯器中，每個棱鏡包含三個坐標間斷面，可以通過我們的備注找到目標棱鏡：

第一個坐標間斷面采用坐標返回 (Coordinate Return solves) 求解類型，將位置返回到參考表面上。第二個坐標間斷表示X、Y和Z軸的偏心（其中Z軸偏心就是厚度參數）， 第三個坐標間斷表示X、Y和Z軸的傾斜。因此，參考表面1，目標棱鏡的前表面（現在是表面27）的參數為：

X偏心 (Decenter X) = 0.0
Y偏心 (Decenter Y) =-162.03
厚度 (Thickness) =191.384
傾斜X (Tile About X) =83.007
傾斜Y (Tile About Y) =0.0
傾斜Z (Tile About Z) =0.0

我們可以從第二和第三個坐標間斷中讀取到這些信息。更好的是，假如我們想把棱鏡的位置改為：

X偏心 (Decenter X) =0.5
Y偏心 (Decenter Y) =-164
厚度 (Thickness) =198
傾斜X (Tile About X) =84
傾斜Y (Tile About Y) =-2.3
傾斜Z (Tile About Z) =4.7

那么直接將這些數據輸入到第二和第三坐標間斷面中的對應參數中，棱鏡就將自動正確定位。注意，之后的棱鏡并不會因此改變位置。因?yàn)槲覀儗⒛繕?biāo)棱鏡轉換為了全局坐標定義，所以它的位置方向變動不會影響其他物體。

更好的是，使用鏡頭數據編輯器工具欄中的全局到局部坐標系 (Global To Local) 工具，系統會自動轉為局部坐標系！

OpticStudio支持一種輸入擾動數據的快捷方法：輸入加號，然后輸入增量，再按回車鍵。如想要將一個值從12改為17，輸入+5按回車即可。

同樣地，Opticstudio也支持*（乘法）和/（除法）符號。注意，要減去一個值時，除了鍵入減號，還需要在之后鍵入一個空格，再鍵入想要減掉的值。這樣做是為了區分減法和負數，你也可以輸入+-5來表示減5，從而避免歧義。

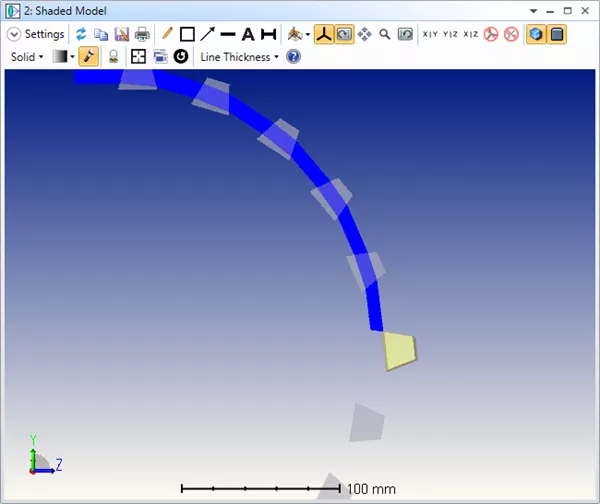

注意一個常犯的錯誤：光線追跡仍然是序列的，所以如果我們的目標棱鏡完全遠離了光束，那么追跡就會停止：

在序列模式下，如果光線無法追跡到下一個表面，那么光線追跡將停止。如想要讓一個棱鏡被移走時光束還能繼續追跡，則需要在非序列模式下進行操作。

總結

鏡頭數據編輯器工具欄中的局部到全局坐標系和全局到局部坐標系工具，能讓我們方便快捷地在局部坐標和全局坐標之間進行轉換。本周的技術文章就到此結束啦，希望文章的內容能夠給您帶來知識和啟發！
