概述

150多年來，人們已經發布了幾十種人眼模型。從只由一個折射面組成的簡化版人眼模型，到由4000個以上折射面組成的復雜人眼模型不一而足。這篇文章介紹了OpticStudio序列模式和非序列模式中的幾種人眼模型以及它們的玻璃庫數據。 文中使用的附件請從以下鏈接中下載：

引言

人眼模型被用在如下場景中：設計用于人眼內部觀察的儀器（如檢查眼底相機的照明均勻性）、設計人眼視線會穿過的儀器（如研究眼科鏡片、隱形眼鏡和人造晶狀體的特性）以及研究人眼本身（如研究角膜瘢痕、白內障等眼病對視網膜成像造成的影響）。

150多年來，人們已經發表了幾十種人眼模型。從只由一個折射面組成的簡化版人眼模型，到由4000個以上折射面組成的復雜人眼模型不一而足。有些模型中有梯度折射率晶狀體，有些模型用兩個或多個均質片層結構來表示折射率的梯度，有些則只有折射率均勻的晶狀體。

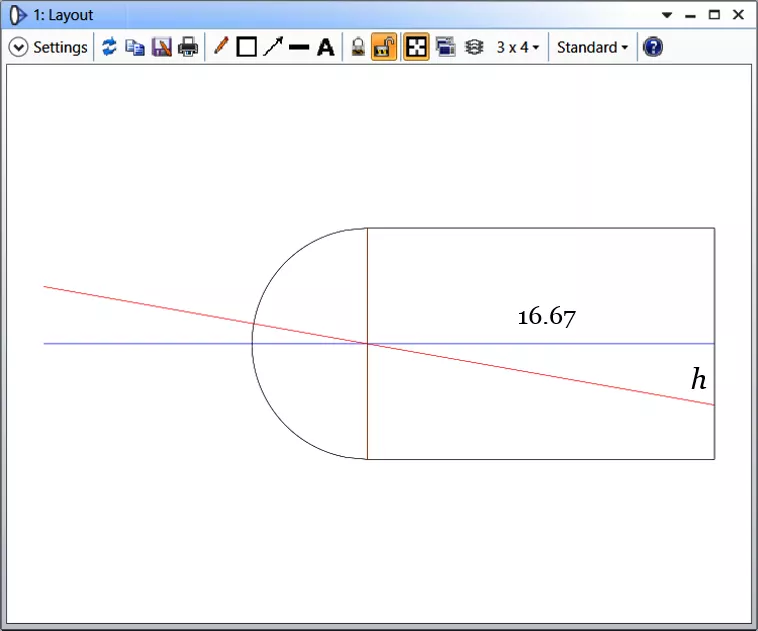

適用于任何場合的“萬能”人眼模型是不存在的。而且也不意味著更復雜的人眼模型就更好。例如，在使用包含梯度折射率晶狀體的模型時， 如果它沒能比均勻折射率晶狀體模型提供更多的有效信息，那么實際上是完全沒有必要的——因?yàn)檫@樣的模型在優化或非序列模式中計算大量光線時， 會顯著減慢計算速度。一般單波長近軸計算時，只需要一個很簡單的球面模型。比較有代表性的用于近軸計算的簡化模型，可由一個屈光度為60， 折射率為4/3的折射面組成。其表面半徑為5.55mm，軸向長度為22.22mm。這個模型對于計算視網膜成像尺寸特別有用。因節點距離表面5.55mm， 故我們能通過向16.67mm遠處投射光線，輕易得出一個已知位置、尺寸或視場角的物體在像面上的成像大小。這一近軸模型在計算10°的視場角時， 誤差約為幾個百分點。

附件鏈接中包含下面將介紹多個的OpticStudio模型，您可以下載這些文件。在使用之前，請您先參閱下方玻璃庫部分。這些模型基于特定的波長范圍和權重值、特定的視場角和權重值以及特定的瞳孔尺寸，您可以隨意修改其中的參數來使之更適合于您的應用需求。

序列模式模型

序列模式中的人眼模型一般有兩種用途：一種是通過外部光學系統來觀察眼底（如檢眼鏡或眼底照相機），因此將視網膜作為物面。另一種是人眼通過光學系統來進行觀察（如眼鏡鏡片或視覺儀器），因此將視網膜作為像面。

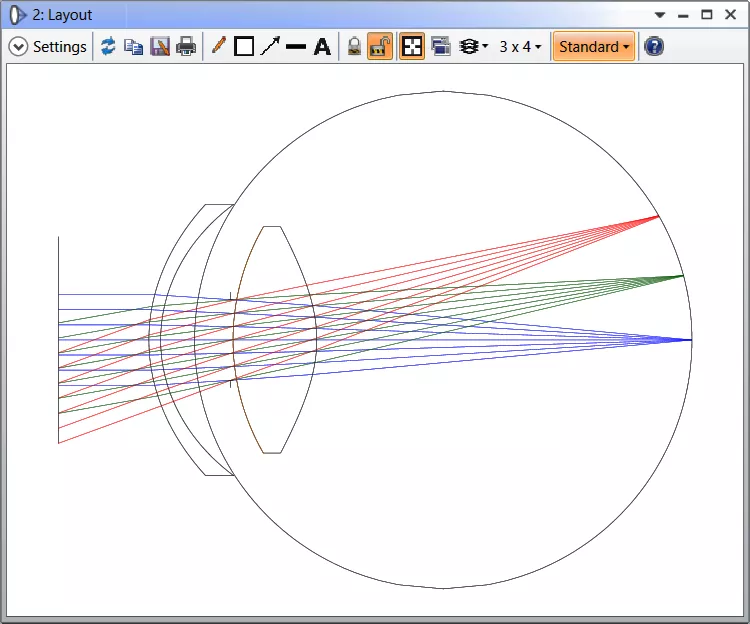

附件中的名為Eye_Retinal Image.zmx 和名為Eye_Retinal Object.zmx的文件中的模型在多個應用場合中都有良好表現。雖然這些模型都有相同的系統結構，但他們在數據編輯器中卻有很大差異，我們會在后文中詳述。Eye_Retinal Image.zmx 文件的人眼模型如下圖所示：

因該模型通常用于評估視力，所以模型中對波長進行了加權，并且也對0°、10°和20°的視場角分別進行了1.0、0.2和0.1的加權，以此來表示這些角度上的相對視力。同時，模型中還包含直徑為一個4mm的虹膜瞳孔。

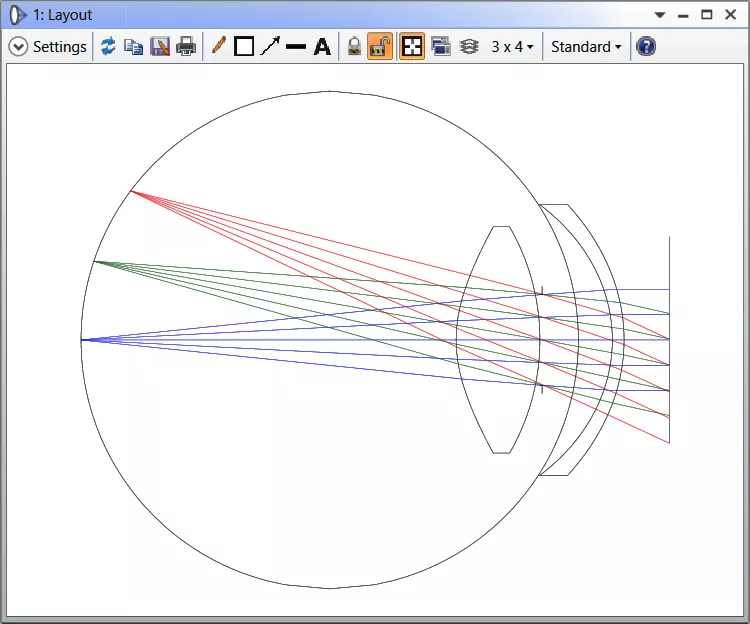

下圖展示的是名為Eye_Retinal Object.zmx的模型：

在這個模型中，眼底被視為一個物體。模型中F，d和C波長的權重分別為0.1、0.4和1，用來表示眼底的光譜反射率。在0°、10°和20°的視場角上加上相等的權重，并設置4mm的虹膜孔徑。此模型像空間是無焦的。

文件中還包括一個長度為250mm的人眼調節建模（表示使用4個單位的光焦度調節進入角膜的光線），有時十分有用。

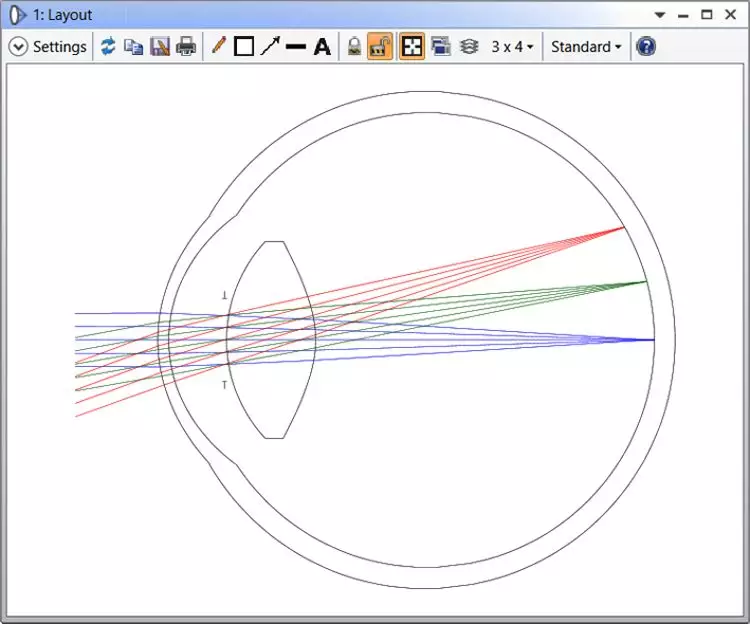

名為Eye_Accommodated.zmx的文件在調節時，晶狀體前極點向前移動到前房，后極點向后移動到玻璃體腔，因此晶狀體的軸向長度增加、直徑減小，且表面形狀改變。大多數調節都是通過晶狀體前表面增加曲率和向前運動來實現的。

Eye_Accomodation模型與Eye_Retinal Image 模型采用同樣的波長、視場角和瞳孔參數。注意，雖然該模型表示OpticStudio具有在序列模式中繪制超半球鞏膜的能力（參見下邊的OpticStudio工具），可以避免繪制出一個并不存在的表面，讓眼睛模型更逼真，但超半球在光線追跡時會引入歧義。所以如果要在光線追跡中使用此模型，這些面可能需要用其他模型中的兩個半球面來進行替換。

這些模型中的數據是從大量的參考文獻中獲取的，在此我們沒有列出它們的來源。當數據精度的影響不明顯時，通?？梢詫⑺鼈兊闹邓纳嵛迦雭砗喕ㄈ巛S向長度簡化為24.0mm、視網膜半徑簡化為11.0mm、松弛狀態晶狀體的前表面為簡化為球面、半徑為10.0mm）。除了使用的晶狀體折射率是均勻的這一點以外，這些模型能夠很好地代表真實眼睛的參數。這些模型利用微調晶狀體后表面的圓錐系數來代替真實情況中的折射率梯度變化（模型中晶狀體后表面不如實際情況中那樣平坦， 以此來補償眼球中線方向上較低折射率造成的影響）。在實際測量中，晶狀體后表面近似是一個拋物面，它也是控制離軸像差的關鍵因素。

這種采用折射率均勻晶狀體模型的優點是能夠大大減少優化和非序列模式中光線追跡的時間，用途較為廣泛。然而，在如探索晶狀體的光學性質時，一定要使用梯度折射率模型。您可參閱知識庫“如何在OpticStudio中建模人眼 (How to Model the Human Eye in Zemax) ”一文查看相關信息。

非序列模式模型

許多眼科儀器都是把光直接射入眼睛的，所以對光在眼中的傳輸效率和視網膜上光分布的均勻性等進行模擬非常有意義。某些應用中，例如在治療糖尿病引起的視網膜病變時，光聚焦在視網膜上。其他如間接檢眼鏡等應用中，光聚焦在瞳孔上以照亮一個更廣的范圍。利用不同的光源設置，兩種情況都能在OpticStudio中進行模擬。

真實眼睛的光學介質往往不是完全透明的，OpticStudio的非序列建?？梢酝ㄟ^添加吸收、散射、內容物等多個屬性模擬角膜瘢痕、白內障、玻璃體漂浮物和異物等對視力的影響，為研究眼睛的各種生理和病理變化提供了有力工具。此外，也可以用于研究光在角膜或人造晶狀體的邊緣發生的散射。

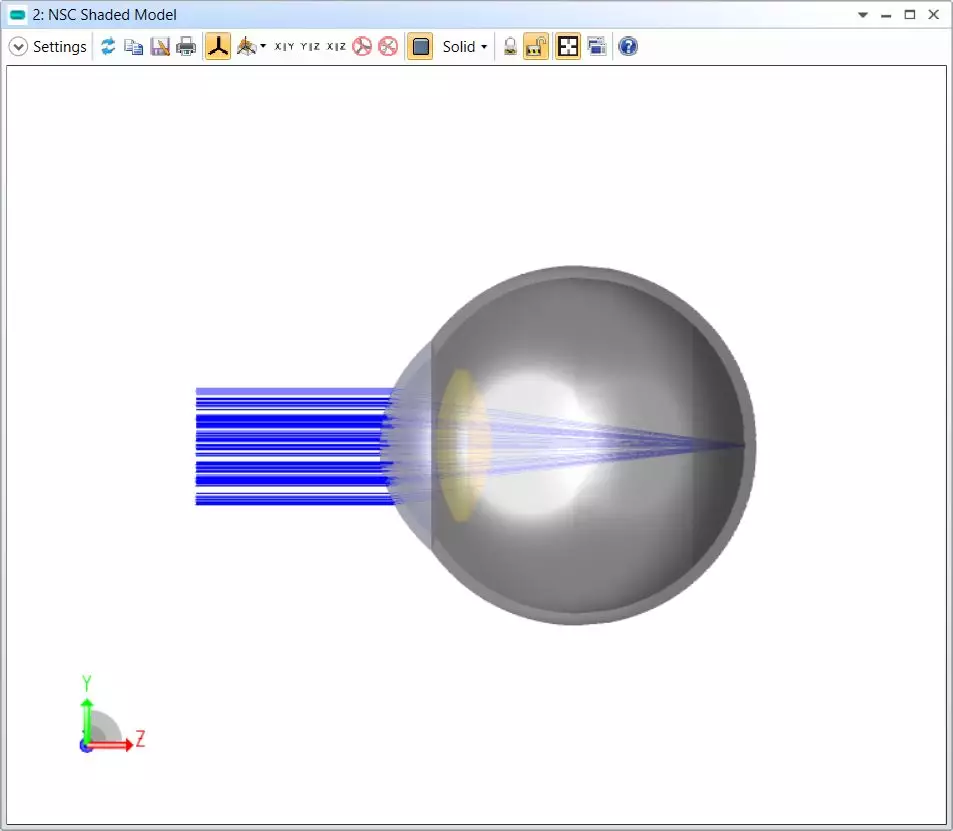

非序列人眼模型包含在Eye_NSC.zmx文件中，它使用了與序列模式眼睛模型相同的玻璃庫。非序列元件編輯器里的第一個物體是位于眼球幾何中心的參考點。你可以修改它的參數來實現整個眼球模型的移動和旋轉。非序列實體模型 (NSC Shaded Model) 圖的設置 (Settings) 賦予了模型90%的亮度和50%的透明度，方便我們觀察眼球的內部結構。

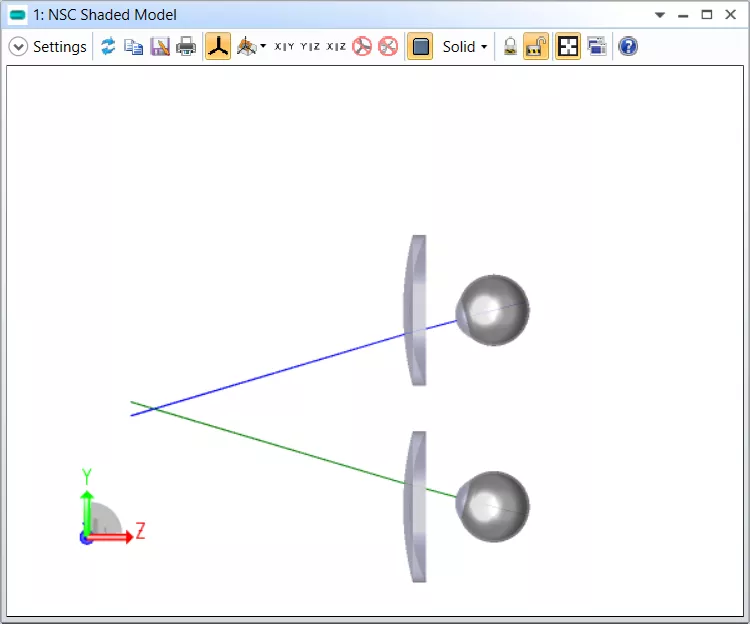

這個模型F, d, C三個波長的權重相等，利用直徑為6mm的光闌來表示適度擴張的瞳孔，默認的視網膜作為探測器其視角從邊緣到邊緣約為50°，用于眼底的大范圍照明。模型的像素尺寸可能比點物體成的像大很多，因此對一點成像時，探測器查看器光分布可能會顯示像素大小而非點物體像的大小，所以，如果想要研究點物體的像，則需要減小像素的尺寸（可能還要同時減小波長范圍和光瞳尺寸）。注意：視網膜探測器的像素?cái)?shù)量是影響計算時間的關鍵因素，所以探測器的最大面積不應超過眼底上想要觀察的面積。模型可以通過控制Eye_Binocular.zmx文件中的空物體“參考點1”來設置兩眼球的瞳孔間距和會聚角，還在光軸上添加了單光線光源來表示投射到物體表面的視線（在真實的眼睛中，視線一般與物空間的光軸成向鼻子方向偏轉的4°夾角（α角）。但在本模型中二者是共線的）。當我們想要追跡通過固定會聚角的視線時，這個模型將會非常有用。

玻璃庫

使用這些模型前，一定要將壓縮文件中的EYE.AGF文件拷貝到OpticStudio的玻璃庫文件夾下。你可以在設置 (Setup) 一欄中的配置選項 ( Project Preferences)…文件夾 (Folders)…玻璃 (Glass) 中查看文件夾的路徑。在拷貝之后，按F4鍵打開玻璃庫，確保在OpticStudio中能看到該文件。

玻璃庫是根據已發表的真實眼睛中光學介質折射率的測量結果構建的，通常只適用于有限數量的波長，一般為F，d，C三個波長下的數據。因此，適合使用Conrady 公式，公式得出的結果范圍限于可見光和近紅外光譜，且Nd和Vd值不能夠四舍五入。

如果波長范圍需要擴展到紫外線或紅外線，可以使用OpticStudio舊版的MISC玻璃庫中利用Schott公式計算的334nm至2325nm的海水折射率數據。因?yàn)檠劬Φ姆克筒Ａw液成分均與鹽水相似，因此可以用海水的數據合理推測眼睛的數據。

用工具調整人眼模型

OpticStudio有很多工具可以調整眼睛模型，來讓它們更加適合于特定的用途。 1. 布局圖：在真實的眼睛中，某些曲面可能非常陡峭，并且有些邊緣實際上并沒有真正連接在一起，所以如果不顯示邊緣，布局圖會更清晰、更逼真地代表眼睛。然而在一些應用中，顯示這些邊緣又是必要的。遇到這種情況，請?jiān)阽R頭數據編輯器 (sequential Lens Data Editor)…表面屬性 (Surface Properties)…繪圖 (Draw) 標簽中，或非序列元件編輯器 (Non-Sequential Component Editor)…物體屬性 (Object Properties) 中的繪圖 (Draw)標簽中進行設置。

在序列模式中，有些邊緣是繪制出來的，另一些則沒有被繪制出來。視網膜前半球被繪制成一個在角膜和晶狀體之間的單獨的面，以便視網膜能用表示成一個完整的球體。但實際上這個面是不存在的，如果它影響了你，你可以將其刪除，并延長視網膜后半球使之與晶狀體邊緣連接在一起。Eye_Accommodated.zmx模型，設置了物方錐角（在系統 (System)…常規 (General)…系統孔徑 (Aperture) 標簽中）強迫晶狀體進入一個超球體來產生不確定性，鞏膜的外表面也是如此。這可以讓我們繪制更逼真的眼睛模型，但這種不確定性意味著我們不能在非序列模式中對其進行光線追跡。要使用這個模型進行光線追跡，則通常需要刪除超半球，并用其他模型中的兩個半球代替。 在非序列模式中，我們能很容易地讓一個物體包含其他物體，所以用超半球表示鞏膜不會產生不確定性。非序列元件的超半球的繪制方法非常簡單，將表面孔徑設置為負值即可。

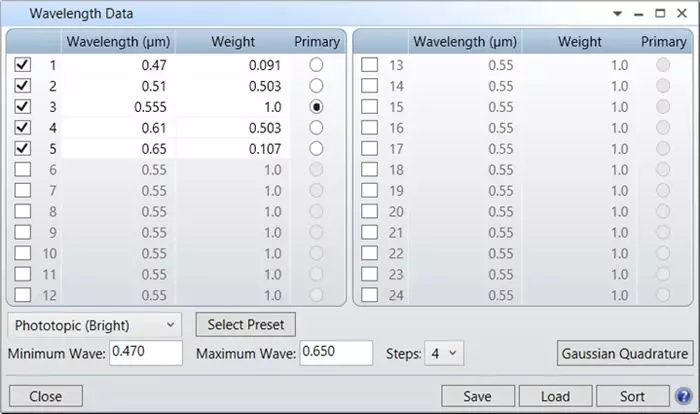

2. 波長：對于眼睛模型來說，OpticStudio插入F，d，C可見光光譜波長或插入帶有相對照度權重的明視（或暗視）波長的功能非常有用。F，d，C波長通常適用于觀察視網膜（如Eye_Retinal Object模型），而明視波長通常適用于通過人眼觀察的光學系統（如 Eye_Retinal Image 模型）。打開系統選項 (System Explorer)…波長 (Wavelengths)…明視覺 (Photopic (Bright))，點擊選為當前 (Select Preset)。

當波長的選擇十分重要時，則應該注意：因?yàn)榈诙髌矫婵拷到y(tǒng)的孔徑光闌，所以眼睛的橫向色差非常小，但是軸向色差非常大。測量數據表明，真實眼睛中測量約2.5屈光度的像差時，與模擬眼睛預測結果相似。

3. 視場角權重：當用一臺眼底相機觀察視網膜時，保持大視場角（30°或以上）下的分辨率不會降低得很嚴重是十分必要的。故視場角也需要進行加權（眼科儀器制造商們提到的視場角一般指視場兩邊緣的夾角，而不是OpticStudio中視場邊緣與光軸的夾角，故數值是OpticStudio中的兩倍）。另一方面，把視網膜當作像面時，相對視力在中心處權重為1.0，在2.5°時下降為0.5，在10°時下降為0.2，在20°時下降為0.1，在邊緣處下降為0.025。錯誤的加權會令優化結果不具參考意義。視場角和權重可在視場數據編輯器 (Field Data Editor) 中設置

4. 圖像質量：把視網膜當成物面時，使用常用的像差和分辨率工具即可（光扇圖、點列圖、MTF圖等）。然而當把視網膜作為像面時，則可能要使用Opticstudio中其他更好用的工具。

a.在分析 (Analyze)…擴展圖像分析 (Extended Scene Analysis)…幾何圖像分析 (Geometric Image Analysis) 中有大量圖片文件可供使用。其中的LETTERF.IMA文件和LINEPAIR.IMA文件與視力緊密相關，所以非常有用，當然你也可以很容易地創建自定義的圖像文件。正常的視力（不同標準中的6/6，20/20，或1.0）代表能分辨出物空間中5分弧度物體（比如字母E的橫杠）。在簡化人眼模型中，這樣的物體會在視網膜上得到一個0.024mm的像。將該數據應用于Eye_Retinal Image模型中（打開LETTERF.IMA并輸入0.024mm的圖像大小和對應視場角），幾何圖像分析 (Geometric Image Analysis) 表明：由于縱向色差，波長會對圖像質量造成劇烈影響。這在比較光學系統發生改變前后在視網膜上成像的差別時非常有用，但是在得出有關視力的結論前卻要保持謹慎，因?yàn)橐暳Σ粌H與光學有關，大腦對眼睛接收到的信息作何處理同樣是視力中的關鍵一環（所以直接將視力與LINEPAIR.IMA的光柵頻率或MTF中的頻率聯系起來是不可取的）。

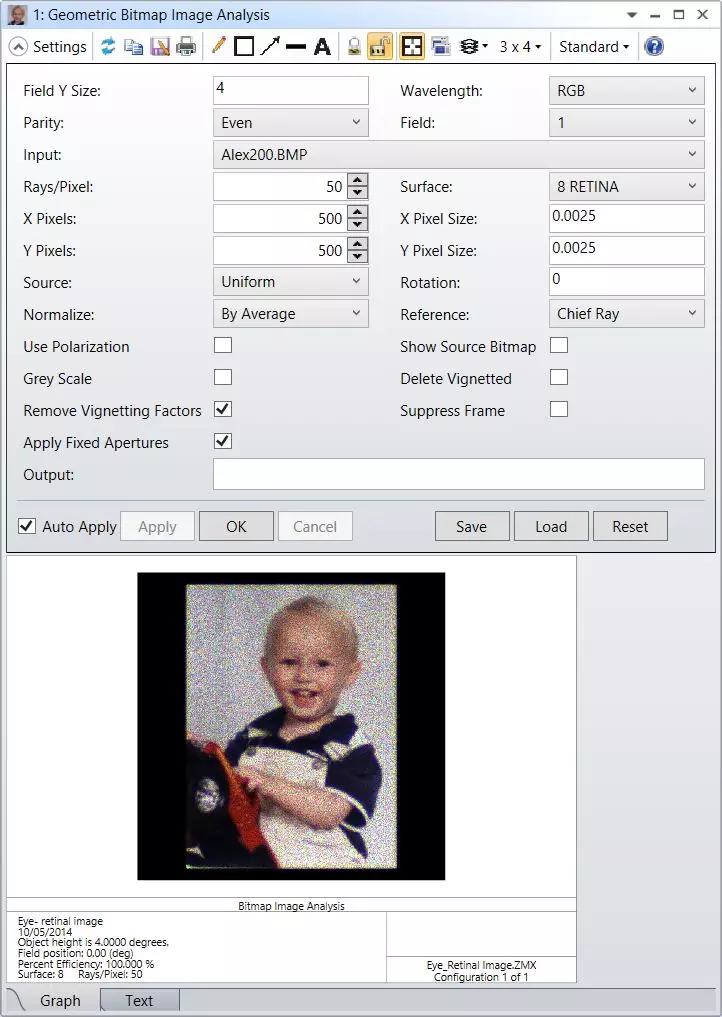

在分析 (Analyze)…擴展圖像分析 (Extended Scene Analysis)…幾何位圖圖像分析 (Geometric Bitmap Image Analysis) 中，我們可以用位圖的形式觀察真實的場景在視網膜上成怎樣的像。圖庫中有大量圖片，用戶也可以輕松自定義測試圖片。例如，把該功能窗口設置 (Settings) 中的ALEX200.BMP應用到Eye_Retinal Image 模型中，將像素大小設置為2.5微米（視網膜中央錐形受體大?。鶕?jù)計算時間和圖像質量選擇合適的像素大小和每像素光線數（模型中的例子將ALEX放在離眼睛約8米處）。幾何位圖圖像分析是一個比較光學系統改變前后在視網膜上成像變化的有力工具。

5. 光線瞄準：眼睛入瞳的形狀和位置隨視場角改變，所以即便是在正常的視場角和瞳孔尺寸時，開啟光線瞄準也是必要的。你可以在系統配置 (System Explorer)…光線瞄準 (Ray Aiming) 中實現此操作。雖然近軸光線瞄準 (Paraxial) 通常滿足需求，但仍然推薦用戶閱讀手冊以了解光線瞄準的含義（此處我所提及的入瞳是光學系統的入瞳而非常規理解的虹膜瞳孔，請讀者閱讀時注意區分）。

6. 其他實用的OpticStudio工具 a.Toroidal表面：因?yàn)榻悄ぴ诖怪狈较蛏系那时人椒较蛏系那矢?，所以大多?shù)真正的眼睛都有像散。你可以在序列模式中的鏡頭數據 (Lens Data Editor) 的表面類型 (Surface Type) 中將表面類型設置為Toroidal。非序列模式中，則可直接輸入。如果可能的話，用序列模式和非序列模式兩種方式觀察眼睛像散和離軸校正Toroidal透鏡在視網膜上的成像。

b.眼睛的旋轉、傾斜和偏心：可以用序列模式的坐標斷點或非序列模式的坐標參數來表示眼睛的旋轉、傾斜和偏心。在某些眼睛需要大角度旋轉的情況中，我們需要意識到，六塊眼外肌能讓眼睛產生復雜的旋轉變化，所以并沒有一個固定的旋轉中心。而對于眼睛只有小角度旋轉的情況，旋轉中心一般位于角膜前表面后15.4mm，向鼻子一側1.6mm處。其實最簡單的處理方式是在視網膜球體的球心設置坐標間斷點（在上述模型中該點位于角膜前表面后13mm處的光軸上）以此表征眼球旋轉，而且尚未發現這種方式會造成顯著誤差。

c. 公差分析：很多測量眼睛光學參數的研究提出：根據單個參數分布卷積預測的折射誤差與實際測量值不符。OpticStudio的公差分析功能使測量值與理論值保持高度一致性。

總結

人眼光學模型種類眾多用途廣泛，但尚未有一個模型能適用于所有場合。一般用簡單模型定性分析，用復雜模型定量分析。
OpticStudio中有多個創建和利用人眼模型的強大工具，花費時間研究這些工具的使用方法將非常有意義。
