概述

這篇文章介紹了如何使用OpticStudio強大的非序列分析功能，模擬一顆鉆石的光學特性。本文使用白光光源結合OpticStudio分析真實色彩的能力，展示了鉆石的直觀視覺效果。本文運用了一個非常巧妙的方法提高了光線追跡效率。在附件中提供的宏可以生成一個多邊形物體（Polygon object）文件，該文件為本文所模擬的鉆石模型。

本文附件請從以下鏈接下載：

介紹

鉆石的視覺表現包含多種不同的光學效應：反射、折射、散射和全反射。

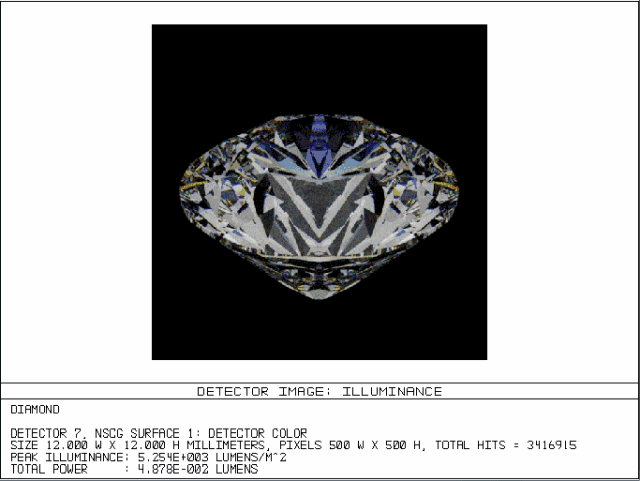

下圖為OpticStudio顏色探測器(Color Detector)對鉆石的成像結果：

后文中提供了生成GIF動畫素材的宏，有關GIF動畫制作的詳細信息請參考這篇文章：

光源設置

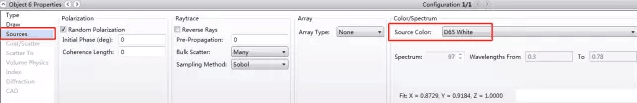

這里我們使用橢圓光源(Source ellipse)生成一束略微發散的光束。為了有效模擬白光的光譜，這里我們不在系統設置中定義波長，而是在光源物體屬性的光源選項卡中，選擇光源顏色為”D65 White”。這將在光源上加載0.3μm到0.78μm之間的93個波長：

建模鉆石

鉆石最著名的形狀叫做“Round brilliant-cut”，它是由Marcel Tolkowsky于1919年創造的。這種形狀使鉆石由一塊石頭變?yōu)殚W耀的寶石，它由57個表面組成，在OpticStudio中我們可以用多邊形物體對其進行建模。當多邊形物體擁有較多的面時，比如這個例子，我們可以使用宏來更方便快捷的生成多邊形物體文件。本文使用的宏請從前文鏈接下載，運行宏后鉆石文件會在創建在Zemax根目錄下Object\Polygon Object文件夾中。

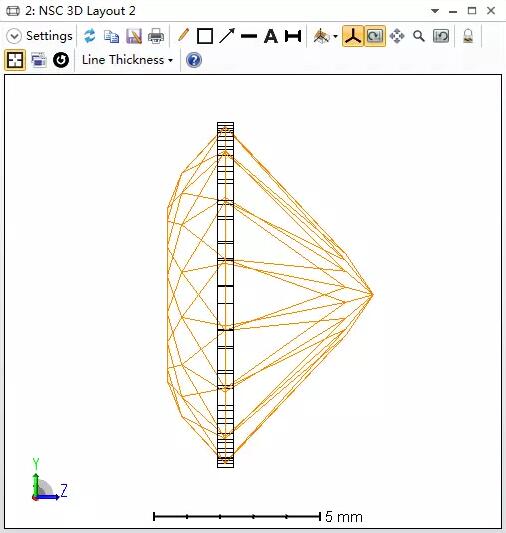

在上圖3D布局圖中橘色線條為多邊形物體。在非序列編輯器鉆石物體之后插入環形體（Annular Volume），并設置環形體與鉆石的外緣角重疊。在非序列模式下物體空間位置重疊部分的屬性，由編輯器中序號靠后的物體決定。因此物體屬性為空氣的環形體會對鉆石進行“邊緣修剪”，將鉆石的邊緣變?yōu)橥昝赖膱A形。

光線收集系統

由于光線在鉆石中發生許多方向的折射、反射以及散射，因此單獨一個探測器只能接收到很小一部分入射進鉆石的能量。為了使探測器收集到更多的光線，我們使用光線旋轉器（Ray Rotator）來增加光線追跡的效率。

OpticStudio中的光線旋轉器本來是用于太陽能收集系統中模擬太陽在一天中的移動。然而我們只需要稍加改動，就可以將其變成一個回射面（retro-reflector），以此來幫助我們收集所有鉆石散射出去的光線，并使用一個探測器即可完成所有光線的收集。

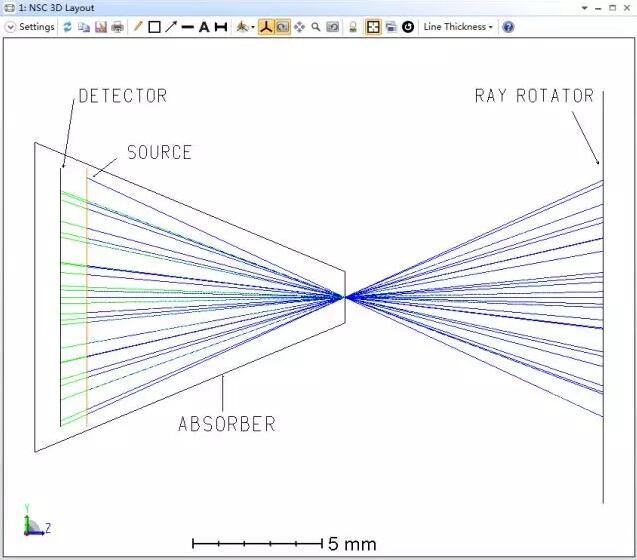

首先，光線旋轉器材料設為MIRROR，并將Z方向的旋轉角設為180度。這樣光線射倒旋轉器后會反轉方向，由于光路可逆，所有反射的光會經原路返回到光源處。因此，當光線從光源發射，且物體（鉆石）被光線旋轉器環繞時，光線的傳播順序如下：光源->物體->光線旋轉器->物體->光源。

如果將探測器放置在光源之后，則所有從光源發出的光線都將會回到光源并被探測器接收。這種建模方法可以極大的提高光線追跡的效率。

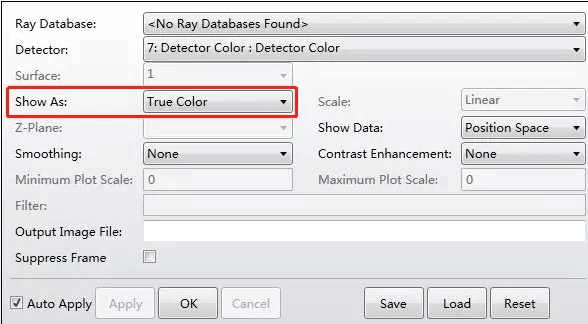

一個材料屬性為吸收的錐形管（ABSORBER）用來阻止光線不經過物體直接到達探測器。由于鉆石為高折射率材料且光源為白光光源，鉆石散射的光線經由探測器接收會得到五彩斑斕的表面，因此為了實際模擬這種彩色光斑，顏色探測器設置中的顯示為應選擇真彩（True Color）。

完整系統

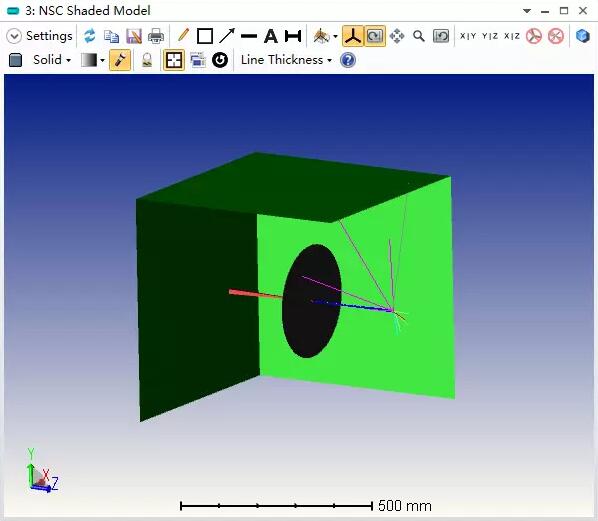

鉆石模擬的布局圖如下所示：
紅色部分為“相機”
鉆石向周圍散射光線
綠色物體為光線旋轉器
黑色物體為材料為吸收的圓環，它用來提高鉆石的成像效果
光源光譜為D65 White（太陽光）

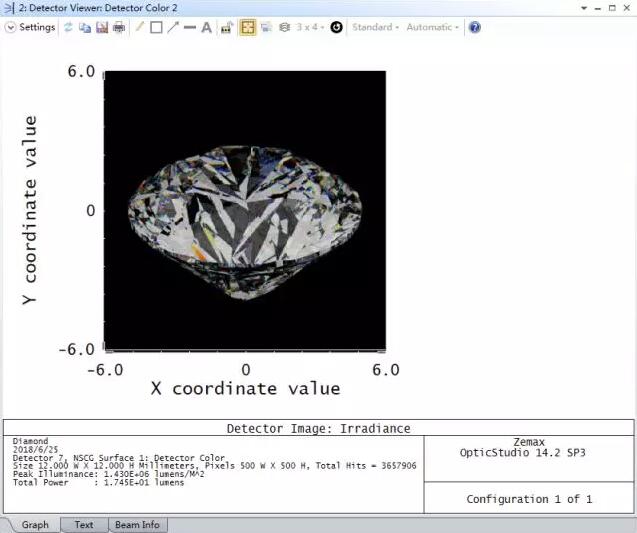

模擬一共使用了4千萬根分析光線，對于這樣非常復雜的光路來說，8核處理器的電腦追跡完所有光線只需要5分鐘。

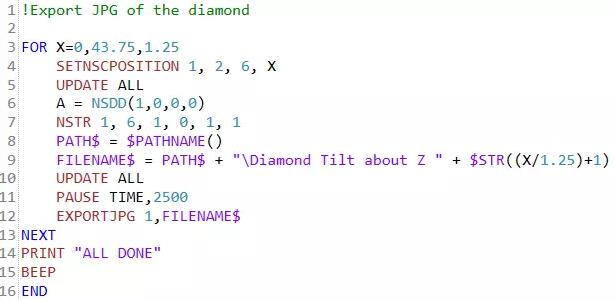

通過追跡一系列不同角度的鉆石圖像，最終生成如文章開始所示GIF動畫。使鉆石旋轉并生成一系列圖像可以由宏來完成，其代碼如下所示：

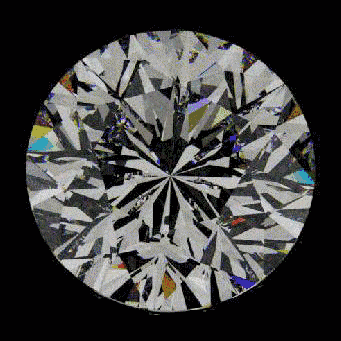

當然我們也可以改變光線旋轉器的位置得到不一樣的展示效果：

總結

這篇文章講述了：
使用宏和多邊形物體建?！盧ound Brilliant-cut”形狀的鉆石
建模包含97個波長的D65光源
使用光線旋轉器回收被散射的光線以提高收集效率
使用顏色探測器的真彩選項展示我們實際看到的鉆石的光斑
使用宏導出不同系統結構的分析圖
