平行平板表面不規則度分析

本文主要介紹Zemax Opticstudio如何對表面不規則度進行公差分析：

1、如何使用公差操作數TEZI指定RMS公差

2、表面不規則度的頻率參數和RMS振幅參數如何影響波前傳輸

透鏡表面不規則度的不確定性使得其公差分析不那么簡單。通常情況下，透鏡供應商通過對樣品的平均表面誤差進行測量得出RMS公差并提供給使用者。表面不規則度通常用“平滑度 λ/10 或者 λ/20”來形容。

首先，我們做如下假設：

1、初始表面類型為標準面或者偶次非球面

2、用Zernike多項式系數表示表面公差。

因?yàn)槿绻酶缮鎯x對表面進行測試，那么干涉儀測量軟件會將表面公差用Zernike多項式的形式表示出來。此時用Zernike多項式系數來表示表面公差會是一個非常好的選擇。

在公差分析的過程中，Zemax OpticStudio會用Zernike標準矢高面來代替標準面/偶次非球面，用Zernike多項式系數表示與原始面之間的誤差。如果想要詳細了解Zernike標準矢高面 ，請查閱用戶手冊。請注意，表面不規則度的RMS幅值不能確定表面不規則的形狀。

公差分析

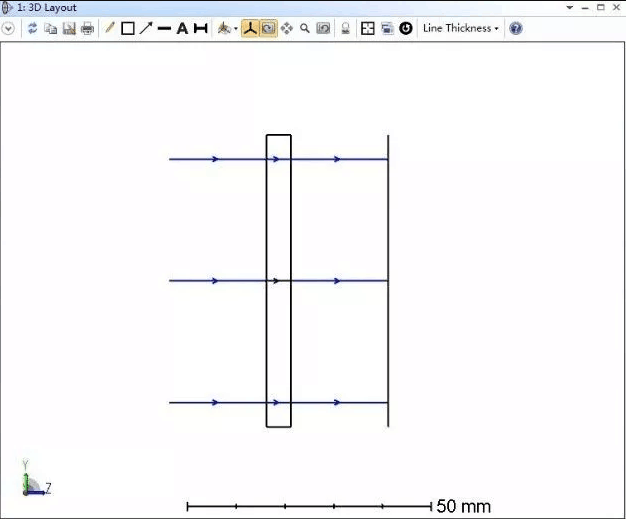

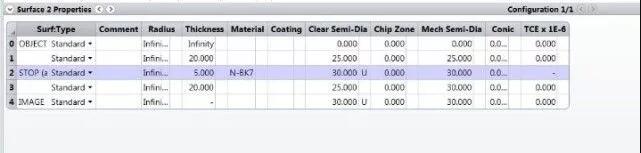

接下來，我們看一個小例子，系統的3D Layout 圖以及LDE圖如下所示：

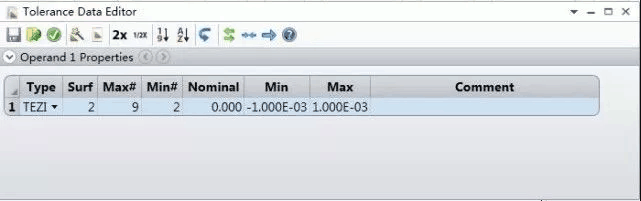

為了簡單起見，本例的系統結構為平板，當然，我們可以用偶次非球面面型設置各種形狀的表面。打開公差數據編輯器（ Tolerance Data Editor ），按照下圖數據設置公差：

Surf : 進行不規則度分析的表面編號；

MAX# / MIN# ：Zernike多項式最高階/最低階次數。

一般情況下，如果MAX#數值較小，那么表面不規則度的頻率就會降低，表面凹凸就不明顯，反之，如果MAX#數值較大，那么表面不規則度的頻率就會升高，表面凹凸劇烈（下面我們會詳細討論）。

MAX#數值的選擇需要根據實際生產的零件而定，使其能夠與實際生產過程匹配。同時，公差分析過程中，OpticStudio會忽略Zernike多項式的第一項，因此Min#的最小值為2。

本例中我們先將MAX# 和MIN#設置為2和9。

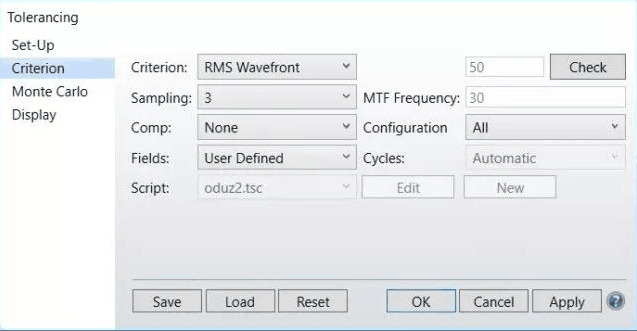

打開Tolerance > Tolerancing，按如下步驟進行公差分析：

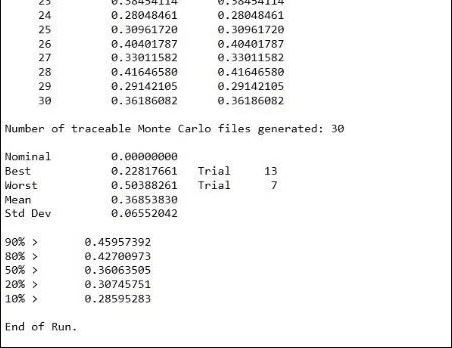

點擊OK進行公差分析,公差分析報告如下圖所示：

表面不規則度分析

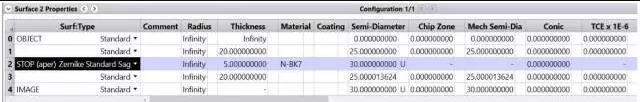

打開保存的蒙特卡洛分析文件（本例中我們只保存了一個計算結果，當然我們也可保存所有計算結果）。注意觀察此時表面2的面型已經變?yōu)閆ernike Standard Sag surface.

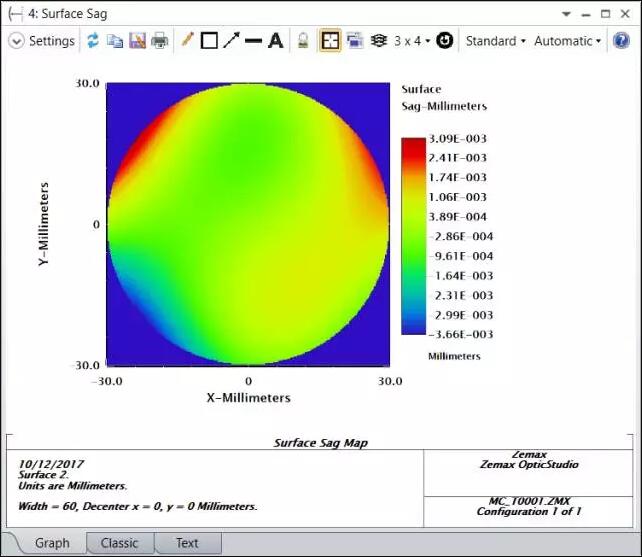

打開表面矢高分析圖并選擇表面2：Analysis > Surface > Sag

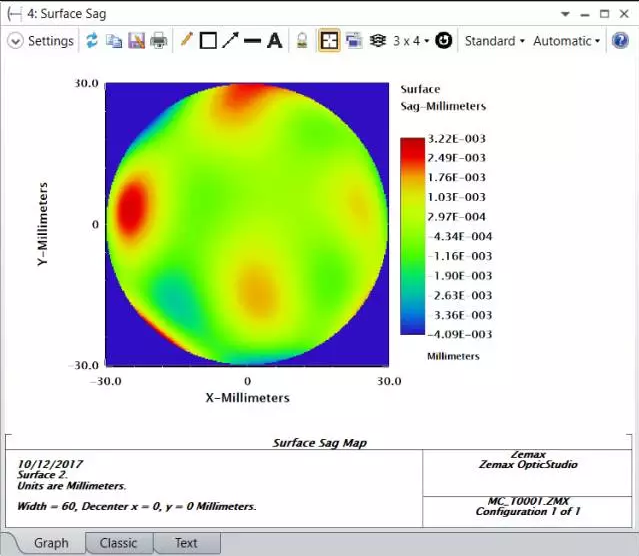

如果我們將MAX#設置為27，重新進行公差分析。再次打開表面矢高分析圖，可以看到相似的結果，但是產生了更多的“凹凸”。

Zernike多項式次數可以控制表面波峰和波谷（凹凸）的頻率。

這是很重要的一點：當我們把表面平滑度從 λ/5 減小到 λ/10 、λ/20、 λ/50時，RMS表面偏差減小了，但是表面“凹凸”頻率增大了。也就是說當表面平滑度為λ/5，其表面不規則度的空間頻率小，當表面平滑度為λ/50時，其表面不規則度的空間頻率大。

表面的光學性能不僅僅取決于RMS幅值還取決于表面不規則度的空間頻率。我們可以舉例說明這一點，我們可以舉一個簡單的例子。

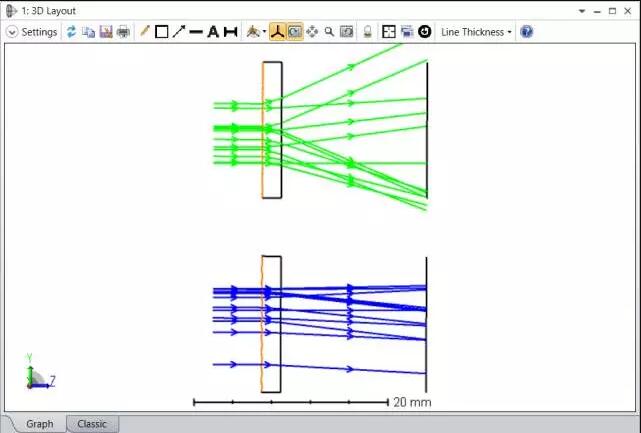

系統中表面2在Y方向上有一個周期性的結構。在保持振幅不變的情況下，當周期結構的頻率增加時，從3D Layout圖中就可以看到兩者的差異。

當然，Zemax OpticStudio 中也可以使用公差操作數TEXI指定PTV（Peak to Valley）公差，兩種使用方法類似，但目前我們推薦使用TEZI指定RMS公差分析表面不規則度。

總結

1、需要使用蒙特卡羅分析對表面不規則度進行公差分析，可以用TEZI或TEXI公差操作數自動生成表面的不規則；

2、對表面不規則度公差分析時，需要同時考慮RMS幅值和表面不規則度空間頻率
