概述

這篇文章介紹了：
如何在序列模式下使用多重結構創建分光棱鏡
如何在布局圖以及分析/計算窗口中同時追跡透射和反射光線
在考慮偏振及鍍膜的影響下如何計算透射和反射光線的總能量

本文所使用的附件請?jiān)谝韵骆溄犹幭螺d：

https://customers.zemax.com/support/knowledgebase/knowledgebase-attachments/how-to-model-a-beam-splitter-in-sequential-zemax/rotating.aspx

介紹

在OpticStudio中，分光棱鏡可以在序列或非序列追跡模式下模擬。
在非序列中，光線可以在折射表面上分裂為折射和反射光線。這也是非序列模式最主要的優勢：光線可以在物體表面處分裂為反射和透射的部分。

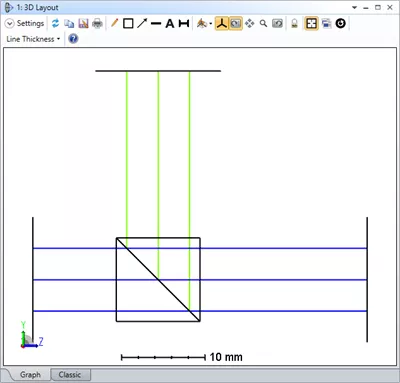

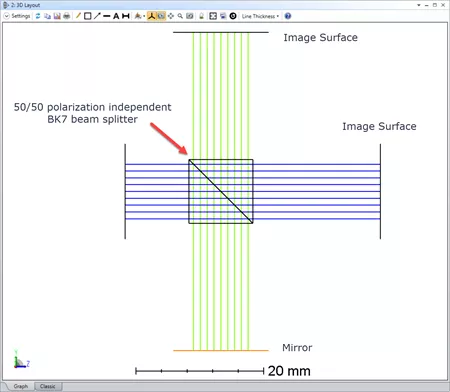

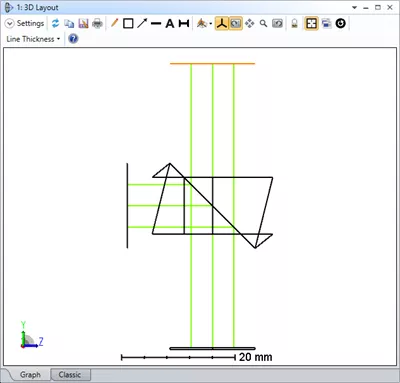

而在序列模式中，光線只能在折射表面處發生折射，并在鏡面上發生反射；OpticStudio的多重結構功能可以用來在序列模式下同時模擬折射和反射光線。在本文中，我們將在序列模式中建立如下圖所示的分光棱鏡系統：

系統中包含一個與偏振無關的50/50分光棱鏡。該棱鏡由N-BK7玻璃組成，并且表面鍍有MgF2抗反射膜層。其中，中間的50/50分光膜層為理想膜層，并且與偏振、入射角和波長無關。 在上圖中顯示的綠色光線為反射光線，在入射到上面的像面前首先經過下面的反射鏡反射。我們將計算兩個像面上，考慮M-BK7玻璃的體吸收、表面膜層的菲涅爾損耗以及理想的50/50分光膜層的正確透射光強。 在開始本文的案例前，您需要了解如何在OpticStudio中設置系統和表面屬性。您可以參考以下兩篇文章。

Design A Singlet in Zemax: https://customers.zemax.com/support/knowledgebase/How-To-Design-a-Singlet-Lens How to Tilt and Decenter a Sequential Optical Component: https://customers.zemax.com/support/knowledgebase/How-to-Tilt-and-Decenter-a-Sequential-Optical-Comp

需要注意的是，OpticStudio可以詳細的模擬表面膜層，如金屬膜層或多層電介質膜層等。在本例中，我們將主要展示棱鏡幾何體的建立，因此只會在模型中使用簡單的膜層。

定義系統和分光表面

首先進行如下系統設置：
系統單位設為mm（系統選項 (System Explorer) – 單位 (Unit）
波長設為550nm（系統選項 (System Explorer) – 波長 (Wavelength）
設置單一視場：X=0, Y=0（系統選項 (System Explorer) – 視場 (Fields）
設置系統孔徑類型為入瞳直徑 (Entrance Pupil Diameter)，并設置孔徑值為15mm（系統選項 (System Explorer) – 孔徑 (Aperture)）

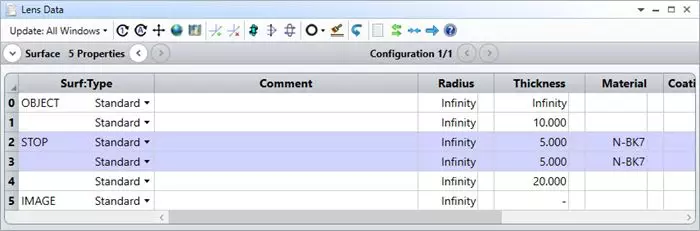

在鏡頭數據編輯器中輸入如下這些表面：

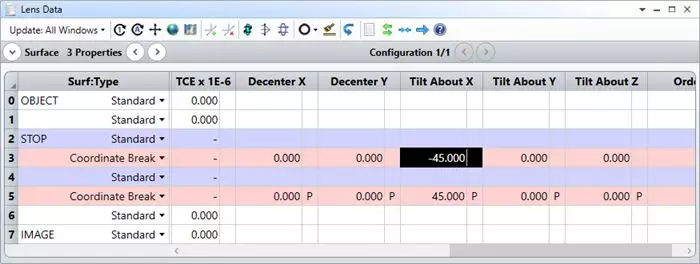

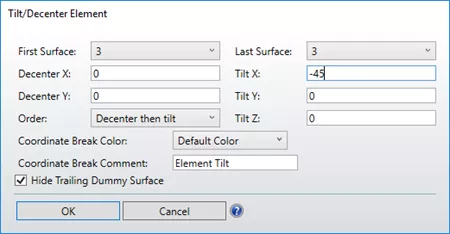

在鏡頭數據編輯器的上方工具欄中，點擊旋轉/偏心元件 (Tilt/Decenter Elements)工具，并將表面3旋轉-45度：

打開3D視圖 (3D Layout) 工具，并只在Y方向顯示5條光線，如下圖所示：

設置矩形孔徑

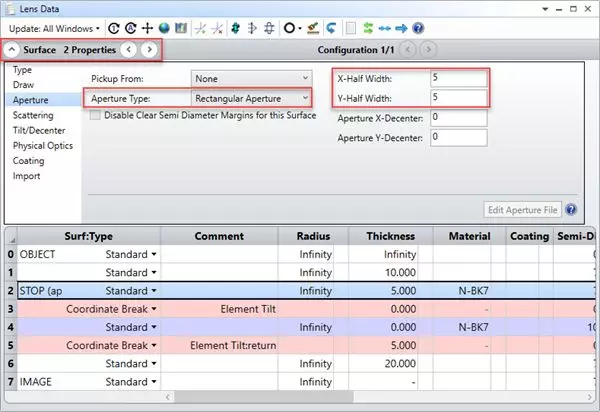

序列模式下的系統孔徑為圓形孔徑，并且所有表面的默認孔徑也是圓形孔徑。如果想設置分光棱鏡的幾何體結構，需要在表面2和6上設置一個10mm x 10mm的矩形孔徑，并在表面4上設置一個10mm x {10 x root(2)}mm的矩形孔徑。 在表面2和6的表面屬性中的孔徑選項卡中設置如下孔徑：

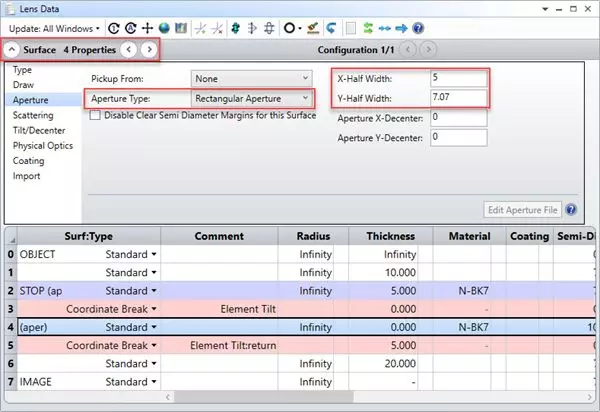

在表面4的表面屬性中的孔徑選項卡中進行如下設置：

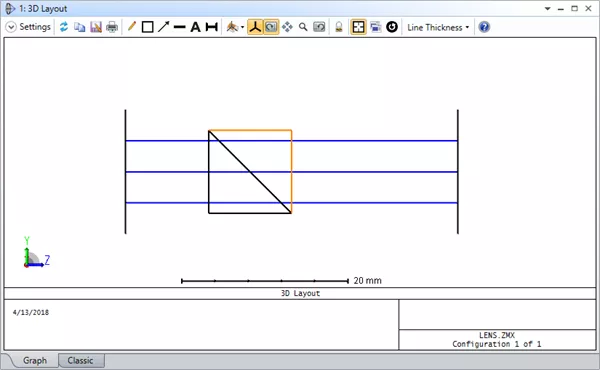

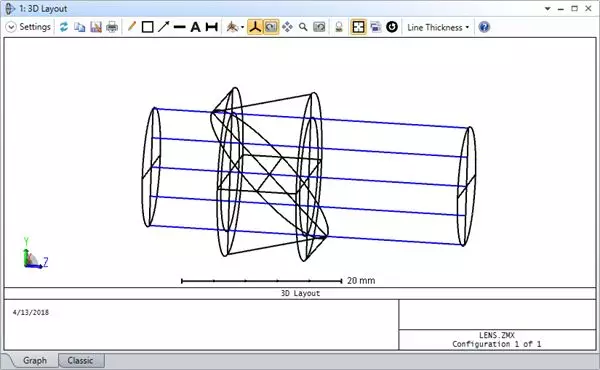

更新3D視圖，您可以看到如下系統結構：

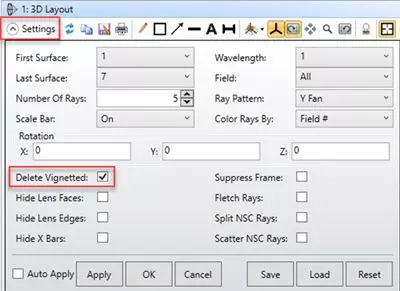

如果想要在布局圖中移除漸暈的邊緣光線，您需要勾選3D視圖的設置參數中的“刪除漸暈 (Delete Vignetted)”選項：

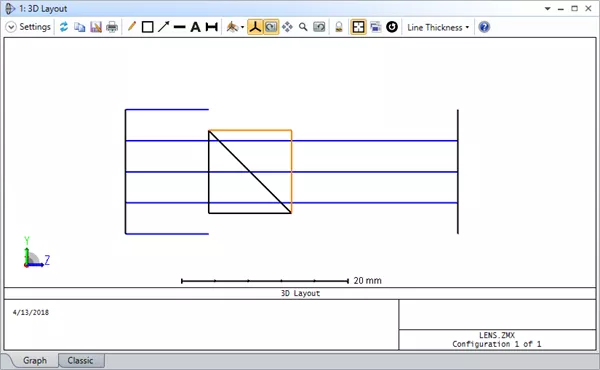

更新3D視圖可以看到如下結果：

如果想要在布局圖中移除漸暈的邊緣光線，您需要勾選3D視圖的設置參數中的“刪除漸暈 (Delete Vignetted)”選項：

設置分光膜層

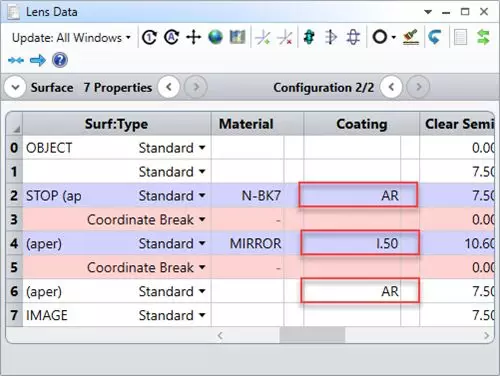

在表面4上設置理想的50/50分光膜層“I.50”，在表面2和6上設置抗反射膜層“AR”。其中，I.50膜層是理想的50%透射的膜層，AR膜層是四分之波長厚度的MgF2抗反射膜層。

分析透射光強

現在我們已經模擬了分光棱鏡的水平透射光路（折射光路）。您也可以通過鍍膜文件定義任意透射比例的理想膜層，或通過定義膜層厚度和材料種類的方法或定義透射率根據波長和入射角的函數的方法創建非理想的膜層。 更多信息，請參考幫助系統中的“Defining Coatings”一節。

只有在分析或計算中考慮偏振影響時，薄膜膜層的影響才會被考慮，在使用理想膜層時也是如此。像面上的總透射能量可以使用OpticStudio中的偏振分析功能進行計算。我們將使用偏振光線追跡 (Polarization Ray Trace) 工具計算主光線在像面上的總透射能量。

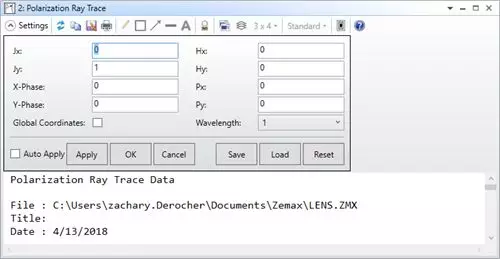

打開偏振光線追跡 （該工具位于分析選項卡 – 偏振 (Polarization)– 偏振光線追跡） 工具，進行如下參數設置：

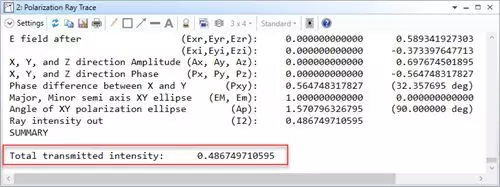

總透射能量會顯示在分析窗口的底部：

偏振光線追跡考慮了所有效應的能量損失，其中包括：在追跡光線的波段以及光線在表面上的任意入射角下，AR鍍膜的N-BK7玻璃表面，50/50的理想分光膜層，N-BK7材料的體吸收效應。

多重結構模擬反射光路

現在我們已經模擬了分光棱鏡的水平透射光路（折射光路）。您也可以通過鍍膜文件定義任意透射比例的理想膜層，或通過定義膜層厚度和材料種類的方法或定義透射率根據波長和入射角的函數的方法創建非理想的膜層。 更多信息，請參考幫助系統中的“Defining Coatings”一節。

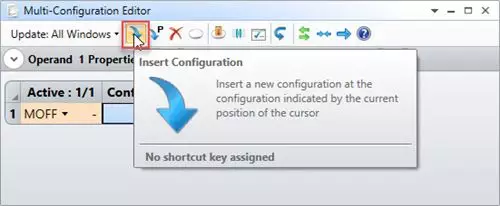

下面我們將使用多重結構模擬反射光路。打開多重結構編輯器（位于編輯器 (Editors) 組中的多重結構編輯器 (Multi-Configuration Editor)）并使用插入結構 (Insert Configuration) 按鈕插入一個新的結構（或在鍵盤上點擊Ctrl+Shift+Ins）。

在多重結構編輯器中插入多重結構操作數PRAM，提取坐標間斷面（表面5）的X旋轉 (X Tilt) 參數（參數3）。

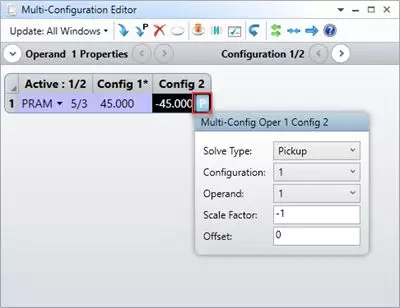

在第二個結構中設置拾取求解 (Pick-Up Solve)，并設置縮放因子 (Factor) 為-1。

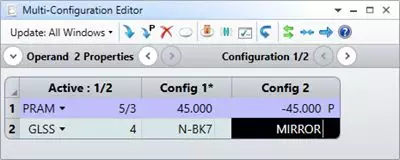

我們需要將表面4的材料類型從N-BK7更改為Mirror。因此，在多重結構編輯器中插入多重結構操作數GLSS，提取表面4的材料類型并定義結構2的材料類型為Mirror。

在鍵盤上點擊Crtl+A切換鏡頭數據編輯器為結構2?，F(xiàn)在，鏡頭編輯器的標題欄中應顯示“結構2/2 (Config 2/2)”。

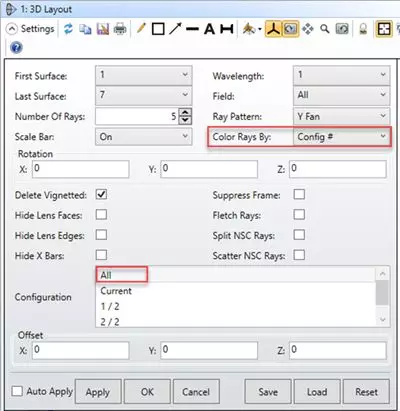

在3D視圖中進行如下設置以顯示所有結構：

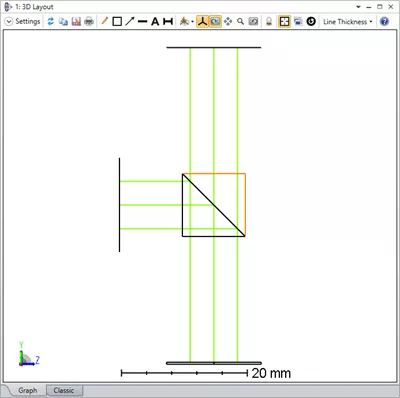

更新視圖窗口，您將看到如下系統結構：

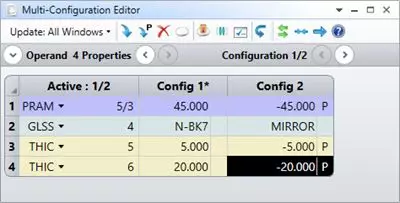

可以看到，反射光線（綠色表示）向錯誤的方向傳播。這是由于結構2中經過鏡面后的表面的厚度的符號錯誤導致的，因而造成了“虛擬的”光線傳播。對于正常的光線傳播來說，在鏡面后的厚度的符號會相應的改變。在經過偶數個鏡面后（包括0個鏡面），光線正常傳播的厚度的符號是正的，虛擬傳播的厚度的符號是負的。在經過奇數個鏡面后，光線正常傳播的厚度的符號是負的，虛擬傳播的厚度的符號是正的。符號的規定與同一表面中的鏡面數量或坐標間斷面無關。使用坐標間斷面旋轉180°不會改變這一基本符號規定。因此，我們需要將結構2中的表面5和6的厚度改變?yōu)?20mm。更多信息請參考幫助手冊中的“Virtual Propagation”一節。 插入多重結構操作數THIC提取表面5和6的厚度，在結構2中設置拾取求解并設置縮放因子為-1。

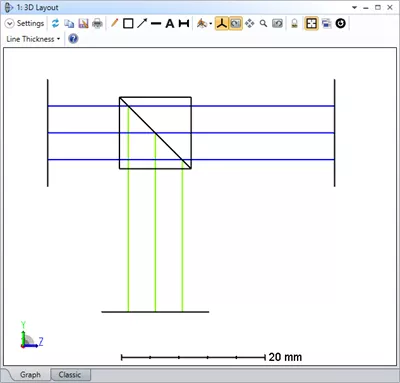

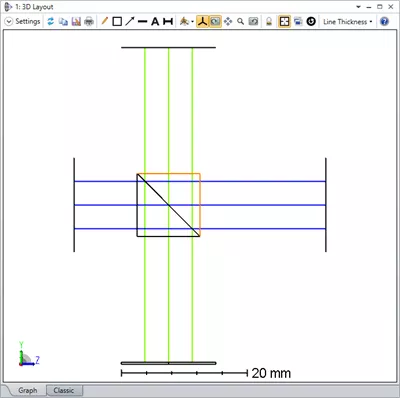

更新3D視圖，您將看到如下系統結構：

定義雙通光路

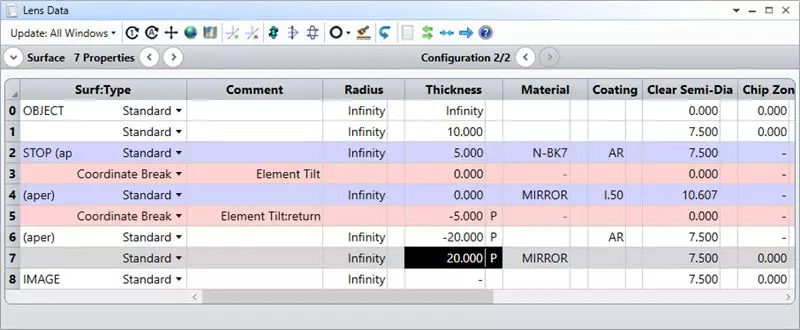

現在，我們將模擬雙通光路，其中第二條光路是再次返回到分光棱鏡中的光路。在第二條光路中，光束穿過分光棱鏡物體，因此光線必須再次與相同物體接觸。由于光線必須按照順序逐個通過表面，這表示我們必須為第二條光路重新定義分光棱鏡，這樣光線才能與之相互作用。 插入表面7并在厚度參數上設置縮放因子為-1的拾取求解，拾取表面6的厚度：

在序列模式中，光線只會按照鏡頭數據編輯器中的順序在每個表面上發生折射或反射。光線從底部反射鏡（表面7）反射后“看不到”表面2-6定義的表面，因此我們需要在鏡頭數據編輯器中重新定義分光棱鏡。

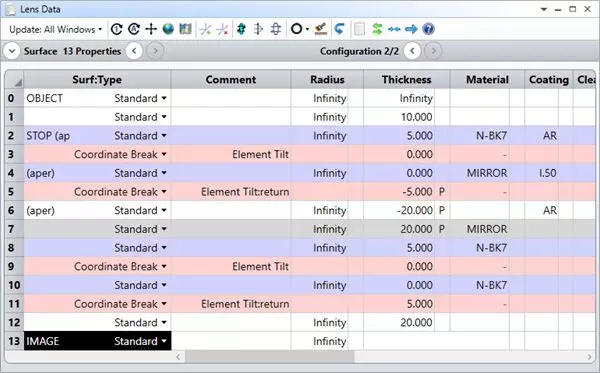

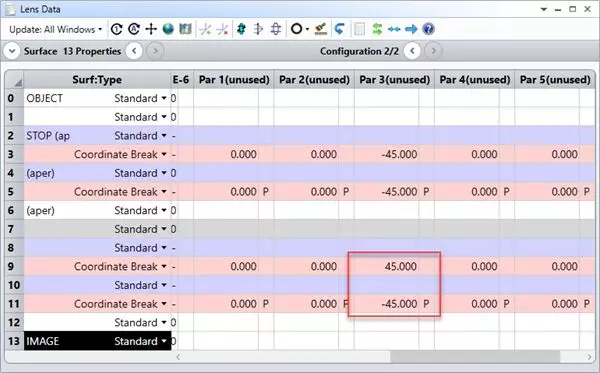

我們需要為第二條光路“重新建立”分光棱鏡以使光線與其發生交互。因此，在鏡頭數據編輯器中的表面7之后插入3個新的表面。前兩個表面的材料為N-BK7玻璃，第三個表面的材料欄留空。使用旋轉/傾斜元件工具，將第二個N-BK7表面（表面9）旋轉45度使其變?yōu)榉止饫忡R中的斜面。 需要注意的是斜面的材料類型為N-BK7而非鏡面，這是由于光線從底部反射鏡（表面7）反射后，我們需要追跡到達頂部像面的透射/反射光線。

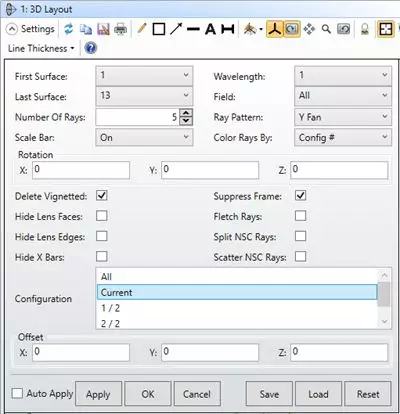

設置3D視圖顯示當前結構。當前選擇的結構序號應為2，它也會顯示在鏡頭數據編輯器上方的標題欄中。

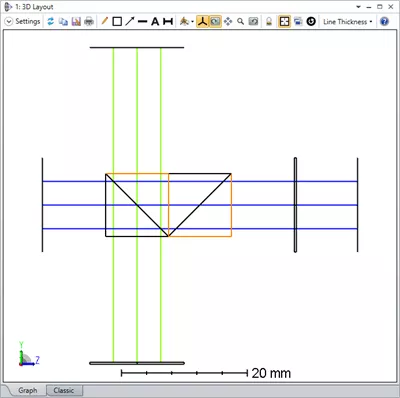

更新3D視圖，您將看到如下系統結構：

系統結構現在看起來比較奇怪，這是由于表面的孔徑和表面傾斜導致的，我們將在下一節中進行相應的調整。

最終系統

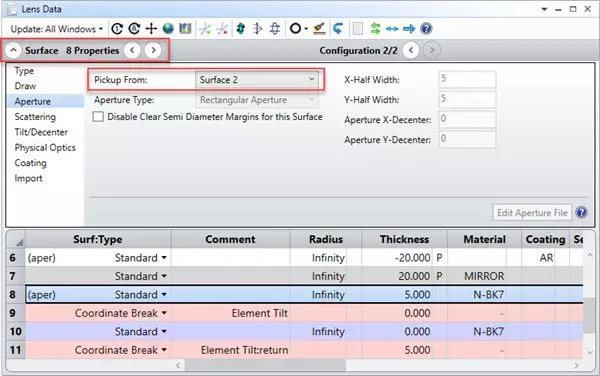

我們首先需要在表面8、10和12上設置矩形孔徑。對于表面8和12，設置表面屬性 (Surface Properties) 中的孔徑選項卡中的拾取自 (Pickup From) 為表面2；對于表面10，設置拾取自為表面4。

設置表面10的膜層為I.50以及表面8和12的膜層為AR。

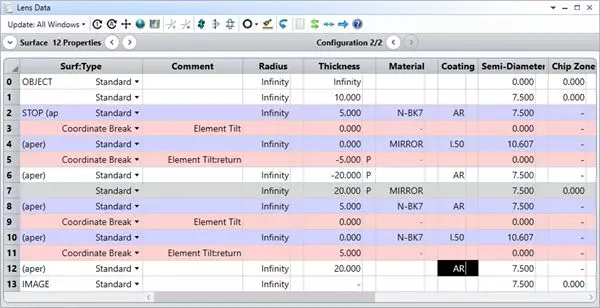

更新3D視圖，您將看到如下系統結構：

現在我們得到了正確設置的結構2；但是表面7和12仍然顯示在結構1之中。您可以設置3D視圖顯示所有結構來查看：

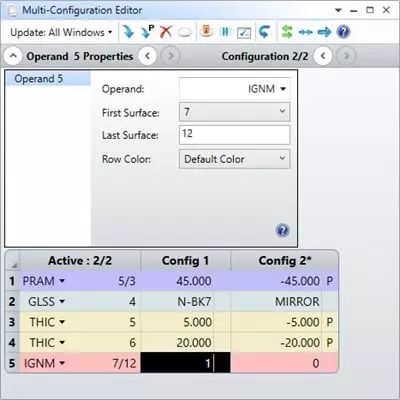

表面7-12應該只在結構2中而不是在結構1中顯示，因?yàn)榻Y(jié)構1只表示傳播穿過分光棱鏡的光束。您可以使用多重結構操作數IGNM在結構1中忽略這些表面：

更新3D視圖，您將看到如下系統結構：

分析光強

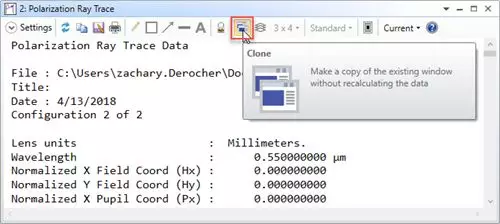

在偏振光線追跡窗口中的工具欄中點擊復制 (Clone) 打開另一個參數設置相同的偏振光線追跡分析窗口。

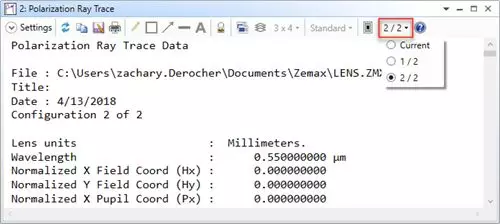

選擇顯示不同結構的分析結果。

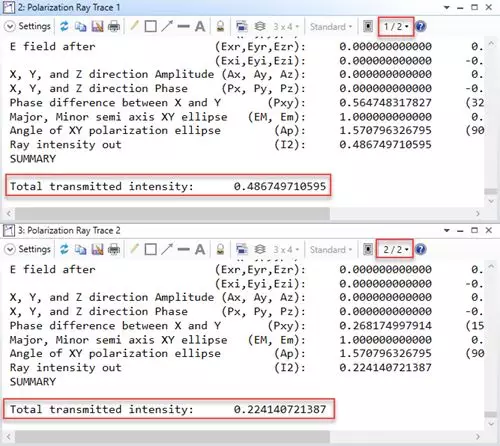

現在，您可以看到兩個結構下的總透過率。

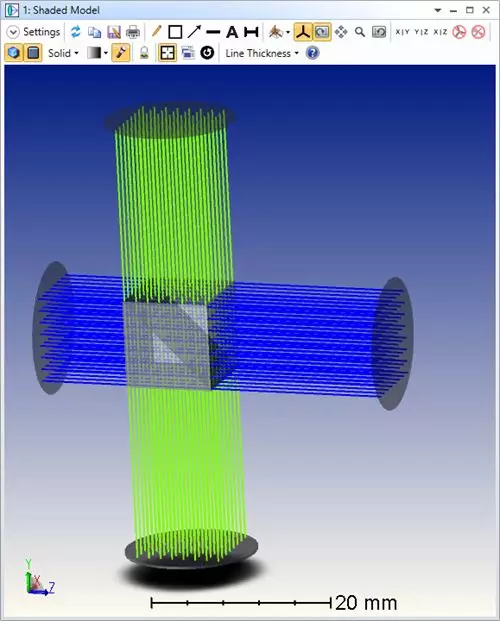

最終，您可以在實體模型圖 (Shaded Model) 中看到如下結果，其中棱鏡的透明度 (Opacity) 參數設為50%：

您還可以旋轉分光棱鏡使其繞中點旋轉。您可以在附件中找到旋轉后的文件Rotating BS.zmx。有關如何進行調整的詳細步驟會在另一篇技術文章中詳細討論。

小結

這篇文章介紹了使用OpticStudio中的多重結構功能模擬分光棱鏡。其中包括：
正確模擬透過率，使用偏振分析和計算考慮膜層所引入的影響
使用多重結構操作數IGNR實現只在個別結構中顯示表面
