概要

這篇文章介紹了：

?如何使用操作數TOLR優化所有實際加工中的誤差對系統帶來的影響。這一功能非常強大且穩定，它充分利用了Zemax OpticStudio強大的并行計算能力。

文中示例文件可通過以下鏈接下載：

簡介

公差分析是用來評估加工中的種種誤差對所設計系統的影響，這包括元件的傾斜、偏心以及表面不規則度和玻璃材料折射率誤差等等。

傳統的設計方法分為兩步。先在優化設計階段會得到一些備選的結構，然后對這些結構進行公差分析。這一過程通常會重復幾遍直到一個符合要求的結果出現。

該方法的問題在于，當一個結構進行優化時，Zemax OpticStudio通常會“榨干”最后一點可優化的空間來提高系統性能，并且通常會得到一個對公差比較敏感的結構，通常在這種結構中，透鏡的參數存在擾動而偏離它們的設計值時系統性能會迅速下降。這是因?yàn)樵趦?yōu)化（Optimize）過程中，系統根本就沒有考慮生產加工時的公差（Tolerance）對設計產生的影響。

這篇文章描述了一種評價函數中充分考慮生產加工公差的優化方法。這一方法允許加工公差直接影響優化過程，從而直接得到可加工的優化結果。

傳統方法

假設要加工一個薄空氣間隙的雙透鏡組。由于整個透鏡的預算限制，設計者大概可以預估加工公差應該設置為怎樣的標準。以下是對該系統的傳統設計流程。

示例文件中的公差文件TOLR999.TOP必須放置在Zemax的根目錄下，其他文件的位置可以放在你想要的其他地方。

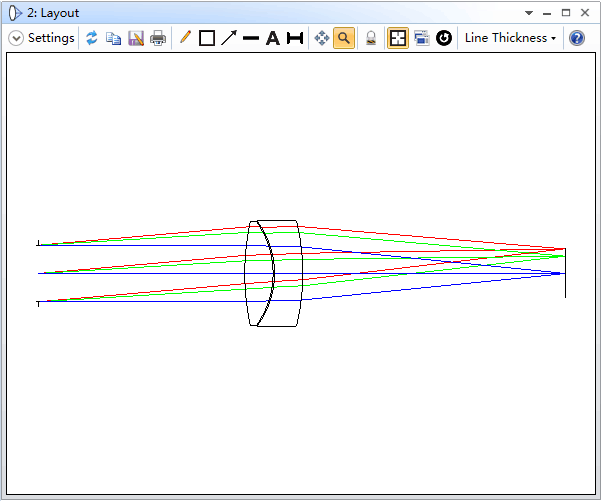

打開文件Doublet_Starting_Point.zmx，可以看到設計的初始結構。這個雙透鏡組使用了薄空氣間隔，小視場角，且工作在可見光波長范圍內，其中評價函數為默認評價函數來優化所有視場和波長下均方根光斑最小，其中還包含了一些邊界條件，例如限制玻璃以及空氣的中心厚度和邊緣厚度。優化這個透鏡后，我們會得到如下的結果：

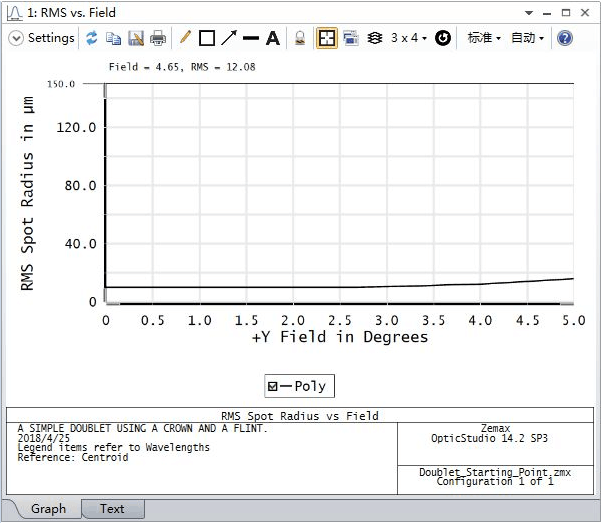

全視場下的均方根光斑尺寸看起來非常好：

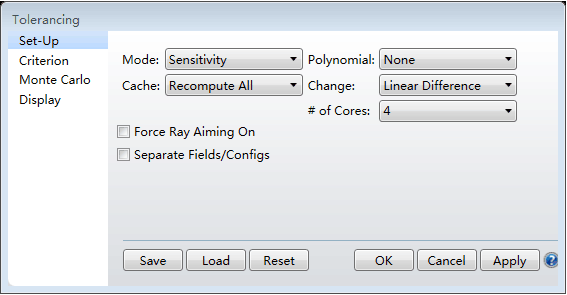

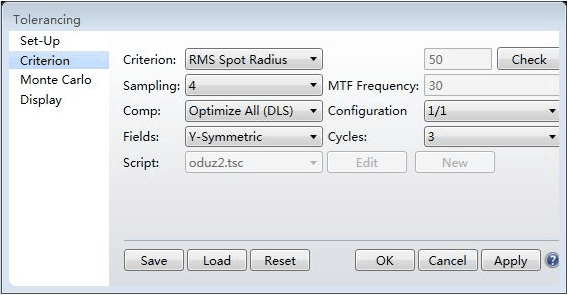

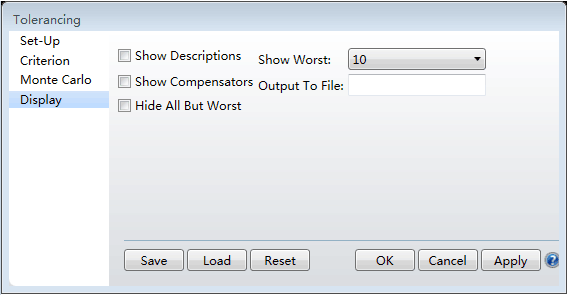

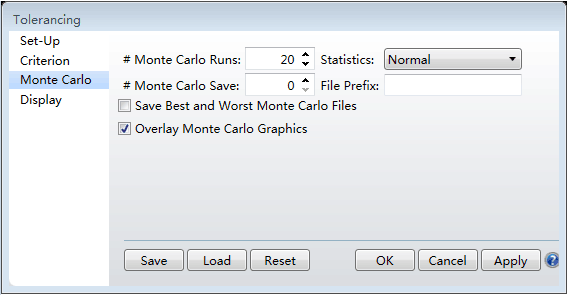

然而我們必須對透鏡組進行公差分析來看他是否適合加工。示例中已經建立了一組（非常寬松的）公差，同時設置后焦距作為補償器來允許系統嘗試對焦。移除所有變量并設置最后一個面的曲率半徑的求解類型為F數求解。點擊工具（Tools）-公差分析（Tolerancing）運行公差分析，點擊加載按鈕加載TOLR999.TOP文件。此時公差分析參數設置應該如下所示：

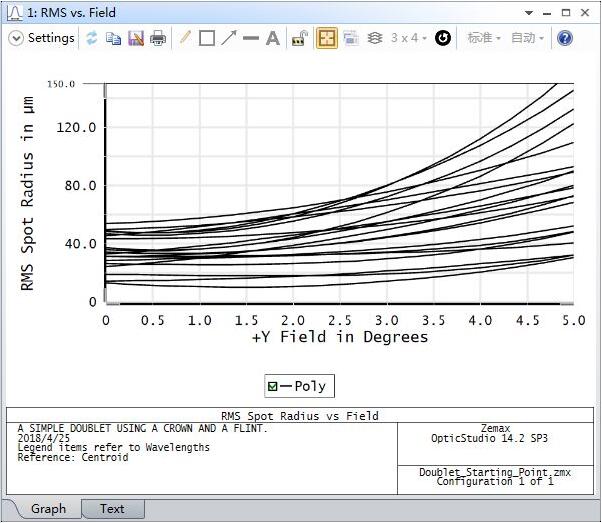

在點擊OK開始之前，先點擊 “Save” 按鍵，并儲存文件名為TOLR999.TOP。儲存完畢后再點擊 “OK” 開始分析。運行蒙特卡洛顯示出系統性能顯著下降：

公差分析統計結果為：

靈敏度分析可以單獨分析每一項公差，其結果為：

結果顯示，公差分析結果比原設計結果（名義值，即未考慮任何公差時的值）差十倍。這表明我們設計還遠不符合現有公差。

使用TOLR

我們現在將重新設計這一系統，但這一次我們直接將公差添加在優化操作數中。上文中進行的靈敏度分析中包含了兩個關鍵參數：

其中名義均方根光斑半徑（Nominal RMS Spot Radius）是設計中不考慮加工公差時能達到的結果，預計變化（Estimated change）是考慮公差影響時結果的變化量。預計均方根光斑半徑（Estimated RMS Spot Radius）是兩者的總和，它代表了設計實際加工出來的結果。

Zemax OpticStudio使用和的平方根（RSS）的計算方式來預計結果的變化量。對于每一個公差操作數，其擾動對結果產生的變化量先取平方，然后將最小值的平方值和最大值的平方值取平均。每一種公差的平方平均值線性累加在一起并計算平方根。采用公差的最大和最小取平均是因?yàn)檫@兩個值不會同時出現，而使用平方和的話，公差分析預估結果則過于悲觀。RSS結果即分析中的預計變化量（詳見用戶手冊The RSS Estimated Change）。

優化操作數TOLR允許您直接從優化函數編輯器中獲得這三個參數。想要使用TOLR，首先將系統優化至一個理想的初始結構。其次，定義相關的公差操作數、限制、補償器和文章之前提到的公差條件。保存公差分析對話框中的選項設置，Zemax OpticStudio將在計算TOLR返回的數據時使用這些保存的設置。如果您想使用一個已經保存好的設置文件，請使用1到999之間的任意整數做為文件名。保存的設置文件的名稱格式必須為TOLRnnn.TOP，其中nnn為操作數TOLR中設置的數字。例如，如果想使用的公差設置文件保存為TOLR005.TOP，則文件數值應為5。

在公差靈敏度分析中，OpticStudio將計算名義評價標準值結果并預估出RSS預計變化量。預計評價標準值是名義評價標準值和預計變化量的總和。這些數據將在優化過程中計算并返回給操作數TOLR。TOLR返回的數值可以做為優化目標或被其他優化操作數使用。

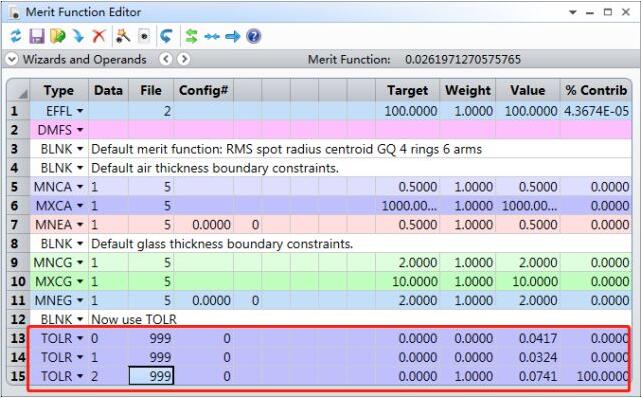

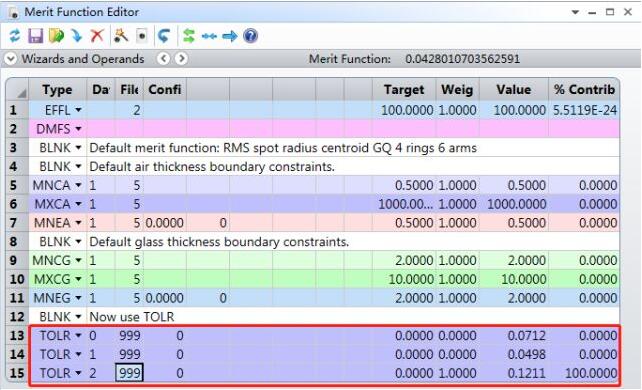

打開所包含的示例文件：Doublet_starting_point_with_TOLR.zmx。這和之前設計的初始結構相同，但評價函數不相同：

這一評價函數中包含對有效焦距（EFFL）的限制以及對玻璃中心厚度的最大最小的限制（MNCA、MXCA）以及玻璃和空氣邊緣厚度的最小限制（MNEG、MNEA）。然而成像質量則由TOLR來指定。注意‘文件’參數值為999。這表示公差設置文件TOLR999.TOP將被使用。其中，該文件必須保存在Zemax根目錄下。

TOLR中的數據編號1表示名義評價標準值，編號0表示預計變化量，編號2表示最終的結果（前兩者的總和）。本文選擇將編號2的數據向0優化。這意味著我們得到的名義系統性能（nominal performance）沒有之前的設計好，但是考慮加工公差的最終結果會更好。經過大約15圈優化后，我們將得到：

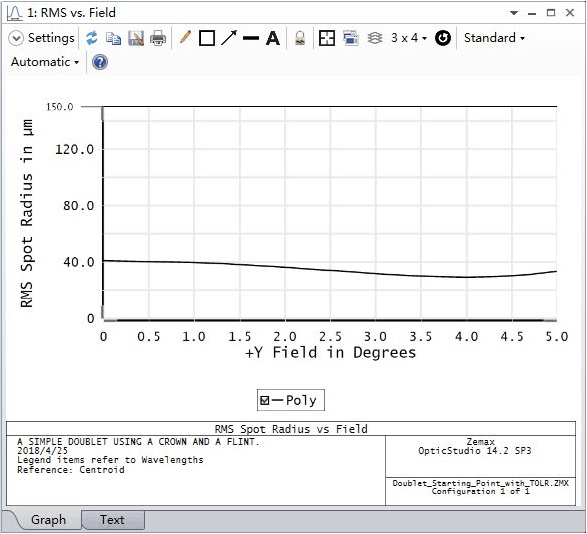

可以看到如我們所預期，名義性能（nominal performance）并沒有比之前設計的好很多，有時候還會變差。然而相比之前的設計經過公差分析后得到的120μm均方根光斑直徑的結果，預計均方根光斑現在只有74μm。下圖為當前透鏡組名義評價標準的結果：

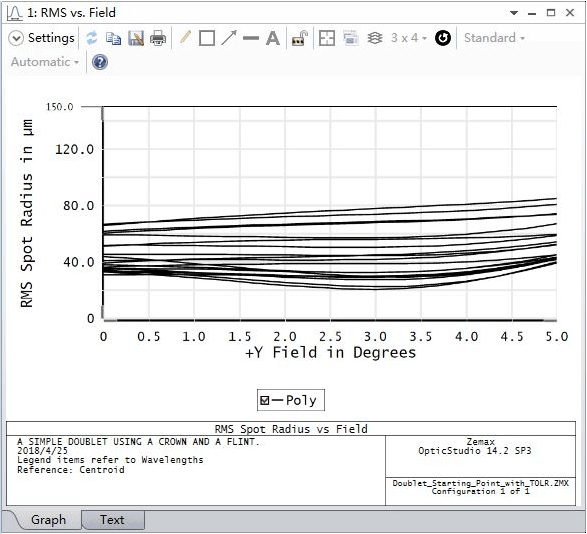

經過20圈蒙特卡洛分析疊加后：

我們可以看到相比兩步進行的優化&公差分析方法，使用操作數TOLR直接進行優化的系統，其公差敏感度降低了兩倍多。以下是兩種方法所得系統靈敏度分析的對比結果：

兩步法 優化&公差

TOLR

使用TOLR時的幾點建議

TOLR允許用戶直接將系統加載加工公差后的表現作為優化目標。它相比傳統方法的唯一缺點在于其計算強度更大，因此其優化時間更長。然而它能得到更適于加工公差的設計結果。

為了在最快的時間里得到最好的結果，以下為幾點建議：

1.使用多線程電腦。Zemax OpticStudio支持最多到64核CPU的電腦工作。光線追跡的速度與處理器的數量成線性關系。

2.建立一個合理的初始結構。當系統還未達到其設計要求時，公差分析無法進行。在設計的早期引入公差靈敏度分析是沒有必要的。

3.在最開始單獨運行一次靈敏度分析來確定哪些公差是不顯著的。電腦對于不敏感的公差，其計算速度和敏感的公差計算速度是相同的！在本例中使用的雙膠合透鏡案例中，系統對其中一片透鏡的傾斜和偏心相比另一片更加敏感。并且玻璃折射率的變化對系統幾乎沒有影響。巧妙的刪減公差列表中的部分公差將大幅減少計算時間。

總結

使用操作數TOLR來設計透鏡組是非常高效的一種方法，它會在優化時就考慮實際加工引入的公差對設計的影響。
