如何在OpticStudio中將高斯光整形為平頂光

概要

本文展示了如何設計光束整形器將激光器產生的高斯分布的光轉換為平頂分布的光輸出。

文中示例文件可通過以下鏈接下載：

介紹

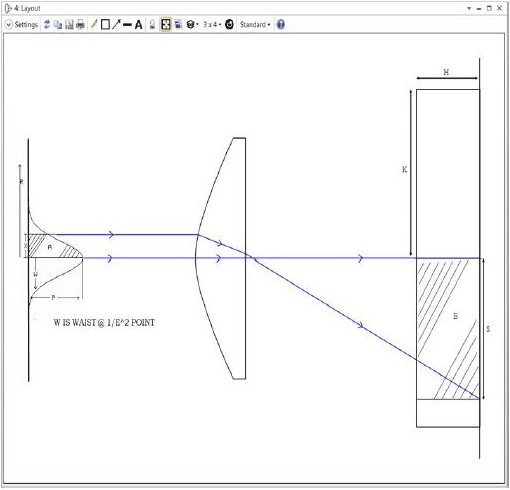

光束整形光學元件可以將入射光的光強分布轉換為其他特定的分布輸出。最常見的例子就是將激光器產生的高斯分布的光轉換為平頂（Top-Hat）分布的光輸出。在評價函數中使用幾何光線來優化透鏡的矢高是一個很有效的方法。在這一方法中，我們將計算給定輸入光分布時，輸出面應有的結果，并通過幾何光線目標的形式輸入到評價函數編輯器中。下表顯示的是這樣一個光束整形系統，其輸入光為束腰為W的高斯光，輸出光為平頂半徑為K的平頂光。

首先，對于已知光束在坐標X處的圈入能量為A，我們需要分析確定當輸出光的輻射距離S為多少時可以保證輸出光圈入能量B和輸入光的相同。

處理分析

對于能量的1/e2處束腰為W的輸入高斯光，我們想要的輸出光的輪廓是一個在半徑K內均保持均一最大值的分布。其中輸入光的輻照度分布為Pexp{-(2R2/W2)}，輸出光的輻照度分布為最大值為H、半徑為K的階躍函數。

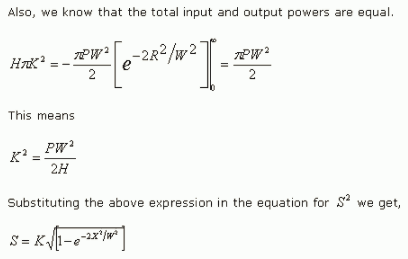

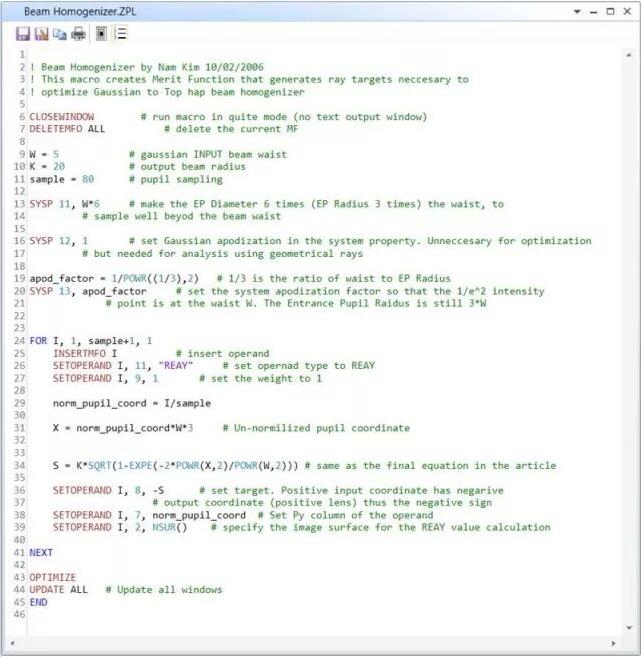

現在我們可以計算對于任意輸入光坐標X處的輸出光的坐標S。我們可以在評價函數編輯器中使用操作數REAY來確定一組輸入光線的坐標對應的輸出光線的坐標結果。在操作數REAY中，我們首先要確定輸入坐標的歸一化半徑及其在像面上對應的點。相比繁瑣的手動輸入操作數，我們可以使用一段ZPL宏程序來自動生成評價函數并優化透鏡。

請將示例文件中的宏程序Beam Homogenizer.ZPL拷貝到你的Zemax宏程序目錄下（{Zemax}/Macro folder）。

優化

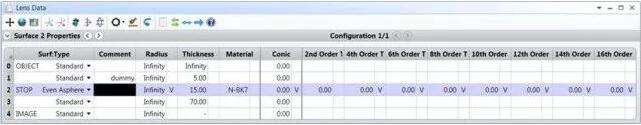

打開附件中的鏡頭文件 Beam_Homogenizer.ZMX。示例系統為一個前表面為偶次非球面面型的平凸透鏡。優化變量為曲率、圓錐系數和偶次非球面的系數。系統工作波長為0.623μm（HeNe），玻璃材料為N-BK7。

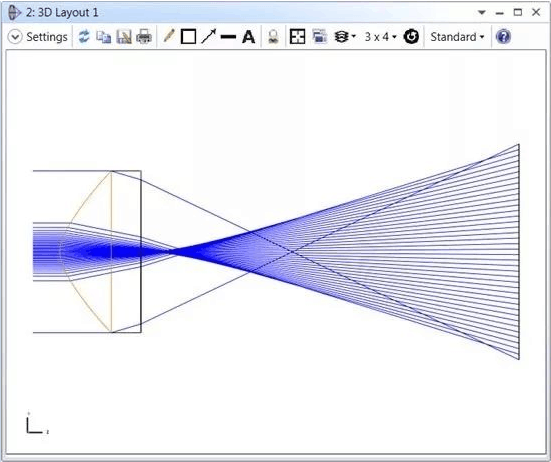

在主菜單中，點擊Macros/Beam Homogenizer。在執行完宏程序后，草圖窗口應如下所示：

需要注意的是，輸入光的切趾為高斯型但輸出光為均勻分布。在像面上每條光線的間隔幾乎是一致的，這說明像面上的輻照度分布應該非常接近理想的平頂分布。

幾何圖像分析

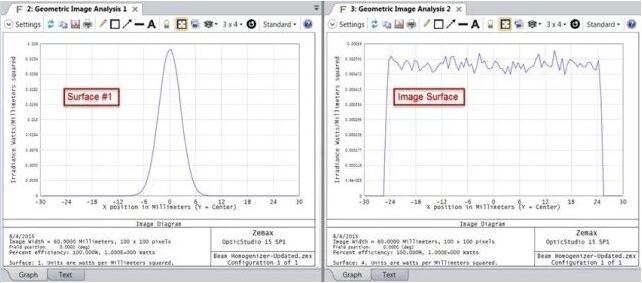

幾何圖像分析（分析-擴展圖像分析-幾何圖像分析）可以提供表面1上的高斯分布和像面上的平頂分布。

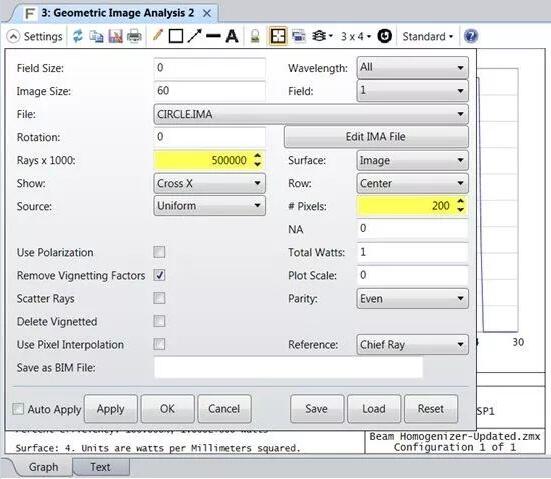

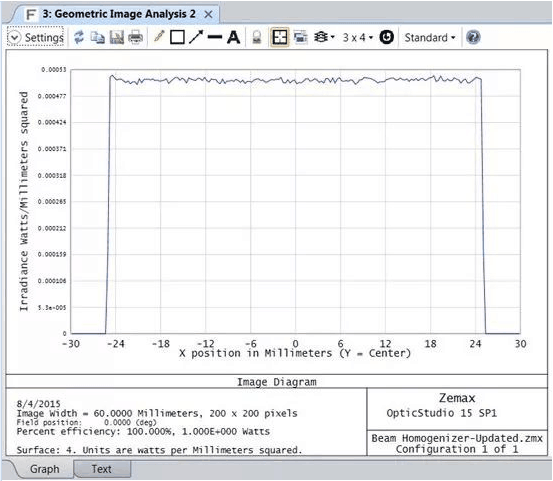

如果我們將在幾何圖像分析的設置中的光線數量提高至500000根并將像素?cái)?shù)量設為200，我們會得到更好信噪比的結果（如下所示）。

如果想要優化其他束腰為W的輸入光和平頂半徑為K的輸出光，你可以在宏程序中更改相應的變量即可。

小結

這篇文章展示了如何使用Zemax OpticStudio的幾何光線追跡來優化一個光束整型器。使用幾何光線可以進行快速的優化，并且其結果顯示像面上的輻照度表現出很好的均一性。
