利用ZPL計算衍射光學元件（DOE）的表面輪廓

介紹

本文ZPL宏可用于計算旋轉對稱Kinoform透鏡表面（OpticStudio中為Binary2面型）的相位以及矢高（Sag）。使用者需在運行宏前輸入半徑（Radius）每隔多長時間重復計算一次，之后宏會計算出每個半徑值對應的矢高并給出相應的衍射區域編號（Zone number）、步長（Step Size）、每個區域所在的位置半徑（Zone Radius）、每個區域內/外半徑矢高（Sag with inner/outer radius）。除此以外，該宏還會計算出每個區域的輪廓頻率（Profile Frequency，單位為waves/mm）作為生產難易的評估參數。

表面矢高的一般形式如下：

其中 C=1/R，R為半徑；K為圓錐系數；ρ為徑向坐標；A2,4,6,8…為非球面系數。λ為波長；N為透鏡折射率；C2,4,6,8…為相位系數。

步長（Step Height）計算公式如下：

衍射光學元件（DOE）表面輪廓如下，單位為弧度:

其中 R 為歸一化半徑。

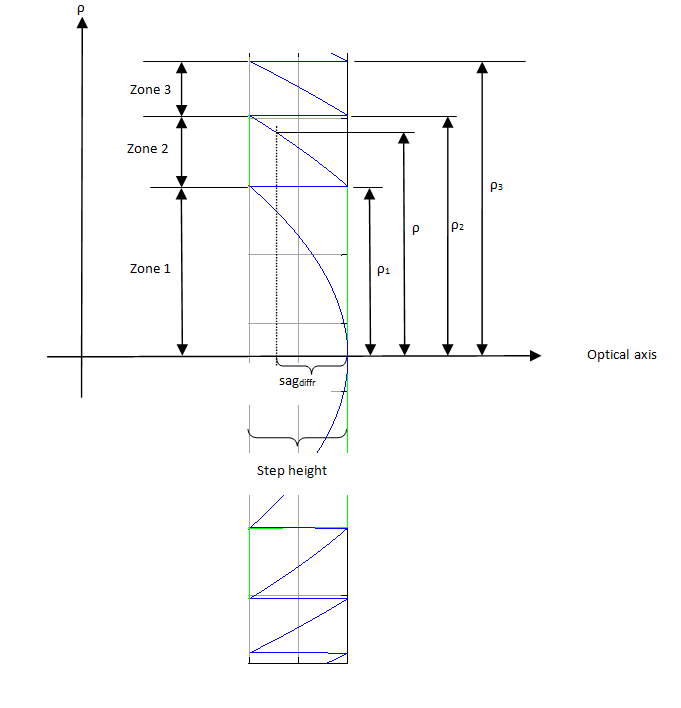

典型的衍射光學元件輪廓如下：

輸入

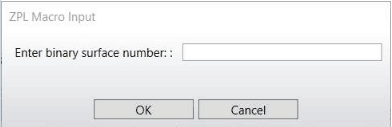

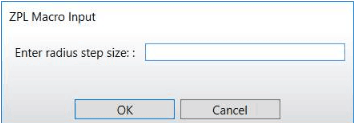

輸入表面編號以及迭代半徑間隔就可以計算出表面矢高。如下圖所示：

輸出

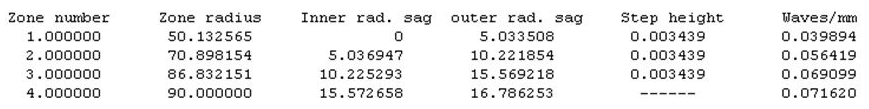

宏會輸出區域編號（Zone number）、步長（Step Size）、每個區域所在的位置半徑（Zone Radius）、每個區域內/外半徑矢高（Sag with inner/outer radius）以及輪廓頻率（Profile Frequency）。具體結果如下：

接著會輸出每個迭代半徑值（根據前面輸入數據計算所得）以及相應的表面輪廓信息。

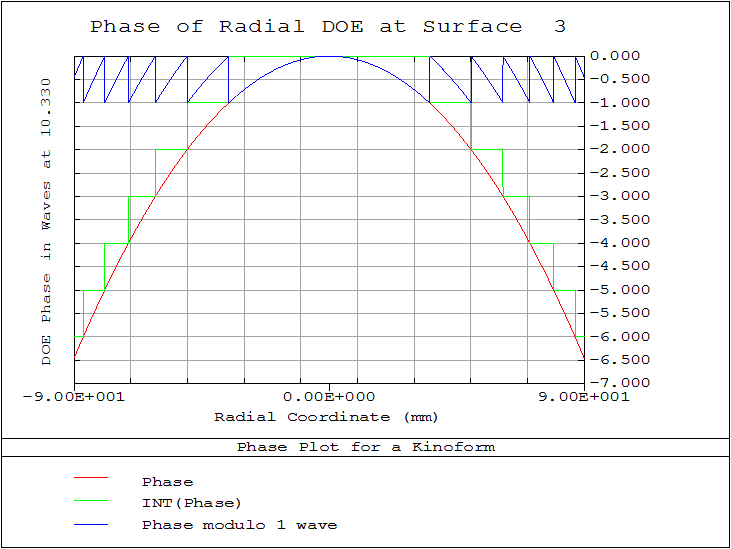

宏會計算出相位、相位整數部分以及Phase modulo 1 Wave結果，如下圖所示：

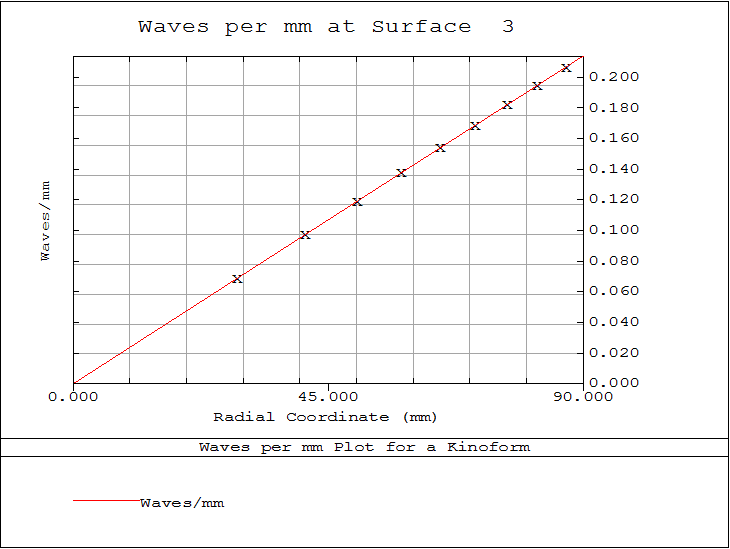

最后還會畫出輪廓頻率圖（單位Waves/mm），圖中描點部分為區域半徑（Zone Radius）:

參考文獻

RIEDL, Max J., “Diamond-turned diffractive optical elements for the infrared: suggestions for specification standardization and manufacturing remarks”, SPIE Vol 2540 / 257
