概述

這篇文章介紹了如何在 OpticStudio 中仿真利用兩片雙折射晶體制作的光學低通濾波器。

介紹

光學低通濾波器 (optical low-pass filter, OLPF) 廣泛應用于高級成像系統中，通常放置在CCD或COMS的前方。主要的功能是過濾影像中特定的空間頻率，避免因為空間頻率跟傳感器取樣頻率過于接近時，因為發生混迭 (Aliasing) 而造成摩爾紋 (Moiré)。

解決這種問題可能的做法有好幾種，目前最為符合量產可行性的常見作法之一就是利用雙折射晶體把光路分裂，透過控制分裂距離，來消除特定的空間頻率。

經過光學低通濾波器處理系統，反應在MTF上的效果就是特定頻率的對比會下降，如同我們使用IR-CUT削去紅色波長一樣，OLPF也可以過濾不希望出現的空間頻率。

建立雙折射晶體

首先我們打開內建范例：

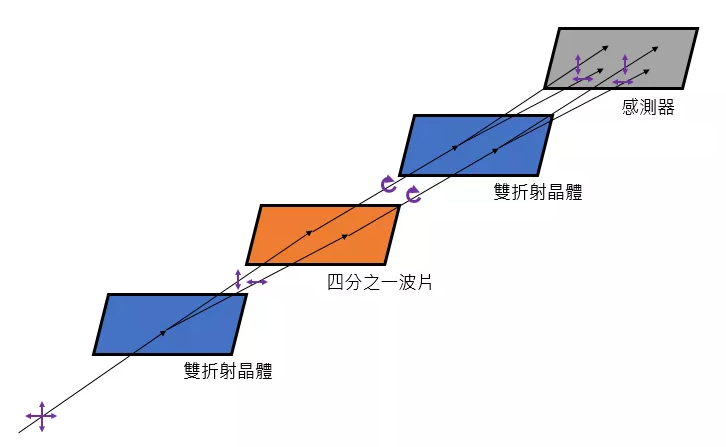

我們將會在像面 (IMAGE) 之前建立光學低通濾波器的結構，示意圖如下：

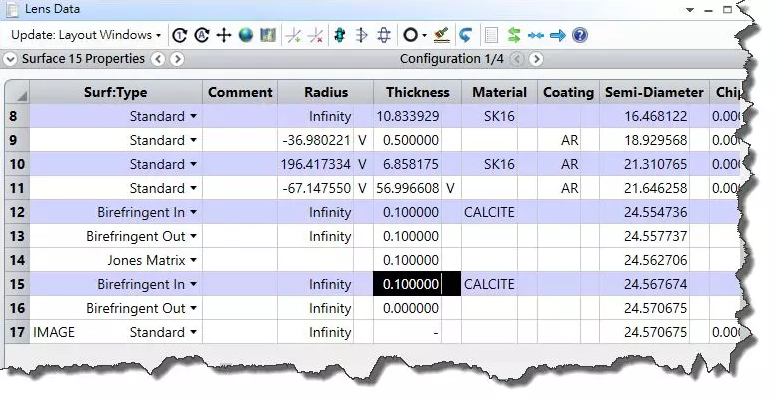

要建立這個結構，我們在鏡頭數據編輯器 (LDE) 中新增五個面，并設定如下：

Surface 12: Birefringent In
Thickness: 0.1
Material: CALCITE
Y-cosine: 1
Z-cosine: 1

Surface 13: Birefringent Out
Thickness: 0.1

Surface 14: Jones Matrix
Thickness: 0.1
A (real, image) = (1, 1)
B (real, image) = (1, -1)
C (real, image) = (1, -1)
D (real, image) = (1, 1)

Surface 15: Birefringent In
Thickness: 0.1
X-cosine: 1
Z-cosine: 1

Surface 16: Birefringent Out
Thickness: 0.1

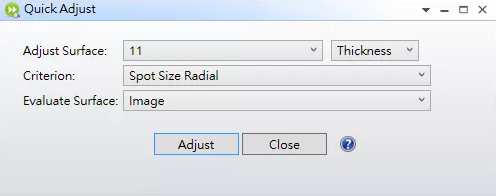

由于在像面之前加上了幾片玻璃，我們需要重新對焦，因此這里打開Quick Adjust，調整透鏡最后一個面的厚度，如下：

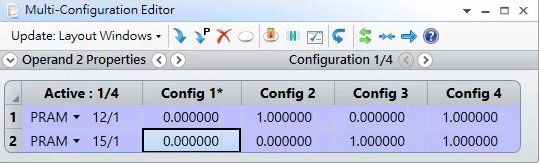

最后打開多重結構編輯器，并設定如下：

由于在序列模式中我們無法讓光線分裂，因此要模擬雙折射分裂，必須使用多重結構 (Multi-Configuration) 來模擬。

每個雙折射晶體都會依據偏振方向分裂為兩個光路，兩個雙折射晶體共會有4個組合，關于雙折射晶體的設定與仿真方式請參考Help文件中對于Birefringent In表面的說明。

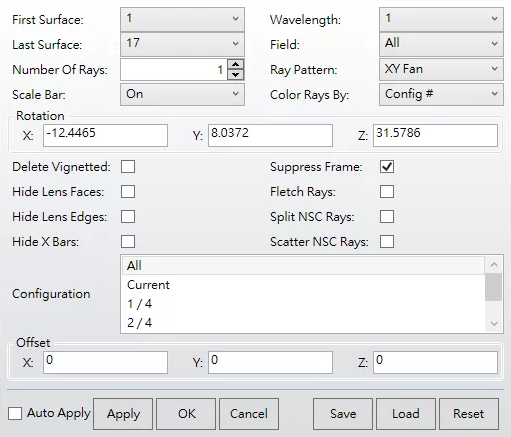

現在讓我們開啟3D Layout來確認看看，設定如下：

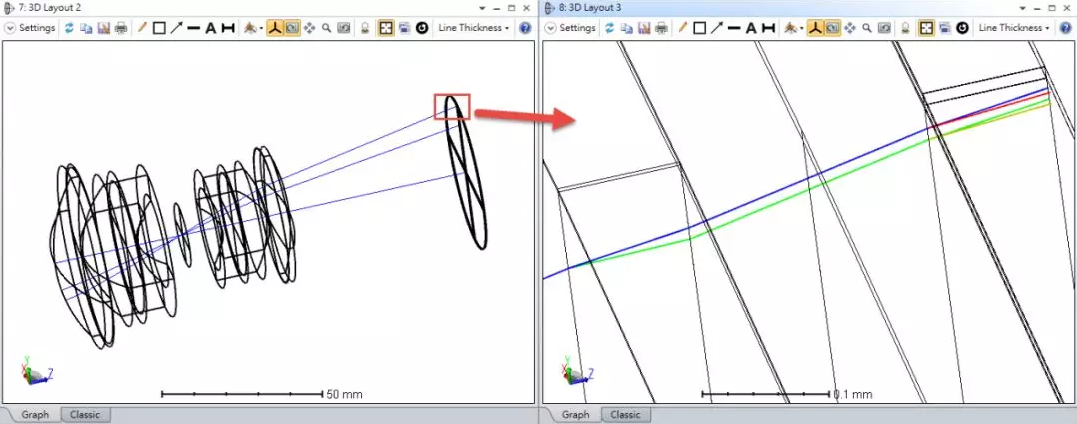

我們只顯示Chief Ray，可以看到光線在最后面分裂時的樣子：

模擬結果

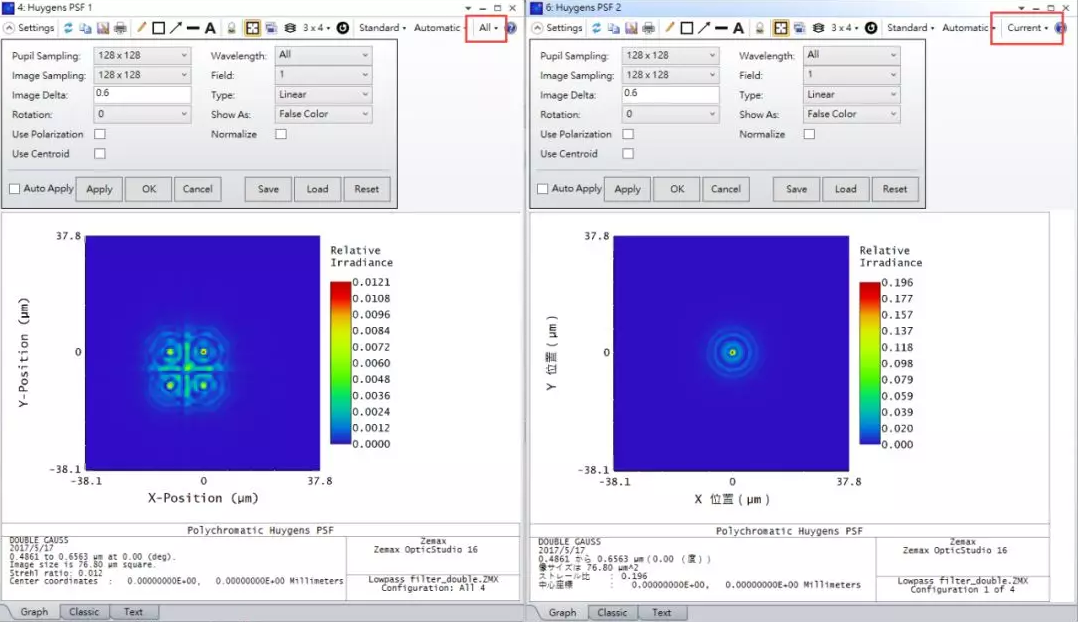

此系統含有多重結構，如果要一次觀看全部的結構共同組成的PSF的話，需要使用Huygens PSF，以下是四個結構與單一結構的比較。

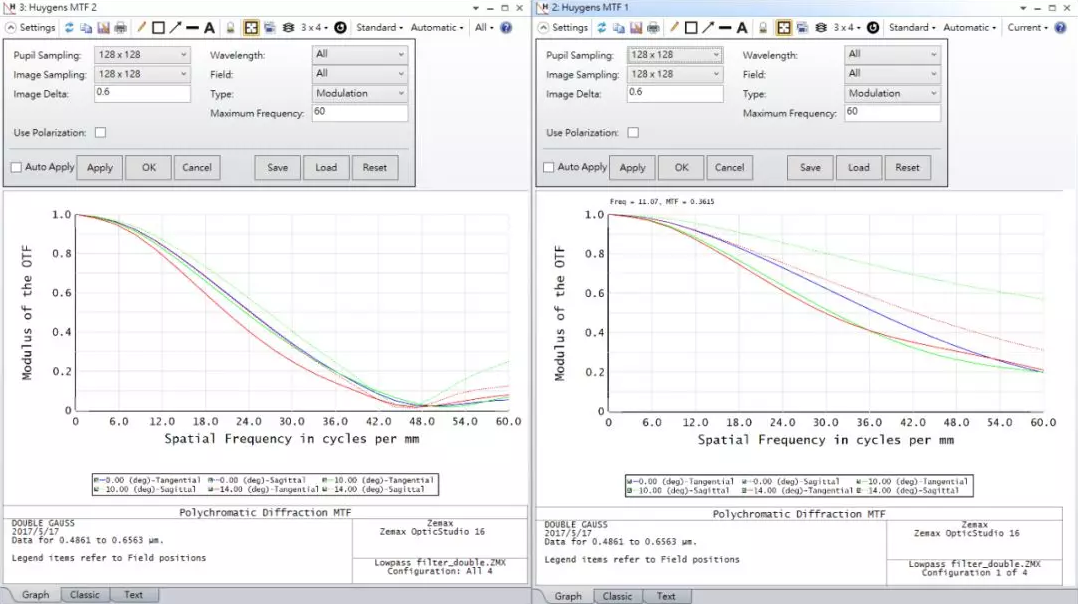

把同樣條件輸入到Huygens MTF后，就可以看到光學低通濾波的效果。

小結

這篇文章介紹了在OpticStudio中仿真利用兩片雙折射晶體制作的光學低通濾波器的詳細步驟。
