如何有效的模擬散射

概要

Zemax OpticStudio中，有兩個用來提升散射模擬效率的工具：Scatter To List以及Importance Sampling。在這篇文章中，我們?cè)敿?xì)討論了這兩個工具，并且以一個雜散光分析為例示范了如何使用Importance Sampling。

如何有效的模擬散射

對于絕大多數光學系統進行散射模擬是非常重要的，尤其在雜散光分析中散射模擬更是關鍵所在。Zemax OpticStudio有很多內建散射模型，這些模型支持使用者輸入任何散射分布。在非序列光線追跡中，需要使用非常多的光線射向模擬物件才能精確而適當?shù)哪M散射分布。特別是當觀察目標相對于散射點占據的立體角很小時，這個問題會更加嚴重。最簡單直接的辦法就是增加入射或是散射的光線數量使更多的光線到達要觀察目標。但是追跡更多光線會需要更多的時間，因此模擬散射就變的非常費時。

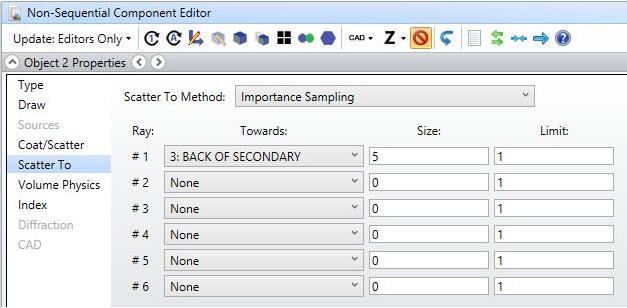

在Zemax OpticStudio中，我們可以使用“Scatter To List”來改進散射模擬效率，此設定強制系統只追跡那些散射到指定物件的光線而忽略其他光線。不過這并不是說光線一定會散射到指定物件上，因此對于大量光線模擬這種方法并不能改善太多。另一個OpticStudio中的“Importance Sampling”設定，則可以大幅地增進散射模擬的效率。這兩個工具都可以在Object Properties的Scatter To標簽中找到。

Importance Sampling原理上與Scatter To List大不相同。如果我們?cè)贗mportance Sampling中加入一個物件，Zemax OpticStudio則會以這個物件為中心畫出一個虛擬的球體，然后所有的散射光將只會往這個球體過去。Zemax OpticStudio還會考慮散射分布，調整這些光線的權重，讓被照物體的散射光通量合理分布，這可以讓信噪比提升。當然，使用者可以自定義目標的虛擬球體的大小，以決定散射光要應用的立體角大小。

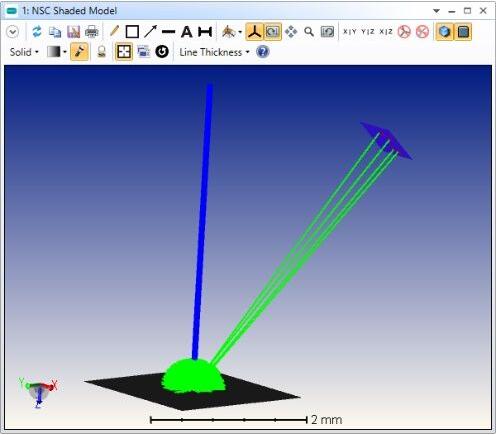

在下面的系統中，一道光束入射到一個Lambertian散射的平面上，可以看到散射光線形成一個半球。即使每條入射光線有多達10條散射光線，還是只有一小部分的散射光才能擊中探測器。

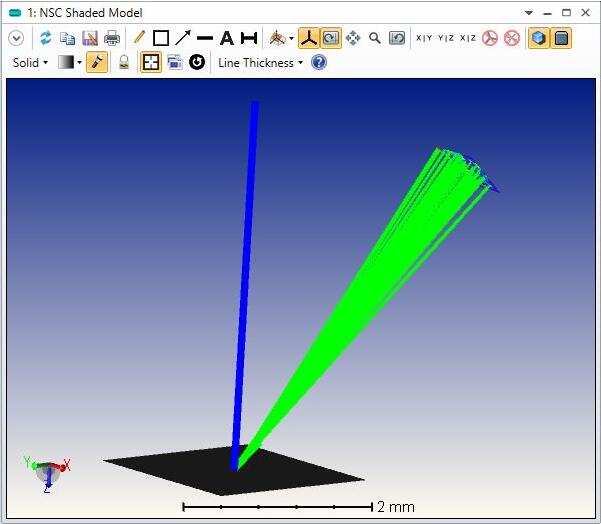

但是如果我們開啟Importance Sampling，如下圖，就會有大量的光線到達探測器。

使用Importance Sampling時有幾個重要的特性須先了解。首先，散射光線的目標并不是物件本身，而是以該物件中心為圓心所形成的一個虛擬球體。此外，這個目標球體應該要比物件本身稍微大，以確保散射光線可以填滿整個物體。

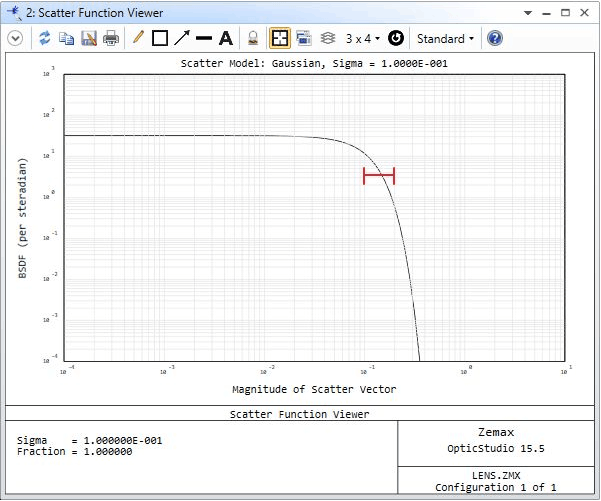

設定目標球體時，有一個Limit參數主要用來確保散射面的BSDF分布在目標立體角中不會劇烈變化。這個參數必須設定，與Zemax OpticStudio分配這些散射光能量的方式有關。就像我們前面提到的，光線的散射方向與BSDF無關，因此這些光線的光通量必須要能適當調整。每個由Importance Sampling設定產生的散射光線都會有相同數量的光通量。Zemax OpticStudio會把立體角內的BSDF平均分配到每一條散射光線。下圖的散射函數圖中，我們?cè)贛agnitude of Scatter Vector區域中標出一個特定區段(垂直的紅線)，并顯示Zemax OpticStudio會如何選取一個概略的BSDF值(水平的紅線)來分配給所有的Importance Sampling散射光線。

如果BSDF在所選立體角內有很明顯的變化，光通量在目標球體上的分布就會不正確。

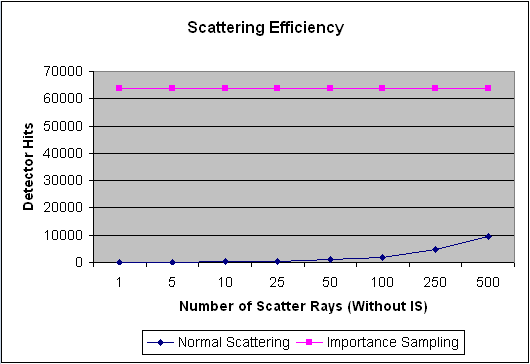

下圖是一般散射與Importance Sampling的比較表。圖表系統中，共有10萬條光線(Analysis Rays)，而散射的目標物體相對于散射點占據0.2球面度的立體角，圖表中縱軸顯示的則是有擊中目標物體的數量。

可以看到開啟Importance Sampling時，擊中探測器的光線數量遠大于一般散射，并僅耗費相當于追蹤一條散射光線的時間。

模擬望遠鏡中的散射光

太空望遠鏡是最常被提到使用雜散光分析的光學系統。原因是目標信號(外太空的星體)通常非常弱，任何雜散光造成的無用信號會掩蓋目標信號。本文范例中，我們將會測量在望遠鏡鏡筒內散射，并且最終擊中探測器的雜散光。

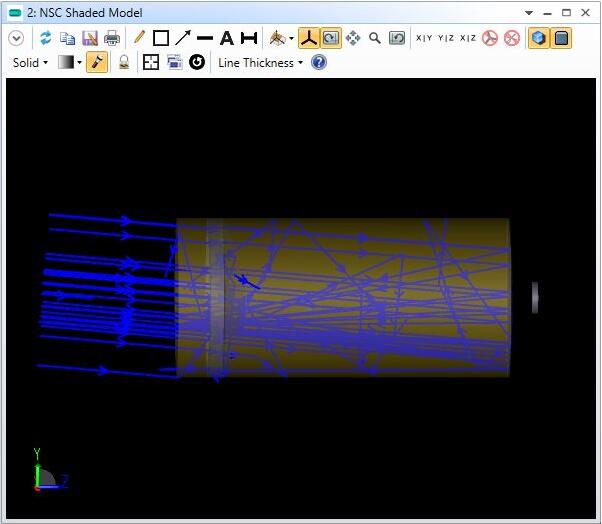

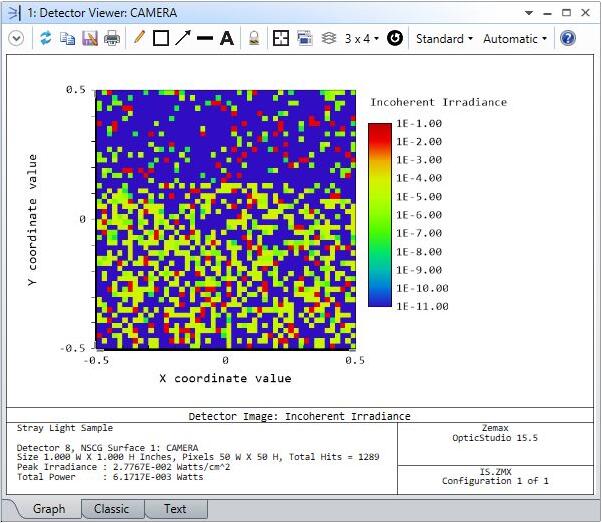

這個系統為Maksutov望遠鏡，內建有一個離軸的光源，用來模擬系統雜光的來源。此光源的光線先進入望遠鏡，然后在鏡筒的表面上反射/散射。請注意：在光學元件的表面上也可能會有一些散射，但我們?yōu)榱搜菔竟δ?，只考慮鏡筒造成的雜散光。我們把望遠鏡筒的內側表面設為L(zhǎng)ambertian散射特性，散射比例為100%。假設這個鏡筒消除了鏡面反射(Specular Reflection)。如果我們執行光線追跡，Detector Viewer就會給出下圖。

探測器顯示大約有4%的光線(0.6%的能量)真正到達探測器上。因此要精準的測量散射光在探測器上的能量，我們會需要盡可能多的光線擊中探測器。

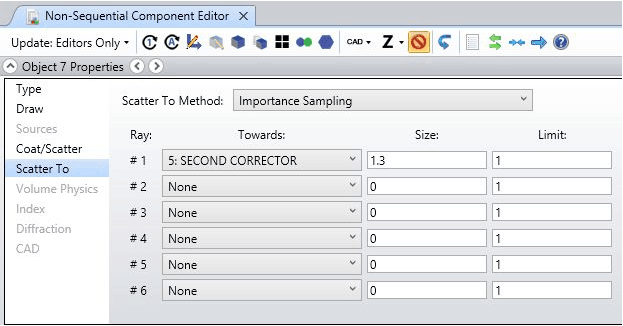

現在我們使用Importance Sampling，在第二個校正鏡上設定一個目標球體；我們無法使用探測器本身，因?yàn)樗](méi)有直接的從任何散射點接收到光線。請注意：Size欄位定義目標球體的半徑。我們故意把這個參數設的比主鏡的孔徑大一點，以確?？梢园剿锌赡軗糁刑綔y(cè)器的路徑。Limit欄位保持預設值。

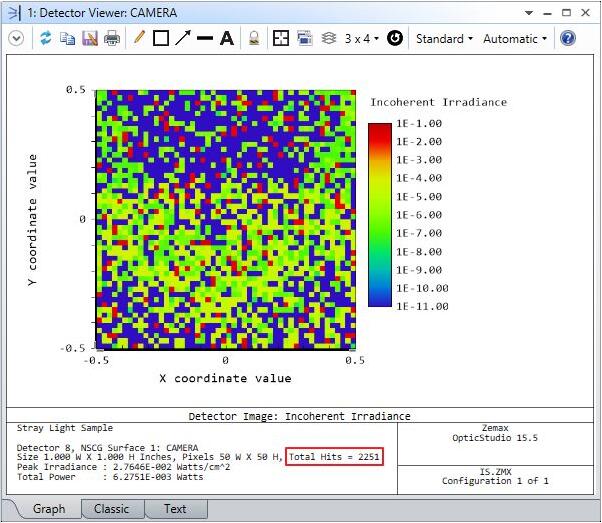

再一次光線追跡后，我們可以看到如下的探測器統計結果。

通過使用Importance Sampling，我們可以讓探測器上的光線提高到約兩倍，并且可以更清楚看到散射的分布狀況。在探測器上的總能量也明顯增加了，這代表之前的取樣光線數不夠。

現在我們測量到達探測器的能量，我們可以決定是否需要進一步的測量分析以消除雜散光。如果信噪比仍然很高，高于我們的需求，我們也許就可以省下在望遠鏡內放置擋板的時間以及成本。如果需要更進一步的降低雜散光信號，我們可能就需要分析如何放置擋板，以讓信噪比符合要求。

總結

Zemax OpticStudio中的Importance Sampling功能增強了散射效率。因其限制讓雜散光永遠只往目標物體射去，就可以讓該物件上能量的信噪比提升。
