概述

這篇文章簡單介紹了莫爾條紋 (Moire Fringing) 的基本原理并講解了如何在OpticStudio非序列模式下模擬莫爾條紋效應。本文首先使用一個基礎系統來展示多像素組成的探測器接收條紋后得到的圖案，該系統將具有條紋圖案的幻燈片 (Slide) 直接投影在探測器上。此外，本文還展示了更復雜且貼近實際情況的系統，在該系統中條紋圖案通過透鏡組成像在探測器上。本文使用的示例系統請從以下鏈接下載：

附件1：

附件2：

介紹

當空間頻率相近的兩組條紋相互疊加時就會出現莫爾條紋。我們可以在許多系統中觀察到莫爾條紋，并且莫爾條紋也經常出現在我們的日常生活中。舉例來說，如果對著您的電腦顯示器照一張像，大多數情況下您會看到照片中的屏幕上出現莫爾條紋。這是由于探測器由許多像素組成，這會導致探測器接收到的圖像呈現出波浪形的低空間頻率的莫爾條紋（黑色或彩色）。這種莫爾條紋的產生是由于屏幕的像素密度、尺寸以及間距與照相機的像素不相等造成的。

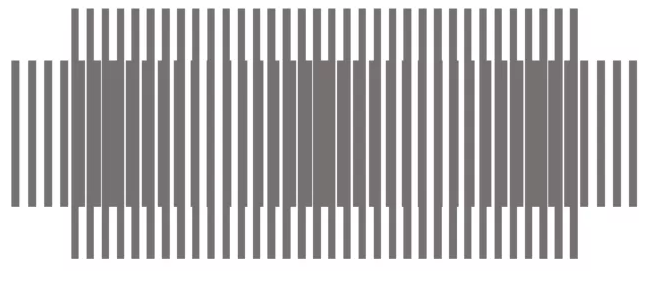

試想這樣一個簡單的例子：現在有兩組空間頻率相近的條紋圖案，如下圖所示。其中短條紋的條紋間距是長條紋的1.25倍。當兩組條紋重合時，我們可以看到一部分短條紋的間隔被長條紋填充，一部分短條紋和長條紋重合。這就形成了正弦形狀的低頻黑白莫爾條紋。

在絕大多數光學設計系統中，莫爾條紋是不被接受的。例如攝影師在攝影時往往需要移動到很遠的距離來避免莫爾條紋效應。此外，現代相機系統中逐漸減小的像素間隔以及圖像防串?dāng)_功能也有助于抑制莫爾條紋效應。

這篇文章介紹了如何在OpticStudio中模擬莫爾條紋。首先，本文介紹了非序列系統中的莫爾條紋；其次，本文給出了模擬這類系統的建模要點，建立透鏡成像系統，并在該系統中演示莫爾條紋效應。

用探測器接收莫爾條紋

使用OpticStudio的非序列模式可以模擬數字成像系統中像素化的探測器產生的莫爾條紋效應。在最基礎的演示系統中，需要設置一個平行光源來照明一個有圖案的幻燈片并使用探測器接收。其中幻燈片上的圖案和探測器的像素共同作用產生莫爾條紋。在本例中，幻燈片的圖案為黑白相間的條紋。舉例來說，這就像是從電視上看節目主持人穿的條紋襯衫，條紋越密則莫爾條紋效應越明顯。

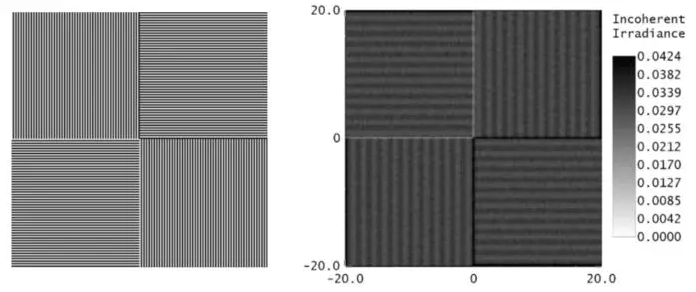

打開示例文件中的Moire_detector_only.zar文件。在該文件系統配置下運行光線追跡，我們可以在探測器查看器上看到莫爾條紋效應。如下圖左側為Grid_Of_Bar的原始位圖圖片，右側為探測器接收到的帶有莫爾條紋效應的位圖圖像。

需要注意的是，雖然探測器接收到的莫爾條紋與原始位圖圖片中條紋方向相同，但是莫爾條紋的空間頻率比原始條紋明顯降低很多。其中，幻燈片中每四分之一部分的圖片包含50對條紋，也就是在整個寬度中包含100組條紋；探測器的像素?cái)?shù)量為125*125個。因此，對于一個40mm*40mm的圖像來說，幻燈片中的條紋間隔為40/100 = 0.4mm，探測器像素的空間頻率為40/125 = 0.32mm。由于條紋間隔比較相近（在兩倍之內），因此我們可以觀測到莫爾條紋。在本例中，莫爾條紋的空間頻率為0.525線對每毫米。如果將幻燈片或探測器傾斜，您將看到更有趣的結果。

在系統中模擬莫爾條紋

接下來，本文會在上一節的基礎上將系統擴展為透鏡成像系統。本文將序列模式下的示例系統導入到當前系統中，使光源光線穿過幻燈片并發生散射。這是一個更貼近實際情況的光學系統，它模擬了光線經過物體散射穿過透鏡系統后成像在探測器上的點對點成像過程。該過程可以在設計過程中模擬系統的莫爾條紋效應。

首先打開雙高斯示例文件，該文件位于Zemax根目錄下Samples -> Sequential -> Image Simulation -> Example 2, Double Gauss Experimental.zmx，將該系統轉換到非序列模式下，使用OpticStudio中的“轉換到非序列 (Convert to NSC)”功能來完成。

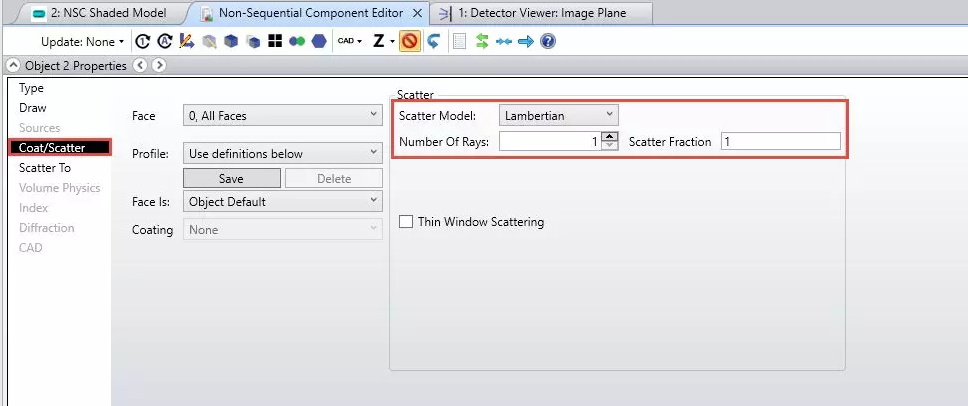

然后，系統數據將顯示在非序列元件編輯器中，并且在物面位置處自動生成一個幻燈片物體。幻燈片物體位于光源和透鏡元件之間。將其散射屬性設置為朗伯 (Lambertian) 散射模型，這會使所有穿過幻燈片的光線發生散射。

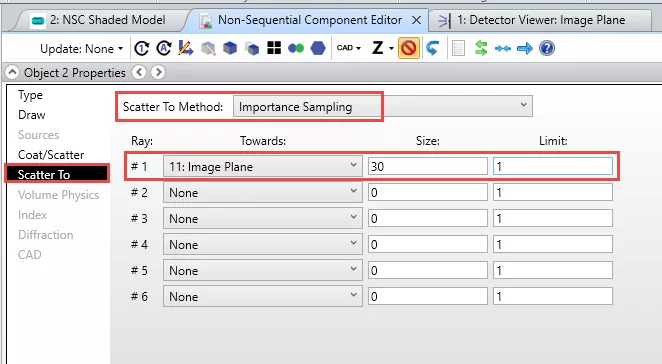

最后，在幻燈片物體屬性的散射路徑模型中設置重點采樣，它會有效增加散射系統中到達探測器的光線數量。有關重點采樣的更多信息請參考我們的往期文章：如何有效的模擬散射。

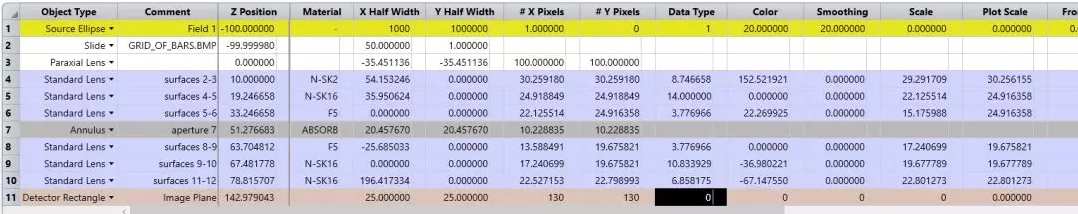

經過這些設置后非序列元件編輯器應如下圖所示（為了顯示方便，一些列被折疊隱藏）：

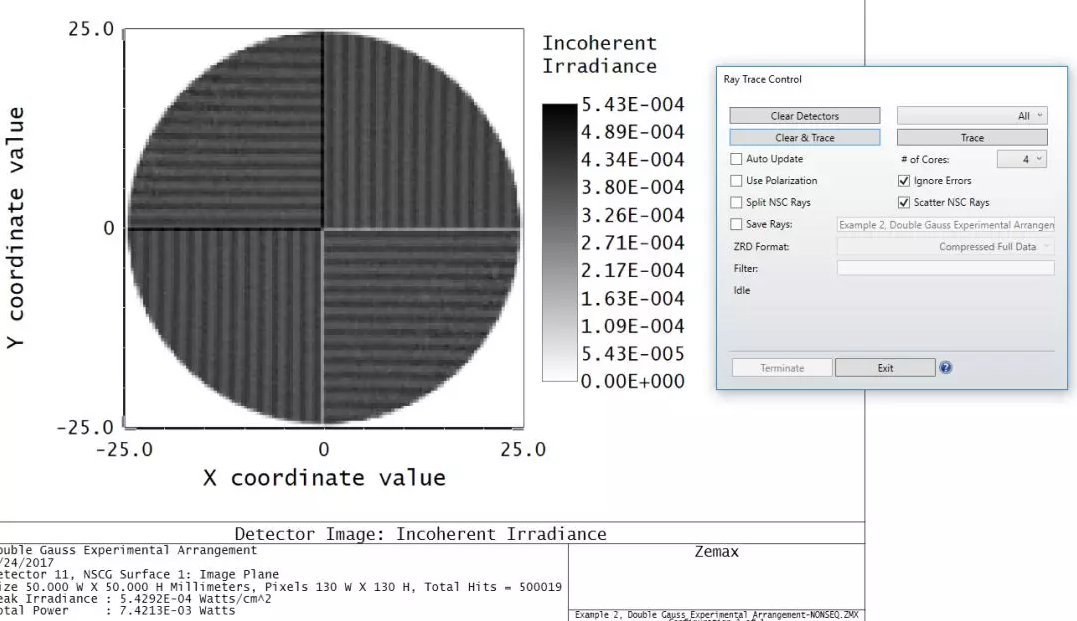

您也可以打開本文附件Moire_Non_Sequential.zar文件查看該系統。最后，在光線追跡時開啟光線追擊控制器中的非序列散射光線 (Scatter NSC Rays)，本文會在探測器查看器中看到如下圖像：

如上圖所示，我們可以看到像面上出現了莫爾條紋。其中幻燈片圖案的空間頻率為100線對每50毫米，探測器為130像素每50毫米，因此低空間頻率的莫爾條紋為39線對像每50毫米。

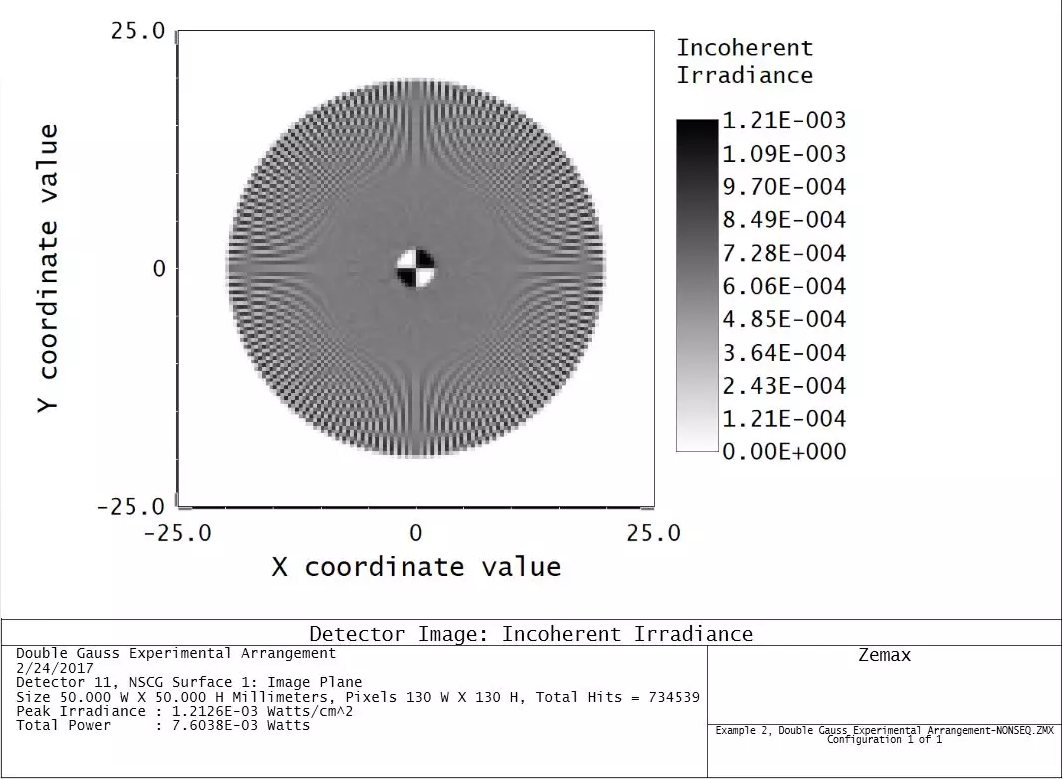

我們可以通過插入不同幻燈片圖案得到不同的莫爾條紋。如下所示，當在相同的系統中插入示例圖片Spoke_1024x953.jpg作為散射物體時，探測器查看器如下圖所示：

由于幻燈片圖案的空間頻率隨半徑的變化而不同，因此幻燈片圖案于探測像素的空間頻率的差并不相同，所產生的莫爾條紋亦不相同。

我們需要注意在本節提供的示例系統中使用了理想的近軸透鏡，使用該透鏡只是為了本例展示方便。對于實際系統來說，理想透鏡需要由前組透鏡代替，前組透鏡用來將幻燈片物體上不同物點發出的發散光準直。我們也可以將物體放置在距離透鏡系統非常遠的位置上，這樣物體上各點發出的散射光相對于透鏡組來說近似于平行光。然而，這樣長距離的設置需要在較小的空間角內追跡數量非常龐大的光線，因此本例中使用理想透鏡進行代替，這也是一個非常有效的近似方案。

小結

總的來說，莫爾條紋會對光學系統產生很重要的影響，我們可以在OpticStudio非序列中對其進行模擬。其他位圖或物體陣列也可以產生摩爾條紋效應。我們可以在該示例系統中更改OpticStudio可設置的任何幻燈片圖案、透鏡系統以及探測器像素尺寸和間距。最后，我們可以使用陣列物體和顏色濾波器模擬在像面探測器上的彩色莫爾條紋效應。
