概述

本文展示了如何創建XMP測量模板，以及如何創建和應用全局規則，Speos的仿真運算結果為*.XMP格式，內部包含光學仿真數據運算的結果信息。打開XMP仿真記過后，可以編輯使用template測量模板文件。通過使用全局規則的XMP測量模板，就可以在不同的項目中重復使用模板的測量項目，從而節省大量時間?？梢岳萌忠?guī)則來創建XMP模板，這些模板可以幫助驗證模擬是否滿足內部或法規要求。

前提條件

第一次創建模板，需要XMP的模擬結果。

創建測量模板

步驟1：認識XMP結果中的測量工具

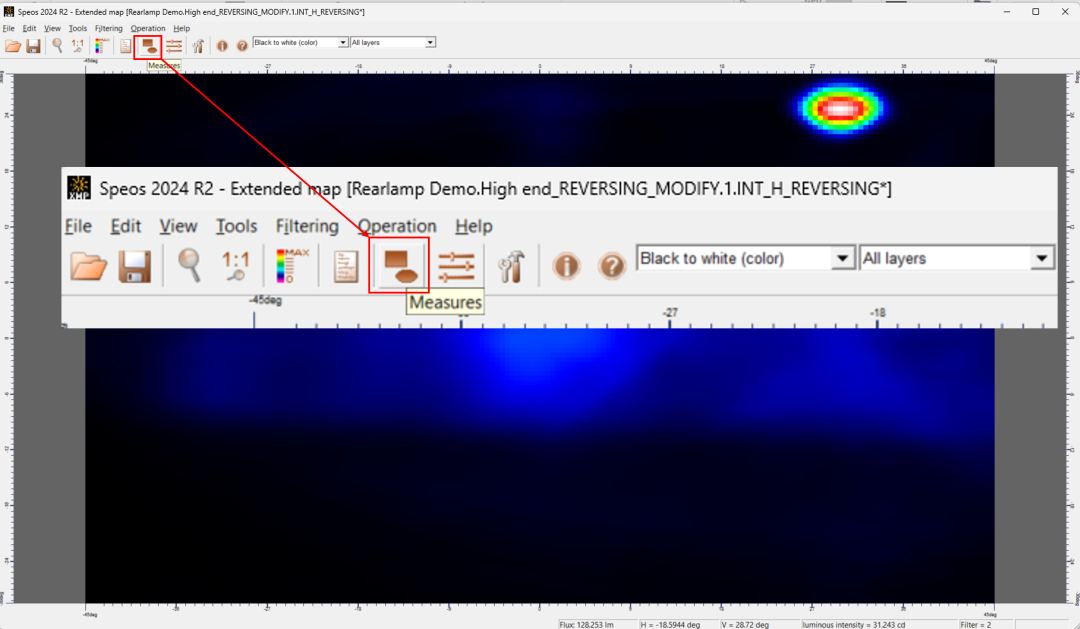

打開仿真創建的XMP結果文件。點擊Measure按鈕。它將打開一個新窗口，可以在其中創建測量?jī)?nèi)容并將其導出為模板。

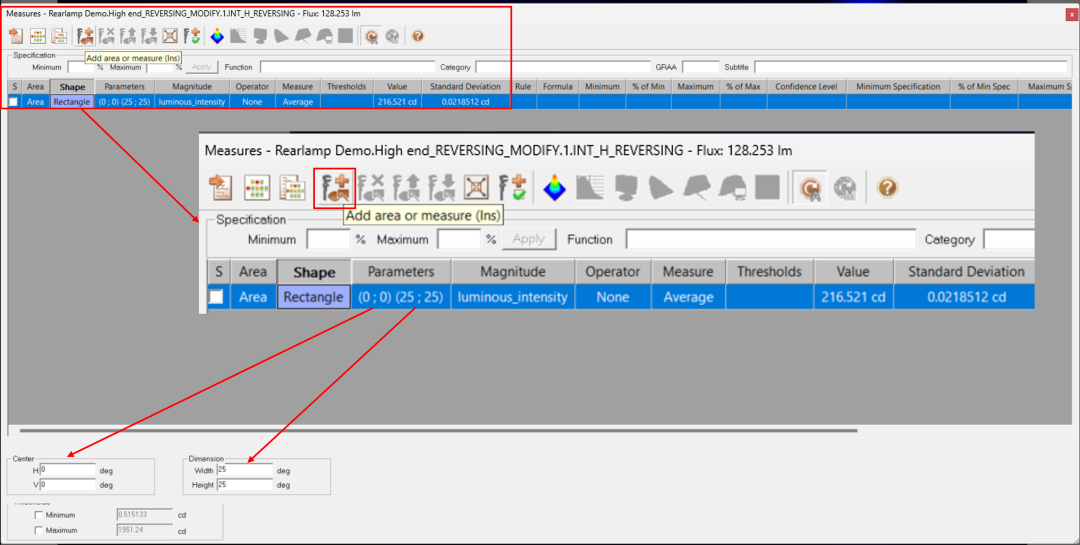

單擊Add area按鈕來創建新的測量行，在測量行下，用戶可以選擇改變區域的形狀，區域的參數（區域中心和區域的整體高度和寬度），以及測量值（最大值，最小值，平均值等）。Threshold列可用于為特定測量設置要考慮的最小或最大閾值。

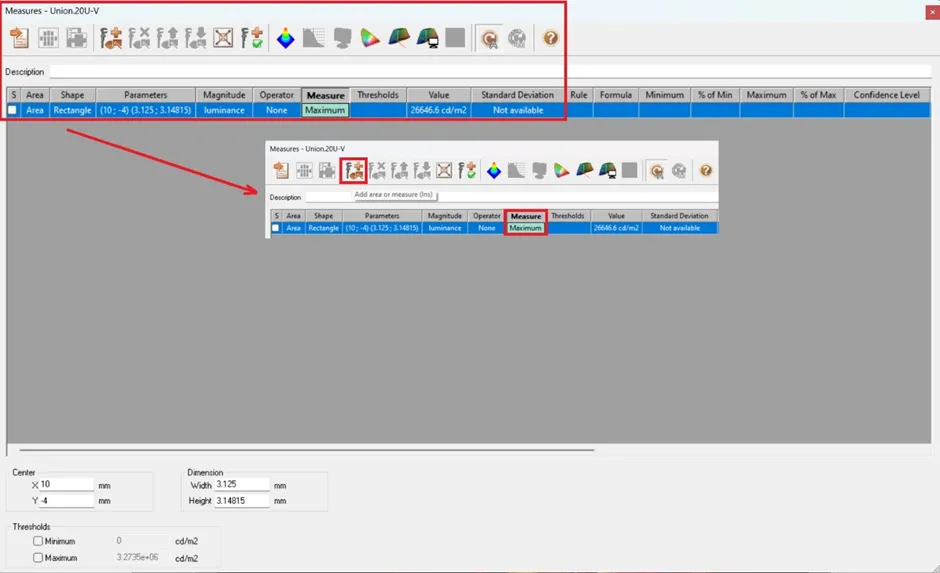

添加新區域測量行：首先單擊“Shape形狀”列，并點擊“add area or measure添加區域或測量”按鈕。

添加同一區新的測量項，首先單擊“measure測量”列并按“add area or measure添加區域或測量”按鈕。

形狀：當選擇形狀時，會出現一個下拉列表，顯示可供選擇進行測量的不同選項，包括使用矩形，圓形，線、點、折線等選項。

測量：當選擇測量時，會出現一個下拉列表，顯示不同的測量選項，如最大值，最小值，平均值，對比度等。

閾值：左下列顯示了最小和最大閾值選項，用戶可以在其中輸入值。

步驟2：全局規則應用

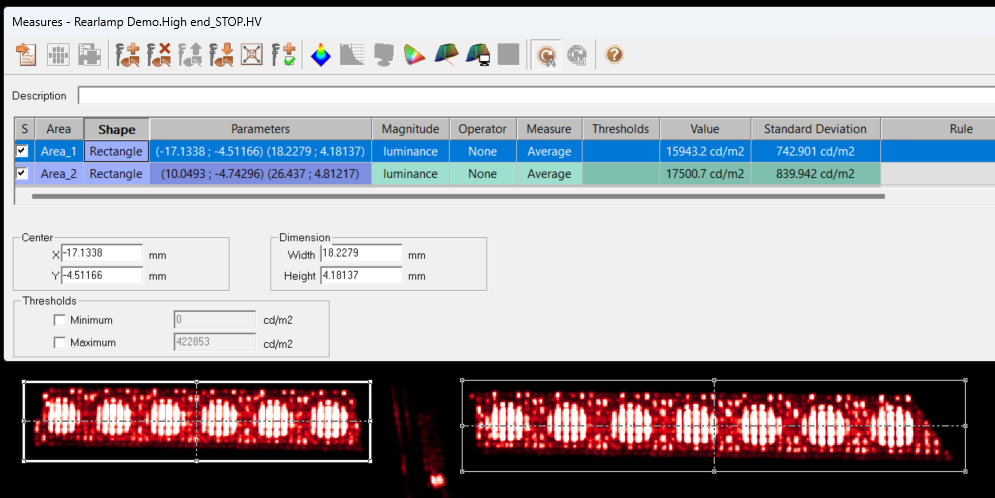

在本例中，創建了兩個區域，它們將用于全局規則。它們分別被重命名為“Area_1”和“Area_2”。

要?jiǎng)?chuàng)建一個全局規則，首先在本例中單擊“Area_1”或者Area_2，然后單擊 為全局規則創建一個新行，不包含任何的內容。

在“Rule”列中，可以指定規則的名稱，例如“加法”，“減法”，“除法”等或者是其他名稱。

在“Formula”列允許指定將用于計算的公式。計算值將反映在“Rule”列中。請注意，“Rule”一欄的名稱不允許使用空格或點。

為了寫公式，必須遵循特定的格式。將變量拉入公式的標準做法是’Area_Name.Magnitude_type.Measure_type ’或‘ Area_Name.Measure_type ’。

在本例中，變量名將是Area_1.luminance.Average‘或’ Area_1.Average，和Area_2.luminance.Average‘或’ Area_2.Average。其中 ‘ Area_1 ’和‘ Area_2 ’是用戶給出的區域名，Magnitude是亮度luminance，Measure是平均值A(chǔ)verage。

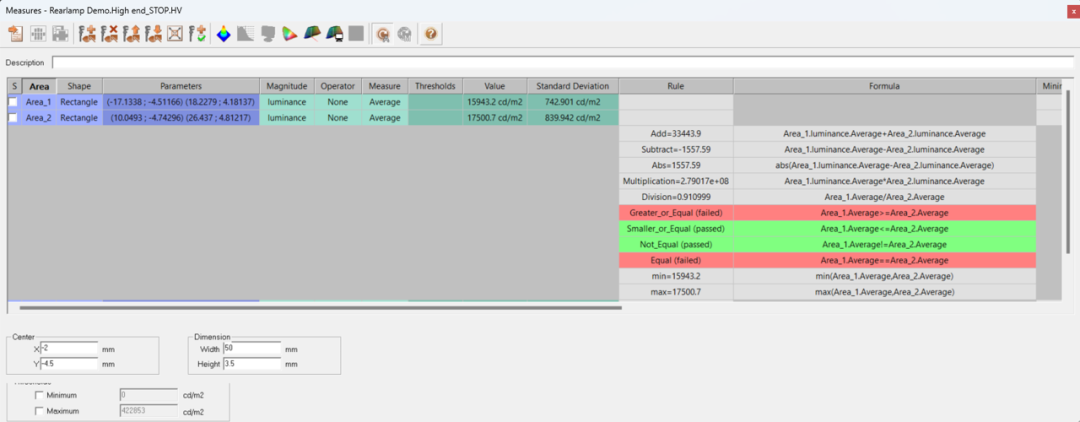

通過使用上述定義的變量，創建了以下加、減、絕對、乘、除等規則，分別展示在formula內容中。

編輯運算定義后，會在Rule顯示有通過/不通過標準，將根據公式的結果分別以綠色/紅色突出顯示行。

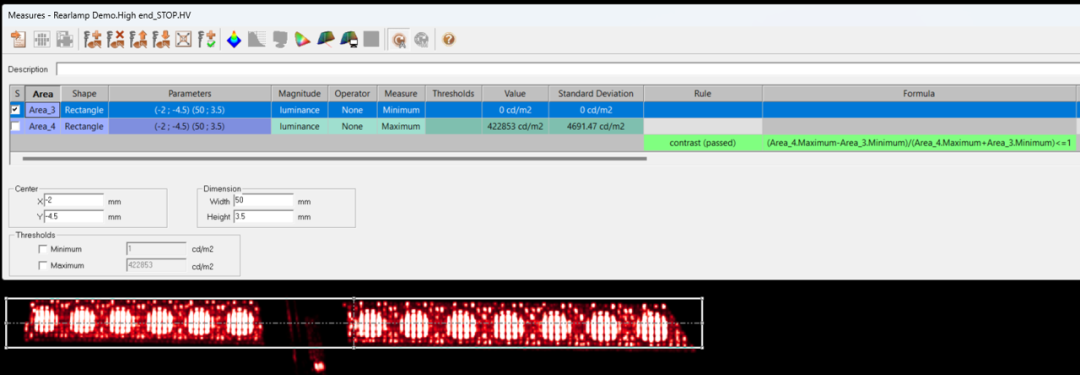

通過將變量與操作數結合并指定目標，可以創建更復雜的公式。在這個例子中，如果同一區域的最小值和最大值，或者是不同區域的最小值和最大值，都可以使用公式Contrast = (max-min)/(max+min)計算對比度值，該值應小于或等于1。

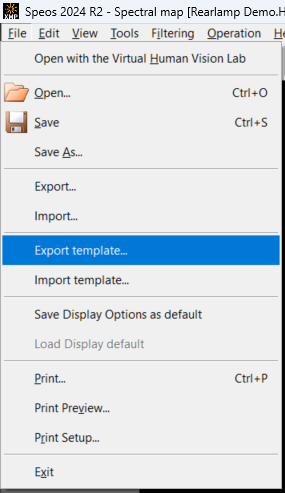

一旦得到可以評估的公式內容，可以轉到File -> Export template…以便于其他項目使用，或?qū)⑵淝度朐瓉?lái)的Speos傳感器。

步驟3：使用測量模板

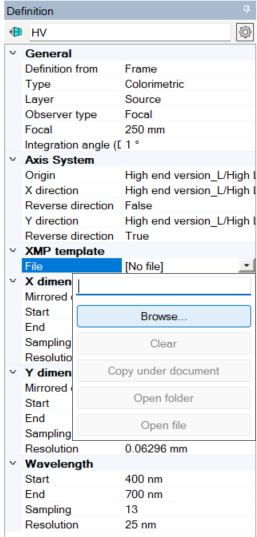

使用模板只需雙擊傳感器進入傳感器定義，點擊XMP Template -> File ->瀏覽，選擇步驟2導出的模板。重新運行模擬，打開結果（XMP）文件并轉到Measure，將看到模板自動應用于XMP，并運行規則以根據結果顯示通過/失敗。

補充說明

Speos有多種探測器Intensity，Radiance，Irradiance，不同的探測器導出的模板只能應用于相應的探測器類型。
