概述

這篇文章介紹了什么是光瞳偏移 (Pupil Shift) 以及“自動計算光瞳偏移 (Automatic Calculation of Pupil Shifts)”功能是如何進行計算的。本文使用的附件請從以下鏈接中下載：

什么是光瞳偏移

光線瞄準算法是一個非常強大的功能，它可以在系統存在較大光瞳像差或光瞳存在傾斜/偏心時正確的瞄準光線以確定光瞳位置。但是該算法需要首先找到一條到達光瞳表面的光線，再根據這條光線進行迭代，來找到正確的光瞳坐標。在默認情況下，算法將首先嘗試計算近軸入瞳下的中心光線。如果這條光線沒有到達光瞳面，則算法將圍繞近軸入瞳嘗試計算不同方向的光線。然而，對于光瞳像差特別大或光瞳嚴重傾斜/偏心的系統來說，如果算法沒有找到任何光線可以到達光瞳面，則算法將無法確定物空間坐標。在這種情況下，OpticStudio會提示如下錯誤信息：

當光線瞄準功能由于此原因而失敗時（這種情況較少出現），我們需要幫助給迭代算法輸入一個更合適的初始解。您可以在系統設置 > 光線瞄準菜單中的光瞳偏移（需要在未勾選“自動計算光瞳偏移 (Automatically Calculate Pupil Shift)”的情況下進行設置）中輸入預估坐標偏移量，其中該偏移量參考于近軸入瞳中心點坐標（默認情況）。該參數只需確認大致范圍即可，并且只有在算法無法確認光瞳面時才需要進一步提高精度。一旦OpticStudio成功追跡了一根到達光瞳面的光線，則算法在接下來的迭代計算中無需其他幫助。

當開啟光線瞄準功能時，系統將默認勾選“自動計算光瞳偏移”。OpticStudio會自動計算近軸入瞳面與光瞳的差，并提供給光線瞄準算法一個合適的初始解。本文接下來給出的示例將展示如何手動計算光瞳偏移。在OpticStudio中，自動計算的過程與下例使用的計算原理是相同的。

手動計算光瞳偏移

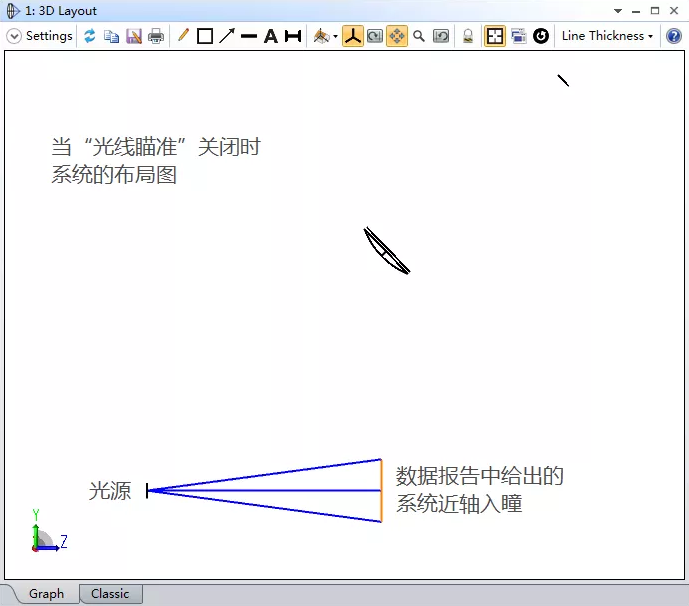

下面我們將展示如何手動計算光瞳偏移。打開本文提供的示例文件，初始系統的布局圖如下所示：

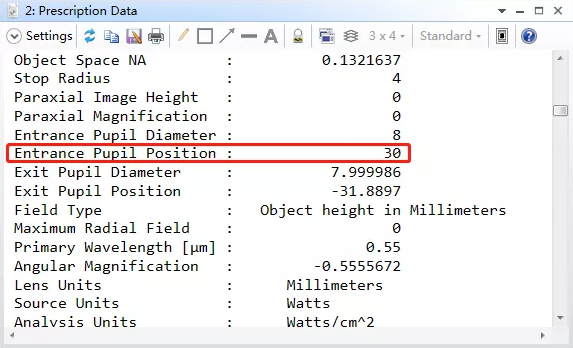

當未開啟“光線瞄準”功能時，我們可以看到數據報告 (Prescription Data) 中給出的系統近軸入瞳的Z軸位置。其中該參數為相對于當前系統的表面1的距離：

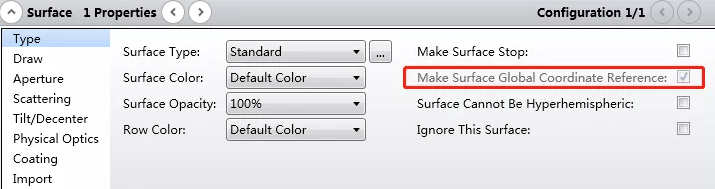

在當前示例系統中，表面1也是系統的全局坐標參考面 (Global Coordinate reference Surface)，因此3D布局圖中的坐標參數都是相對于表面1的，這和數據報告中入瞳位置的參考點是相同的。您可以在對應表面的表面屬性 (Surface Properties) > 類別 (Type) 中設置全局坐標參考：

在3D布局圖中將視圖調整至Y-Z平面并開啟窗口光標 (Active Cursor)，移動光標至物體并讀取物體表面頂點的坐標。我們將根據這個坐標追跡一根實際光線至物體表面頂點（或附近的位置）。目前為止，我們不需要考慮坐標讀取精度的問題。

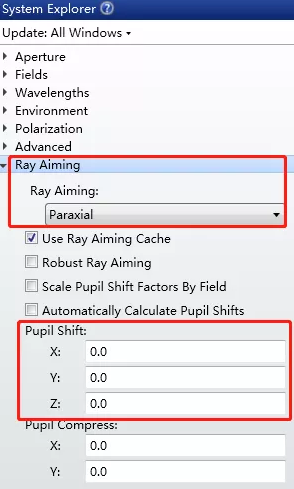

將3D視圖調整至X-Z平面，使用相同的方法使用窗口光標讀取表面頂點的X軸坐標。設置完成后，將光線瞄準設置為“實際 (Real)”并取消勾選“自動計算光瞳偏移”選項。將光標測量的坐標值輸入到光瞳偏移數據欄中。在本例中偏移參數為：X=0；Y=+30；Z=29.93-30（該結果與0接近，因此Z=0）。

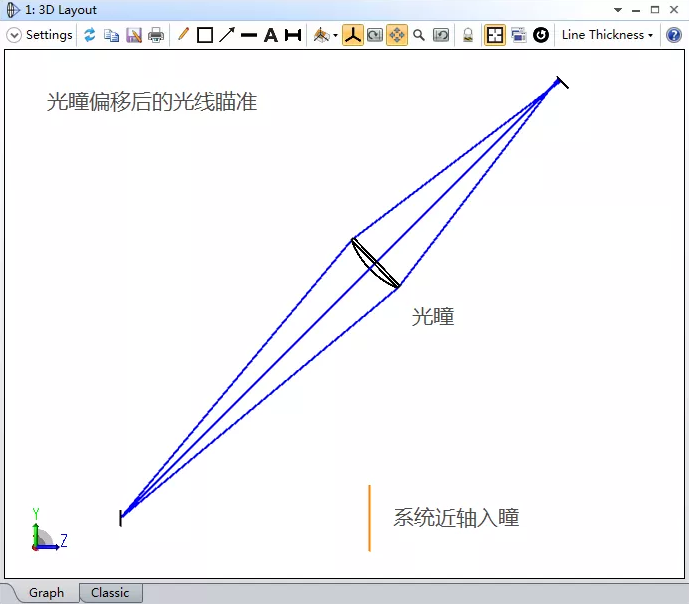

需要注意的是，如果您在不設置任何光瞳偏移的情況下使用光線瞄準，則系統將提示如前文所示 “無法確定物空間坐標”的錯誤信息。當完成光瞳偏移的輸入后，光線瞄準算法將正確的定位光瞳的位置并追跡所需的光線以充滿光瞳。

自動計算光瞳偏移

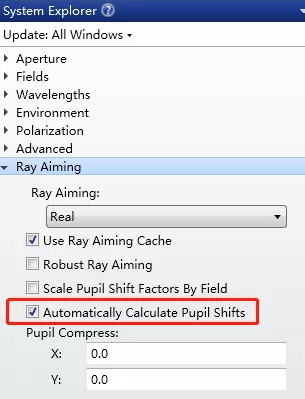

在上一節中給出的例子只是用來說明光瞳偏移是如何計算的。在OpticStudio中的“自動計算光瞳偏移”選項將自動完成這一計算，并且系統在開啟近軸或?qū)嶋H光線瞄準時會默認勾選該功能。因此，光瞳偏移的XYZ坐標輸入欄在勾“自動計算光瞳偏移”時會被隱藏。

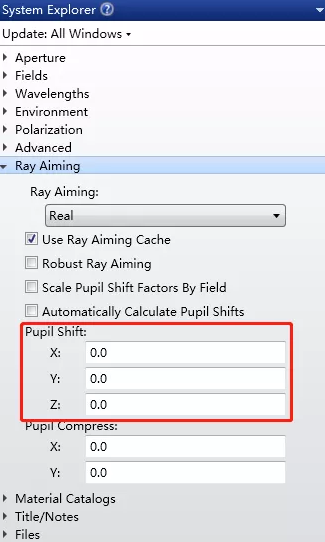

然而當取消勾選“自動計算光瞳偏移”時，系統將彈出XYZ軸光瞳偏移坐標的輸入欄。

小結

這篇文章簡單介紹了開啟光線瞄準時系統是如何計算光瞳偏移的。光線瞄準是一個非常強大的功能，在絕大多數情況下它可以在沒有用戶干預的情況下計算出存在光瞳像差或傾斜/偏移光瞳的光瞳位置。當開啟光線瞄準功能時，系統默認使用“自動計算光瞳偏移”功能。您也可以手動輸入光線瞄準迭代算法的初始參數。
