通常在設計光學系統時，即便沒有詳細的處方數據（比如曲率半徑、鏡片參數等），也需要對其進行表示。本文將介紹如何利用 Zernike 系數來描述光學系統的波前像差，進而在無法使用 Zemax 黑匣子表面文件時，生成一個雖簡單卻準確的光學系統表示。如果您依賴于使用光學系統測量的實驗數據，但卻無法得到該光學系統對應的處方數據，那么通常就會出現上述所提及的情況。

介紹

在某些情況下，需要對光學子系統進行表示，而無需詳細掌握其處方參數。針對一階光學計算，采用近軸透鏡模型便已足夠；然而，當涉及波前像差分析時，可借助 Zernike 相位系數構建光學系統所產生波前的精確數學模型。

OpticStudio 具備完善的黑盒功能特性，從功能適配性角度而言，建議將其用于當前任務需求。不過，若無法提供 Zemax 黑匣子文件，可參考并執行以下操作流程。

Zernike 相位數據

如果您想在不透露處方數據的情況下將像差數據分發給客戶，則可以由 OpticStudio 生成這些 Zernike 相位系數，或者如果您正在測量沒有處方數據的鏡頭，則可以通過干涉儀生成。根據您的干涉儀軟件，您可能已經擁有OpticStudio Zernike 格式的數據，網格相位數據或.INT文件。OpticStudio可以處理所有這些，但在本文中，我們將僅使用Zernike數據。

Zernike 相位數據表示光學系統在特定場和特定波長下性能的測量。因為有關玻璃、曲率半徑、非球面系數等的信息。不是 Zernike 數據的一部分，無法將 Zernike 數據縮放到不同的場或波長。因此，對于要模擬性能的每個（場、波長）對，您將需要一組 Zernike 相位數據。這些可以通過為每個（場，波長）組合提供一個單獨的文件或（更有可能）為每個（場，波長）對提供單獨的配置來輸入OpticStudio。

有一項關鍵例外情景：當被建模的系統是全反射系統時，可以使用 Zernike 標準 SAG 表面來模擬給定場點的所有波長下的性能。后續一期內容將針對該特殊應用場景展開詳細剖析與闡述。

起始設計

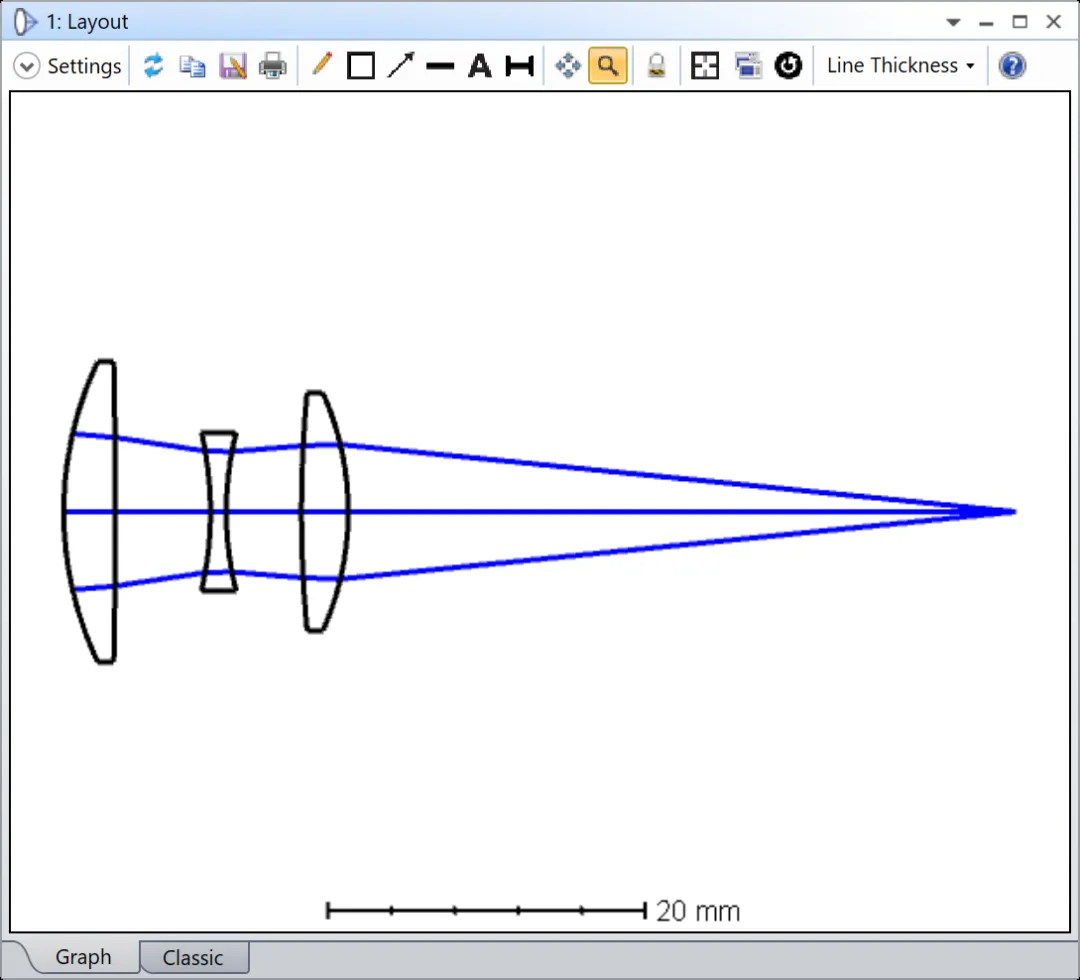

本文中使用的所有示例文件都包含在一個 zip 文件中，可以聯系工作人員獲取附件。我們將要看的第一個文件是“Cooke one field，one wavelength.zmx”，它基于 OpticStudio 分發的 Cooke 三元組示例文件。顧名思義，此文件基于單個（場，波長）對。

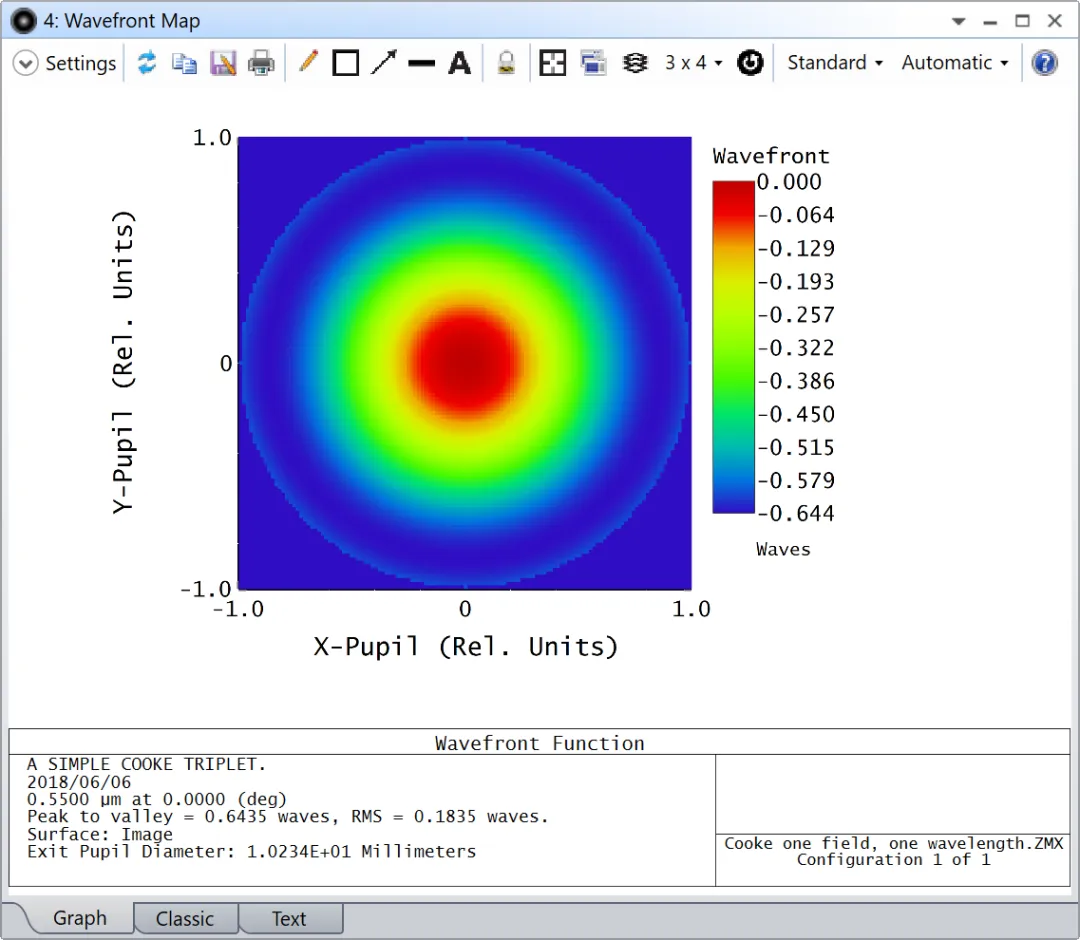

它的波前看起來像這樣：

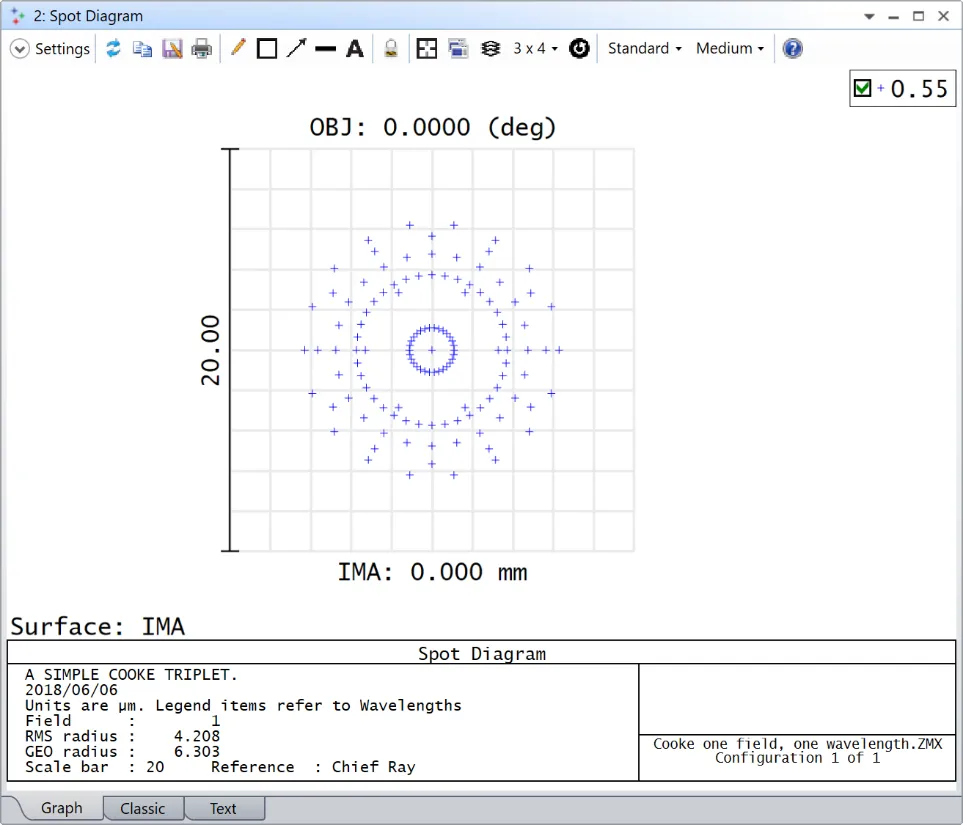

它的光斑大小是這樣的：

現在，Zernike 系數是描述光學系統產生的波前誤差的緊湊方法。為了產生“黑匣子”模型，我們必須首先生成具有相同一階特性的近軸光學系統，然后用 Zernike 數據像差該近軸系統產生的波前。

我們需要的關鍵近軸數據是出口瞳孔位置和出口瞳孔直徑。所有波前數據都是在出射瞳孔中測量的，因此我們的黑匣子系統必須具有相同的瞳孔數據。對于此文件，瞳孔數據如下所示：

· 出口瞳孔直徑 = 10.2337 mm

· 出口瞳孔位置 = -50.9613 mm

近軸當量

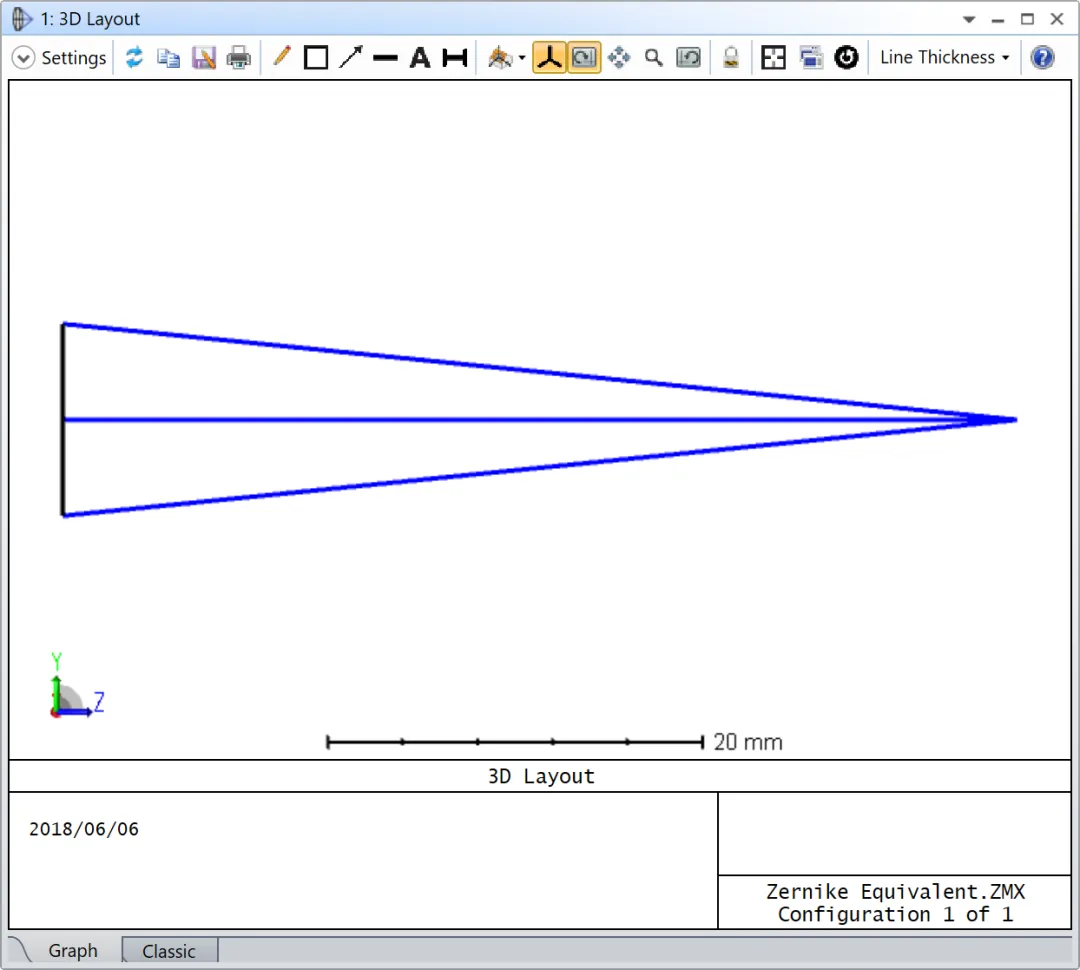

打開文件“Paraxis Equivalent.zmx”。它模擬了相同的系統，只有一個近軸透鏡表面：

請注意以下幾點：

1.它使用與原始設計相同的場和波長。

2.其入射瞳孔直徑設置為與原始系統的出射瞳孔直徑相同的值。在此文件中，入射瞳孔、停止曲面和出射瞳孔都位于同一位置。

3.近軸透鏡的焦距和到圖像表面的厚度均設置為等于原始文件的-1*出瞳位置。-1因子是因為EXPP是從圖像到瞳孔測量的，但表面厚度是從瞳孔到圖像的距離，因此需要改變符號。

4.系統具有與原始系統相同的一階屬性。

該系統的出瞳與原始系統的出瞳大小完全相同，位置相同。為了在近軸透鏡輸出上添加像差，我們在近軸透鏡之后使用 Zernike 標準相位表面。我們的目標是獲取原始透鏡的 Zernike 系數，并將它們添加到近軸等效透鏡的 Zernike 表面上。

在鏡頭之間復制 Zernike 數據

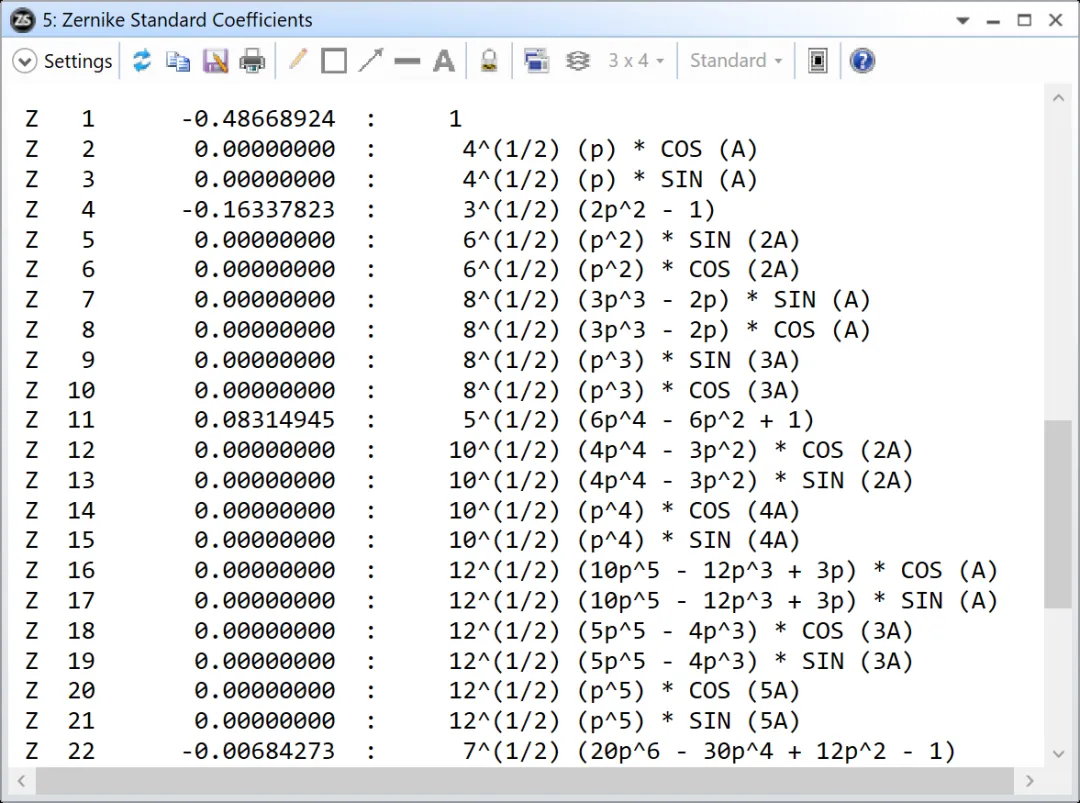

返回“Cooke One Field One Wavelength.zmx”文件，然后單擊“分析...波前...Zernike 標準系數”。OpticStudio 計算系統的波前，然后擬合一系列 Zernike 多項式。

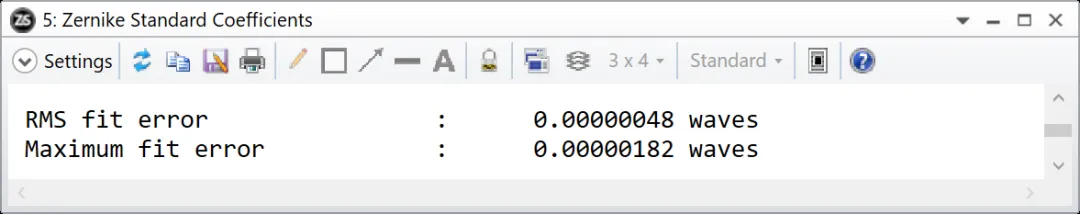

波前的采樣和 Zernike 項的數量都可以由用戶通過“設置”對話框定義。確定波前是否充分采樣或 Zernike 項數量的關鍵參數是RMS擬合誤差和最大擬合誤差。此設計使用采樣和項數的默認參數，可提供

這意味著，當我們從 Zernike 系數重建的波前中減去實際波前時，誤差約為波的百萬分之一。這已經足夠接近了！但是，一般來說，您可能需要調整波前采樣和最大 Zernike 項才能達到可接受的擬合。

我們現在需要將 Zernike 系數數據從這個設計轉移到近軸等效設計中。這可以通過打印出 Zernike 數據并重新鍵入來完成，但這很繁瑣。對于宏來說，這是一個很好的工作。

以下名為 Zernike Readout.zpl 的宏（也包含在本文的附件中），從此鏡頭獲取Zernike數據，并將其以Tools...在額外數據編輯器上導入數據可以讀取。它經歷的步驟如下：

首先，它定義了它需要的所有變量（L1-19）。

        ! This macro writes out the Zernike standard coefficients
        ! of a lens file in a format that can be directly imported
        ! into the Extra data Parameters of a  Zernike Standard Phase surface
        ! First define the variables we need
        ! Enter whatever values are appropriate
        ! Use INPUT statements if you prefer
        max_order = 37 # can be up to 231
        sampling = 2 #sampling is 1 for 32x32, 2 for 64x64 etc
        field = 1
        wavelength = 1
        zerntype = 1 # Get standard, not fringe or Annular coefficients
        epsilon = 0 # only used for Annular Zernike coefficients
        reference = 0 # reference to the chief ray
        vector = 1 # use the built-in VEC1 array to store the data
        output$ = "zernike.dat"
        path$ = $PATHNAME() # save the data in the same location as the file we are using
        file$ = path$ + "\" + output$
        PRINT "Writing data to ", file$


（請注意，采樣和最大 Zernike 項應設置為您用于上述 Zernike 分析的值。然后，宏將獲取Exit Pupil Diameter和Zernike-data（L21-27）：

        ! Then get the Exit Pupil Diameter. Use VEC1 to store the data
        GETSYSTEMDATA 1
        EXPD = VEC1(13) # see the manual for the data structure
        normalization_radius = EXPD/2

        ! Then get the Zernike coefficients up to the maximum required order
        GETZERNIKE max_order, wavelength, field, sampling, vector, zerntype, epsilon, reference


請注意，Zernike 曲面的規格化半徑是“Exit Pupil Diameter”的一半。然后，宏將數據打印到 Zernike 標準相位表面讀取正確格式的DAT文件（L29-43）：

        ! Then write them out to file in the format needed for the Import Tool
        OUTPUT file$
        FORMAT 1 INT
        PRINT max_order
        FORMAT 9.8
        PRINT normalization_radius
        FOR order = 1, max_order, 1
            z_term = order + 8 # offset to the correct location in the data structure, see manual!
            PRINT VEC1(z_term)
        NEXT order
        OUTPUT SCREEN

        ! End
        PRINT "Program End"
        END

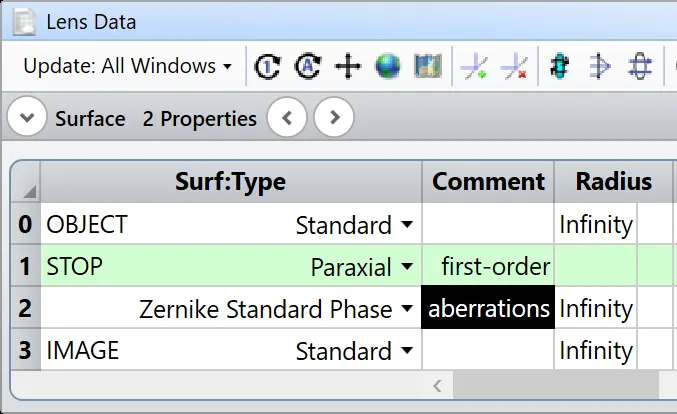

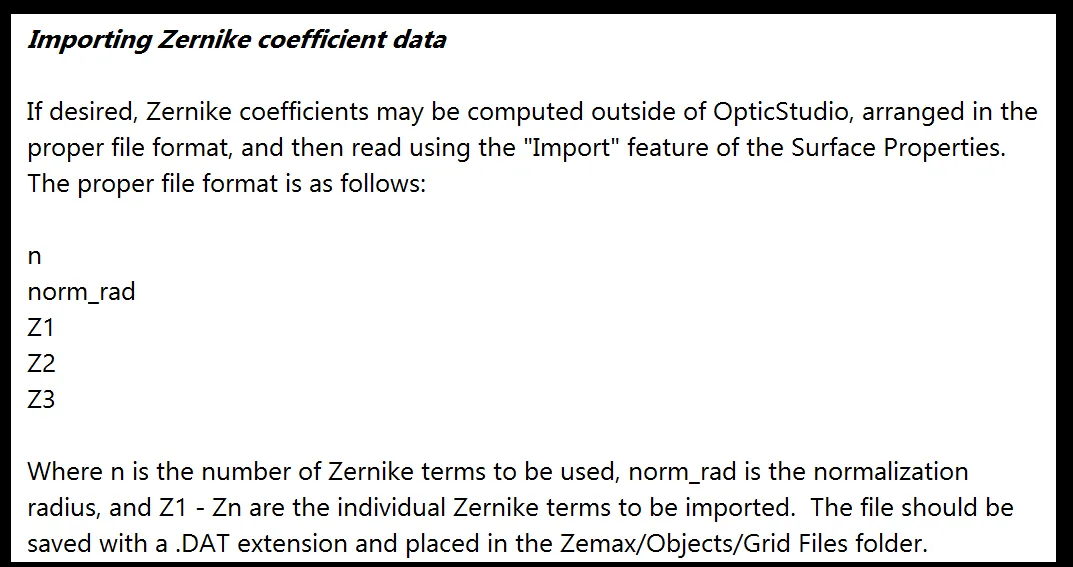

Zernike 數據輸入到ZernikeStandard Phase曲面的Parameter列中，如下所示：

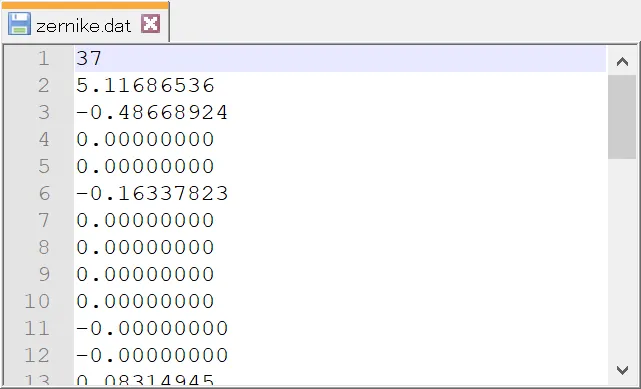

將此宏放入 {Zemax}/宏文件夾中，單擊編程...ZPL宏...刷新列表，以便宏顯示在菜單列表中，然后運行它。它將在與原始OpticStudio文件相同的文件夾中創建一個名為“zernike.dat”的文件。如果在記事本中打開此文件，您將看到：

此文件包含 Zernike 標準相表面所需的所有數據。第一個數字是 Zernike 項的數量，然后是歸一化半徑，然后是每個 Zernike 項。額外數據編輯器的導入工具可以直接讀取此文件。

返回到近軸等效透鏡文件。在 Surface 2 屬性的“導入”選項卡中瀏覽并打開 zernike.dat 文件：

按“導入”按鈕，成功導入數據后將出現Zemax消息框：

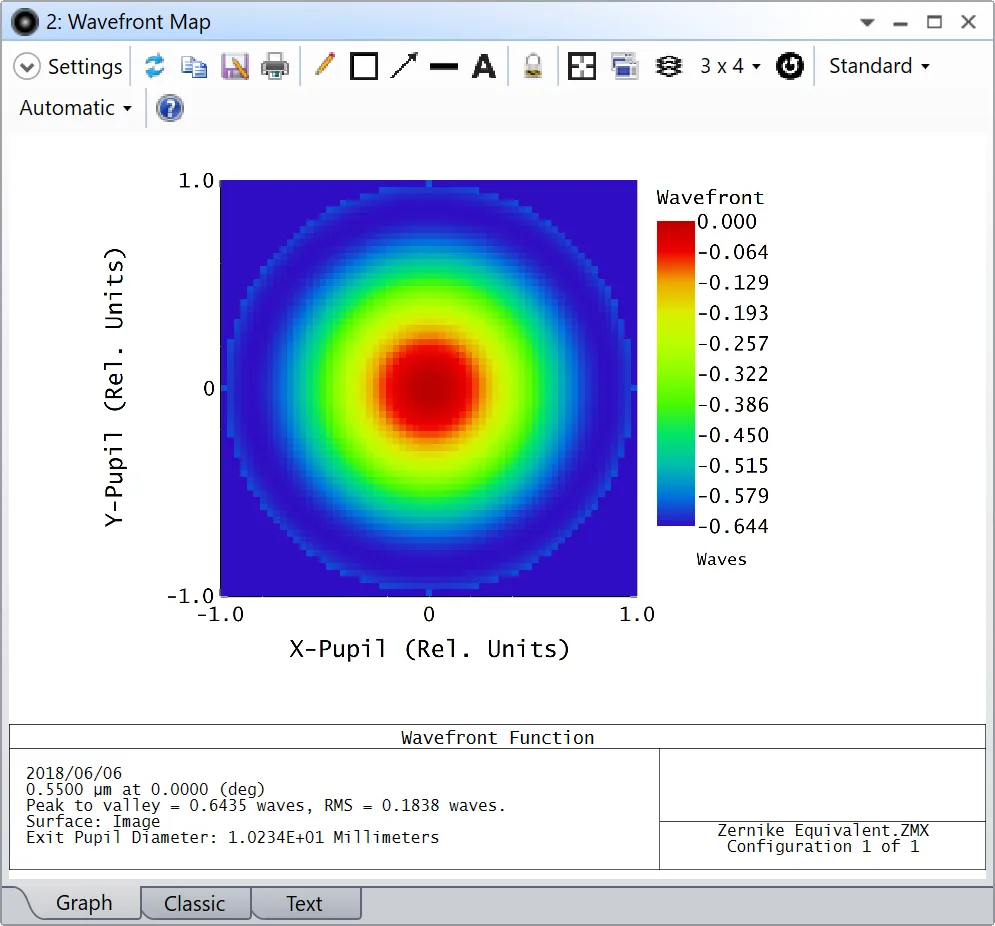

波前錯誤現在顯示：

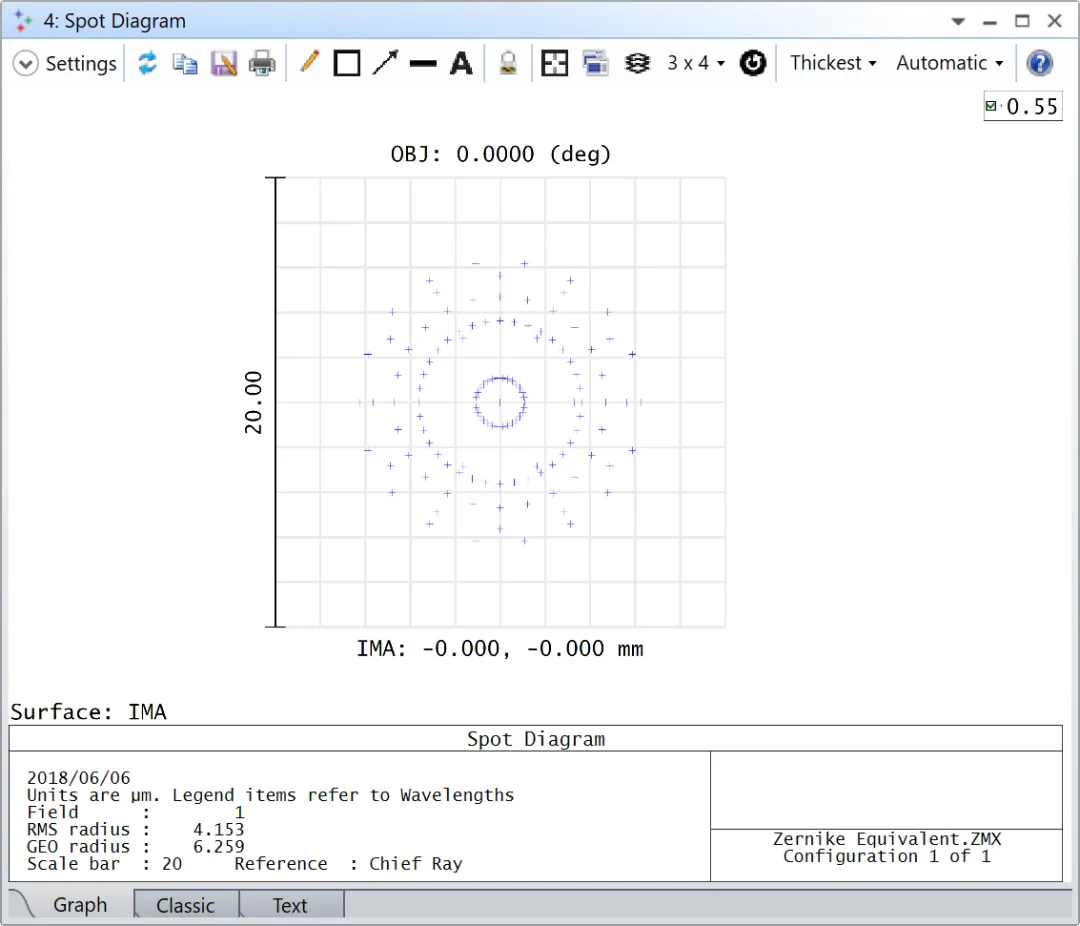

和點圖顯示：

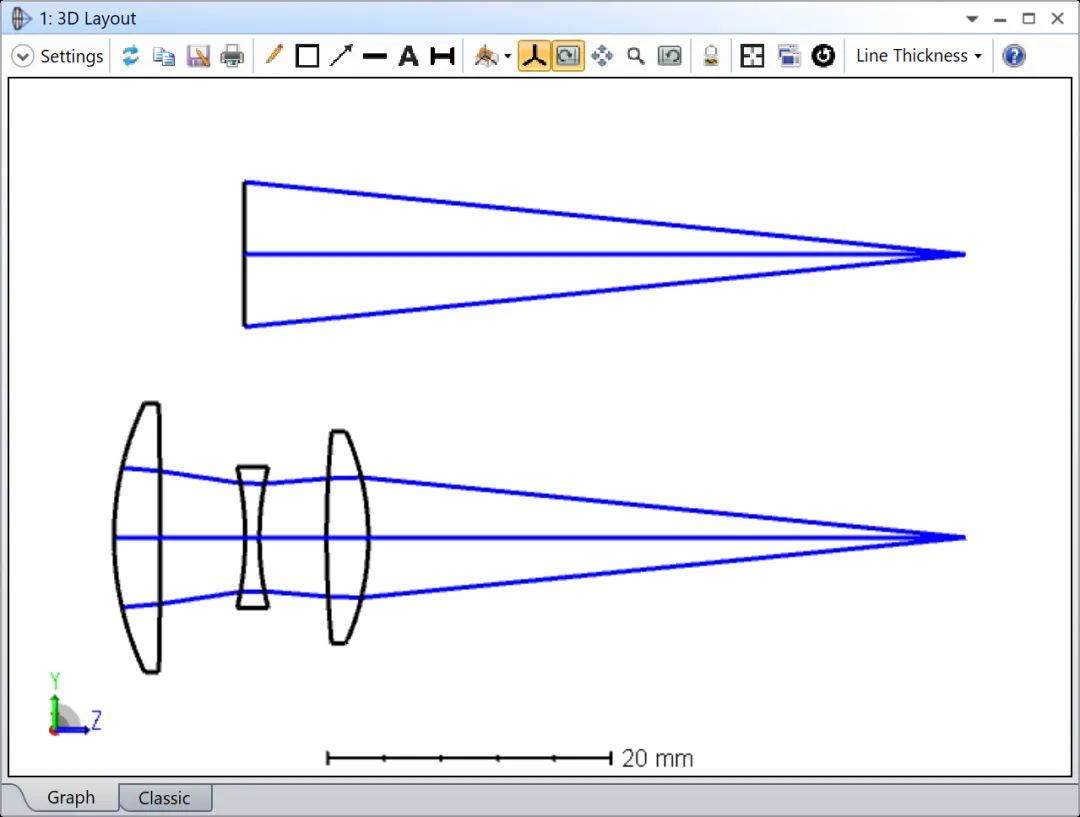

該文件所生成的光線追跡結果與原始文件完全一致。在本文附件的 zip 壓縮包中，文件“Zernike Equivalent.zmx”呈現了已構建完成的系統模型。此外，文件“Direct Comparison.zmx”以兩種不同配置形式，分別展示了同一文件的原始版本及基于 Zernike 方法的轉換版本。通過這種配置方式，可以對文件兩個版本進行性能比對與分析。
