在 OpticStudio 中使用 RCWA 工具為增強現實（AR）系統設置出瞳擴展器（EPE）的示例中，首先解釋了k空間中光柵的規劃，并詳細討論了設置每個光柵的步驟。

介紹

本文是該四篇文章系列中的最后一篇，展示了如何檢查封裝圖并模擬瞳擴展器系統的圖像。此外，我們還討論了 EPE 系統可能的改進方案及其他需考慮的因素。如需更多詳細信息，請查閱系列中其他文章的鏈接。

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 1 部分

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 2 部分

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 3 部分

獲取 MTF 的方法

由于該系統采用非序列模式構建，因此計算 EPE 增強現實（AR）系統的調制傳遞函數（MTF）存在一定難度。為解決這一問題，我們提供了兩種方法：

（1）使用 Detector Rectangle 提供的幾何MTF數據直接進行計算；

（2）采用帶有 Detector Rectangle 的 Huygens 點擴散函數（PSF）方法，并在外部軟件（如MATLAB）中將 PSF 轉換為MTF。

接下來的一節將詳細介紹這兩種方法。

方法 1：幾何 MTF

幾何MTF的計算過程相對簡潔，只需按照以下步驟操作：

1. 打開本系列文章前一部分（即第3部分）中的示例文件：“step5_image_simulation.zar”。

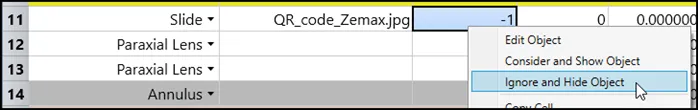

2.在文件中，忽略并隱藏 Slide 對象。

圖 1.忽略和隱藏對象。

3. 將 Source DLL 更改為 Source Point 參數，如圖 2 所示。

圖 2.源點的參數值。

4.使用 X 半寬=0.005和 Y 半寬=0.005的參數來縮小最終的檢測器圖像。

5. 在追蹤光線之后，我們可以觀察到幾何點擴散函數（PSF）和調制傳遞函數（MTF），如圖3所示。需要注意的是，圖3中的結果并不符合實際情況，因?yàn)榫劢裹c(diǎn)遠小于艾里斑。這主要是由于該系統采用了理想的鏡頭模型（即近軸透鏡）來模擬光引擎和人眼系統。然而，即便在用戶考慮光引擎部件的實際鏡頭系統時，對幾何 PSF/MTF 的分析仍然可能具有一定的參考價值。

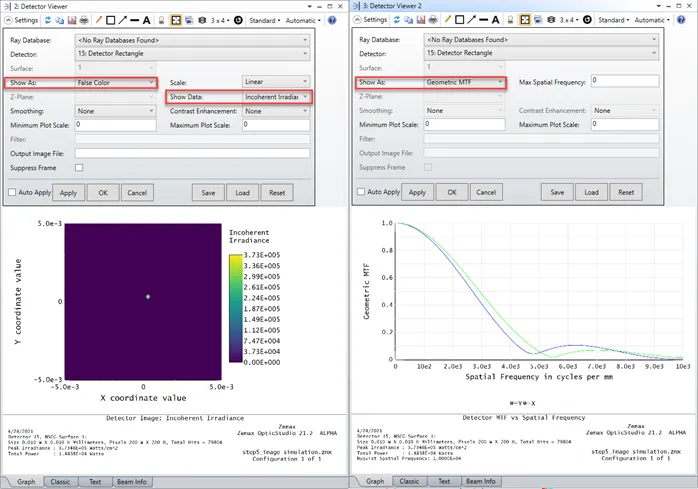

圖 3.幾何 PSF 和 MTF。

制備衍射 PSF/MTF 的計算

在深入探討如何計算衍射點擴散函數（PSF）/調制傳遞函數（MTF）之前，我們需要進行兩項關鍵的調整，以確保在非序列模式下能夠準確處理光線的相位?；谏弦还?jié)關于幾何 PSF/MTF 的討論，我們將按照以下步驟進行操作。所有提及的更改均已被保存在名為“step6_calculate_PSF.zar”的文件中，該文件可以聯系工作人員獲取附件。

用用戶定義的衍射 DLL 替換近軸透鏡

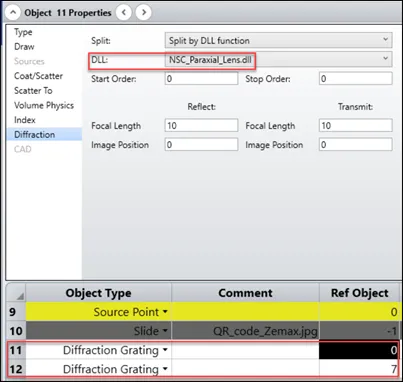

兩個近軸透鏡對象被替換為了一個具有用戶自定義衍射功能的DLL——“NSC_Paraxial_Lens.dll”所實現的衍射光柵。這個DLL的設計目的是模擬近軸透鏡的工作方式，并且能夠正確地處理光線的相位信息。在撰寫本文時，非序列模式下的內置近軸透鏡對象尚無法準確計算輸出光線的相位，導致所有相干分析的結果都不準確。這款衍射 DLL 可以應用于任何需要使用近軸透鏡并進行相干分析的場合。

在使用“NSC_Paraxial_Lens.dll”時，需要注意以下幾點限制：

1.DLL 對 NSC_Paraxial_Lens 兩側材料的折射率有所要求，只能為1.0，或者光線在撞擊物體時會終止。但在本例中，由于近軸透鏡處于空氣中，折射率滿足要求，因此這一限制可以根據用戶請求進行刪除。

2.DLL 假定光線是從 -z 側入射的。如果從 +z 側照射到衍射面，光線將終止。為了解決這個問題，第二個衍射光柵對象被繞X軸旋轉了180度，以確保光線來自衍射透鏡的 -z 側。這一限制同樣可以根據用戶請求進行刪除。

3.DLL 僅適用于0級傳輸光，其他級次的光將被忽略。因此，用戶應將起始級次和終止級次都設置為0，設置為其他數字將沒有意義。這一限制是無法刪除的，因?yàn)樗?DLL 的工作原理。

4.DLL 僅適用于已定義的共軛物，即物體和像的距離已知時才能正常工作。這是一個無法消除的限制，因?yàn)榻S透鏡是一個虛擬且不切實際的組件。因此，建議設計人員在設計成熟時，改用包含像差在內的真實光引擎系統，以評估更真實的條件。

圖 4.近軸透鏡被具有衍射 DLL NSC_Paraxial_Lens.dll的衍射光柵所取代。

使用 User Defined Object + Polygon_grating.dll 重新定義第二個（旋轉）光柵

在撰寫本文時，我們已修復了一個錯誤，即原先 Boolean Native/CAD 在處理光線相位方面存在不足。為解決這一問題，我們采用了用戶定義的對象（User-Defined Object）來重新構建了第二個格柵，具體使用的是Polygon.dll。該用戶定義的對象允許用戶直接定義一個多邊形板，其頂點坐標可通過對象參數（如p1x、p1y、p2x、p2y等）來指定。相較于使用 Boolean Native/CAD 來制作多邊形板，這種方法提供了更高的便利性和靈活性。

圖 5. 3個對象，布爾原生、凸出和衍射光柵，被用戶定義的對象 DLL + Polygon_grating.dll 替換。

檢查 RCWA DLL 的版本

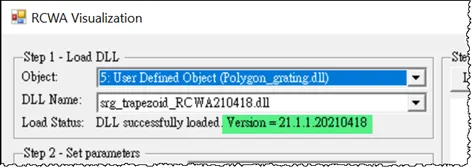

為了準確處理光線的相位信息，必須采用在2021年4月18日之后編譯的 RCWA DLL。這個 DLL 可以通過 RCWA 可視化工具來訪問，該工具位于“Programming”選項卡的“User Extensions”下，具體可參考圖6所示。

圖6.在 RCWA 可視化工具中檢查 RCWA DLL 版本。

用于獲取瞳孔函數和惠更斯 PSF 的檢測器

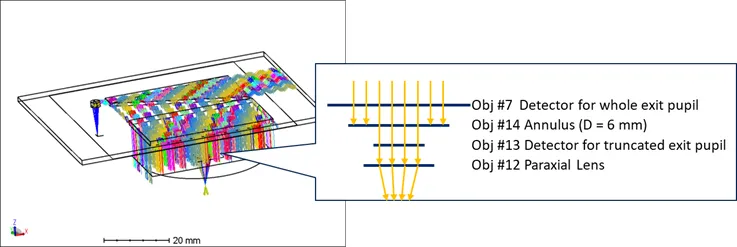

如圖 7 所示，在 Annulus 對象之后設置了一個檢測器，用于檢查截短的瞳孔函數以進行分析。

圖 7.在眼框處層壓的四個對象。

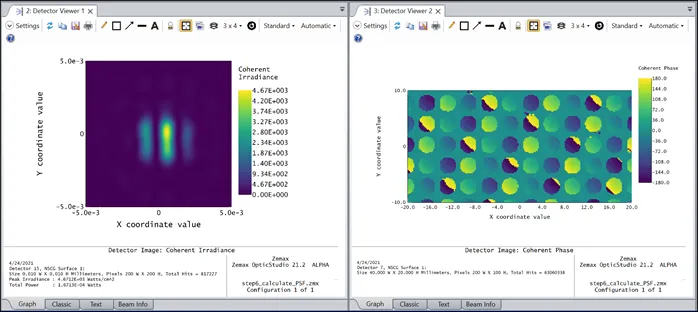

圖 8.截?cái)嗟耐坠δ?。左?cè)顯示相干輻照度。右側顯示 Coherent Phase。

此外，在計算惠更斯點擴散函數（PSF）時，需將 PSF Wave# 設置為眼圖系統檢測器的一個非零值。這個數值代表 System Explorer 中設計人員想要評估的光波長的波數，且必須為非零。重要的是，在評估惠更斯 PSF 時，應僅追蹤一個波長。同時請注意，此設置通常會導致光線追蹤速度變慢，因此僅在需要評估惠更斯PSF時才使用。圖10展示了模擬的惠更斯PSF。

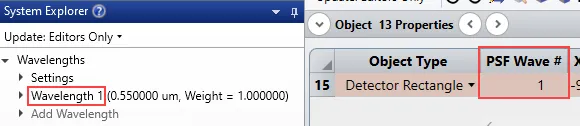

圖 9.將 PSF Wave# 設置為非零值，以便在探測器上評估惠更斯 PSF。PSF Wave# 對應于 System Explorer 中定義的波長。

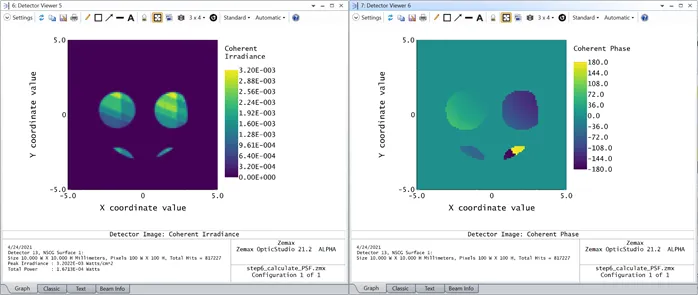

圖 10.左圖顯示了在人眼探測器上計算的惠更斯 PSF。右側顯示了截?cái)嗲俺鐾幍南辔环植肌?/p>

此時，所有用于計算MTF的數據都已準備就緒。以下部分介紹如何通過 PSF 和 pupil 函數獲取 MTF。

PSF 的討論

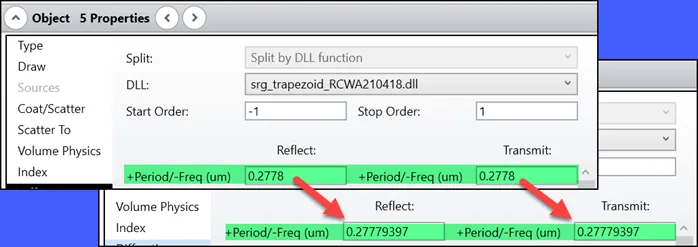

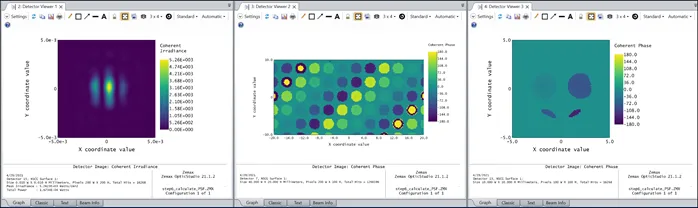

用戶可能會好奇為什么 PSF 會有細微的變動，以及瞳孔功能為何會呈現出一個傾斜階段，原因在于第二個光柵的周期不夠精確。如圖11和圖12所示，這一微小誤差可以通過增加第二個光柵周期的有效數字來消除，確切的數值應為0.27779397次/微米。

圖 11.將第二個光柵的周期更改為更準確的值，以消除瞳孔函數中的傾斜相位和所得 PSF 中的偏移。

圖 12.將第二個光柵的周期更改為更準確的值后的仿真結果。

方法 2：通過傅里葉變換將惠更斯 PSF 轉換為 MTF

根據給定的 PSF 計算 MTF 很容易。在這里，我們通過 MATLAB 進行了一個演示。

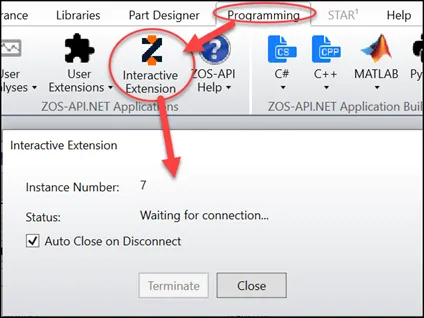

1. 為 MATLAB 生成用于交互式擴展的樣板代碼。

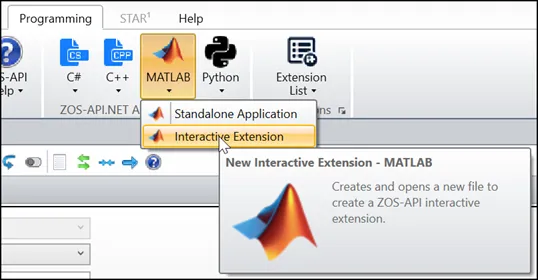

圖 13.MATLAB 的交互式擴展樣板代碼。

2. 返回 OpticStudio 以啟用交互式擴展的訪問，如圖 13 所示。

圖 14.交互式擴展的開放訪問權限。

3. 請打開隨附的MATLAB代碼并運行它。請注意，此代碼專為本文中的示例而設計。若應用于其他系統，用戶需在代碼的第25行指定用于觀察PSF的探測器編號，在第60行設置瞳孔的半直徑，并在第61行輸入近軸透鏡的焦距。

4. 結果如圖 14 所示。

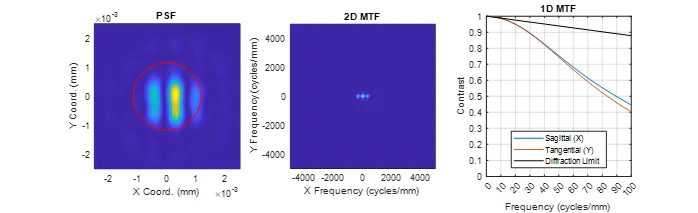

圖 15.在 MATLAB 中計算的 MTF。

結論

本文展示了針對增強現實（AR）系統設計的出瞳擴展器。文中附帶了多個示例文件，并對每個文件中的關鍵設計要點進行了討論。文章闡述了系統中采用的三個光柵的作用，并講解了如何檢查光束在波導中的傳播足跡，以及如何進行此類系統的圖像仿真。此外，還探討了一些優化系統的潛在方法。最后部分，文章討論了計算點擴散函數（PSF）和調制傳遞函數（MTF）的多種途徑。
