在 OpticStudio 中使用 RCWA 工具為增強現實（AR）系統設置出瞳擴展器（EPE）的示例中，首先解釋了 k空間中光柵的規劃，并詳細討論了設置每個光柵的步驟。

介紹

本文是四篇文章系列中的第三篇，詳細展示了封裝圖的檢查步驟以及出瞳擴展器（EPE）系統圖像的模擬方法。最后，我們還探討了EPE系統潛在的改進方案及其他值得考慮的因素。您想要了解更多詳細信息的可以查看其他部分的鏈接。

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 1 部分

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 2 部分

檢查占地面積

在設計 EPE 時，調查每個磁場的足跡是有用的。為了檢查封裝直徑，需要添加一個探測器，結果可以在 Shaded Model 中觀察到。相關示例已保存在附件 “step4_check footprint.zar” 中。

在檢查此文件時，請注意以下要點：

1.檢測器的Color和Scale參數已從默認值0進行了修改。這些調整主要是為了在Shaded Model中切換檢測器的外觀樣式，而不涉及任何物理效果的改變。

2.為了確保在著色模型中能夠清晰地觀察到探測器，我們還需要調整所有光柵和波導物體的不透明度設置，具體如圖1所示。在此示例中，波導的不透明度被設置為10%，而光柵的不透明度被設置為30%，請注意，這些設置完全可以根據用戶的實際需求進行調整。

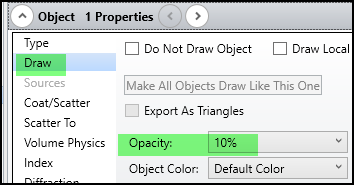

圖 1 通過在 Object Properties 中將 Opacity 設置為小于 100%，對象可以在 Shaded Model 中透明。

3. 然后可以通過打開 Shaded Model 來觀察封裝。在 Shaded Model 中，它設置為顯示對象的隱藏線，并在最后一次分析運行時為檢測器的像素著色，具體效果如圖2所示，最終結果如圖 3 所示。

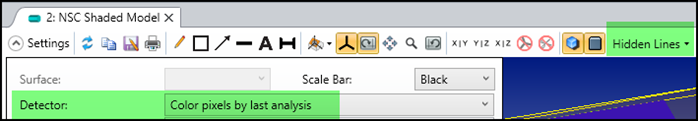

圖 2 在“著色模型”中，顯示對象的隱藏線，并通過最后分析為檢測器的像素著色。

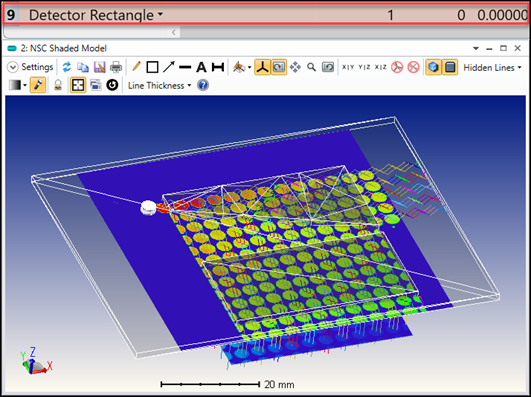

圖 3 添加了一個檢測器，用于檢測每個磁場的足跡。

圖像模擬

為了模擬人眼觀察圖像時的視覺效果，我們需要一個虛擬圖像源。同時，在出瞳位置，我們需要設置一個理想的鏡頭系統來模擬眼睛的光學特性，來檢查圖像的呈現效果。在隨附的 “step5_image simulation.zar” 中演示了一個示例。

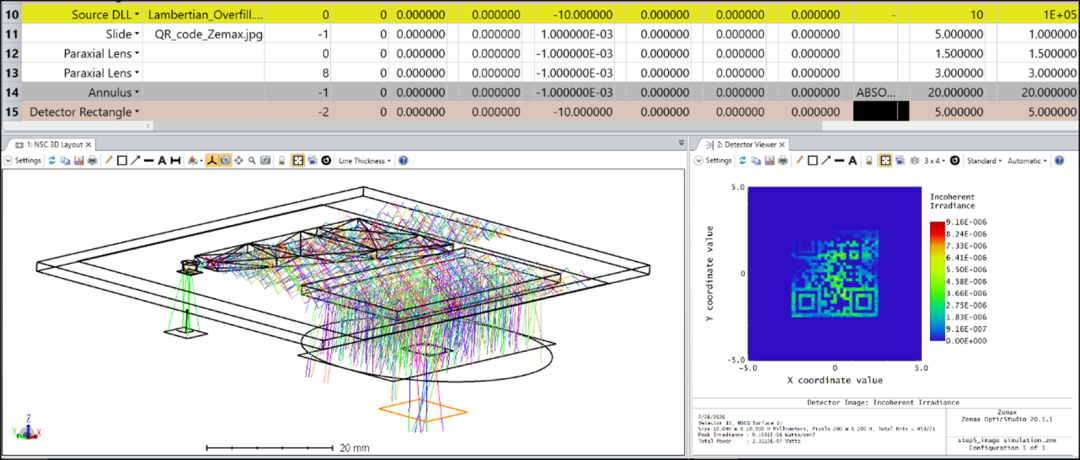

圖 4 為了模擬使用此波導系統的圖像外觀，添加了 6 個對象。前 3 個對象（#10 到 #12）是一個理想的投影系統，它在圖像源上準直點源并將光束發送到耦合光柵。最后 3 個物體（#13 到 #15）是一個成像系統，它將外耦合光束聚焦到其焦平面上的探測器。

檢查此文件時需要了解的要點：

1. 對象 #10 到 #12 一起代表一個理想的投影系統，它將圖像源投影到無限遠（無焦）。投影系統的出瞳位于耦合光柵上，這是 EPE 系統的入射瞳孔。

2. 對象 10 是使用帶有 Lambertian_Overfill.DLL 的 Source DLL 對象構建的矩形 Lambertian 光源。參數 Target Diameter 和 Target Distance 被指定給耦合內光柵。這使得模擬效率很高，因為只有能夠擊中耦合光柵的光線才會發射。

3. 對象 11 是一個 Slide 對象，可以使用位圖作為蒙版。它的位置應與對象 10 略微偏移。與 對象 10 結合使用，可以構建朗伯圖像源。在此示例中，位圖是要測試的 QR 碼。

4. 對象 12 是一個近軸鏡頭，其焦距等于對象 12 和對象 10 和 11 之間的距離。換句話說，圖像源正好位于這個理想鏡頭的焦平面上。

5. 圖像源為矩形，寬度為 5 mm，系統焦距為 10 mm。這意味著該 AR 系統在 X 和 Y 方向上的 FOV 為 ±14 度，在對角線上為 20 度。

6. 對象 #13 到 #15 代表模擬人眼觀察的理想成像系統。對象 13 是一個近軸透鏡，可以將無限共軛圖像聚焦到其焦平面。對象 15 是焦平面上的探測器，用于檢測近軸透鏡聚焦的圖像。

7. 對象 14 是一個可以吸收光的環狀物。使用此對象有兩個原因。第一個是因為物體 13，即近軸透鏡，是矩形的，而人類的瞳孔是圓形的。另一個原因是外徑較大的環形可以阻擋不通過近軸透鏡而是直接打在探測器上的光線。環的內半徑為 3 毫米，代表人眼的瞳孔大小為 6 毫米。

8. 請注意，各個對象之間不能發生重疊。因此，在對象 13 和 14 的Z位置處都設置了一個較小的值。這樣，光線會首先擊中出瞳探測器（對象 8 ），然后經過近軸透鏡（對象 13 ），最后被環狀物體（對象 14 ）所過濾。

討論

此處的示例僅用于演示。本文不詳細考慮以下幾點，但這些方面或許能為設計此類系統的工程師提供靈感與啟發。

1. 車削格柵的位置和形狀可以重新布置，以充分利用空間。如圖 5 所示，車削光柵可以盡可能靠近耦合光柵。所需的最小形狀可以根據耦合光柵的尺寸和系統所需的 FOV 來確定。從 FOV 中，很容易知道由耦合式光柵的光傳播形成的“扇角”。

2. 為了提高出瞳處的均勻性，可以將光柵分成幾個具有不同光柵參數的區域。

3. 在圖像模擬的演示中，眼瞳僅放在外耦合光柵的中心。檢查當眼瞳孔移動時眼睛如何接收圖像也很重要。當瞳孔較小時檢查圖像質量也很重要。

4. 在本演示中，投影系統是使用近軸透鏡理想化的，而近軸透鏡實際上是單獨設計的透鏡系統。使用真實鏡頭會引入像差，但也可以為系統帶來一些靈活性。例如，通過適當的漸暈設計，可以控制不同視場點的 F/# 以補償波導和光柵的性能。

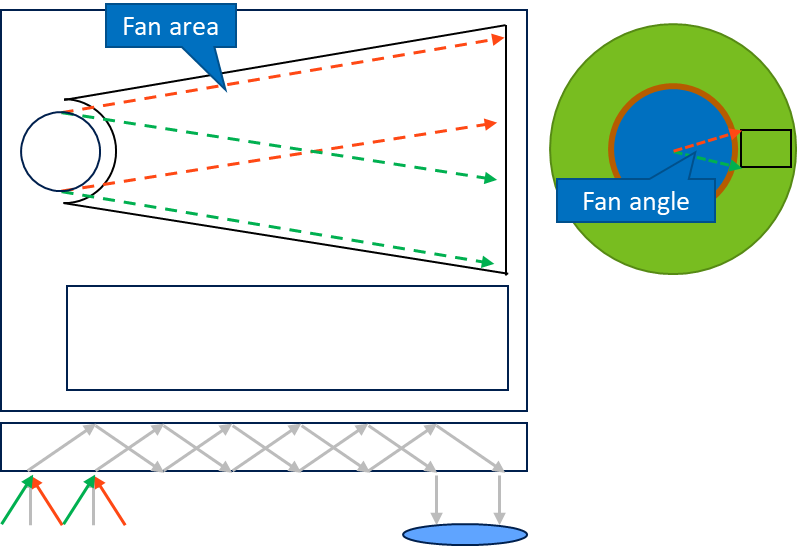

圖 5 車削光柵形狀的規劃主要需要考慮第一耦合光柵的尺寸和系統的視場角。系統使用的 FOV 決定了 “Fan angle”（扇形角度）。

上一篇文章：如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 1 部分

如何在 OpticStudio 中使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 2 部分

在第四部分中我們將演示如何檢查封裝圖、模擬出瞳擴展器系統的圖像、討論 EPE 系統的可能改進和其他考慮因素，請大家持續關注。
