在 OpticStudio 中使用 RCWA 工具為增強現實（AR）系統設置出瞳擴展器（EPE）的示例中，首先解釋了 k空間中光柵的規劃，并詳細討論了設置每個光柵的步驟。

介紹

本文提供了多個實用的提示和技巧，旨在確保機械 CAD 程序與 OpticStudio 之間能夠順暢地進行數據交換。作為4篇系列文章的第2部分，本文詳細介紹了一個包含波導和3個光柵的出瞳擴展器系統的設計。想要了解更多信息的可以查看本系列文章中的第一部分：Ansys Zemax | 使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 1 部分

波導和第一（耦合內）光柵

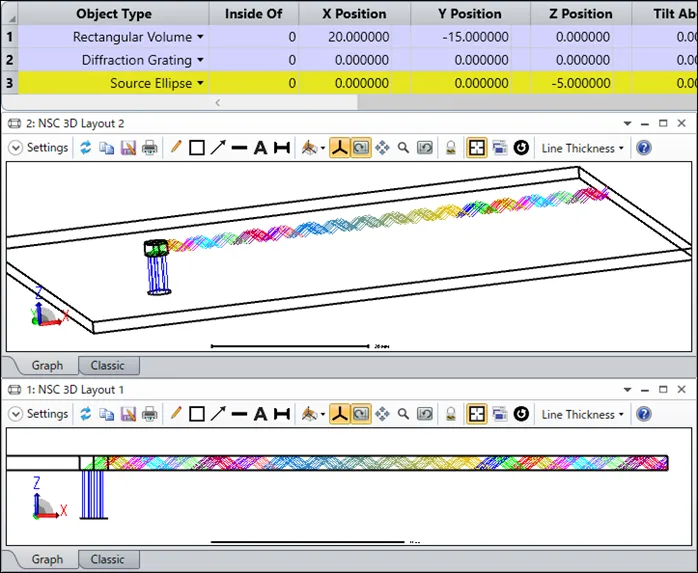

如圖 1 所示，第一步設置波導和第一個光柵。用戶可以在這個階段打開附件的 step1_waveguide_and_first_grating.zar 來檢查系統。

圖 1 波導和第一個光柵

檢查此文件時需要了解的要點：

1. 波導由矩形體積 （Object 1） 構建。

2. 波導的光柵由衍射光柵對象（對象 2）構建。如圖 2 所示，在 Object Property 設置中，衍射光柵使用衍射 DLL“srg_trapezoid_RCWA.dll”進行設置。這將充當二進制光柵，其形狀如圖 3 所示。DLL 使用表面浮雕光柵的 RCWA 方法計算衍射效率。想要了解關于 DLL 詳細信息的，可以參考此篇文章：利用RCWA方法模擬表面浮雕光柵的衍射效率。

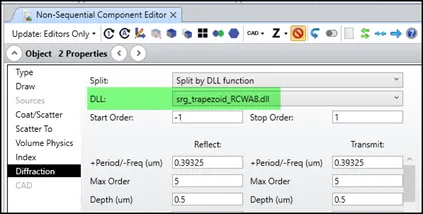

圖 2 RCWA DLL 用于模擬該系統中的光柵。

圖 3 用于 RCWA 的光柵形狀。

3. 衍射光柵是由與矩形體相同的材料所制造的。而且，衍射光柵完全嵌入在波導的內部，具體如圖4所示。衍射光柵的面 1 與矩形體積的面 1 重疊。請注意，假定光柵結構位于衍射光柵的面 1 上，而不是對象的整個體積上。在光線追蹤模型中，認為衍射表面幾乎沒有厚度。真正的微觀結構僅在 RCWA 磁芯中考慮，RCWA 磁芯計算衍射光線的效率和偏振。

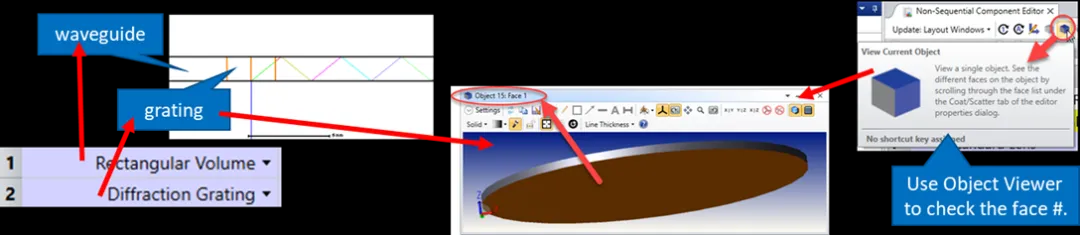

圖 4 對象衍射光柵在矩形體積內部定義，其面 1 與矩形體的面 1 重疊。

4.在Non-Sequential Component Editor（非順序組件編輯器）中，定義衍射光柵（Diffraction Grating）對象時，需要確保其位于矩形體（Rectangular Volume）之后。這樣設置可以確保衍射光柵的屬性具有更高的優先級，這是遵循嵌套規則的結果?？梢月?lián)系工作人員了解更多相關詳細信息。

5. RCWA DLL 的參數 “Only these orders” 設置為 8，這意味著將僅跟蹤訂單 T-1（傳輸中的訂單 -1）。這是提高系統仿真速度的技巧。當光線撞擊光柵時，它應該分成幾個衍射級。但是，在此系統中，只需要 T-1 訂單。想要了解有關參數更多詳細信息的，可以參考此篇文章：利用RCWA方法模擬表面浮雕光柵的衍射效率。

6. 矩形體積的 Face 0（Side Face）設置為 Absorbing，這使得光線在波導的邊緣被吸收，如圖 5 所示，這也使仿真更加高效。

7. 源橢圓發射準直光束，該光束通常入射到第一個光柵上。這是表示來自光引擎中圖像源中心場的光的測試光束。應該有一個光引擎，在進入第一個光柵之前將圖像源（例如 DMD、LCoS、LCD 等）轉換為無焦光源。

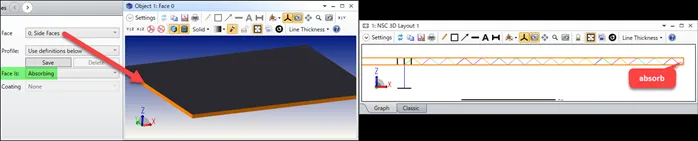

圖 5 矩形體積的 Face 0 （Side Face） 設置為 Absorbing。

第二（車削）格柵

在第二步中，我們需要添加一個車削格柵。該光柵沿一個方向擴展入射光束，并將其傳播方向旋轉 90 度。完成此步驟后，系統文件將被保存為“step2_turning grating.zar”。

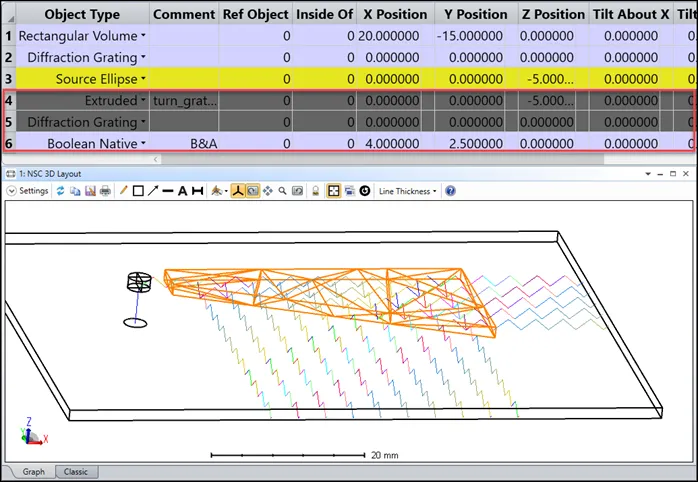

圖 6 添加到系統中的旋轉光柵。

檢查此文件時需要了解的要點:

1.光柵是使用具有兩個父對象的布爾原生(Object 6)構建的。衍射光柵對象(對象5)提供衍射效果，而凸出對象(對象 4)提供所需的形狀。這就是用戶如何制作具有任何所需形狀的光柵的方法。

2.凸出的物體讀取位于“\Documents\Zemax\Objects\Apertures”中的 UDA 文件，并凸出 2D 光圈以形成 3D 體積。UDA 文件的定義如圖7所示。

注意: 現在我們已經提供了一個便捷的用戶定義對象，用于設置多邊形光柵。關于該對象的詳細使用方法，您可以參考本系列文章即將發布的第4部分。請大家持續關注，以便及時了解更多信息。

圖 7 系統中定義的 UDA。

3. 對象 5 中衍射 DLL 的參數“旋轉光柵”設置為 45 度。這意味著光柵線條是從左上角斜向?qū)R至右下角，同時光柵的周期性變化是從左下角延伸至右上角。

4. 如圖8所示，光線在車削光柵中會發生兩種衍射。需要注意的是，在對象5的DLL設置中，起始階數（Start Order）和終止階數（Stop Order）參數分別被設定為-1和+1，這意味著衍射階數為-2和+2或更高的光線將被忽略，不會參與衍射過程。

5. 在“System Explorer > Non-Sequential”中，將 Maximum Intersections Per Ray、Maximum Segments Per Ray 這 3 個參數修改為較大的數字，Minimum Relative Ray Intensity 修改為較小的數字，以便光線追蹤不會在旋轉光柵中停止。如果不進行這些修改，當光線在追蹤過程中分裂時，可能會因能量降至最低限制以下而錯誤地終止追蹤。

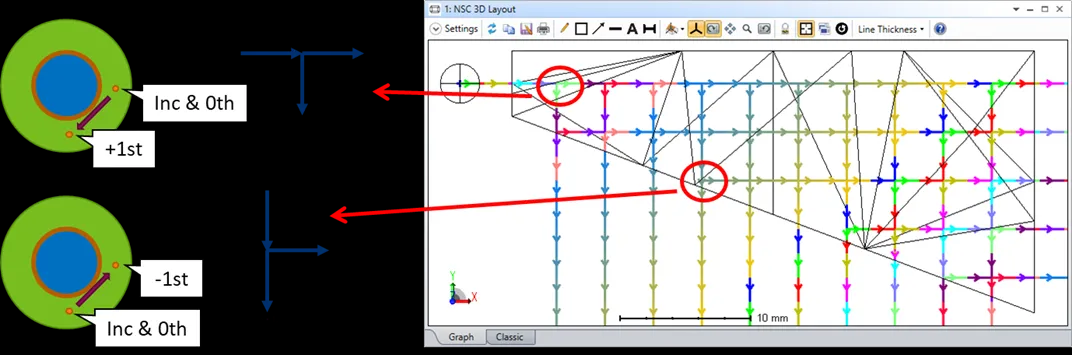

圖 8 光線在第二個（旋轉）光柵內部進行衍射有兩種主要方式。

第三（外耦合）光柵和探測器

最后一步是添加第三個光柵以及一個檢測器，用以捕捉外耦合光線。當光線觸及第三個光柵時，它們會發生分裂：一部分能量會躍遷至衍射級+1并逸出波導，而另一部分能量則維持原方向前行，即保持在零階狀態。此步驟的系統文件保存為 “step3_out-coupling grating.zar”。

圖 9 帶有 3 個光柵的出瞳擴展器。

檢查此文件時需要了解的要點：

1.為了滿足矩形光柵的需求，我們采用了帶有“DiffractionGrating.DLL”的用戶自定義對象（對象7）來替代標準的衍射光柵對象。此外，為了適應更復雜且多變的形狀需求，我們也支持用戶自行編寫專屬的用戶定義對象。

2. 探測器（對象8）的主要作用是檢查能量在出瞳（即眼框位置）的分布情況。設計此類系統的關鍵目標之一就是確保能量能夠均勻分布在瞳孔空間內。請注意，探測器距離波導 15 mm。該距離可以被視為系統的眼距。

3. 這個源橢圓代表來自該系統中心場的光。要模擬來自其他場的光線，需要修改 Source Ellipse （源橢圓），如下所示。例如，您可以更改其參數為以下數值，結果將如圖10所示。

? Z 位置 = 0

? 源>對象屬性 > Pre-Propagation = -10

? 更改 Tilt About X 和 Tilt About Y 以獲得所需的角度。例如，當光線以相對于X軸10度的傾斜角入射時，其能量分布如圖11所示。

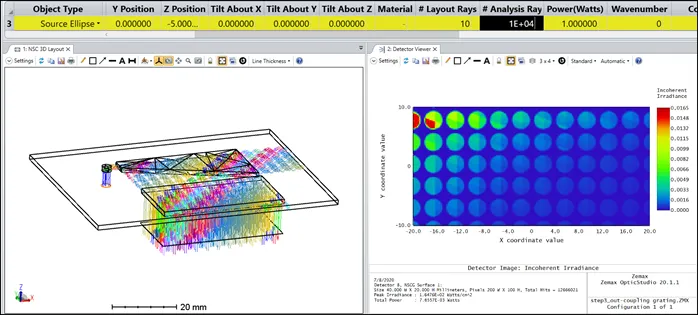

圖 10 從中心磁場開始的擴展瞳孔位置的能量分布。

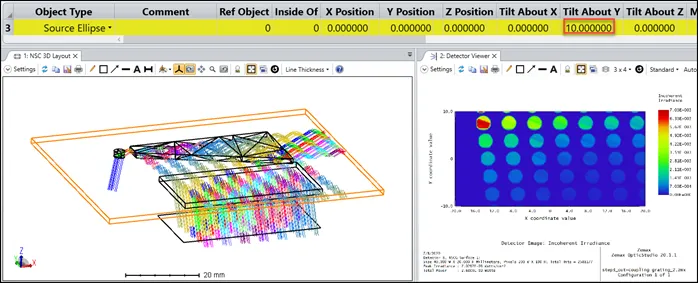

圖 11 沿 X 方向 10 度的場角處擴展光瞳位置的能量分布。

上一篇文章：Ansys Zemax | 使用衍射光學器件模擬增強現實 （AR） 系統的出瞳擴展器 （EPE）：第 1 部分

在第三部分中我們將解釋 k空間中光柵的規劃和討論設置每個光柵的細節，請大家持續關注。
