概述

漸進透鏡是自由曲面設計中一個常見話題。為了實現增加光焦度或者控制像差等目的,自由曲面的形狀可以是任意的,而不是簡單地由圓錐系數或者偶次非球面系數這樣的參數方程定義。

自由曲面的分析和優化方法與普通透鏡有所不同,本文以一個漸進透鏡為例,介紹這些優化分析方法。

引言

漸進透鏡 (Progressive addition lenses , PALs) 不同部分的光焦度平滑地變化。例如,低頭視物時用到的部分光焦度會比遠眺時用到的部分光焦度大一些,這樣無論佩戴者是開車還是讀書,都可以戴著它。

漸進透鏡的設計是自由曲面設計中一個常見話題。為了所需的光學性能,自由曲面形狀可以是任意的,而不是簡單地由圓錐系數或者偶次非球面系數這樣的參數方程定義。一個自由曲面能在其上任意位置增加光焦度,以滿足像差校正的需求。

也正是因此,我們需要區別于傳統透鏡的分析和優化工具。舉例來說,光程差圖 (OPD) 和光扇圖 (Ray Fans) 就不太適用于光焦度可以隨意變化的情況。這篇文章以一個非常簡單的漸進透鏡為例,介紹了如何建立、分析和優化自由曲面系統。

表面類型

理想的自由曲面應該由一系列點數據構成,然而要優化這個面時,需要用某種方式給這個面一個小的擾動,以此來判斷該繼續增加還是減小這個擾動,使光學系統能更符合我們的預期。因此,純數據構成的表面類型(如網格矢高或CAD物體)可能很適合分析光學系統的表現,但在設計的初期我們想要用優化器連續改變曲面時,它們并不可取。

在設計初期推薦使用的表面類型有:

1、三次樣條和擴展三次樣條

2、徑向NURBS和Toroidal NURBS

3、多項式和拓展多項式

4、Zernike Standard 矢高

樣條和NURBS表面類型直接提取矢高數據的定義參數,用參數擬合多個低階多項式,來產生一個用于光線追跡的光滑表面。而多項式和Zernike表面類型則是通過通用的任意階多項式實現相同的目的。

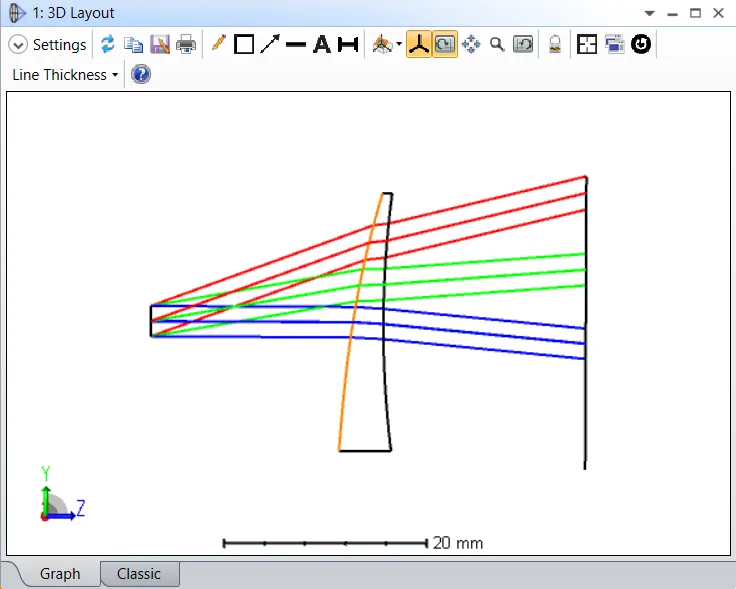

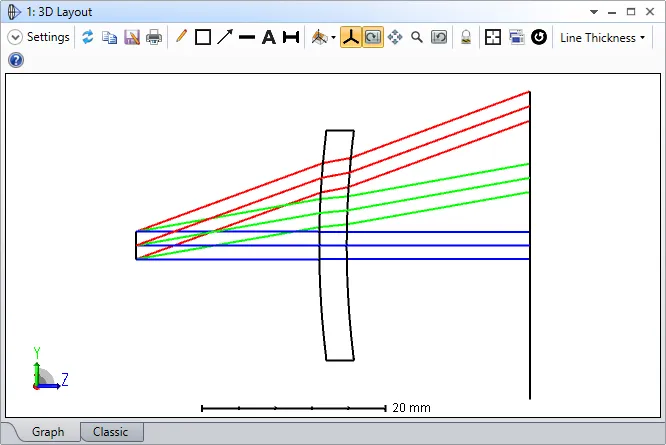

我們將采用擴展多項式表面類型來進行漸進透鏡設計演示,下圖為附件中名為progressive_starting_point.zmx的3D布局圖:

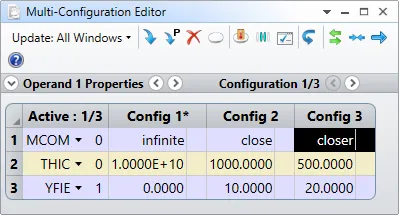

文件包含三個多重結構,如圖:



請注意:半直徑 (Semi-Diameter) 的求解類型應選為最大,使光學系統的口徑與多重結構中最大的那個相同。另外,在系統配置 (System Explorer)…系統孔徑 (Aperture) 中設置凈口徑余量 毫米(Clear Semi Diameter Margin Millimeters)為3mm,以保證所需的光能順利穿過透鏡,同時方便安裝。

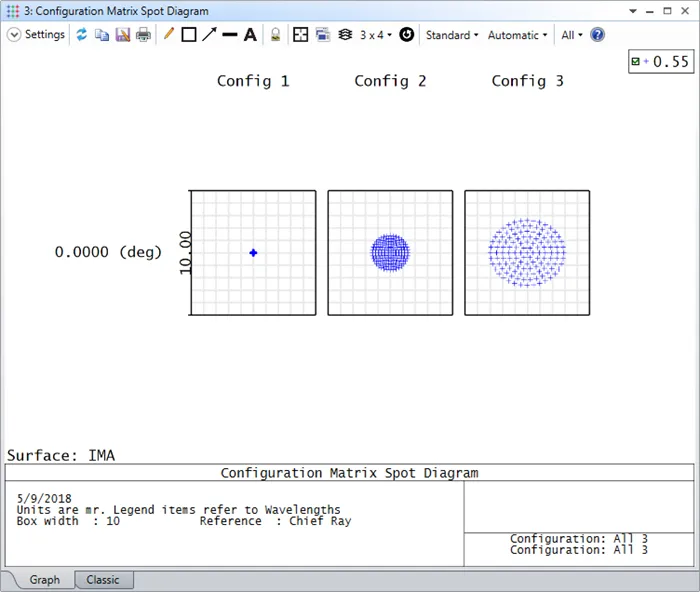

三個多重結構中,光線分別從無窮遠處、從1000mm遠處以10°視場角和從500mm遠處以20°視場角入射。分別用來表示配戴眼鏡的人觀察不同距離、不同視場上的景物。因?yàn)楸纠菬o焦的,所以下圖是以角度單位(毫弧度)表示的。我們可以從圖中清楚地看到光的角偏差隨視場變化而變化。

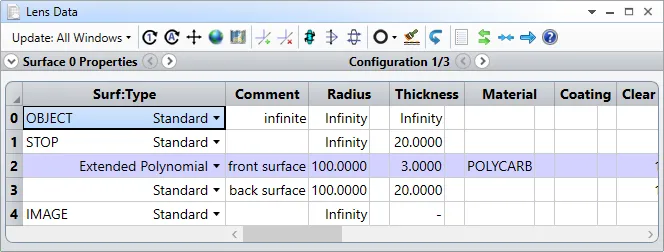

用來校正該偏差的透鏡材料為聚碳酸酯,前表面表面類型是擴展多項式,后表面類型是標準面。



前表面擴展多項式的矢高方程為:



它以一個圓錐系數非球面為基準面,在其上添加多項式。這個基準面非常有用,因?yàn)榻S光線會以它的數據進行計算,所以如有效焦距 (EFFL) 這樣的近軸概念仍然適用。多項式是x的m次冪乘以y的n次冪的形式,m和n都是整數,x和y代表表面上點的坐標。在鏡頭數據編輯器 (Lens Data Editor) 中,最大項數# (Maximum Term # )設置為40項,冪次低于x的4次方乘以y的4次方所有項均為變量,冪次高于x的4次方乘以y的4次方的項被自動設置為0,且求解類型為固定,但如果你想的話,你可以修改所有230項多項式的參數。評價函數考慮了每種多重結構下的角半徑,以及玻璃合理的中心厚度和邊緣厚度。這些可以用優化向?qū)?(Optimization Wizard) 自動生成,設計的目標是:視場中不同位置的目標都能通過透鏡獲得最佳準直光。

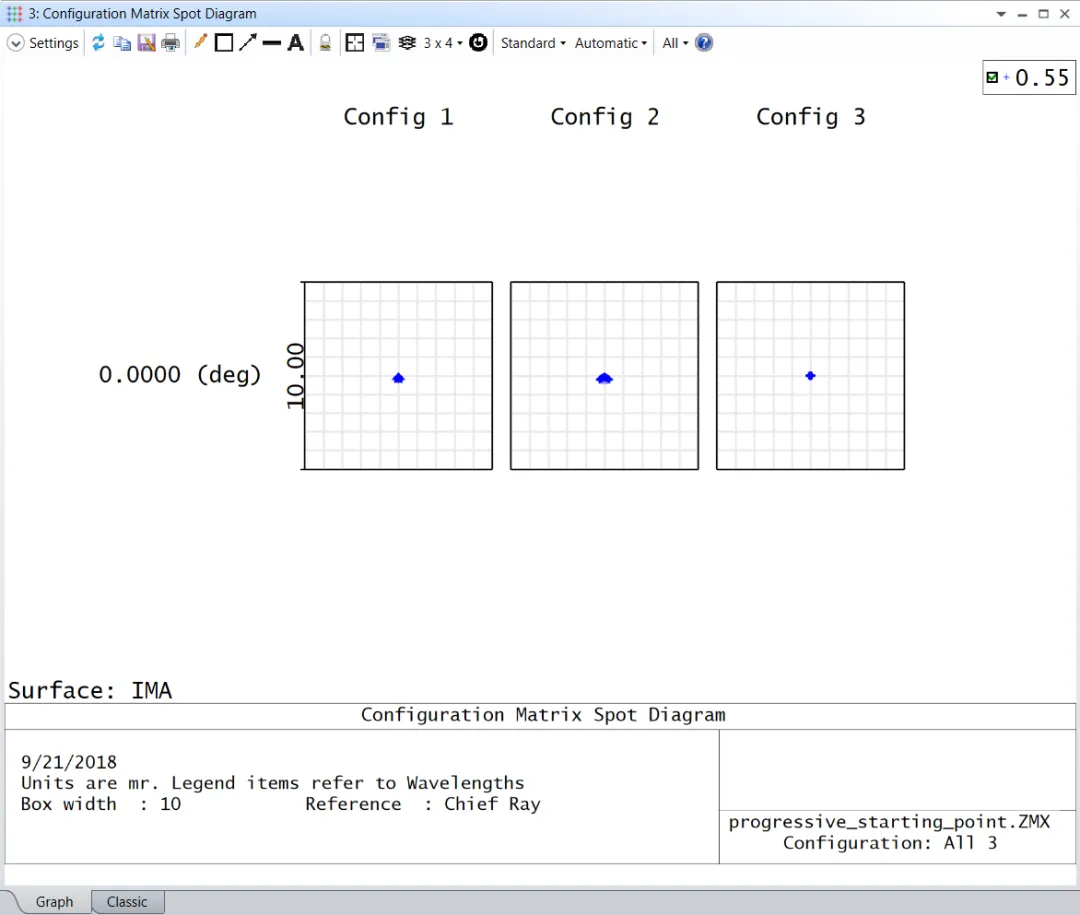

點擊優化(Optimize)…執行優化(Optimize!)…開始(Start) 開始局部優化,OpticStudio將快速操縱24個變量,為我們產生一個能獲得最佳準直光輸出的自由曲面:



分析自由曲面

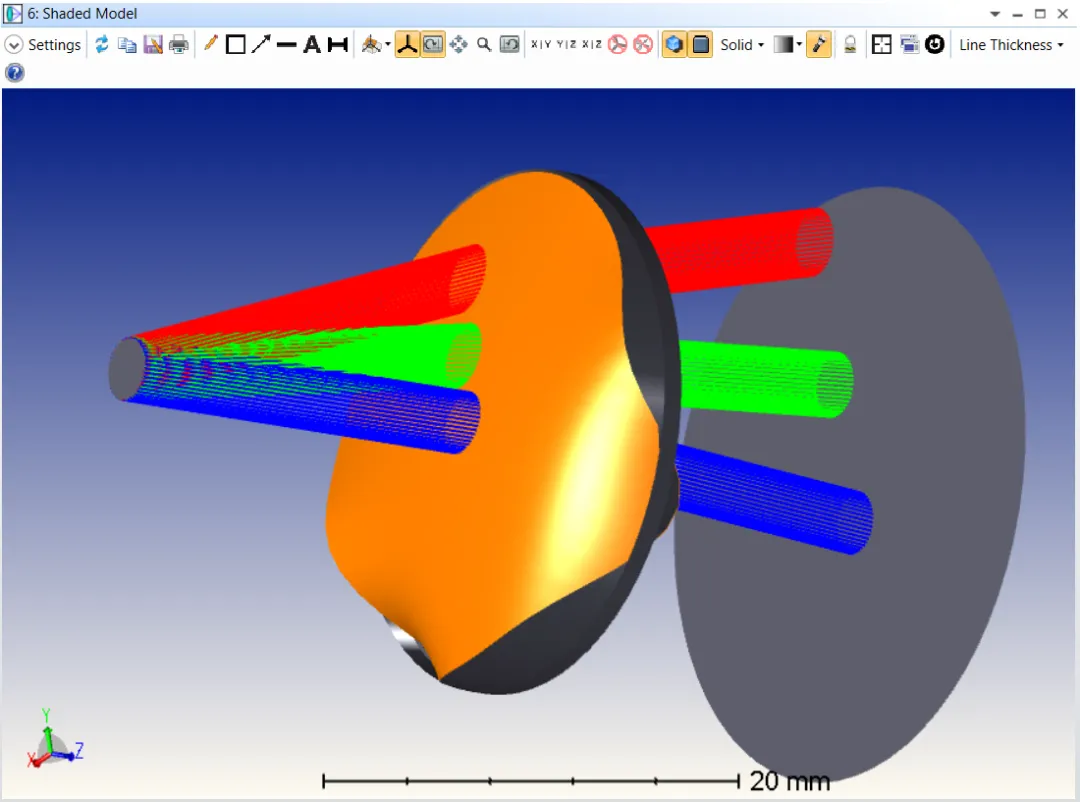

透鏡自由曲面的實體模型表明,表面的矢高非常復雜:



注意:在沒有光線經過的邊緣部分,透鏡經常會出現預期之外的結果。這是自由曲面設計中的常見問題,所以我們應該在整個表面添加單光線或其他形式的約束,防止設計出的曲面無法加工。

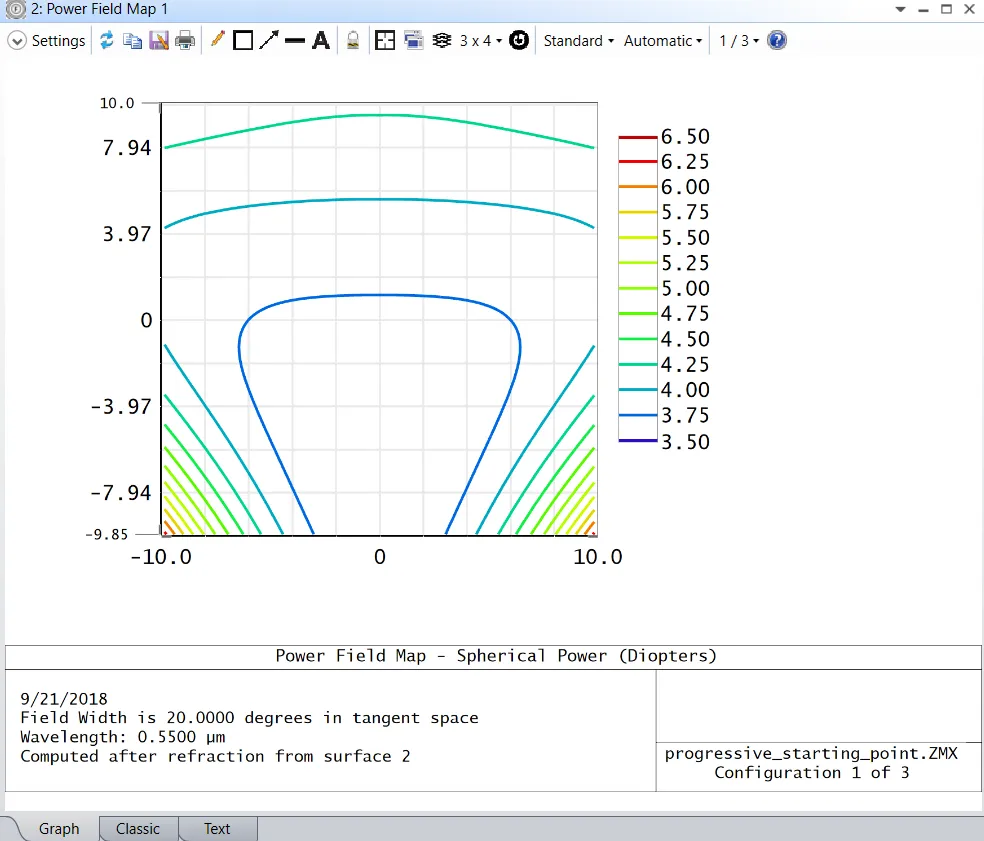

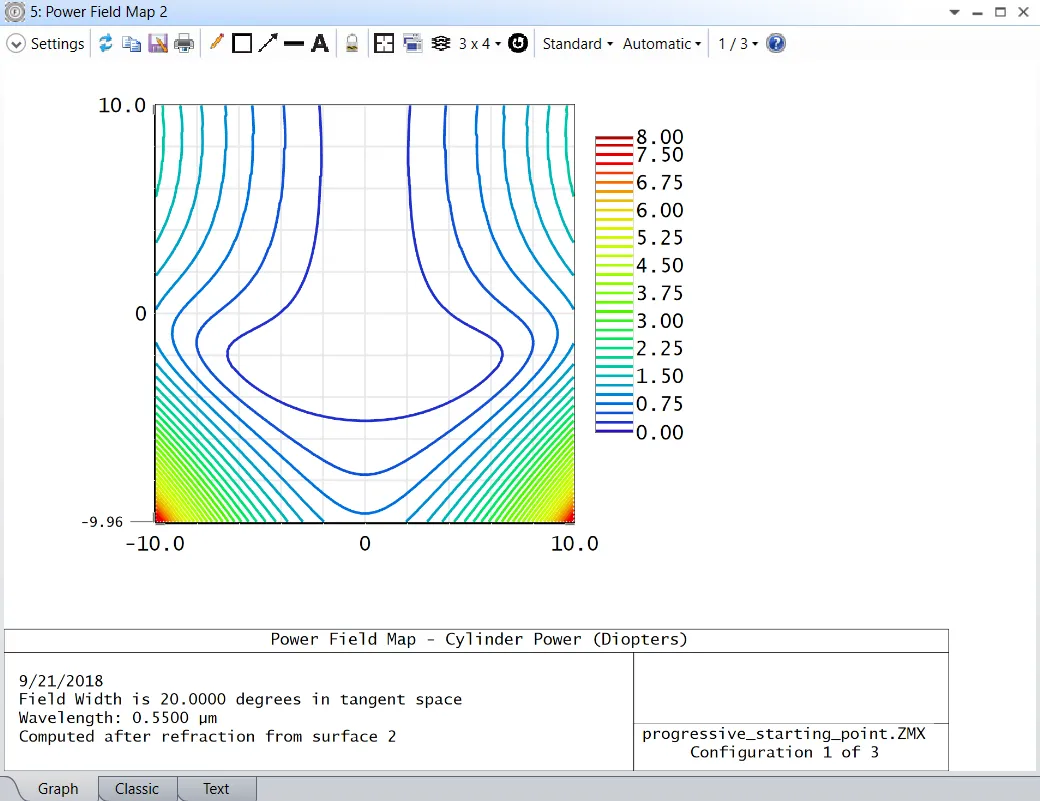

這個自由曲面如此復雜,所以光扇圖 (Ran fans) 和光程差圖 (OPD) 不足以評價這個自由曲面光學系統的性能。這種情況下,我們應使用分析 (Analyze)…PAL/Freeform分析 (PAL/Freeform)…視場光焦圖 (Field Map) 工具。設置屈光度間隔為0.25,我們就能夠看到整個表面在視場上增加的球面和柱面光焦度:



這些圖不使用OpticStudio其他地方使用的光焦度和有效焦距等嚴格近軸概念。而是將光焦度和焦距作為視場坐標的函數進行計算。光焦度和焦距是由整個光學系統共同決定的,包括每個面上的折射。實現的方法是:在視場中每個點的入瞳附近追跡一圈真實光線,光線數據用以確定每個視場下的焦距,焦距可用來計算以屈光度為單位的光焦度(單位數值為米的倒數)。一般情況下,焦距是入瞳方向的函數,通過追跡一圈光線,可以確定光瞳附近的平均、最大、最小光焦度和焦距。根據這些數據能計算出多種不同的光焦度。它們以屈光度為單位:

1、球面光焦度

2、柱面光焦度

3、最大和最小光焦度

4、垂直和水平光焦度

5、X或Y方向光焦度

此外,該功能還可以以透鏡單位顯示有效焦距 ( EFL )。

這些圖表為我們理解自由曲面如何影響光焦度變化提供巨大幫助。

另外,POWF操作數可以直接優化任何點上用視場光焦圖計算出的任何項。該功能在已知某表面上的視場光焦圖時非常有用。

總結

設計自由曲面或漸進透鏡理論上與傳統透鏡沒有區別,但是由于自由曲面上任一點都可以輕松增加或減少光焦度,所以我們需要額外的優化和分析手段。視場光焦圖和POWF操作數即是OpticStudio進行自由曲面設計時分管這一部分的功能。
